Expresslieferung möglich

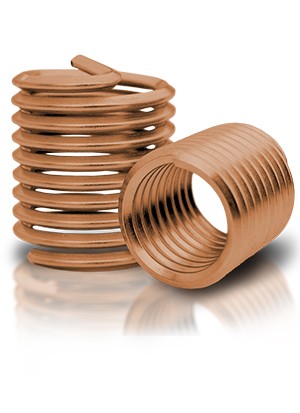

BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 2,0 D (6 mm) - frei durchlaufend - Bronze - 100 Stück

61,04 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 10 Std. 15 Min.

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 1-B7205-2B
EAN 4058462073953
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 2,0 D (6 mm) - frei durchlaufend - Bronze - 100 Stück

BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde. Durch die Flexibilität der Gewindeeinsätze werden eventuelle Steigungs- und Winkelfehler kompensiert, sodass die Lasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. BaerCoil® Gewindeeinsätze sind ideal für Leichtbaukonstruktionen, da sie das Trägermaterial verringern und kleinere beziehungsweise kürzere Schraubverbindungen ermöglichen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 3
Steigung 0,5
Abmessung M 3 x 0,5
Länge 2,0 D
T (Länge im eingebauten Zustand) 6 mm
Gewindelängen-Berechnung 2,0 D heißt 2 mal Durchmesser: 2 mal 3 mm = 6 mm
Der Nenndurchmesser bei M 3 beträgt 3 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020)
Zugfestigkeit bei Raumtemperatur > 900 N/mm²
Temperaturbeständigkeit 250°C langzeitig
300°C kurzzeitig

Einsatzzwecke

  • Anwendungen in Seewasser
  • Beste elektrische Leitfähigkeit

Merkmale

  • Bewegungsgewinde
  • Cr-Ni-Schrauben
  • Cu-Werkstücke
  • Nichtmagnetisch

Technische Zeichnung

Durchmesser 3
Länge 2,0 D
T (Länge im eingebauten Zustand) 6 mm
F (Min. - Max. Außendurchmesser vor Einbau) 3,60 mm - 4,35 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 7,75 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 8,25 mm
