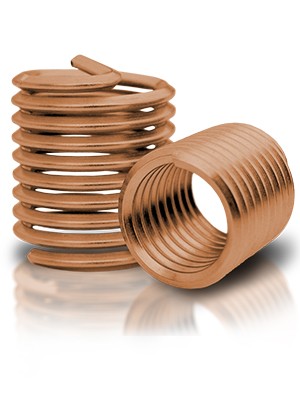

BaerCoil Drahtgewindeeinsätze M 4 x 0,7 - 1,5 D (6 mm) - frei durchlaufend - Bronze - 100 Stück

48,09 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 1-B7207-15B
EAN 4058462074066
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 4 x 0,7 - 1,5 D (6 mm) - frei durchlaufend - Bronze - 100 Stück

BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 4
Steigung 0,7
Abmessung M 4 x 0,7
Länge 1,5 D
T (Länge im eingebauten Zustand) 6 mm
Gewindelängen-Berechnung 1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm
Der Nenndurchmesser bei M 4 beträgt 4 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020)
Zugfestigkeit bei Raumtemperatur > 900 N/mm²
Temperaturbeständigkeit 250°C langzeitig
300°C kurzzeitig

Einsatzzwecke

  • Anwendungen in Seewasser
  • Beste elektrische Leitfähigkeit

Merkmale

  • Bewegungsgewinde
  • Cr-Ni-Schrauben
  • Cu-Werkstücke
  • Nichtmagnetisch

Technische Zeichnung

Durchmesser 4
Länge 1,5 D
T (Länge im eingebauten Zustand) 6 mm
F (Min. - Max. Außendurchmesser vor Einbau) 4,83 mm - 5,60 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 8,45 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 9,15 mm
