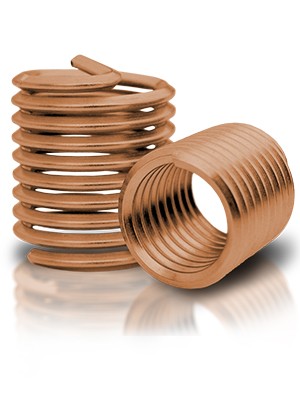

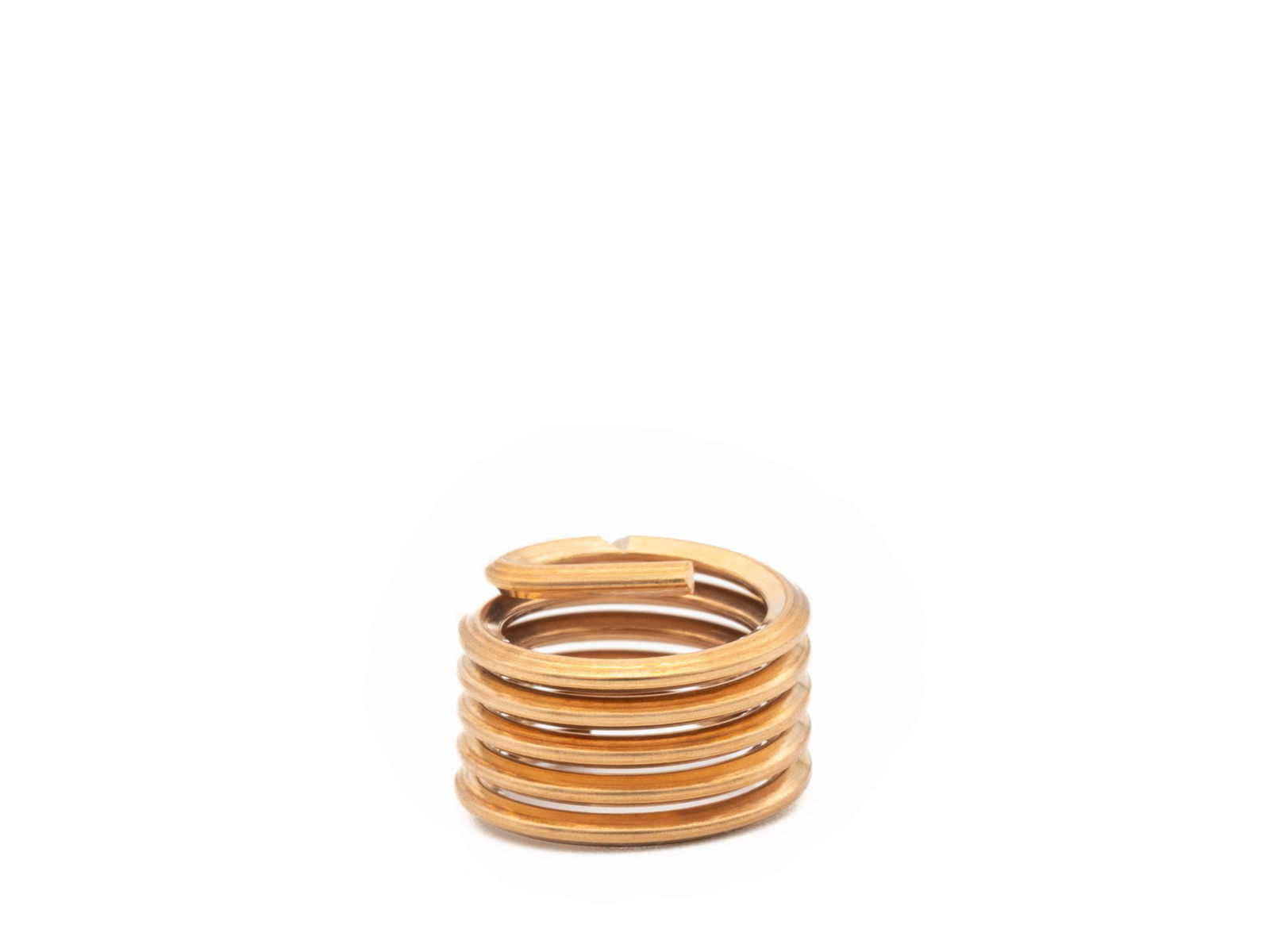

BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 1,0 D (10 mm) - frei durchlaufend - Bronze - 100 Stück

61,36 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 1-B7215-1B
EAN 4058462074844
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 1,0 D (10 mm) - frei durchlaufend - Bronze - 100 Stück

BaerCoil® Gewindeeinsätze sind die beste Lösung für Ihre Gewindereparatur! Mit ihnen können Sie langlebige und kraftvolle Gewindeverbindungen erschaffen. Die Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 10
Steigung 1,5
Abmessung M 10 x 1,5
Länge 1,0 D
T (Länge im eingebauten Zustand) 10 mm
Gewindelängen-Berechnung 1,0 D heißt 1 mal Durchmesser: 1 mal 10 mm = 10 mm
Der Nenndurchmesser bei M 10 beträgt 10 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020)
Zugfestigkeit bei Raumtemperatur > 900 N/mm²
Temperaturbeständigkeit 250°C langzeitig
300°C kurzzeitig

Einsatzzwecke

  • Anwendungen in Seewasser
  • Beste elektrische Leitfähigkeit

Merkmale

  • Bewegungsgewinde
  • Cr-Ni-Schrauben
  • Cu-Werkstücke
  • Nichtmagnetisch

Technische Zeichnung

Durchmesser 10
Länge 1,0 D
T (Länge im eingebauten Zustand) 10 mm
F (Min. - Max. Außendurchmesser vor Einbau) 11,74 mm - 12,50 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 15,25 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 16,75 mm
