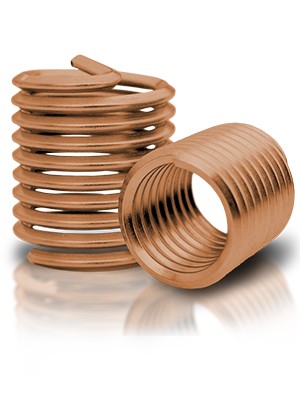

BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 1,5 D (24 mm) - frei durchlaufend - Bronze - 100 Stück

225,04 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 10 Std. 32 Min.

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 1-B7234-15B
EAN 4058462075636
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 16 x 2,0 - 1,5 D (24 mm) - frei durchlaufend - Bronze - 100 Stück

BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.

BaerCoil® Gewindeeinsätze sind die perfekte Lösung für beschädigte Gewinde. Sie werden aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 16
Steigung 2,0
Abmessung M 16 x 2,0
Länge 1,5 D
T (Länge im eingebauten Zustand) 24 mm
Gewindelängen-Berechnung 1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 16 mm = 24 mm
Der Nenndurchmesser bei M 16 beträgt 16 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020)
Zugfestigkeit bei Raumtemperatur > 900 N/mm²
Temperaturbeständigkeit 250°C langzeitig
300°C kurzzeitig

Einsatzzwecke

  • Anwendungen in Seewasser
  • Beste elektrische Leitfähigkeit

Merkmale

  • Bewegungsgewinde
  • Cr-Ni-Schrauben
  • Cu-Werkstücke
  • Nichtmagnetisch

Technische Zeichnung

Durchmesser 16
Länge 1,5 D
T (Länge im eingebauten Zustand) 24 mm
F (Min. - Max. Außendurchmesser vor Einbau) 18,31 mm - 19,60 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 31,00 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 33,00 mm
