BaerCoil Gewindereparatur-Satz M 4 x 0,7 für Sacklöcher

45,73 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 9 Std. 55 Min.

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. B40075
EAN 4058462000201
Produktinformationen

BaerCoil Gewindereparatur-Satz M 4 x 0,7 für Sacklöcher

Mit diesem BaerCoil® Gewindereparatur-Set ist es möglich, Sacklochgewinde in M 4 x 0,7 zu reparieren.

BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das erzeugte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Darüber hinaus gleicht die Flexibilität der Gewindeeinsätze mögliche Steigungs- und Winkelfehler aus, so dass eine optimale Kraftübertragung vom Bolzen auf das Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze, Trägermaterial einzusparen und kleinere oder kürzere Schraubverbindungen einzusetzen. In der Luftfahrt und im Fahrzeugbau sind sie heute bereits ein wichtiger Bestandteil. Sie sparen deutlich Material und tragen zur Ressourcenschonung bei.

Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Kernlochbohrer, Kegelsenker, Sackloch-Maschinengewindebohrer mit Übermaß für Einsatzgewinde, Eindrehwerkzeug, Zapfenbrecher und Drahtgewindeeinsätze aus Edelstahl. Dieser "Sackloch" Gewindereparatur-Satz enthält Gewindeeinsätze in drei verschiedenen Längen und einen Maschinengewindebohrer mit Spiralnuten, die den Span beim Gewindeschneiden nach oben aus der Bohrung befördern.

BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 4
Steigung 0,7
Abmessung M 4 x 0,7
Länge 1,5 D | 2,0 D | 2,5 D
T (Länge im eingebauten Zustand) 1,5 D: 6 mm | 2,0 D: 8 mm | 2,5 D: 10 mm
Gewindelängen-Berechnung 1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm
Der Nenndurchmesser bei M 4 beträgt 4 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze - Reparatursätze
Produktart BaerCoil Gewindereparatursätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Sacklochgewinden. Durch den spiralgenuteten Maschinengewindebohrer eignet sich der Reparatur-Satz ausschließlich für Sacklöcher.

Technische Zeichnung

Durchmesser 4
Länge 1,5 D | 2,0 D | 2,5 D
T (Länge im eingebauten Zustand) 1,5 D: 6 mm | 2,0 D: 8 mm | 2,5 D: 10 mm
F (Min. - Max. Außendurchmesser vor Einbau) 4,83 mm - 5,60 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen

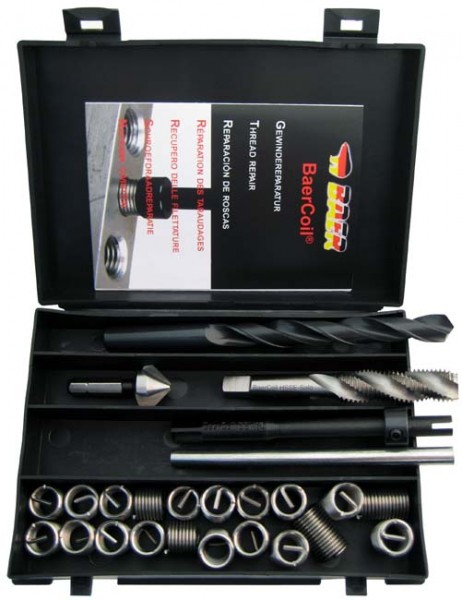

Inhalt

  • 1 x 16142: BaerCoil HSS Spiralbohrer 4,20 mm
  • 1 x B9402: BaerCoil HSSG 90° Bit-Kegelsenker 10,4 mm
  • 1 x B3707: BaerCoil HSSE Maschinengewindebohrer M 4 x 0,7 EG - ECO für Sacklöcher
  • 1 x EBW04: BaerCoil Einbauwerkzeug M 4 x 0,7
  • 1 x BZ004: BaerCoil Zapfenbrecher M 4 x 0,7
  • 10 x B7207-15: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 1,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
  • 5 x B7207-2: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 2,0 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
  • 5 x B7207-25: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 2,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)

Video Gebrauchsanweisung
