Expresslieferung möglich

BAER HSSG Handgewindebohrer 3-tlg. Satz BSW 1/4 x 20

15,99 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 210301007
EAN 4058462050701
Produktinformationen

BAER HSSG Handgewindebohrer 3-tlg. Satz BSW 1/4 x 20

Der Handgewindebohrer-Satz besteht aus drei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Gewinde zu schneiden. Der Vorteil von dreiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der Mittelschneider (mit zwei Ringen gekennzeichnet) 85 Prozent. Das Vorschneiden und die Nacharbeit mit dem Mittelschneider bringen das Gewinde in Form. Im letzten Schritt kommt der Fertigschneider zum Einsatz, der keine Ringmarkierung hat. Nur dieser schneidet zum Schluss das vollwertige und nutzbare Gewinde. Durch die Arbeitsteilung der drei Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden dreiteilige Handgewindebohrer-Sätze für Regelgewinde mit grober Steigung verwendet, da die Gewindeprofilfläche größer ist als bei Feingewinden und die Krafteinwirkungen auf die Gewindeschneider größer sind.

Baumasse

Durchmesser 1/4
Nenndurchmesser in Zoll 0,25
Nenndurchmesser in mm 6,35
Steigung 20
Steigung in mm 1,27
Abmessung BSW 1/4 x 20

Eigenschaften

Produktgruppe Gewindebohrer
Produktart Handgewindebohrer-Sätze
Gewindenorm BSW: Britisches Whitworth Regelgewinde nach BS 84
Toleranz mittel
Richtung Rechts
Standard DIN 352
Material HSSG blank
Zugfestigkeit bei Raumtemperatur bis 900 N/mm² | 27,1 HRC

Kernloch: 5,1 mm
Kernloch
5,1 mm
Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Lochtyp
Durchgangs- und Sackloch bis 2 x D
Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Form / Geometrie
Form C gerade genutet
Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Anschnitt
2-3 Gänge
Bild Spanabfuhr
Spanabfuhr
Findet kaum statt. Späne bleiben in Nuten.
Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Kühlung
Außenkühlung und -Schmierung
Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Material
HSSG blank
Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC
Toleranz: mittel
Toleranz
mittel

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte und niedriglegierte Stähle

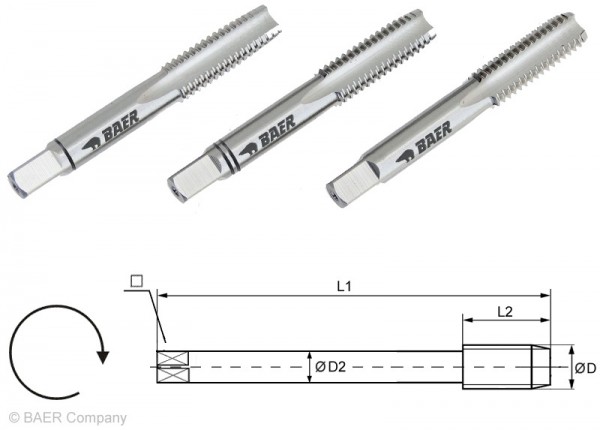

Technische Zeichnung

D1 BSW 1/4 x 20
D2 6 mm
L1 50 mm
L2 19 mm
Durchmesser 1/4
Vierkant 4,9 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Baustähle legiert
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Automatenstähle
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Einsatzstähle
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Vergütungsstähle unlegiert
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Stahlguss
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Temperguss
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Reinkupfer niedriglegiert
2.0240CuZn15
2.0265CuZn30
Messing kurzspanend
2.0401CuZn39Pb3
Messing langspanend
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Aluminium Guss Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Gusseisen mit Lamellengraphit
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Reinkupfer, niedriglegiertes Kupfer
2.0240CuZn15
2.0265CuZn30
