BAER HSSG Einschnittgewindebohrer Form D - G (BSP) 1/8 x 28

BAER HSSG Einschnittgewindebohrer Form D - G (BSP) 1/8 x 28

DIN 5157

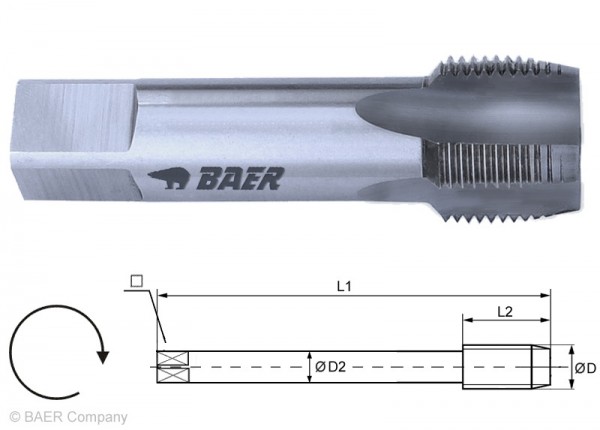

Baumaße:
D: G (BSP) 1/8 x 28
L1: 63mm
L2: 20mm
D2: 7mm
: 5,5mm

Effiziente Herstellung von Innengewinden.
Durch die kurze Bauform eignet sich dieser Maschinengewindebohrer,
neben der Maschinenbetätigung, auch für den Einsatz per Hand.

8,8 mm	Durchgangs- und Sackloch bis 4 x D	HSSG blank	bis 900 N/mm² 27,1 HRC	Form: D

4-5 Gänge	Spanabfuhr (siehe Abb.)	Außenkühlung und Schmierung	mittel

Einsatzgebiete:
für allgemeinen Einsatz
- gut zerspanbare Werkstoffe bis bis 900 N/mm²
- unlegierte und niedriglegierte Stähle
- für Durchgangs- und Sackloch
- für den Hand- und Maschineneinsatz


Anwendung - Beispielmaterialien:

Unlegierte Baustähle			Legierte Baustähle			Automatenstähle
1.0035	S 185 (St 33)		1.5415	15 Mo 3		1.0718	11SMnPb30
1.0036	S 235 JRH		1.5622	14 Ni 6		1.0721	10S20
1.0039	S 235JRG1+CR		1.7337	16 CrMo 4 4		1.0726	35S20
1.0060	E 335 (St 60-2)		1.7715	14 MoV 6 3		1.0758	60SPb20
Stahlguss
1.0420	GS-38
1.5419	GS-22 Mo 4
1.6750	GS-20 NiCrMo3 7
1.7357	GS-17 CrMo 5 5

Info:
- G (BSP) - British Standard Pipe DIN ISO 228 - Zylindrisches Rohrgewinde
- Whitworth Rohrgewinde
- Video – Vergleich zwischen Handgewindebohrer und Einschnittgewindebohrer
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Vergleich inch-mm
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
