BAER HSSG Handgewindebohrer 2-tlg. Satz G (BSP) 5/8 x 14 - LINKS
BAER HSSG Handgewindebohrer 2-tlg. Satz G (BSP) 5/8 x 14 - LINKS

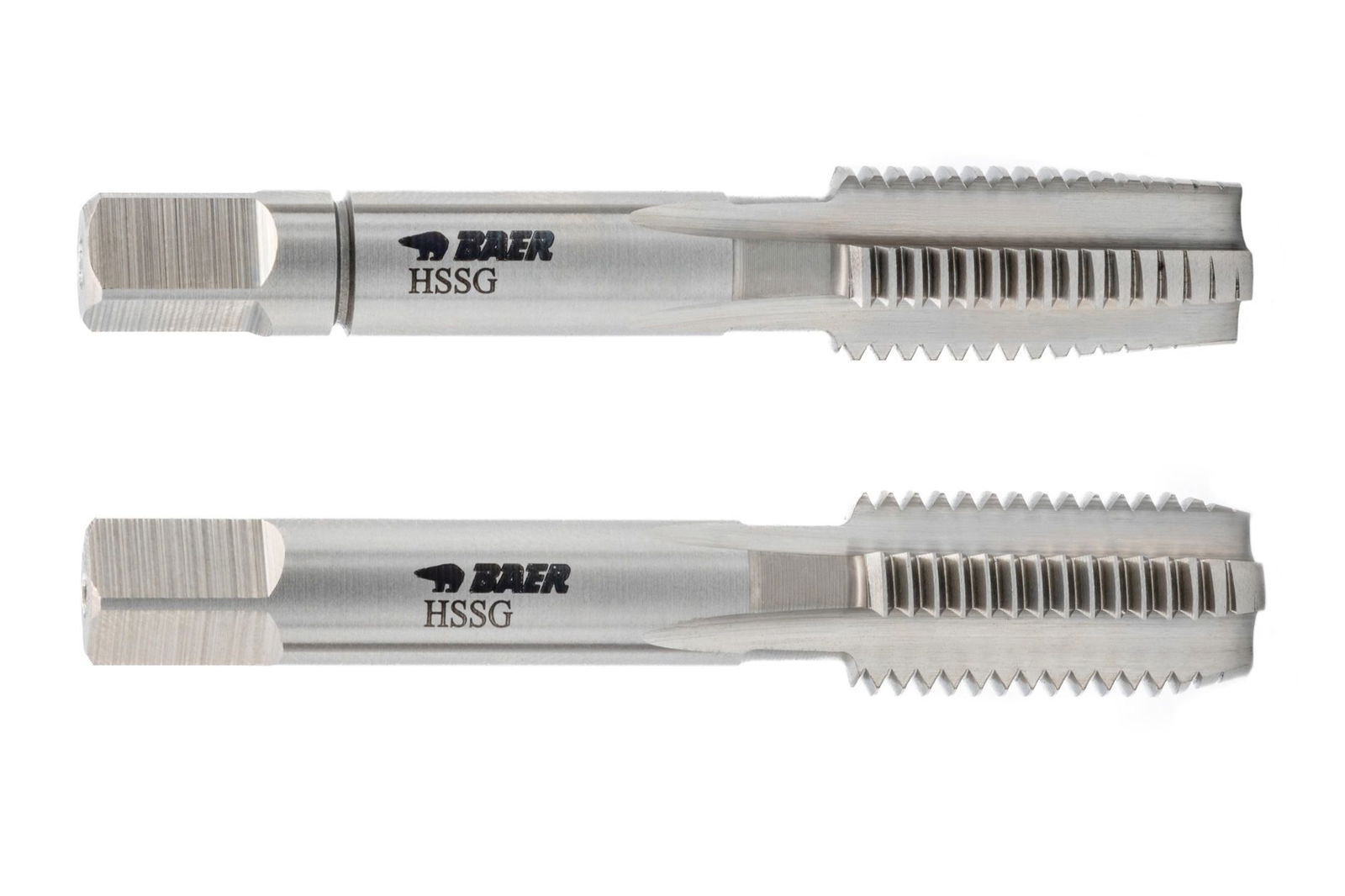

Der linksschneidende Handgewindebohrer-Satz besteht aus zwei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Links-Gewinde zu schneiden. Ein Linksgewinde wird gegen den Uhrzeigersinn zugedreht. Auch der Links-Gewindeschneider bzw. Links-Gewindebohrer wird gegen den Uhrzeigersinn betätigt.
Der Vorteil von zweiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der und bringt das Gewinde in Form. Der Fertigschneider hat keine Ringmarkierung und schneidet das restliche Gewindeprofil um das 100% vollwertige und nutzbare Gewinde herzustellen. Durch die Arbeitsteilung der beiden Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden zweiteilige Handgewindebohrer-Sätze für Feingewinde mit kleinerer Steigung als beim Grobgewinde verwendet, da die Gewindeprofilfläche kleiner ist als bei Grobgewinden und die Krafteinwirkungen auf die Gewindeschneider kleiner sind.
Baumasse
| Durchmesser |
5/8 |
|---|---|
| Nenndurchmesser in Zoll |
0,902 |
| Nenndurchmesser in mm |
22,91 |
| Steigung |
14 |
| Steigung in mm |
1,814 |
| Abmessung |
G (BSP) 5/8 x 14 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Toleranz |
mittel |
| Richtung |
Links |
| Standard |
DIN 5157 |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
21 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
mittel
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Beispielanwendungen
- Zollgewinde bzw. Whitworth-Gewinde im Sanitärbereich
- G-Rohr Rohrgewinde
- Fittinge, Verbinder, Nippel, Gewindefittings für Wasserrohre, Sanitärgewinde, Wassergewinde
- Doppelnippel und Rohrdoppelnippel
- Winkelverbindung
- Rohrgewindeverbindungen
Technische Zeichnung
| D1 |
G (BSP) 5/8 x 14 |
|---|---|
| D2 |
18 mm |
| L1 |
80 mm |
| L2 |
22 mm |
| Durchmesser |
5/8 |
| Vierkant |
14,5 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
