BAER HSSE-TIN Former M 4 x 0,7 - DIN 371 ohne Schmiernut

BAER HSSE-TIN Former M 4 x 0,7 - DIN 371 ohne Schmiernut

12,70 € *

inkl. MwSt. für das von Ihnen gewählte Lieferland zzgl. Versandkosten

ab Lager

  • 111101101
  • 4058462009617
BAER HSSE-TIN Maschinengewindeformer M 4 x 0,7 - DIN 371 DIN 371 Baumaße: D: M 4 x... mehr
Produktinformationen "BAER HSSE-TIN Former M 4 x 0,7 - DIN 371 ohne Schmiernut"

BAER HSSE-TIN Maschinengewindeformer M 4 x 0,7 - DIN 371

DIN 371

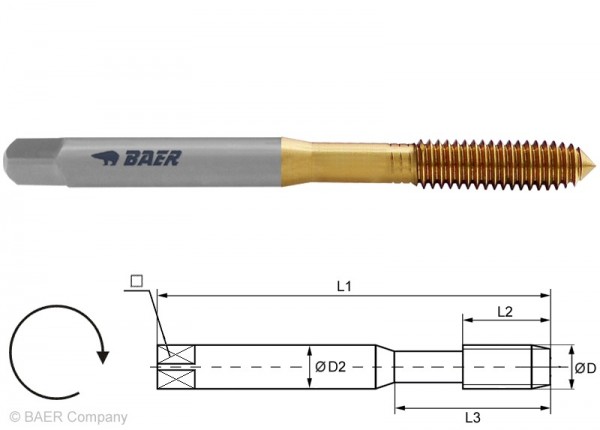

Baumaße:
D: M 4 x 0.7
L1: 63 mm
L2: 13 mm
D2: 4.5 mm
: 3.4 mm



Vorteile:
- Es fallen keine Späne an
- Bis zu 20-fach höhere Standzeit (im Vergleich zu Gewindebohrern)
- Gleichzeitig für Durchgangloch und Sackloch
- Breite Werkstoffpalette kann bearbeitet werden
- Ein Verschneiden des Gewindes ist unmöglich
- Keine Steigungs- oder Flankenwinkelfehler
- Sehr hohe Lehrenhaltigkeit
- Höhere Festigkeit des Aufnahmegewindes durch Materialverformung
   bzw. nicht unterbrochenen Faserverlauf
- Höhere Oberflächengüte
- Viel höhere Schnittgeschwindigkeit

Bitte beachten Sie genügend Schnittgeschwindigkeit zu erreichen, sodass das
Material optimal plastifizieren kann - ausschließlich für die Maschinenbetätigung.
Die TIN-Beschichtung (Titan-Nitrid – goldgelbe Farbe) erhöht die Oberflächenhärte (ca. 2300 HV) und
Gleiteigenschaften, daraus resultieren eine höhere Schnittleistung und Standzeit.

3,7 mm Durchgangs-
und Sackloch bis 1,5 x D
HSSE
TIN
bis 850 N/mm²
25,5 HRC



2-3 Gänge Außenkühlung und -Schmierung ISO2/6HX



Anwendung:
Stähle bis 850 N/mm²
Reinaluminium und Reinkupfer

Anwendung - Beispielmaterialien:

Baustahl, Automatenstahl Schnittge-
schwindigkeit
vc in m/min
  Einsatzstähle, Kohlenstoffstähle
Schnittge-
schwindigkeit
vc in m/min
  Reinaluminium und Reinkupfer Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 15 - 25   1.7131 16MnCr5 15 - 25   3.0205 Al99 15 - 20
1.0060 St 60-2 10 - 25   1.6523 20NiCrMo2  10 - 25   2.0060 E-Cu57 15 - 20
1.0718 9 SMnPb 28 15 - 25   1.0511 C40 10 - 20
1.0726 35 S 20 10 - 25   1.1248 Ck75 10 - 20

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.

Info:
- M - Metrisches ISO-Gewinde DIN 13
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen am Gewindewerkzeug
- Vergleich inch-mm
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle

Durchmesser: 4
Steigung: 0,7
Richtung: Rechts
Produktgruppe: Gewindeformer
Abmessung: M 4 x 0,7
Gewindenorm: M
