BAER HSSE Maschinengewindebohrer Form B - 6G - M 18 x 2,5 - DIN 376

Name: BAER HSSE Maschinengewindebohrer Form B - 6G - M 18 x 2,5 - DIN 376
Brand: BAER
SKU: 110417011
Price: 37.9 EUR
Availability: InStock

37,90 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 5 Std. 52 Min.

Expressversand möglich

EAN 4058462026331

Artikel-Nr 110417011

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Produktinformationen

BAER HSSE Maschinengewindebohrer Form B - 6G - M 18 x 2,5 - DIN 376

Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen Überlaufschaft nach DIN 376. Das heißt, dass der Schaft einen kleineren Durchmesser hat als das Gewinde. Dadurch ist der Gewindebohrer auch in tieferen Löchern und längeren Gewindelängen nutzbar. Durchgangslöcher verwendet werden, da der lange Anschnitt, die gerade Nutenform und der Schälanschnitt dafür sorgen, dass der Span nach vorne aus der Bohrung transportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und - für noch bessere Ergebnisse - eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.

Baumasse

Durchmesser	18
Nenndurchmesser in Zoll	0,709
Nenndurchmesser in mm	18
Steigung	2,5
Steigung in mm	2,5
Abmessung	M 18 x 2,5

Eigenschaften

Produktgruppe	Gewindebohrer
Produktart	Maschinengewindebohrer
Gewindenorm	M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz	ISO3/6G
Richtung	Rechts
Standard	DIN 376
Material	HSSE blank
Zugfestigkeit bei Raumtemperatur	bis 900 N/mm² \| 27,1 HRC

Kernloch
15,5 mm

Bild Lochtyp: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg

Lochtyp
Durchgangsloch bis 4 x D

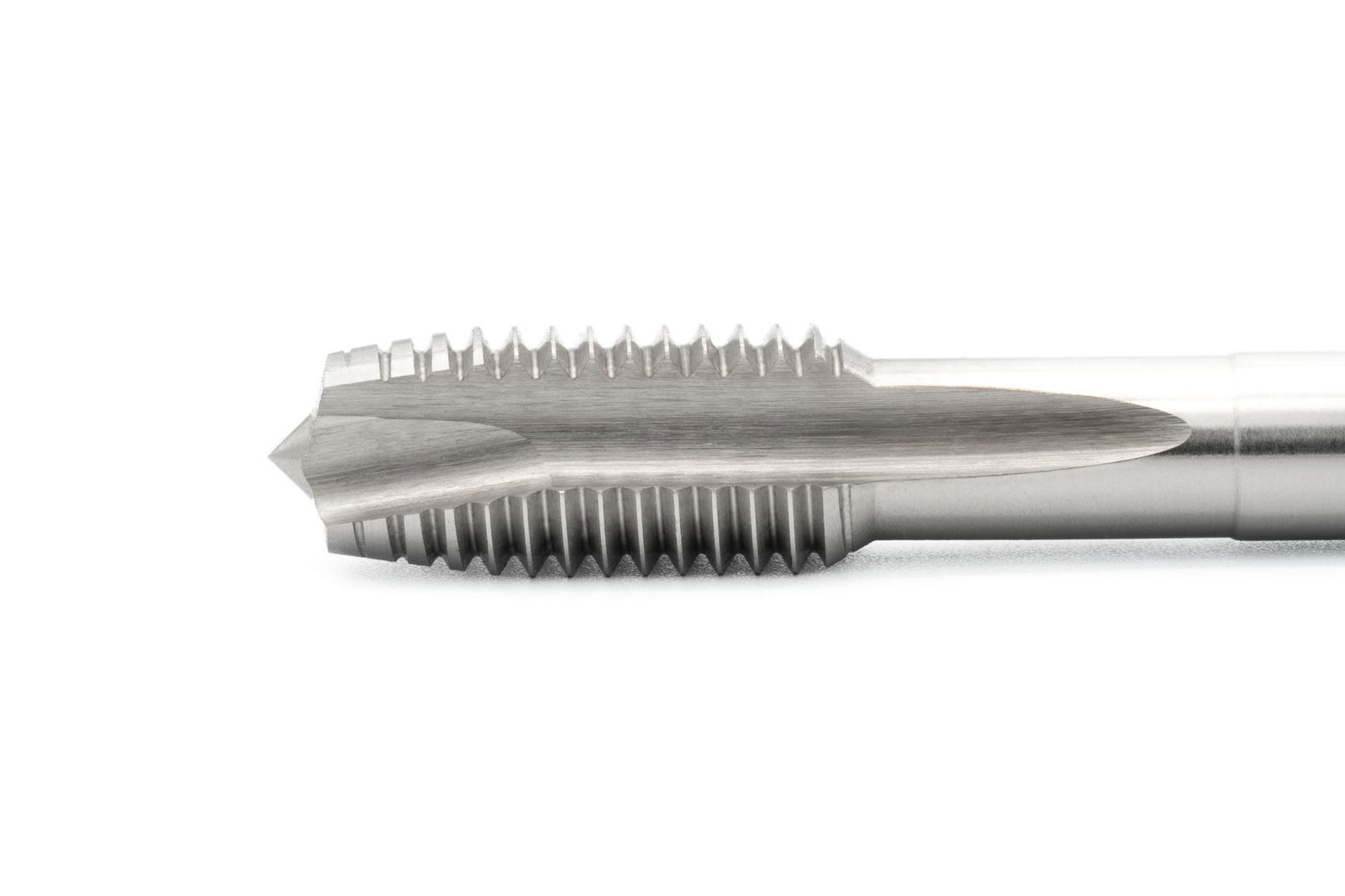

Bild Form: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg

Form / Geometrie
Form B mit Schälanschnitt

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Anschnitt
4-5 Gänge

Spanabfuhr
Späne werden in Schneidrichtung nach unten abgeführt

Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Kühlung
Außenkühlung und -Schmierung

Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg

Material
HSSE blank

Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC

Toleranz
ISO3/6G

Einsatzzwecke

Gut zerspanbare Werkstoffe bis 900 N/mm²
Unlegierte und niedriglegierte Stähle

Beispielanwendungen

Übermaßgewinde
Für sehr dünne Schutzschichten nach dem Gewindeschneiden

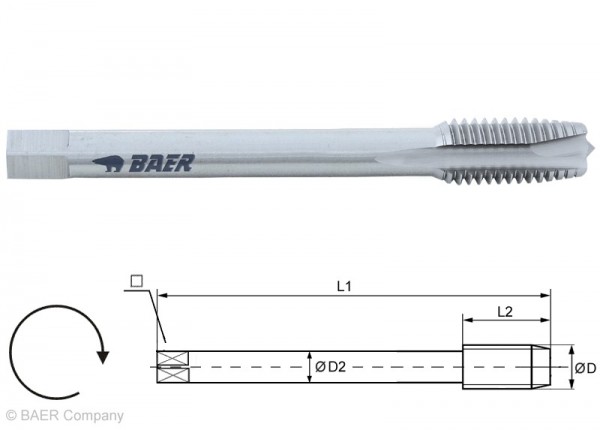

Technische Zeichnung

D1	M 18 x 2,5
D2	14 mm
L1	125 mm
L2	34 mm
Durchmesser	18
Vierkant	11 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert		Schnittgeschwindigkeit v_c in m/min
1.0037	St 37-2	5 - 12
1.0044	St 44-2	5 - 12
1.0039	S 235JRG1+CR	5 - 12
1.0060	St 60-2	5 - 10

Automatenstähle		Schnittgeschwindigkeit v_c in m/min
1.0718	9 SMnPb 28	5 - 12
1.0721	10 S 20	5 - 12
1.0736	9 SMn 36	5 - 12
1.0726	35 S 20	5 - 10

Stahlguss		Schnittgeschwindigkeit v_c in m/min
1.0420	GS-38	8 - 15
1.1120	GS-20 Mn 5	5 - 15
1.5633	GS-24 Ni 8	5 - 12
1.7379	GS-18 CrMo 9 10	5 - 12

Baustähle legiert		Schnittgeschwindigkeit v_c in m/min
1.5415	15 Mo 3	5 - 12
1.5622	14 Ni 6	5 - 10
1.7335	13 CrMo 4 4	5 - 10
1.7715	14 MoV 6 3	5 - 10

Schnittgeschwindigkeit v_c [m/min] = (Außendurchmesser * π * Drehzahl) / 1000

Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)

Vorschubprogrammierung [mm/min] = Drehzahl * Steigung

Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
