BAER HSSK Maschinengewindebohrer Form C - M 2 x 0,4 - DIN 371 für Titan

BAER HSSK Maschinengewindebohrer Form C - M 2 x 0,4 - DIN 371 für Titan

27,83 € *

inkl. MwSt. für das von Ihnen gewählte Lieferland zzgl. Versandkosten

ab Lager

  • 110511001
  • 4058462027628
BAER HSSK Maschinengewindebohrer Form C - M 2 x 0,4 - DIN 371 für Titan und... mehr
Produktinformationen "BAER HSSK Maschinengewindebohrer Form C - M 2 x 0,4 - DIN 371 für Titan"

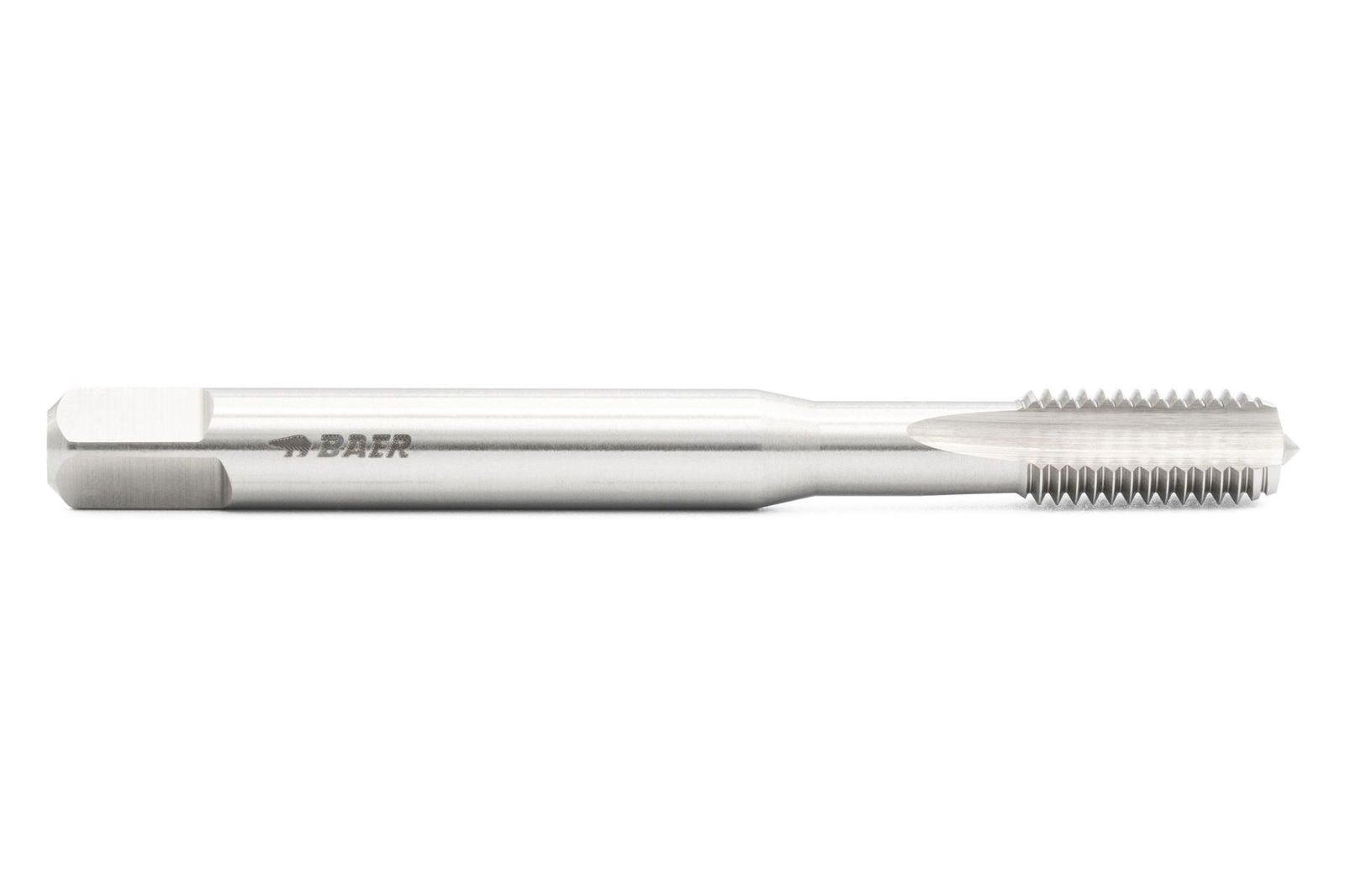

BAER HSSK Maschinengewindebohrer Form C - M 2 x 0,4 - DIN 371 für Titan und Titanlegierungen

DIN 371

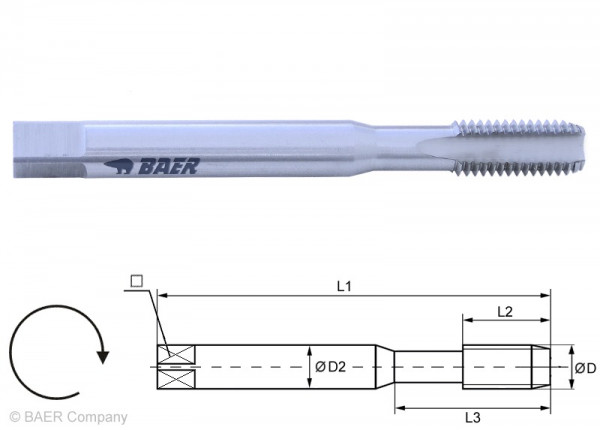

Baumaße:
D: M 2 x 0,4
L1: 45 mm
L2: 7 mm
L3: 11 mm
D2: 2,8 mm
: 2,1 mm

Die Geometrie und das Grundmaterial (HSSK Pulvermetall) des Gewindebohrers sind
besonders für die Zerspanung von Titan und Titanlegierungen konzipiert.
Gewindebohrer für die Maschinenbetätigung in Durchgangsloch und Sackloch.
Durch den kurzen Anschnitt ist die Anwendung relativ universal.
Der Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt.

1,6 mm Durchgangs- und Sackloch
bis 2,5 x D
HSSK
blank
bis 1000 N/mm²
31 HRC
Form C



2-3 Gänge Spanabfuhr (siehe Abbildung) Außenkühlung und -Schmierung ISO2/6H



Anwendung:
Reintitan
Titanlegierungen

Anwendung - Beispielmaterialien:

Reintitan Schnittge-
schwindigkeit
vc in m/min
  Titanlegierungen Schnittge-
schwindigkeit
vc in m/min
3.7024 Ti99.5 6 - 8   3.7165 TiAl6V4 3 - 5
3.7034 Ti99.7 6 - 8   3.7174 TiAl6V4Sn2  3 - 5

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.

Info:
- M - Metrisches ISO-Gewinde DIN 13
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen am Gewindewerkzeug
- Vergleich inch-mm
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle

Durchmesser: 2
Steigung: 0,4
Richtung: Rechts
Produktgruppe: Gewindebohrer
Abmessung: M 2 x 0,4
Gewindenorm: M
