BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 4 x 0,7

BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 4 x 0,7

11,40 € *

inkl. MwSt. für das von Ihnen gewählte Lieferland zzgl. Versandkosten

ab Lager

  • 110614002
  • 4058462029028
BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 4 x 0,7 extra lang / extra long... mehr
Produktinformationen "BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 4 x 0,7"
BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 4 x 0,7

extra lang / extra long

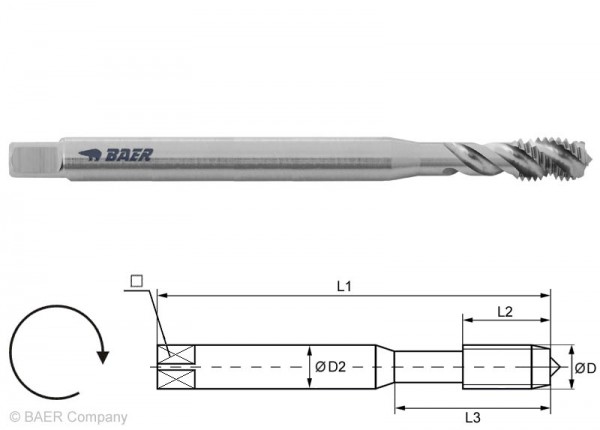

Baumaße:
D: M 4 x 0,7
L1: 100 mm
L2: 13 mm
L3: 21mm
D2: 4,5 mm
: 3,4 mm

Gewindebohrer für die Maschinenbetätigung in Sacklöcher.
Durch die stark gedrallten Nuten werden die Späne gut aus dem Grundloch herausbefördert.

3,3 mmSackloch
bis 3 x D
HSSE
blank
bis 900 N/mm²
27,1 HRC
Form C 35° RSP

2-3 GängeSpanabfuhr (siehe Abbildung)Außenkühlung und -SchmierungISO2/6H


Anwendung:
gut zerspanbare Werkstoffe bis 900 N/mm²
unlegierte und niedriglegierte Stähle

Anwendung - Beispielmaterialien:

Baustahl unlegiert Schnittge-
schwindigkeit
vc in m/min
Automatenstahl Schnittge-
schwindigkeit
vc in m/min
Stahlguss Schnittge-
schwindigkeit
vc in m/min
1.0037 St 37-2 5 - 12 1.0718 9 SMnPb 28 5 - 12 1.0420 GS-38 8 - 15
1.0044 St 44-2 5 - 12 1.0721 10 S 20  5 - 15 1.1120 GS-20 Mn 5 5 - 15
1.0039 S 235JRG1+CR 5 - 12 1.0736 9 SMn 36 5 - 12 1.5633 GS-24 Ni 8 5 - 12
1.0060 St 60-2 5 - 10 1.0726 35 S 20 5 - 10 1.7379 GS-18 CrMo 9 10 5 - 12
Baustahl legiert Schnittge-
schwindigkeit
vc in m/min
1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie das die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und
Betätigung angepasst werden müssen..

Schneidöl oder Emulsion werden empfohlen.

Info:
- M - Metrisches ISO-Gewinde DIN 13
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen am Gewindewerkzeug
- Vergleich inch-mm
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
Durchmesser: 4
Steigung: 0,7
Richtung: Rechts
Produktgruppe: Gewindebohrer
Abmessung: M 4 x 0,7
Gewindenorm: M
