BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 8 x 1,25

25,10 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Artikel-Nr. 110614005
EAN 4058462029059
Produktinformationen

BAER HSSE Maschinengewindebohrer 35° RSP - 100 mm - M 8 x 1,25

Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Maschinengewindeschneider kann für Sackloch verwendet werden, da der kurze Anschnitt und die gedrallte Nutenform dafür sorgen, dass der Span nach hinten aus der Bohrung abgeführt wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und - für noch bessere Ergebnisse - eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.

Baumasse

Durchmesser 8
Nenndurchmesser in Zoll 0,315
Nenndurchmesser in mm 8
Steigung 1,25
Steigung in mm 1,25
Abmessung M 8 x 1,25

Eigenschaften

Produktgruppe Gewindebohrer
Produktart Maschinengewindebohrer
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Standard extra lang
Material HSSE blank
Zugfestigkeit bei Raumtemperatur bis 900 N/mm² | 27,1 HRC

Kernloch: 6,8 mm
Kernloch
6,8 mm
Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg
Lochtyp
Sackloch bis 3 x D
Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
Form / Geometrie
Form C 35° RSP
Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Anschnitt
2-3 Gänge
Bild Spanabfuhr
Spanabfuhr
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Kühlung
Außenkühlung und -Schmierung
Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Material
HSSE blank
Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC
Toleranz: ISO2/6H
Toleranz
ISO2/6H

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte und niedriglegierte Stähle

Beispielanwendungen

  • Fahrradgewinde M8 für Klemmung Vorbauschaft und Sattel

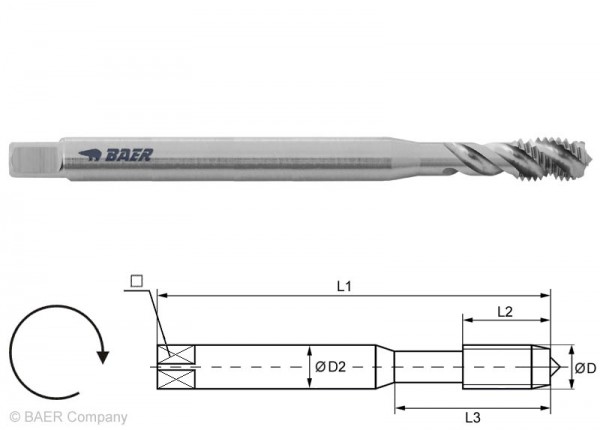

Technische Zeichnung

D1 M 8 x 1,25
D2 8 mm
L1 100 mm
L2 22 mm
Durchmesser 8
Vierkant 6,2 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiertSchnittgeschwindigkeit vc in m/min
1.0037St 37-25 - 12
1.0044St 44-25 - 12
1.0039S 235JRG1+CR5 - 12
1.0060St 60-25 - 10
AutomatenstähleSchnittgeschwindigkeit vc in m/min
1.07189 SMnPb 285 - 12
1.072110 S 20 5 - 12
1.07369 SMn 365 - 12
1.072635 S 205 - 10
StahlgussSchnittgeschwindigkeit vc in m/min
1.0420GS-388 - 15
1.1120GS-20 Mn 55 - 15
1.5633GS-24 Ni 85 - 12
1.7379GS-18 CrMo 9 105 - 12
Baustähle legiertSchnittgeschwindigkeit vc in m/min
1.541515 Mo 35 - 12
1.562214 Ni 65 - 10
1.733513 CrMo 4 45 - 10
1.771514 MoV 6 35 - 10

Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000

Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)

Vorschubprogrammierung [mm/min] = Drehzahl * Steigung

Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
