BAER HSSE Maschinengewindebohrer 35° RSP - 7G - M 4 x 0,7 - DIN 371

Name: BAER HSSE Maschinengewindebohrer 35° RSP - 7G - M 4 x 0,7 - DIN 371
Brand: BAER
SKU: 110618002
Price: 13.07 EUR
Availability: InStock

13,07 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 13 Std. 20 Min.

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 110618002

EAN 4058462029264

Produktinformationen

BAER HSSE Maschinengewindebohrer 35° RSP - 7G - M 4 x 0,7 - DIN 371

Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen verstärkten Schaft nach DIN 371. Das heißt, dass der Schaftdurchmesser größer ist, als das Gewinde selbst. Dadurch läuft der Gewindebohrer stabiler. Es begrenzt jedoch die Gewindelänge die damit geschnitten werden kann. Er kann für Sackloch verwendet werden, da der kurze Anschnitt und die gedrallte Nutenform dafür sorgen, dass der Span nach hinten aus der Bohrung abgeführt wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und - für noch bessere Ergebnisse - eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.

Baumasse

Durchmesser	4
Nenndurchmesser in Zoll	0,157
Nenndurchmesser in mm	4
Steigung	0,7
Steigung in mm	0,7
Abmessung	M 4 x 0,7

Eigenschaften

Produktgruppe	Gewindebohrer
Produktart	Maschinengewindebohrer
Gewindenorm	M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz	7G
Richtung	Rechts
Standard	DIN 371
Material	HSSE blank
Zugfestigkeit bei Raumtemperatur	bis 900 N/mm² \| 27,1 HRC

Kernloch
3,3 mm

Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg

Lochtyp
Sackloch bis 3 x D

Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg

Form / Geometrie
Form C 35° RSP

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Anschnitt
2-3 Gänge

Spanabfuhr
Späne werden entgegen der Schneidrichtung nach oben abgeführt

Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Kühlung
Außenkühlung und -Schmierung

Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg

Material
HSSE blank

Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC

Toleranz
7G

Einsatzzwecke

Gut zerspanbare Werkstoffe bis 900 N/mm²
Unlegierte und niedriglegierte Stähle

Beispielanwendungen

Übermaßgewinde
Gewinde schneiden vor der Wärmebehandlung, die zu Verzug führen

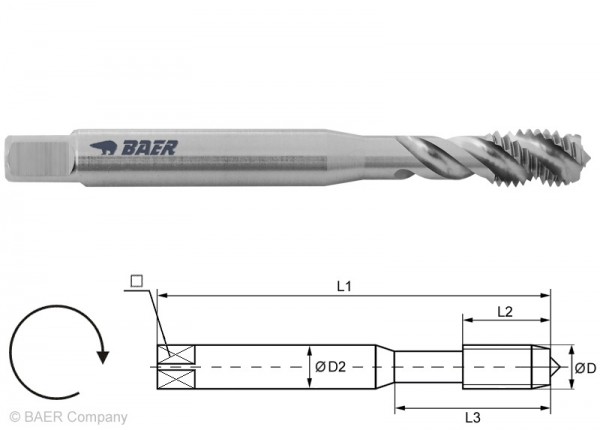

Technische Zeichnung

D1	M 4 x 0,7
D2	4,5 mm
L1	63 mm
L2	7 mm
Durchmesser	4
Vierkant	3,4 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert		Schnittgeschwindigkeit v_c in m/min
1.0037	St 37-2	5 - 12
1.0044	St 44-2	5 - 12
1.0039	S 235JRG1+CR	5 - 12
1.0060	St 60-2	5 - 10

Automatenstähle		Schnittgeschwindigkeit v_c in m/min
1.0718	9 SMnPb 28	5 - 12
1.0721	10 S 20	5 - 12
1.0736	9 SMn 36	5 - 12
1.0726	35 S 20	5 - 10

Stahlguss		Schnittgeschwindigkeit v_c in m/min
1.0420	GS-38	8 - 15
1.1120	GS-20 Mn 5	5 - 15
1.5633	GS-24 Ni 8	5 - 12
1.7379	GS-18 CrMo 9 10	5 - 12

Baustähle legiert		Schnittgeschwindigkeit v_c in m/min
1.5415	15 Mo 3	5 - 12
1.5622	14 Ni 6	5 - 10
1.7335	13 CrMo 4 4	5 - 10
1.7715	14 MoV 6 3	5 - 10

Schnittgeschwindigkeit v_c [m/min] = (Außendurchmesser * π * Drehzahl) / 1000

Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)

Vorschubprogrammierung [mm/min] = Drehzahl * Steigung

Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
