BAER SET HSS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
Ab Lager
Expressversand möglich
BAER SET HSS Handgewindebohrer | Schneideisen | Werkzeuge : M 3 - 12
Der BAER HSSG Gewindeschneidsatz enthält alles, was Sie zum Herstellen von Innen- und Außengewinde nach ISO-Norm benötigen. Mit dem Handgewindebohrer können Sie in drei Schritten ein exaktes Innengewinde fertigen. Mit den Schneideisen schneiden Sie das perfekte Außengewinde und das alles mit jeweils nur einem dazugehörigen Haltewerkzeug. Gerade in das Kernloch zu schneiden, ist das Wichtigste beim Bohren von Gewinden. Die Gewindeschablone und der Schraubendreher vervollständigen das Set und Sie haben immer alles griffbereit aus einer hochwertigen Metallkassette. Und das zu einem unschlagbaren Preis-Leistungs-Verhältnis in bekannter BAER-Qualität. Bei uns kaufen Sie dieses Set ab Werk in geprüfter BAER-Industrie-Qualität. Gerade bei Werkzeugen lohnt es sich, immer den ein oder anderen Euro mehr auszugeben. Das Set ist für folgende Materialien geeignet: für gut zerspanbare Werkstoffe bis 900 N/mm², wie Unlegierte Baustähle, Legierte Baustähle, Automatenstähle und Stahlguss.
Baumasse
| Durchmesser | 3 - 12 |
|---|---|
| Abmessung | M 3 - 12 |
Eigenschaften
| Produktgruppe | Gewindeschneidsätze |
|---|---|
| Produktart | Gewindeschneidsätze |
| Gewindenorm | M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz | ISO2/6H |
| Richtung | Rechts |
| Material | HSSG blank |
| Zugfestigkeit bei Raumtemperatur | bis 900 N/mm² | 27,1 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Technische Informationen - Schneideisen
1,5
ISO-6g
Satzinhalt
| BAER HSSG Handgewindebohrer 3-tlg. Säze | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSS Schneideisen ⌀ 25 x 9mm | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| BAER verstellbare Druckguss-Windeisen | No. 1.1/2: M 1-12 | 1/16-1/2 | G 1/8 |
| BAER PRO Schneideisenhalter | 25 x 9 |
| Zubehör | Schraubendreher Gewindeschablone metrisch Gebrauchsanweisung / Tipps für das Gewindeschneiden |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Handeinsatz
Weiterführende Informationen
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Schnittgeschwindigkeiten und Schmierung/Kühlung bei Gewindebohrern
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
BAER HSSG Handgewindebohrer-Sätze (3-tlg.)
für Durchgangs- und Sackloch | M 3 - M 12 Gewinde
Gewindeschneiden mit Handgewindebohrer-Sätzen ist die bewährte und traditionelle Methode, um ein ideales Innengewinde von Hand zu schneiden. Für den Anwender ist es einfacher, gerade in die Bohrung zu schneiden und so eine bessere Kontrolle beim Gewinde-Schneid-Prozess zu erhalten. Die BAER Handgewindebohrer-Sätze sind 3-teilig, nach DIN 352 gefertigt und zum Schneiden von metrischen ISO-Regelgewinden geeignet. Ein Satz besteht aus Vorschneider, Mittelschneider und Fertigschneider. Alle Drei teilen sich die Arbeit des Gewindebohrens folgendermaßen auf:
- Vorschneider (1 Ring am Schaft): Form A, Anschnitt: 5-6 Gänge, trägt 65 % des Gewindeprofils ab
- Mittelschneider (2 Ringe am Schaft): Form D, Anschnitt: 3-4 Gänge, trägt 85 % des Gewindeprofils ab
- Fertigschneider (kein Ring am Schaft): Form C, Anschnitt: 2-3 Gänge, trägt 100% des Gewindeprofils ab
Die BAER Handgewindebohrer besitzen einen Vierkantschaft, nach DIN10 gefertigt und sind speziell für den Einsatz in Windeisen oder Haltewerkzeugen geeignet. So können Sie Innengewinde von Hand schneiden, ohne dabei zu verkanten. Auch ist die geringere Kraftwirkung auf jeden einzelnen Gewindebohrer von Vorteil, da sich so die Bruchgefahr verringert. Die dreiteiligen Sätze mit Vor-, Mittel- und Fertigschneider verwenden Sie für Grobgewinde wie zum Beispiel M, BSW, UNC. Die BAER Handgewindebohrer können für gut zerspanbare Werkstoffe bis 900 N/mm², wie unlegierte und niedriglegierte Stähle eingesetzt werden und schneiden ein Durchgangs- und Sackloch bis 2 x D. Der Vorteil von mehrteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Das erleichtert es ein gerades und sauberes Gewinde von Hand zu schneiden.
Die Vorteile auf einen Blick:
- geringere Kraftwirkung auf jeden einzelnen Gewindebohrer → geringere Bruchgefahr
- bessere Kontrolle beim Gewinde-Schneid-Prozess
- für den Einsatz in Windeisen oder Haltewerkzeugen
- Einsatz in gut zerspanbare Werkstoffe bis 900 N/mm²
- Durchgangs- und Sackloch bis 2 x D
Technische Informationen:
- Form C: 2 - 3 Gänge Anschnitt
- Gewindetoleranz: ISO2/6H
BAER HSS Schneideisen
für M 3 - M 12 Außengewinde

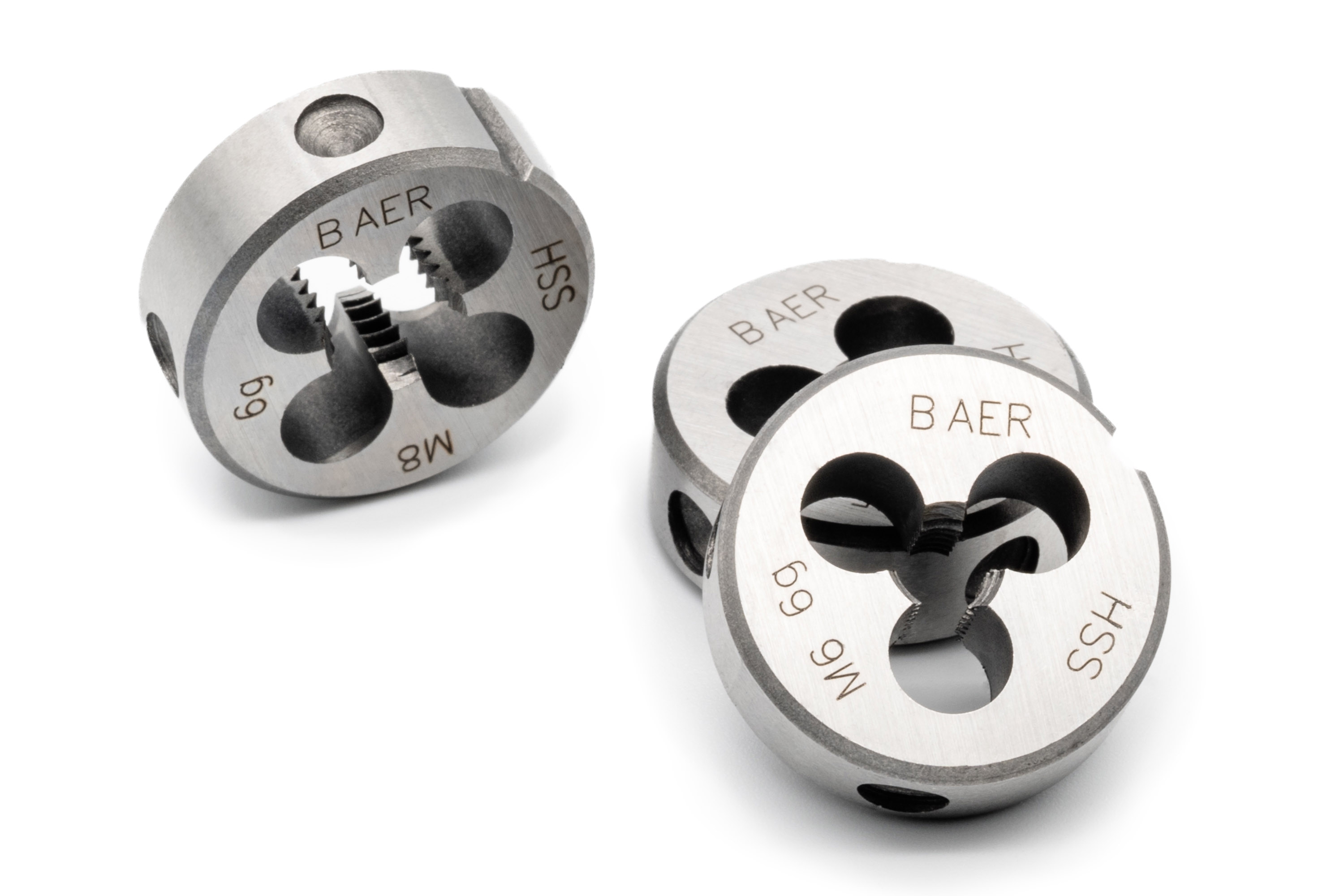

BAER Schneideisen dienen der Erzeugung von metrischen Außengewinden mit rundem Außenprofil. Sie möchten es von Hand oder per Maschine betätigen? Beides funktioniert. Diese BAER-Schneideisen aus Hochleistungs-Schnellarbeitsstahl HSS eignen sich für normale Anwendungen für unterschiedliche Materialien mit einer Festigkeit bis zu 800 N/mm². Dazu gehören folgende Werkstoffe: Allgemeine Baustähle, Automatenstähle, Einsatzstähle, unlegierte Vergütungsstähle, Reinkupfer, niedriglegiertes Kupfer und Kupfer-Zinn-Legierung (Bronze) kurzspanend, sowie Kunststoffe. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich. Außen befinden sich Bohrungen, hier können Sie das Schneideisen in den Schneideisenhalter fixieren und das Verdrehen bei der Anwendung verhindern. Alle Schneideisen haben einen Außendurchmesser von 25 x 9 mm, somit passen alle Schneideisen in nur einen Schneideisenhalter. Die Schneideisen sind zylinderförmig und besitzen innen drei oder mehr Schneiden, je nach Größe. Der Schälanschnitt sorgt für einen einfachen Anschnitt und ebenfalls für eine gute Spanabfuhr. Die Spanlöcher, das sind Bohrungen bzw. Hohlräume zwischen den Schneiden, sorgen für den Spantransport. Sie nehmen die Späne auf, rollen sie und führen sie ab. Das Schneideisen hat äußere und innere Zähne. Die abgeflachten äußeren Zähne erleichtern den Anschnitt, verringern den Verschleiß und erhöhen somit die Standzeit. Jeder Zahn nimmt beim Schneiden einen Span in der gleichen Breite mit. Keine spanende Funktion haben die inneren Zähne: im geschnittenen Teil des Gewindes dienen sie der geraden Führung. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneideöl oder Schneidpaste schmieren. Geeignete Schneidpaste finden Sie in unserem Shop. Lassen Sie sich durch die perfekte Beschaffenheit dieses Werkzeugs und das starke Preis-Leistungs-Verhältnis überzeugen. Unsere Gewindeschneider für Außengewinde können neben einem fairen Preis primär mit einer hervorragenden Qualität überzeugen. BAER Schneideisen – für perfekte Außengewinde.
Die Vorteile auf einen Blick:
- geringer Platzbedarf
- Einstellung ohne Aufwand
- Einsatz auf einfachen und Mehrspindel-Maschinen
- einfacher Werkzeug-Aufbau
- Benutzung von beiden Seiten
- Hervorragende Qualität zum guten Preis. Das ist BAER.
Technische Informationen:
- DIN EN 22568 (ehemals DIN 223 B)
- Gewindetoleranz: ISO-6g
- Anschnitt: 1,5
BAER Betätigungswerkzeuge
#Bärenkräfte - Gewindeschneiden im Handumdrehen
Werkzeughalter zur händischen Betätigung machen die Anwendung von Gewindebohrern und Schneideisen erst möglich. Die verstellbaren Haltewerkzeuge sind aus Zinkdruckguss. Sie üben genügend Drehmoment auf die Gewindebohrer und Schneideisen aus, sodass Sie Ihre Gewinde per Hand schneiden können. BAER-Werkzeughalter sind stabil und langlebig. Überzeugen Sie sich selbst.
Dieses verstellbare Druckguss-Windeisen ist für folgenden Einsatz geeignet:
- Vierkant: 2,1 - 8,0 mm
- für Gewindebohrer: M 1-12 | 1/16-1/2 | G 1/8
BAER Schneideisenhalter
25 x 9mm | M 7-9 | BSW 5/16 aus Zinkdruckguss
Einen Schneideisenhalter benötigen Sie zur Aufnahme von runden Schneideisen. BAER-Schneideisenhalter sind nach DIN 225 gefertigt und überzeugen durch ihre einfache Handhabung. Die fünf Befestigungsschrauben haben eine Spitze, die sich in den Vorbohrungen der Schneideisen zentriert und so das Verdrehen bei der Anwendung verhindert. Mit dem beiliegenden Schraubendreher können Sie diese Schrauben anziehen, so haben Sie immer alles passend zur Hand. Der Schneideisenhalter ist aus Zinkdruckguss gefertigt und ist belastbar, verschleißfest und passgenau. Profitieren Sie von einem exzellenten Preis-Leistungsverhältnis. Bei BAER kaufen Sie geprüfte Werkzeuge zum baerenstarken Preis mit herausragender Präzision für dauerhafte Stabilität und Kraftaufnahme!
Dieser verstellbarer Zinkdruckguss-Schneideisenhalter ist für folgenden Einsatz geeignet:
- Durchmesser x Höhe: 25 x 9 mm
- für Schneideisen in M und MF: M 7 - M 9
- für Schneideisen in: BSW 5/16
- Länge: 224 mm
BAER verstellbares Windeisen
GR. 1.1/2 | M 1-12 | 1/16-1/2 | G 1/8 aus Zinkdruckguss
Das verstellbare Windeisen Gr. 1.1/2 ist ein Betätigungswerkzeug für Gewindebohrer aus einem Zinkdruckguss Körper, mit denen Innengewinde per Hand geschnitten werden können. Die herausragende Qualität des Windeisens liegt nicht nur im Material, sondern auch den Spannbacken, den Haltegriffen und in der Geometrie, die das Werkzeug stabil und passgenau verwendbar machen, nach DIN 1814 gefertigt. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten. Auf einer Seite lässt sich ein Hebel abdrehen, um auch in schwer zugänglichen Situationen arbeiten zu können.
Dieses verstellbare Zinkdruckguss-Windeisen ist für folgenden Einsatz geeignet:
- für Hand- und Einschnittgewindebohrer in M und MF: M 1 - M12
- für Hand- und Einschnittgewindebohrer in UNC, UNF, BSW und BSF: 1/16 - 1/2
- für Hand- und Einschnittgewindebohrer in G (BSP): G 1/8
- Vierkantaufnahme: 2,1 - 8,0 mm
- Länge: 176 mm
HINWEIS:
Bitte keinesfalls die Griffe des Windeisens verlängern. Die Kräfte, die mit den normalen Griffen erreicht werden können, reichen zum Gewindeschneiden aus.
BAER Gewindeschablone
#Einfache Bestimmung von Gewindegrößen
Mit der BAER Gewindeschablone können Sie ganz einfach die Gewindegröße bestimmen. Sie vervollständigt den BAER Gewindeschneidsatz und Sie haben immer alles griffbereit. Die hochwertige Gewindeschablone eignet sich zum Bestimmen der Außengewinde von Schrauben und zur Bestimmung von metrischen Gewinden. Sie besitzt Gewinde-Blätter mit denen allen gängigen metrischen Steigungen: 0,5 - 1,75 mm gemessen/bestimmt werden können. Das Gewinde wird durch das sog. Lichtspaltverfahren bestimmt. Man legt eine entsprechende Lehre auf das Gewinde und hält es gegen eine Lichtquelle. Dringt fast kein Licht mehr zwischen dem Gewinde und der Lehre durch, kann die Gewindegröße von dem entsprechenden Gewindeblatt abgelesen werden. Die Größen sind auf den jeweiligen Blättern eingestanzt und können sehr gut und dauerhaft abgelesen werden.
Technische Informationen:
- 52 Blätter, für metrische und Whitworth Gewinde
- Steigung 0,25-6,00 mm / 62-4 Gang W
- Gewicht: 83 g
- Maße: 16 x 8 x 5,5 cm
Qualität
für lange Lebensdauer
Der hochlegierte Werkzeugstahl HSS kann gegenüber gewöhnlichem Werkzeugstahl mit bis zu vierfach höheren Schnittgeschwindigkeiten arbeiten.
Dieses Set zeichnet sich aus durch:
- Temperaturbeständigkeit / Wärmehärte
- Verschleißbeständigkeit
- Schneidkantenstabilität
- hohe Laufruhe
- guter Spanabtransport
Somit sind die BAER Handgewindebohrer und Schneideisen aus Hochgeschwindigkeitsstahl HSS auch vielen Materialanforderungen gewachsen. Exaktes Arbeiten und eine langfristige Kosteneinsparung kommen hinzu.
Zubehör
