BAER Set HSSG: Einschnittgewindebohrer | Kernlochbohrer | Windeisen: M 3 - 12
Ab Lager
Expressversand möglich
BAER Set HSSG: Einschnittgewindebohrer | Kernlochbohrer | Windeisen: M 3 - 12
Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die metrischen Gewindeschneider von M 3 bis M 12 ermöglichen das Schneiden von Innengewinden.
Das Set enthält Kernlochbohrer und Handgewindebohrer für Durchgangslöcher und Sacklöcher aus geschliffenem HSS-Stahl (High Speed Steel), was für lange Haltbarkeit und hohe Präzision sorgt. Außerdem ist ein Windeisen enthalten, mit dem alle Gewindebohrer in dem Satz betätigt werden können.

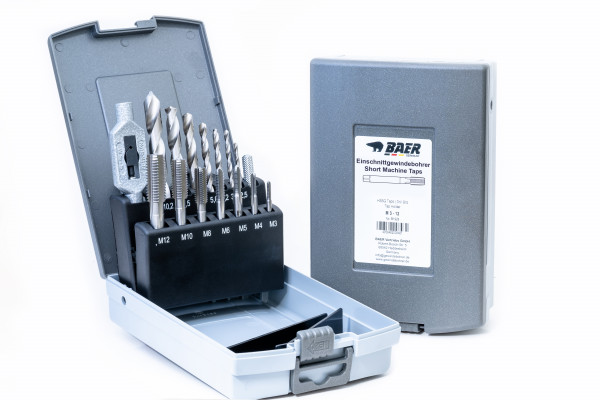

Das Gewindeschneid-Sortiment wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser | 3 - 12 |
|---|---|
| Abmessung | M 3 - 12 |
Eigenschaften
| Produktgruppe | Gewindeschneidsätze |
|---|---|
| Produktart | Gewindeschneidsätze |
| Gewindenorm | M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz | ISO2/6H |
| Richtung | Rechts |
| Material | HSSG blank |
| Zugfestigkeit bei Raumtemperatur | bis 900 N/mm² | 27,1 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 2 x D
Form D gerade genutet
3,5-5 Gänge
Spanabfuhr (siehe Abb.)
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Satzinhalt
| BAER HSSG Maschinengewindebohrer | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSG Kernlochbohrer | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
| BAER verstellbare Druckguss-Windeisen | No. 1.1/2: M 1-12 | 1/16-1/2 | G 1/8 |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Handeinsatz
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Weiterführende Informationen
Sicherheitshinweise
BAER HSSG Einschnittgewindebohrer
für Durchgangs- und Sackloch | M 3 - M 12 Gewinde
Mit nur einem Werkzeug in einem Arbeitsgang, auch von Hand, ein fertiges Gewinde schneiden - geht das? Ja, der Einschnittgewindebohrer macht eine effiziente Herstellung von Innengewinden möglich. Ob von Hand oder semiprofessionell per Maschine, dieser Innengewindeschneider mit vollem Gewindeprofil schneidet exakt und zeitsparend. Dabei schneidet er präzise und gerade in das Kernloch - ein absolutes Muss beim Bohren von Gewinden. Die BAER Einschnittgewindebohrer sind für den allgemeinen Einsatz in gut zerspanbare Werkstoffe bis 800 N/mm² geeignet. Dazu gehören unlegierte und niedriglegierte Stähle, Automatenstähle und Stahlguss. Sie schneiden ein Durchgangs- und Sackloch bis 2 x D und sind für den für den Hand- und Maschineneinsatz verwendbar.
Die Vorteile auf einen Blick:
- Gewinde schneiden mit einem Werkzeug
- exakt und zeitsparend
- für den Hand- und Maschineneinsatz
- Einsatz in gut zerspanbare Werkstoffe bis 800 N/mm²
- Durchgangs- und Sackloch bis 2 x D
- Hand- und Maschineneinsatz
Technische Informationen:
- Form D: 3,5 - 5 Gänge Anschnitt
- Gewindetoleranz: ISO2/6H
BAER HSSG Spiralbohrer
Kernlochbohrer für M 3 - M 12 Gewinde
Unsere Spiralbohrer arbeiten mit einer sehr hohen Genauigkeit und sehr geringen Toleranzen, somit sind hochpräzise Arbeiten mit einer hohen Standzeit möglich. Das Ergebnis: ein exaktes Loch. Die Spirale sowie die Schneiden besitzen durch ihren Kreuzanschliff ein ideales Eigenzentrierverhalten und verfügen über eine gute Spanabführung. HSSG-Bohrer können unter anderem in CNC-Maschinen, Standbohrmaschinen, Bohrmaschinen, Akkuschraubern, Schlagbohrmaschinen und Bohrhämmer eingesetzt werden. Sie eignen sich perfekt, um in Werkstoffe wie beispielsweise Stahl, Stahlguss, Gusseisen, Sintereisen, Grafit, Messing, Aluminium und Bronze zu bohren und behalten bis ca. 600°C ihre Härte, rechts, mit Zylinderschaft nach DIN 338. Ferner sind die Spiralbohrer auch für den universellen Einsatz geeignet, natürlich können Sie auch in Holz oder Alu bohren. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Spiralbohrer mit Zylinderschaft sind für die Aufnahme in allen Bohrfuttern geeignet und lassen sich ebenso wie in Schnellspannbohrfutter als auch Zahnkranzbohrfutter einspannen.
Die Vorteile auf einen Blick:
- hohe Genauigkeit und sehr geringe Toleranzen → präzises Bohrloch
- Kreuzanschliff → ideales Eigenzentrierverhalten und gute Spanabführung
- Zylinderschaft → Aufnahme in allen Bohrfuttern geeignet
- Einsatz als Universalbohrer möglich
Somit sind die BAER Handgewindebohrer und Schneideisen aus Hochgeschwindigkeitsstahl HSS auch vielen Materialanforderungen gewachsen. Exaktes Arbeiten und eine langfristige Kosteneinsparung kommen hinzu.
BAER verstellbares Druckguss-Windeisen
DIN 1814, Körper aus Zinkdruckguß, gehärtete Backen
Das verstellbare Windeisen ist ein Haltewerkzeug, um Innengewinde per Hand zu schneiden. Die Qualität eines Windeisens liegt im Material sowie in der Spannbacken, den Haltegriffen und in der Geometrie. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Die kompakte und robuste Bauweise im Zinkdruckguss sorgt für ein hervorragendes Preis-Leistungsverhältnis. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten.
Dieses verstellbare Druckguss-Windeisen ist für folgenden Einsatz geeignet:
- Vierkant: 2,1 - 8,0 mm
- für Gewindebohrer: M 1-12 | 1/16-1/2 | G 1/8
Qualität
für lange Lebensdauer
Der hochlegierte Werkzeugstahl HSS kann gegenüber gewöhnlichem Werkzeugstahl mit bis zu vierfach höheren Schnittgeschwindigkeiten arbeiten.
Dieses Set zeichnet sich aus durch:
- Temperaturbeständigkeit / Wärmehärte
- Verschleißbeständigkeit
- Schneidkantenstabilität
- hohe Laufruhe
- guter Spanabtransport
Somit sind die BAER Handgewindebohrer und Schneideisen aus Hochgeschwindigkeitsstahl HSS auch vielen Materialanforderungen gewachsen. Exaktes Arbeiten und eine langfristige Kosteneinsparung kommen hinzu.
