BAER Set HSSE-TIN: Maschinengewindebohrer Sackloch | Kernlochbohrer: M 3 - 12

72,80 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung bis zum 22.07.2024 11:50 Uhr

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. B1934
EAN 4058462008511
Produktinformationen

BAER Set HSSE-TIN: Maschinengewindebohrer Sackloch | Kernlochbohrer: M 3 - 12

Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die metrischen Gewindeschneider von M3 bis M12 ermöglichen das Schneiden von Innengewinden.

Das Set enthält TiN-beschichtete HSS-Kernlochbohrer und Maschinengewindebohrer für Sacklöcher aus kobaltlegiertem HSSE-Stahl (High Speed Steel), was für längere Standzeiten gegenüber unbeschichteten Werkzeugen sorgt. Maschinengewindebohrer werden für maschinelle Anwendungen eingesetzt und sind ein häufig genutztes Werkzeug in der industriellen Fertigung, um Innengewinde herzustellen.

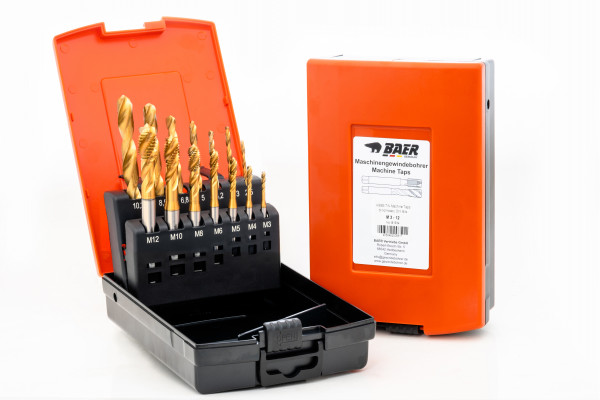

Das Gewindeschneid-Sortiment wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.

Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.

Baumasse

Durchmesser 3 - 12
Abmessung M 3 - 12

Eigenschaften

Produktgruppe Gewindeschneidsätze
Produktart Gewindeschneidsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Material HSSE TiN
Zugfestigkeit bei Raumtemperatur bis 900 N/mm² | 27,1 HRC

Technische Informationen – Gewindebohrer

Bild Lochtyp: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg
Lochtyp
Sackloch bis 3 x D
Bild Form: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
Form / Geometrie
Form C 35° RSP
Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Anschnitt
2-3 Gänge
Bild Spanabfuhr
Spanabfuhr
siehe Abbildung
Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Kühlung
Außenkühlung und -Schmierung
Bild Material: https://media.baer.tools/media/vector/0e/86/6e/gewindebohrer_beschichtung_tin.svg
Material
HSSE TiN
Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC
Toleranz: ISO2/6H
Toleranz
ISO2/6H

Satzinhalt

BAER HSSE-TiN Maschinengewindebohrer für Sackloch M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
BAER HSS-TiN Kernlochbohrer 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm
6,8 mm | 8,5 mm | 10,2 mm

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte und niedriglegierte Stähle
  • für Sackloch
  • für den Maschineneinsatz

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Baustähle legiert
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Automatenstähle
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Einsatzstähle
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Vergütungsstähle unlegiert
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Stahlguss
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Temperguss
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Reinkupfer niedriglegiert
2.0240 CuZn15
2.0265 CuZn30
Messing kurzspanend
2.0401 CuZn39Pb3
Messing langspanend
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Aluminium Guss Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Gusseisen mit Lamellengraphit
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Reinkupfer, niedriglegiertes Kupfer
2.0240 CuZn15
2.0265 CuZn30

Maschinengewindebohrer - schnelle und präzise Gewinde
#Effizienz

Die Präzision der TiN-beschichteten Maschinengewindebohrer und des hinterschliffenen Gewindes stellt sicher, dass beim Gewindeschneiden weniger Reibung und Temperatur entstehen. Damit das Gewindeprofil am Werkstück nicht vollständig reibt, wird das Gewinde bereits im Anschnitt über das gesamte Gewindeprofil hinterschliffen. So muss der Gewindeschneider weniger Kräfte aufwenden und Spanverklemmungen können vermieden werden. Das Ergebnis: Die Standzeiten erhöhen sich und der Bohrer muss seltener ausgewechselt werden.
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Die Maschinengewindeschneider können für Sacklöch verwendet werden, da der kurze Anschnitt und die gedrallte Nutenform dafür sorgen, dass der Span nach hinten aus der Bohrung abgeführt wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und - für noch bessere Ergebnisse - eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die TiN-Beschichtung ist vor allem für weiche bis harte Stähle, Guss und viele NE-Metalle geeignet. Als kostengünstige Universalbeschichtung bietet TiN ein breit gefächertes Anwendungsspektrum. TiN-Werkzeuge können ohne eine vorherige Entschichtung bis zu fünfmal nachbeschichtet werden.

Die Vorteile auf einen Blick:

  • Spiralgedrallte Nuten für Sacklöcher
  • Weniger Reibung und Temperatur durch hinterschliffenes Gewinde
  • TiN-beschichtet für höhere Standzeiten
  • Effiziente Zerspanung in einem Arbeitsschritt
  • Für den Einsatz in CNC-Maschinen, Gewindeschneidmaschinen, Gewindeschneidarmen etc.

BAER HSSE-TiN Maschinengewindebohrer - Form C35° RSP:

M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

HSSG Spiralbohrer für Kernlochbohrungen
#ohne geht nicht

Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Die Bohrer eignen sich für Stahl, Stahlguss, Grauguss, Temperguss, Sphäroguss, Sintereisen, Neusilber und Grafit und sind durch ihre geschliffene Bohrspitze auch für genaues und schnelles Arbeiten geeignet. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.

HSSG Kernlochbohrer DIN 338 für M 3 - M 12:

Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
