Expresslieferung möglich

10 St. BAER HSS Mini Gewindebohrer Form C - M 1,2 x 0,2

191,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Artikel-Nr. 370501013
EAN 4058462055522
Produktinformationen

10 St. BAER HSS Mini Gewindebohrer Form C - M 1,2 x 0,2

Wenn du etwas bauen willst, was klein und fein ist, wirst du eine extrem kleine Schraubverbindungen, auch Miniatur-Gewinde genannt, brauchen. Die Bohrung muss dafür angepasst sein. Die Miniatur Gewindebohrer von BAER mit einem Nenndurchmesser von 0,3 bis 2,0 Millimetern sind die Lösung. Ob von Hand oder semiprofessionell per Maschine, dieser Mini Innengewindeschneider mit vollem Gewindeprofil schneidet exakt und gerade in das Kernloch - ein absolutes Muss beim Schneiden von Gewinden. Diese Minigewindebohrer werden häufig in der industriellen Fertigung auf Drehautomaten und Gewindeschneidmaschinen verwendet, weil sie eine hohe Effizienz und niedrige Produktionskosten haben.
Ein so kleines Gewinde zu schneiden, kann schnell herausfordernd sein, denn die Führung des Miniaturgewindebohrers ist sehr schwierig. Für eine ideale Führung empfiehlt sich der Einsatz eines Bohrständers oder einer Gewindeschneidmaschine.

Baumasse

Durchmesser 1,2
Nenndurchmesser in Zoll 0,047
Nenndurchmesser in mm 1,2
Steigung 0,2
Steigung in mm 0,2
Abmessung M 1,2 x 0,2

Eigenschaften

Produktgruppe Gewindebohrer
Produktart Einschnittgewindebohrer
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Standard Werksnorm
Material HSSG blank
Zugfestigkeit bei Raumtemperatur bis 800 N/mm² | 22,2 HRC

Kernloch: Stahl: 1,07 mm <br>
 Messing: 1,05 mm
Kernloch
Stahl: 1,07 mm <br> Messing: 1,05 mm
Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Lochtyp
Durchgangs- und Sackloch
Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Form / Geometrie
Form C gerade genutet
Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Anschnitt
2-3 Gänge
Bild Spanabfuhr
Spanabfuhr
Findet kaum statt. Späne bleiben in Nuten.
Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Kühlung
Außenkühlung und -Schmierung
Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Material
HSSG blank
Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Zugfestigkeit bei Raumtemperatur
bis 800 N/mm² | 22,2 HRC
Toleranz: ISO2/6H
Toleranz
ISO2/6H

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte und niedriglegierte Stähle

Beispielanwendungen

  • Gewinde für Modellbau
  • Gewinde für Uhrenindustrie
  • Gewinde in Regulierungsfedern
  • Gewinde an Gehäuse-Boden der Uhren
  • Gewinde für Lünetten-Schrauben
  • Gewinde für Apparatebau
  • Gewinde für Feinmechanik usw.
  • Gewinde für Goldschmiede

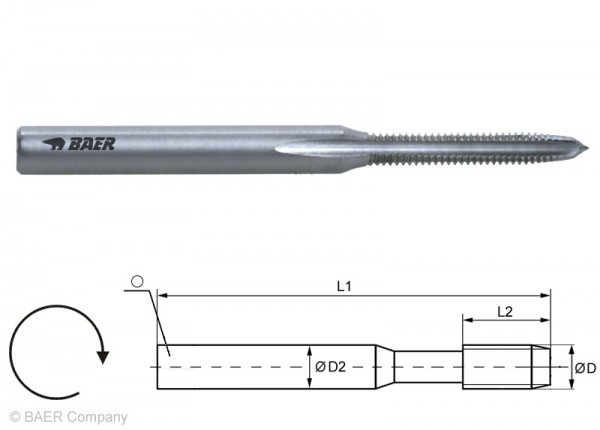

Technische Zeichnung

D1 M 1,2 x 0,2
D2 1,5 mm
L1 25 mm
L2 7 mm
Durchmesser 1,2

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Baustähle legiert
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Automatenstähle
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Einsatzstähle
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Vergütungsstähle unlegiert
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Stahlguss
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Temperguss
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Reinkupfer niedriglegiert
2.0240CuZn15
2.0265CuZn30
Messing kurzspanend
2.0401CuZn39Pb3
Messing langspanend
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Aluminium Guss Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Gusseisen mit Lamellengraphit
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Reinkupfer, niedriglegiertes Kupfer
2.0240CuZn15
2.0265CuZn30
