BAER Schneideisen UNF 1/2 x 20 - LINKS - HSS
41,20 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BAER Schneideisen UNF 1/2 x 20 - LINKS - HSS
Das Schneideisen ist ein zuverlässiges und langlebiges Werkzeug, das Ihnen dabei hilft, präzise Außengewinde in einem Arbeitsgang herzustellen. Es ist mit vier Bohrungen und einer V-Nut ausgestattet, die das Schneideisen in passenden Schneideisenhalter und Aufnahmen befestigen. Dadurch können Sie das Schneideisen sicher und bequem handhaben. Das BAER Runde Schneideisen ist auch perfekt für den Einsatz in einem Reitstock oder Futter einer Bohrmaschine geeignet. Schneideisen sind Werkzeuge, die zum Schneiden von Schrauben, Muttern und Gewindestangen im Alltag verwendet werden. Es handelt sich hier um ein Linksschneidendes Schneideisen, mit der Linksgewinde hergestellt werden können. Runde Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des runden Schneideisens sind vier Bohrungen und eine Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Der Außengewindeschneider ist aus dem Hochleistungsschnellarbeitsstahl (HSS) gefertigt. HSS-Stahl hat eine höhere Zähigkeit und eine geringere Bruchempfindlichkeit im Vergleich zu HSSE-Stahl. HSS-Stahl ist für seine außergewöhnliche Schnittleistung und Langlebigkeit bekannt ist. HSS Schneideisen können für eine Vielzahl von Anwendungen, wie Baustähle, Kohlenstoffstähle und Automatenstähle, verwendet werden. Es ist auch geeignet für Einsatzstähle und unlegierte Vergütungstähle mit einer Festigkeit von bis zu 750 N/mm². Stahlguss sowie Zink-Legierungen können ebenfalls damit geschnitten werden, ebenso wie Reinkupfer, niedriglegiertes Kupfer, sowie kurzspanende Kupfer-Zinn-Legierungen, Kunststoffe wie POM, PVC usw. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneidöl oder Schneidpaste schmieren.
Baumasse
Höhe H |
10 mm |
---|---|
Durchmesser |
1/2 |
Nenndurchmesser in Zoll |
0,5 |
Nenndurchmesser in mm |
12,7 |
Steigung |
20 |
Steigung in mm |
1,27 |
Abmessung |
UNF 1/2 x 20 |
Eigenschaften
Produktgruppe |
Schneideisen |
---|---|
Produktart |
Schneideisen |
Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
Toleranz |
2A |
Richtung |
Links |
Standard |
DIN 223 (DIN EN 2256 |
Material |
HSS |
Technische Informationen - Schneideisen
1,5
HSS
2A
Einsatzzwecke
- allgemeiner Einsatz bis 750 N/mm²
- allgemeine Baustähle, Automatenstähle, Einsatzstähle und unlegierte Vergütungstähle
- Reinkupfer, niedriglegiertes Kupfer, sowie kurzspanende Kupfer-Zinn-Legierungen
- Kunststoffe wie POM, PVC usw.

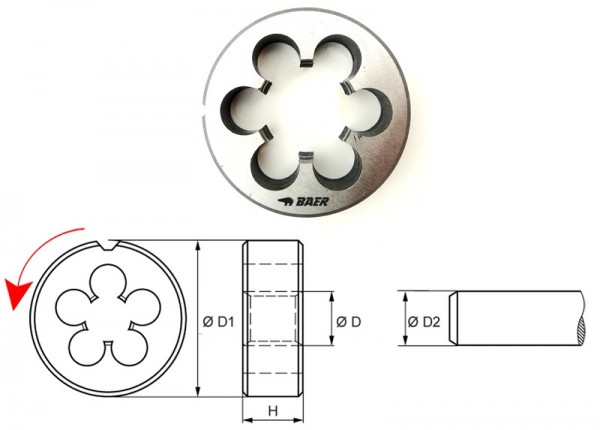

Technische Zeichnung
Außendurchmesser D1 |
38 mm |
---|---|
Bolzen-Vorarbeitsdurchmesser D2 |
12,56 mm |
Höhe H |
10 mm |
Abmessung Durchmesser D |
UNF 1/2 x 20 |
Durchmesser |
1/2 |
Anwendung – Beispielmaterialien Schneideisen
Baustähle allgemein | |
---|---|
1.0035 | S185 (St33) |
1.0036 | S235JRH |
1.0039 | S235JRG1+CR |
1.0060 | E335 (St60-2) |
Automatenstähle | |
---|---|
1.0718 | 11SMnPb30 |
1.0721 | 10S20 |
1.0726 | 35S20 |
1.0758 | 60SPb20 |
Einsatzstähle | |
---|---|
1.0401 | (C15) |
1.7016 | 17CR3 |
1.7131 | 16MnCr5 |
1.5919 | 15CrNi6 |
Vergütungsstähle unlegiert | |
---|---|
1.0402 | C 22 |
1.1151 | C22E (Ck22) |
1.0503 | C 45 |
1.1191 | C45E (Ck45) |
Reinkupfer, niedriglegiertes Kupfer | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
---|---|
2.1090.01 | G-CuSn7ZnPb |
2.1086.01 | G-CuSn10Zn |
Kunststoffe |
---|
PMMA |
POM |
PVC |
