Gewindeschneider für NPT Rohrgewinde ANSI B 1.20.1
In Deutschland wird in der Sanitär- und Heizungstechnik vor allem das Whitworth Rohrgewinde mit dem Kürzel G verwendet. Dabei handelt es sich aber nicht um das einzige Gewinde, das in diesem Bereich zum Einsatz kommt. Mit dem National Pipe Thread Standards aus den USA gibt es noch ein weiteres Rohrgewinde-System, das häufig zur Anwendung kommt. Das NPT Gewinde ist dabei der prominenteste Vertreter und wird für eine Vielzahl von Rohverbindungen eingesetzt.
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Ab Lager
Expressversand möglich
Im BAER Online-Shop finden Sie zahlreiche Artikel zum Herstellen, Nachbearbeiten und Überprüfen von NPT Rohrgewinden. Klicken Sie sich durch unsere Kategorien und finden Sie genau das Werkzeug, das Sie für Ihren Schneidfall benötigen!
Was ist das NPT Gewinde?
Beim NPT Gewinde handelt es sich um ein Rohrgewinde, das für eine Vielzahl von Verschraubungen ohne besondere Anforderungen an Rohren, Fittings und Armaturen verwendet wird. Es kommt in erster Linie in Nordamerika zum Einsatz, aber auch in Teilen Südamerikas wie Brasilien.
NPT Rohrgewinde: Das sind die Merkmale
Das NPT Rohrgewinde ist ein konisches Gewinde mit einem Kegel von 1:16, das nach ANSI B 1.20.1 genormt ist. Die Abkürzung NPT steht für National Pipe Taper, wobei der Begriff Taper auf die kegelige Form hinweist. Es handelt sich um ein zölliges Gewinde, alle Maße wie der Außendurchmesser werden folglich in Zoll angegeben. Die Angabe der Steigung erfolgt als Gänge pro Zoll.
Wie bei allen Rohrgewindearten ist die Frage der Dichtheit zentral. Eine Kombination aus NPT Außen- und Innengewinde ist nicht mechanisch dichtend, es muss also zusätzlich Dichtmittel verwendet werden.
Das NPT hat einen Flankenwinkel von 60°, was einen signifikanten Unterschied zum in Europa gebräuchlichen Whitworth Rohrgewinde mit 55° Flankenwinkel darstellt. Beide Gewindearten sind nicht kompatibel und sollten keinesfalls miteinander kombiniert werden, weil auf diese Weise keine dichten Verbindungen zustande kommen. Es gibt jedoch Adapter, die eine sichere Verschraubung ermöglichen.
Die NPT Gewindetabelle verstehen
Die NPT Gewindetabelle enthält Angaben über die Gewindegröße und die Steigung. Bei Rohrgewinden kann die Angabe des Nennmaßes in der Gewindekennung verwirren, weil diese nicht dem Außendurchmesser entspricht. Das ist darauf zurückzuführen, dass moderne Materialien Rohre mit Wänden in dünnerer Ausführung erlauben, was sich jedoch in erster Linie auf den Durchmesser innen auswirkt. Die Gewindebezeichnungen wurden an diese Entwicklung nie angepasst. Das Gewinde mit der Kennung 1″ – 11 1/2 NPT hat daher tatsächlich einen Außendurchmesser von 1,308 Zoll. Häufig verwendete Größen sind NPT 1/8 - 18, NPT 1/4 - 18, NPT 3/8 - 18 und NPT 1/2 - 14.
Die amerikanischen Rohrgewindearten
Das NPT ist nur eines von mehreren Rohrgewinden aus den USA. Die umfangreiche Liste der Ausführungen umfasst sowohl Gewinde für allgemeine Anwendungen als auch solche mit einem sehr speziellen Zweck. Zu letzteren gehört beispielsweise das NPTF Gewinde. Das Kürzel steht für National pipe taper fuel and oil und es handelt sich um eine Gewindeart, die zwar allgemein verwendet werden kann, jedoch im Speziellen für Brennstoffleitungen konzipiert wurde. Das NPTF ist ein trocken dichtendes Feingewinde.
Das NPT Gewinde im BAER Online-Shop

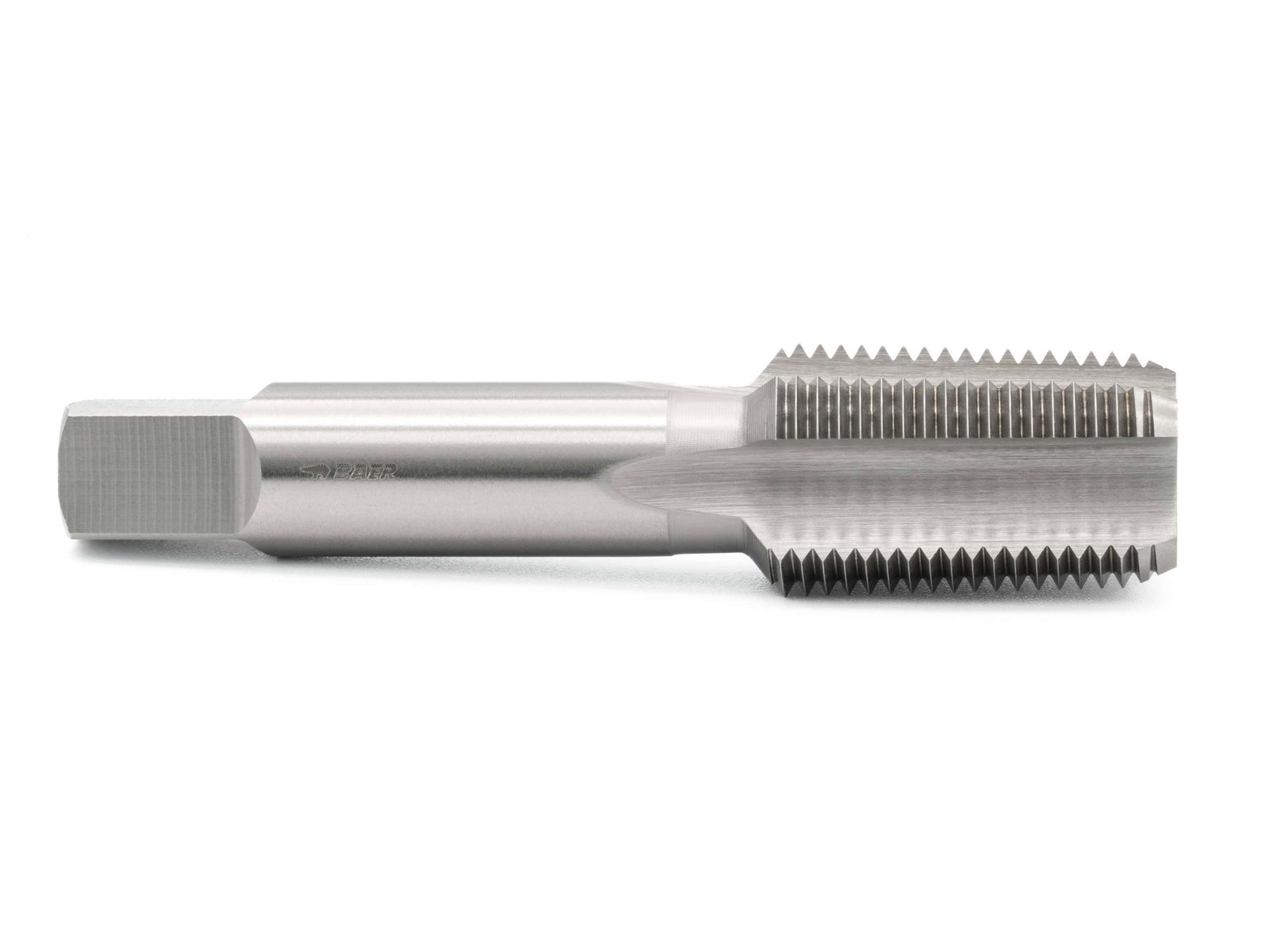

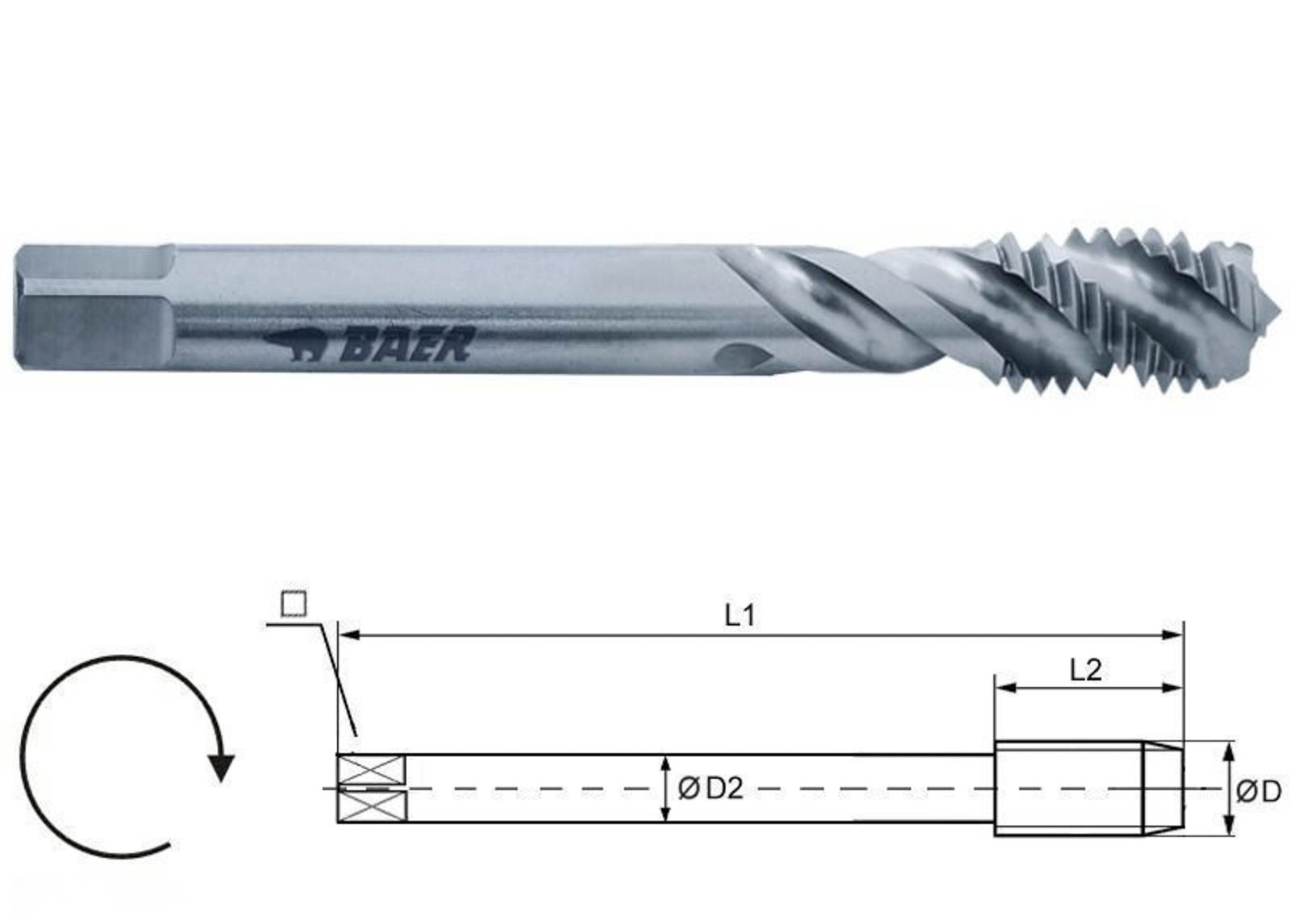

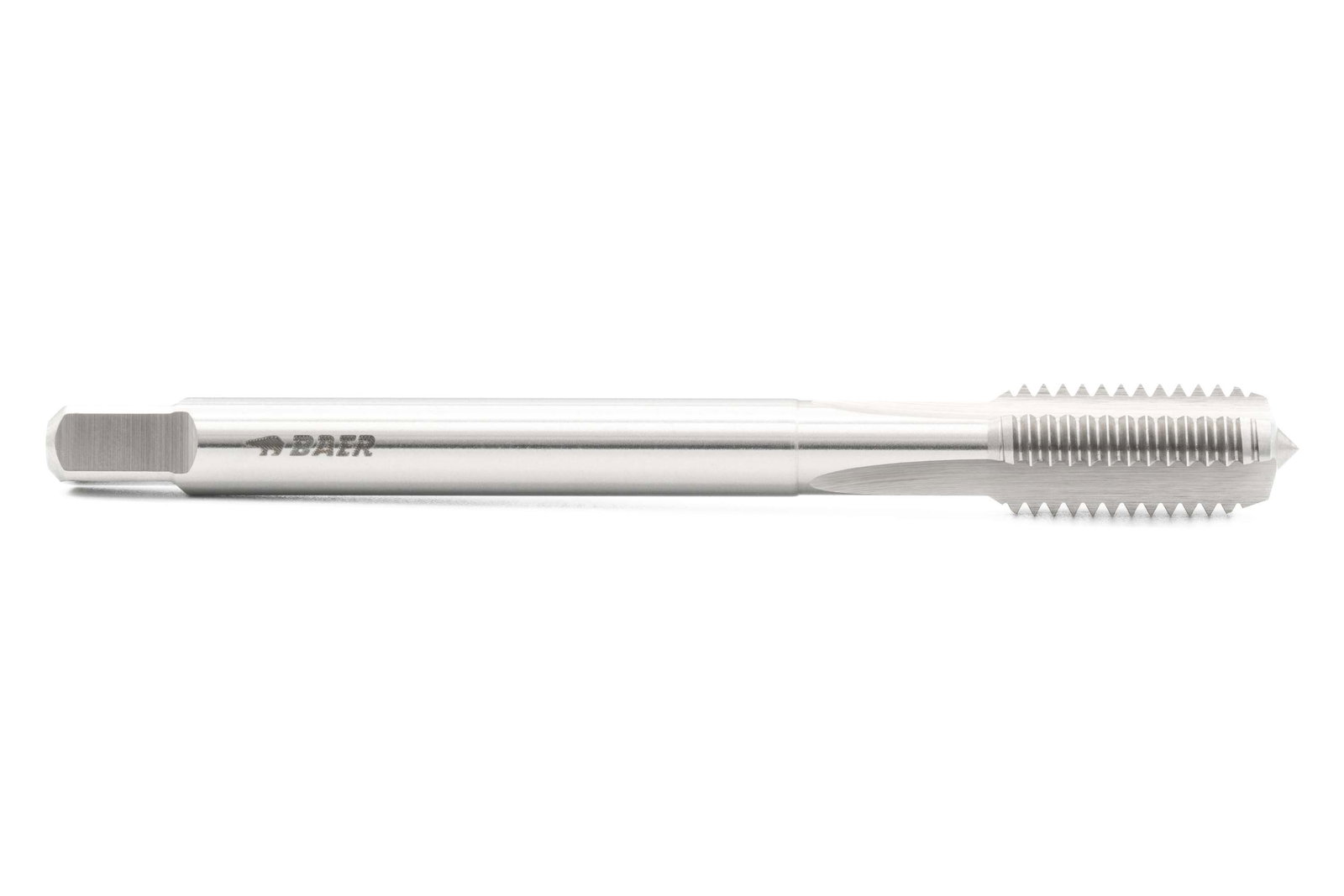

Mit einem NPT Gewindebohrer von BAER erzeugen Sie Gewinde im Handumdrehen - egal ob Sackloch oder Durchgangsloch. Auch Linksgewinde sind kein Problem. Mit einem NPT Einschnittgewindebohrer bleiben Sie flexibel und können entscheiden, ob Sie per Hand oder mit der Maschine arbeiten möchten. Für den häufigen Einsatz und schwierige Fälle empfehlen wir unsere NPT Maschinengewindebohrer, mit denen Sie durch Stahl wie durch Butter gleiten.
Außengewinde schneiden Sie schnell und einfach mit einem NPT Schneideisen. Runde Schneideisen finden Sie im Shop in vielen Größen. Um wenn es ums Nachschneiden geht oder Sie mit wenig Platz arbeiten müssen, dann werfen Sie doch mal einen Blick auf unsere Sechskantschneidmuttern. Diese können Sie mit einem normalen Maulschlüssel bedienen, was den Einsatz besonders flexibel macht.
Sie wollen direkt Ihren gesamten Bedarf an Werkzeugen zur Bearbeitung von NPT Gewinden mit einem Mal abdecken? Dann empfehlen wir unsere NPT Gewindeschneidsätze. Diese sind in zwei Größen erhältlich: NPT 1/8 - 1" und NPT 1/8 - 2". Enthalten sind nicht nur Gewindebohrer und Schneideisen in den angegebenen Gewindegrößen, sondern auch Schneideisenhalter und Windeisen, die Sie für die Anwendung benötigen. Alle Werkzeuge sind übersichtlich in einem optisch ansprechenden Holzkasten angeordnet, der sich optimal zum Transport und zur Lagerung eignet.

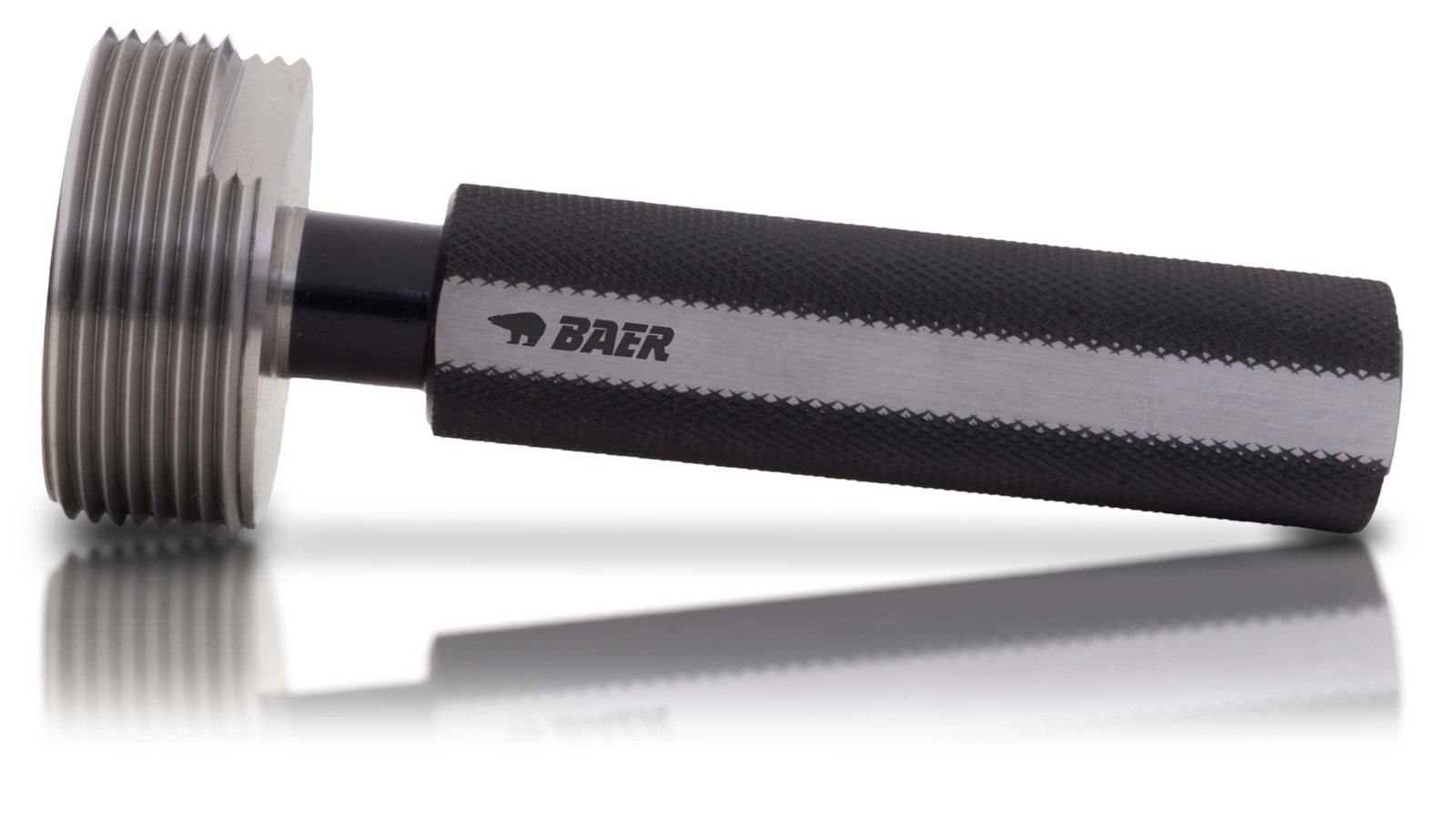

Nachdem Sie ein NPT Rohrgewinde geschnitten haben, wollen Sie vielleicht überprüfen, ob es auch innerhalb der von der Norm vorgegebenen Toleranzen liegt. Besonders unkompliziert gelingt das mit NPT Gewindelehren. Unsere Lehrdorne und Lehrringe für NPT Rohrgewinde sind absolut zuverlässig und liefern Ihnen präzise Ergebnisse.
Sie haben Fragen zu einem unserer Artikel oder benötigen eine umfassende Kaufberatung? Dann zögern Sie nicht, unseren Kundenservice zu kontaktieren. Wir helfen Ihnen mit all Ihren Anliegen gerne weiter!
