Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die Zoll Gewindeschneider von NPT1/8" bis NPT1" ermöglichen das Schneiden von Innengewinden und Außengewinden. Man nennt das NPT Gewinde auch amerikanisches Rohrgewinde.
Das Set enthält zweiteilige Handgewindebohrer-Sätze aus geschliffenem HSS-Stahl (High Speed Steel), was für lange Haltbarkeit und hohe Präzision sorgt. Außerdem sind HSS Schneideisen im Set enthalten, damit Sie jedes Gewinde problemlos schneiden können.

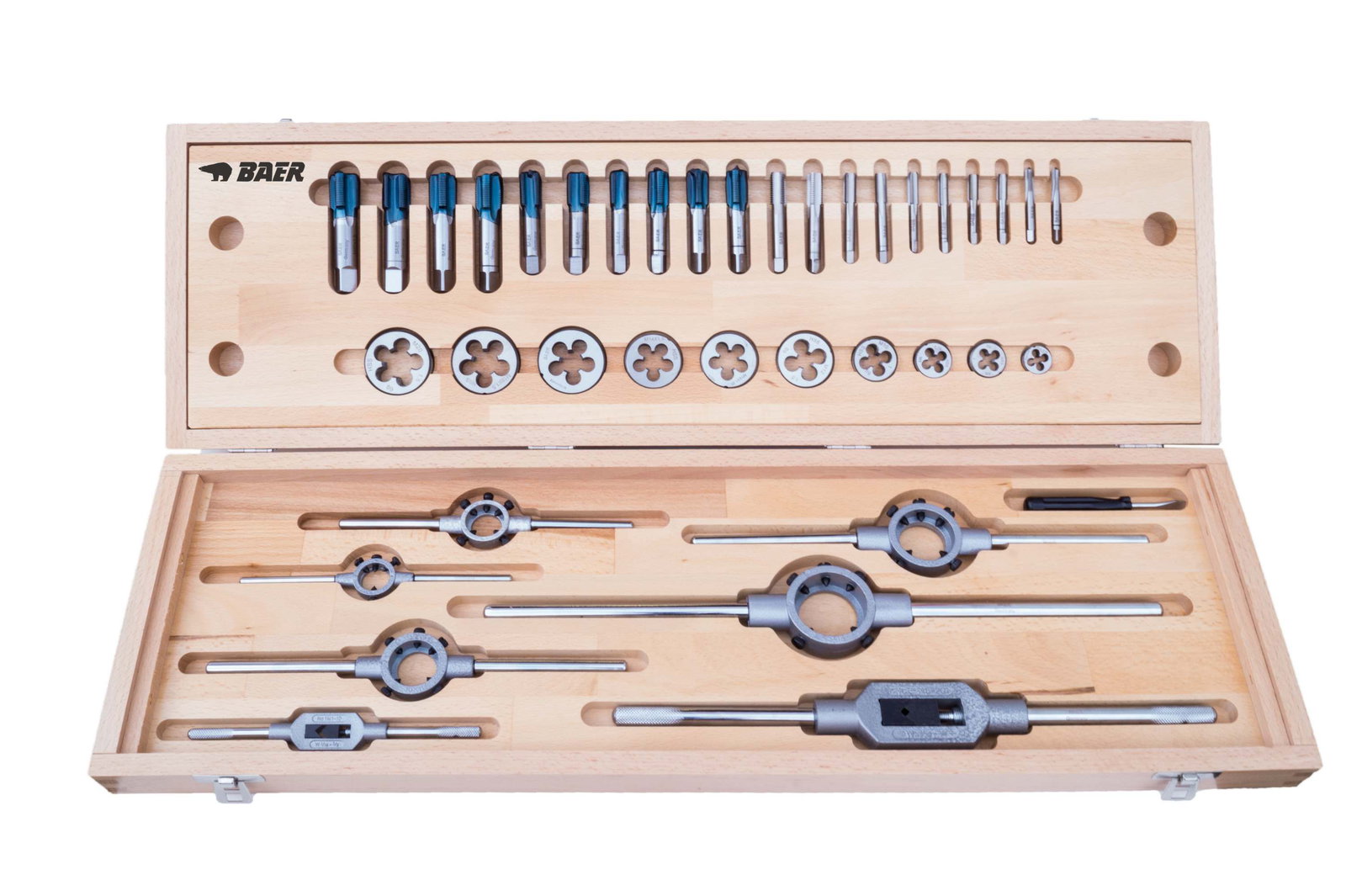

Das besondere Highlight dieses Sets ist die wunderschöne und langlebige Holzbox, die aus hochwertiger Buche hergestellt wird. Die Einlegefächer für die Gewindebohrer, Schneideisen, Windeisen und Schneideisenhalter sind passgenau ins Holz gefräst. Der Holzkasten ist so konzipiert, dass er durch seine stabile Bauform auch schwere Werkzeuge sicher und problemlos aufbewahren kann und dennoch alle Werkzeuge übersichtlich griffbereit liegen.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Ob Sie ein Profi oder Heimwerker sind, mit diesem Set können Sie jedes Innengewinde mühelos schneiden.
Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Holzbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser |
1/8 - 1" |
|---|---|
| Abmessung |
NPT 1/8 - 1" |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
NPT: National Pipe Thread bzw. Amerikanisches Rohrgewinde nach ANSI B 1.20.1 |
| Toleranz |
mittel |
| Richtung |
Rechts |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
mittel
Technische Informationen - Schneideisen
1,5
mittel
Satzinhalt
| BAER HSSG Handgewindebohrer 2-tlg. Sätze | NPT 1/8 x 27 | NPT 1/4 x 18 NPT 3/8 x 18 | NPT 1/2 x 14 NPT 3/4 x 14 | NPT 1" x 11,5 |
|---|---|
| BAER HSS runde Schneideisen | NPT 1/8 x 27 | NPT 1/4 x 18 NPT 3/8 x 18 | NPT 1/2 x 14 NPT 3/4 x 14 | NPT 1" x 11,5 |
| BAER verstellbare Druckguss-Windeisen | No. 1: M 1-10 | 1/16-3/8 | G 1/8 No. 3: M 5-20 | 7/32-3/4" | G 1/8-G 1/2 No. 5: M 13-32 | 1/2-1.1/4" | G 1/4-1" |
| BAER Schneideisenhalter (Durchmesser x Höhe in mm) | 30 x 11 | 38 x 14 | 45 x 18 | 55 x 22 65 x 25 |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Handeinsatz
Anwendung – Beispielmaterialien Gewindebohrer
| Allgemeine Baustähle | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Kunststoffe | |
|---|---|
| PMMA | |
| POM | |
| PVC | |
Weiterführende Informationen
- NPT National Pipe Thread ANSI B 1.20.1 Amerikanisches Rohrgewinde, kegelig
- Wissenswerte Informationen übers Gewindeschneiden
- Vergleich inch-mm
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
Handgewindebohrer-Sätze – geteiltes Leid ist halbes Leid
#Teamwork
Gewindeschneiden mit Handgewindebohrer-Sätzen ist die bewährte und traditionelle Methode, um ein ideales Innengewinde von Hand zu schneiden. Für den Anwender ist es einfacher, gerade in die Bohrung zu schneiden und so eine bessere Kontrolle beim Gewinde-Schneid-Prozess zu erhalten. Die BAER Handgewindebohrer-Sätze sind 2-teilig, nach DIN 352 gefertigt und zum Schneiden von National Pipe Thread Gewinden (auch NPT-Gewinde oder amerikanisches Rohrgewinde genannt) geeignet. Ein Satz besteht aus Vorschneider und Fertigschneider. Die beiden Gewindeschneider teilen sich die Arbeit des Gewindebohrens folgendermaßen auf:
- Vorschneider (1 Ring am Schaft): Form A, Anschnitt: 5-6 Gänge, trägt 65 % des Gewindeprofils ab
- Fertigschneider (kein Ring am Schaft): Form C, Anschnitt: 2-3 Gänge, trägt 100% des Gewindeprofils ab
Die BAER Handgewindebohrer besitzen einen Vierkantschaft, nach DIN10 gefertigt und sind speziell für den Einsatz in Windeisen oder Haltewerkzeugen geeignet. So können Sie Innengewinde von Hand schneiden, ohne dabei zu verkanten. Auch ist die geringere Kraftwirkung auf jeden einzelnen Gewindebohrer von Vorteil, da sich so die Bruchgefahr verringert. Zweiteilige Sätze mit Vor- und Fertigschneider verwenden man für Feingewinde wie zum Beispiel NPT, BSP, MF, BSF, UNF. Die BAER Handgewindebohrer können für gut zerspanbare Werkstoffe bis 900 N/mm², wie unlegierte und niedriglegierte Stähle eingesetzt werden und schneiden ein Durchgangs- und Sackloch bis 2 x D. Der Vorteil von mehrteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Das erleichtert es ein gerades und sauberes Gewinde von Hand zu schneiden.
Die Vorteile auf einen Blick:
- geringere Kraftwirkung auf jeden einzelnen Gewindebohrer → geringere Bruchgefahr
- bessere Kontrolle beim Gewinde-Schneid-Prozess
- für den Einsatz in Windeisen oder Haltewerkzeugen
HSSG Handgewindebohrer-Sätze (3-tlg.) DIN 352:
NPT 1/8 x 27 | NPT 1/4 x 18 | NPT 3/8 x 18 | NPT 1/2 x 14 | NPT 3/4 x 14 | NPT 1" x 11,5
HSS Schneideisen - für perfekte Außengewinde
#läuft rund
BAER Schneideisen dienen der Erzeugung von Außengewinden mit rundem Außenprofil. Sie möchten es von Hand oder per Maschine betätigen? Beides funktioniert. Diese BAER-Schneideisen aus Hochleistungs-Schnellarbeitsstahl HSS eignen sich für normale Anwendungen für unterschiedliche Materialien mit einer Festigkeit bis zu 800 N/mm². Dazu gehören folgende Werkstoffe: Allgemeine Baustähle, Automatenstähle, Einsatzstähle, unlegierte Vergütungsstähle, Reinkupfer, niedriglegiertes Kupfer und Kupfer-Zinn-Legierung (Bronze) kurzspanend, sowie Kunststoffe. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich. Außen befinden sich Bohrungen, hier können Sie das Schneideisen in den Schneideisenhalter fixieren und das Verdrehen bei der Anwendung verhindern. Die Spanlöcher, das sind Bohrungen bzw. Hohlräume zwischen den Schneiden, sorgen für den Spantransport. Sie nehmen die Späne auf, rollen sie und führen sie ab. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneideöl oder Schneidpaste schmieren. Unsere Gewindeschneider für Außengewinde können neben einem fairen Preis primär mit einer hervorragenden Qualität überzeugen. BAER Schneideisen – für perfekte Außengewinde.
Die Vorteile auf einen Blick:
- geringer Platzbedarf
- Einstellung ohne Aufwand
- Einsatz auf einfachen und Mehrspindel-Maschinen
- einfacher Werkzeug-Aufbau
- Benutzung von beiden Seiten
Technische Informationen:
- DIN EN 22568 (ehemals DIN 223 B)
- Gewindetoleranz: mittel
- Anschnitt: 1,5
HSS Schneideisen DIN 223 :
NPT 1/8 x 27 | NPT 1/4 x 18 | NPT 3/8 x 18 | NPT 1/2 x 14 | NPT 3/4 x 14 | NPT 1" x 11,5
PRO verstellbare Windeisen - passgenaue Haltewerkzeuge für Gewindebohrer
#passt wie Arsch auf Eimer
Das PRO verstellbare Windeisen ist ein Betätigungswerkzeug für Gewindebohrer aus einem High End Zinkdruckguss Körper, mit dem Innengewinde per Hand geschnitten werden können. Die herausragende Qualität des Windeisens liegt nicht nur im Material, sondern auch den Premium Spannbacken, den Haltegriffen und in der Geometrie, die das Werkzeug extrem stabil machen und sehr passgenau verwendbar machen. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten. Auf einer Seite lässt sich ein Hebel abdrehen, um auch in schwer zugänglichen Situationen arbeiten zu können.
PRO verstellbare Windeisen DIN 18140
No. 1: M 1 - M 10 | 1/16-3/8 | NPT 1/8
No. 3: M 5 - M 20 | 7/32-3/4" | NPT 1/8-1/2
No. 5: M 13 - M 32 | 1/2-1.1/4" | NPT 1/4-1"
PRO Schneideisenhalter mit Schneideisenführungen - besser gehts nicht
#Werkzeugperfektionisten
Unsere PRO Schneideisenhalter sind aus High End Zinkdruckguss gefertigt. Sie haben eine sehr stabile Bauform und sind dadurch sehr belastbar, verschleißfest und passgenau. Mit Schrauben fixieren Sie das Schneideisen in einem passenden Halter und verhindern so, dass es sich bei der Anwendung verdreht. Zudem erlaubt die Bauform den Einsatz der mit enthaltenen Schneideisenführungen. Die PRO Schneideisenführungen sind Automatenstahl mit oxidierter Oberfläche hergestellt. Damit sind sie passgenauer, stabiler und langlebiger als je zuvor. Sie ermöglichen eine optimale Führung, um ein lotrechtes Außengewinde zu schneiden. Wichtig ist beim Einsatz, dass die Bohrungen der Führung mit den Bohrungen des Schneideisens überlappen, um den Spantabtransport zu gewährleisten.
PRO Schneideisenhalter DIN 22568
30 x 11 mm | 38 x 14 mm | 45 x 18 mm | 55 x 22 mm | 65 x 25 mm
