Die Universalitätsskala der Gewindearten reicht von sehr allgemein bis hochspezialisiert. Eine Norm wie das metrische Regelgewinde hat mehr Einsatzgebiete, als sich aufzählen ließen und begegnet einem Handwerker oder leidenschaftlichem Bastler jeden Tag. Und dann gibt es am anderen Ende der Skala Gewinde wie das Ventilgewinde, die nur eine einzige Aufgabe haben, auf die sie dafür aber auch perfekt abgestimmt sind. Das Ventilgewinde für die Fahrzeugbereifung hilft dabei, dass die Luft bleibt, wo sie hingehört - nämlich im Reifen. Damit hat dieses Gewinde eine der anspruchsvolleren Aufgaben der weitläufigen Gewindefamilie. Damit es dieser Aufgabe auch stets gewachsen ist, sollte es sorgsam behandelt und gepflegt werden - mit Gewindewerkzeugen von BAER!
Was ist ein Ventilgewinde?
Ventile regulieren den Reifendruck in Fahrzeugreifen. Da sie dabei oft mechanischer Einwirkung und widrigen Umweltbedingungen ausgesetzt sind, ist es wichtig, sie zu schützen. Nur so kann gewährleistet werden, dass Ventile stets reibungslos funktionieren und sich der Luftdruck im Reifen nicht unerkannt verändert. Ventilgewinde sind dabei unerlässlich zum Schutz der Ventile. Sie halten die Ventilkappe an Ort und Stelle und verhindern damit, dass Schmutz von der Straße, eindringende Feuchtigkeit oder aufgewirbelter Staub die Leistung des Ventils beeinträchtigen. Übrigens finden sich Ventilgewinde nicht nur an motorisierten Fahrzeugen. Auch Ventile an Fahrradreifen benötigen so ein, um reibungslos zu funktionieren.
Diese Merkmale hat das Vg-Gewinde
Das Ventilgewinde nach DIN 7756, oft auch einfach als Vg Gewinde bezeichnet, bringt einige besondere Merkmale mit sich, die sie beachten sollten. Dem Profil nach handelt es sich beim Ventilgewinde um ein Spitzgewinde. Es hat einen Flankenwinkel von 60°. Die Gewindebezeichnung besteht aus dem Kürzel Vg und dem Nennmaß in mm. Die Gewindetabelle für das Ventilgewinde umfasst nur sieben Gewindegrößen zwischen 5mm und 12mm. Die Steigung wird in Gängen pro Zoll angegeben. Außerdem enthält die Tabelle Außendurchmesser und Kernlochdurchmesser für Bolzen und Mutter. Dabei werden immer ein Maximalwert und ein Minimalwert angegeben.
Diese Normen müssen Sie beim Ventilgewinde beachten
Wenn Sie in Deutschland nach einem Ventilgewinde suchen, dann ist meist das nach DIN 7756 gemeint. Dennoch gibt es bezüglich der Normen einige Besonderheiten und Abweichungen, die zu Verwirrung führen können. Folgende Fälle sollten Sie von dem heute hauptsächlich verwendeten Vg-Gewinde unterscheiden können:
Das Ventilgewinde nach ISO 4570
Neben dem DIN Ventilgewinde gibt es noch weitere Normen. Dieses Gewinde nach ISO 4570 ist hier weniger verbreitet. Erkennen können Sie es daran, dass das Kürzel lediglich aus dem Buchstaben V besteht, wohingegen das Gewinde nach DIN 7756 mit Vg abgekürzt wird. Um Verwechslungen zu vermeiden, sollten Sie also immer genau hinschauen und sowohl die Gewindebezeichnung als auch die zugrundeliegende Norm einem kurzen Check unterziehen. So lässt sich leicht ausschließen, dass Sie Werkzeug für das falsche Gewinde verwenden.
Unterschiede zwischen der alten und der neue DIN Norm zum Ventilgewinde
Das Ventilgewinde Vg ist nach DIN 7756 normiert. Die aktuelle Ausgabe dieser Norm stammt aus dem Jahr 1979. Daneben existiert aber auch noch eine ältere Ausgabe derselben Norm aus dem Jahr 1963. Diese enthält nicht nur eine Abmessung weniger als die aktuelle Norm, sondern weicht auch in Bezug auf den Flankendurchmesser deutlich ab. Die alte Norm sollte also für neue Ventilgewinde nicht mehr verwendet werden, ist aber auch Anfrage noch lieferbar.
Das Ventilgewinde der ERTRO
Die aktuelle DIN Norm für das Ventilgewinde ist außerdem identisch mit dem ETRTO Ventilgewinde der European Tyre and Rim Technical Organisation. Diese Organisation hat sich ganz der Vereinheitlichung von Felgen- und Reifengrößen verschrieben und folglich auch eine eigene Norm herausgebracht. Da diese sich mit der DIN Norm deckt, sind diese beiden Varianten austauschbar. Die ETRTO Norm umfasst allerdings nur fünf Gewindegrößen von Vg 5 bis Vg 9,6.
Das Ventilgewinde im BAER Onlineshop
Im BAER Online-Shop - Ihrem Gewindebohrer-Herstellern - finden Sie alles, was Sie benötigen, um Ihr Gewinde zu schneiden, zu reparieren oder zu bearbeiten. Egal ob Außengewinde oder Innengewinde, mit den BAER Gewindewerkzeugen gelingt Ihre Arbeit immer mühelos und mit höchster Präzision.
Gewindebohrer für das Ventilgewinde

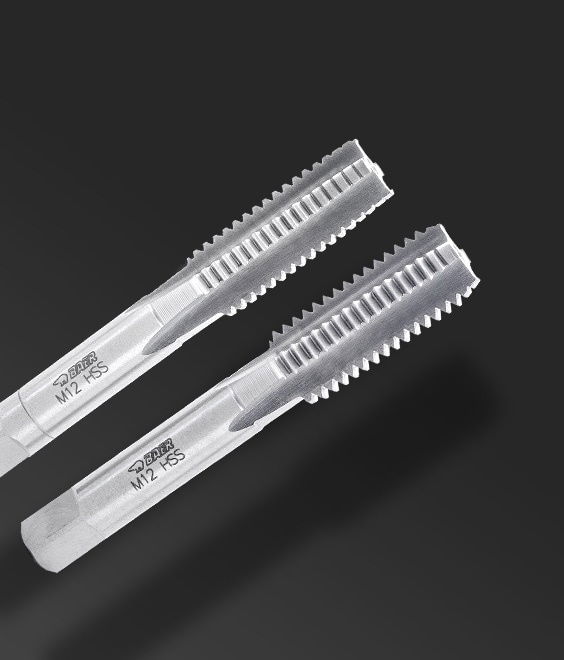

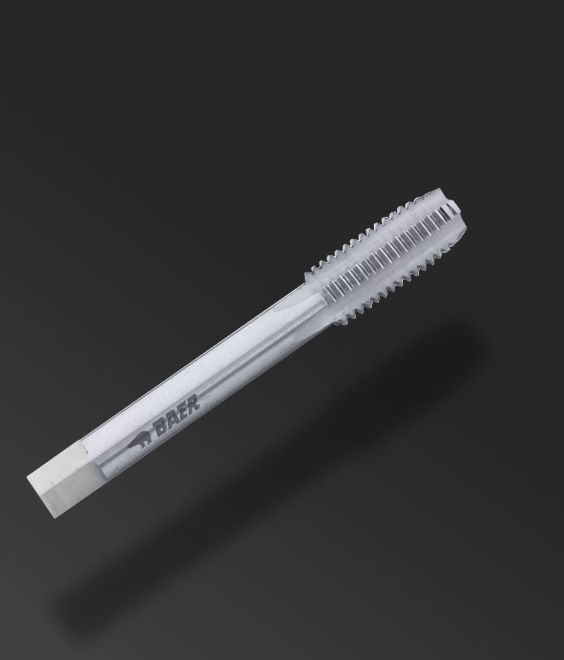

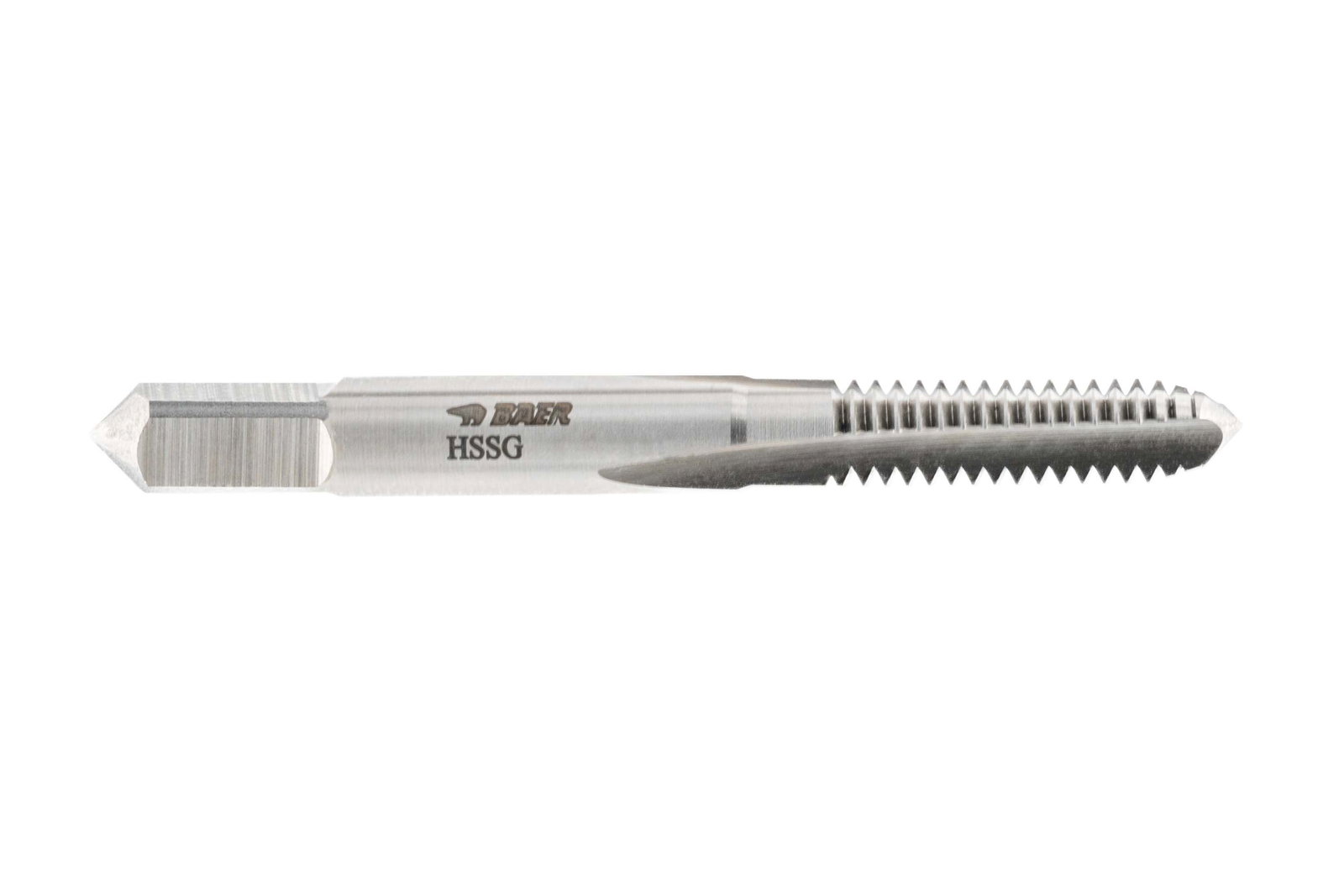

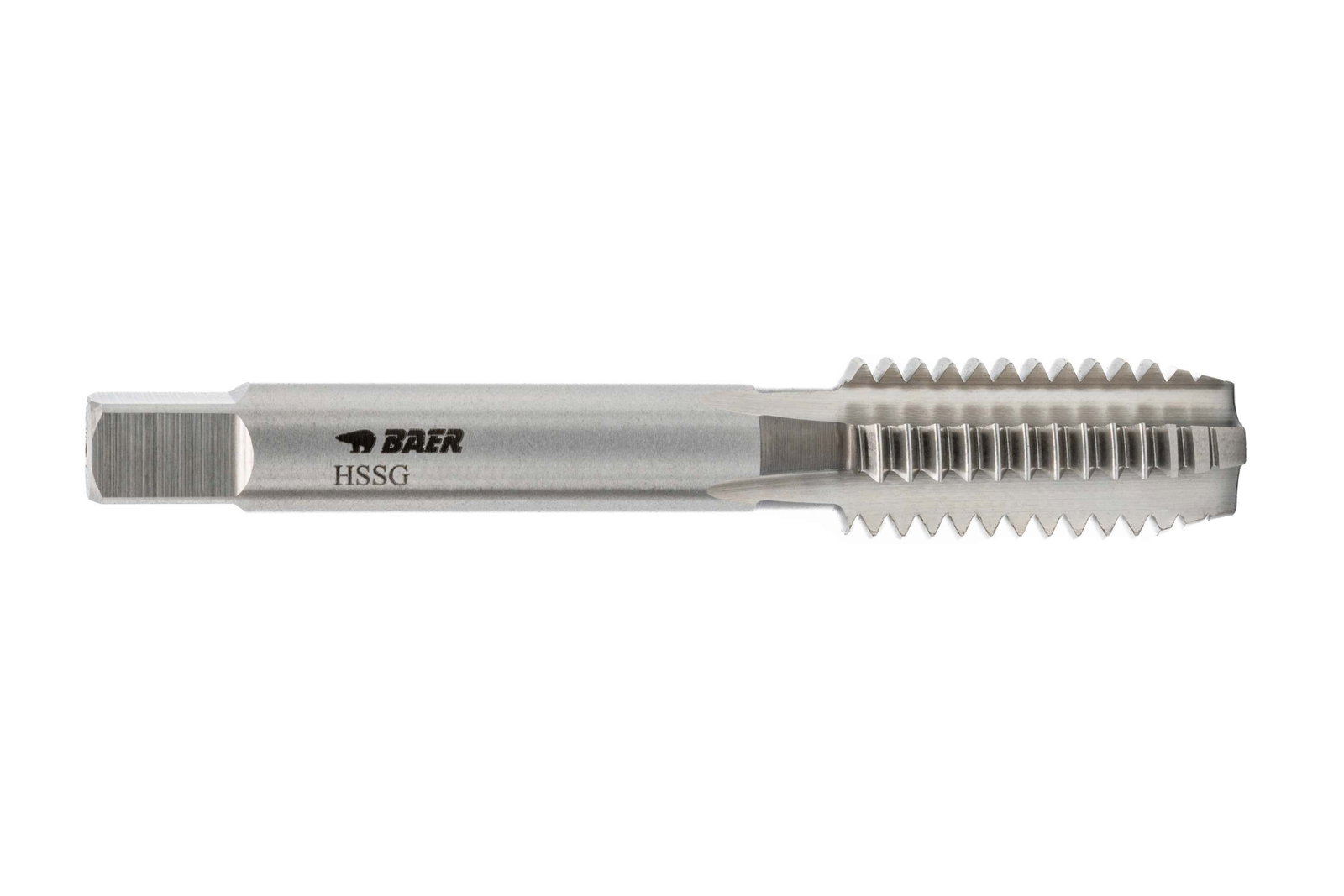

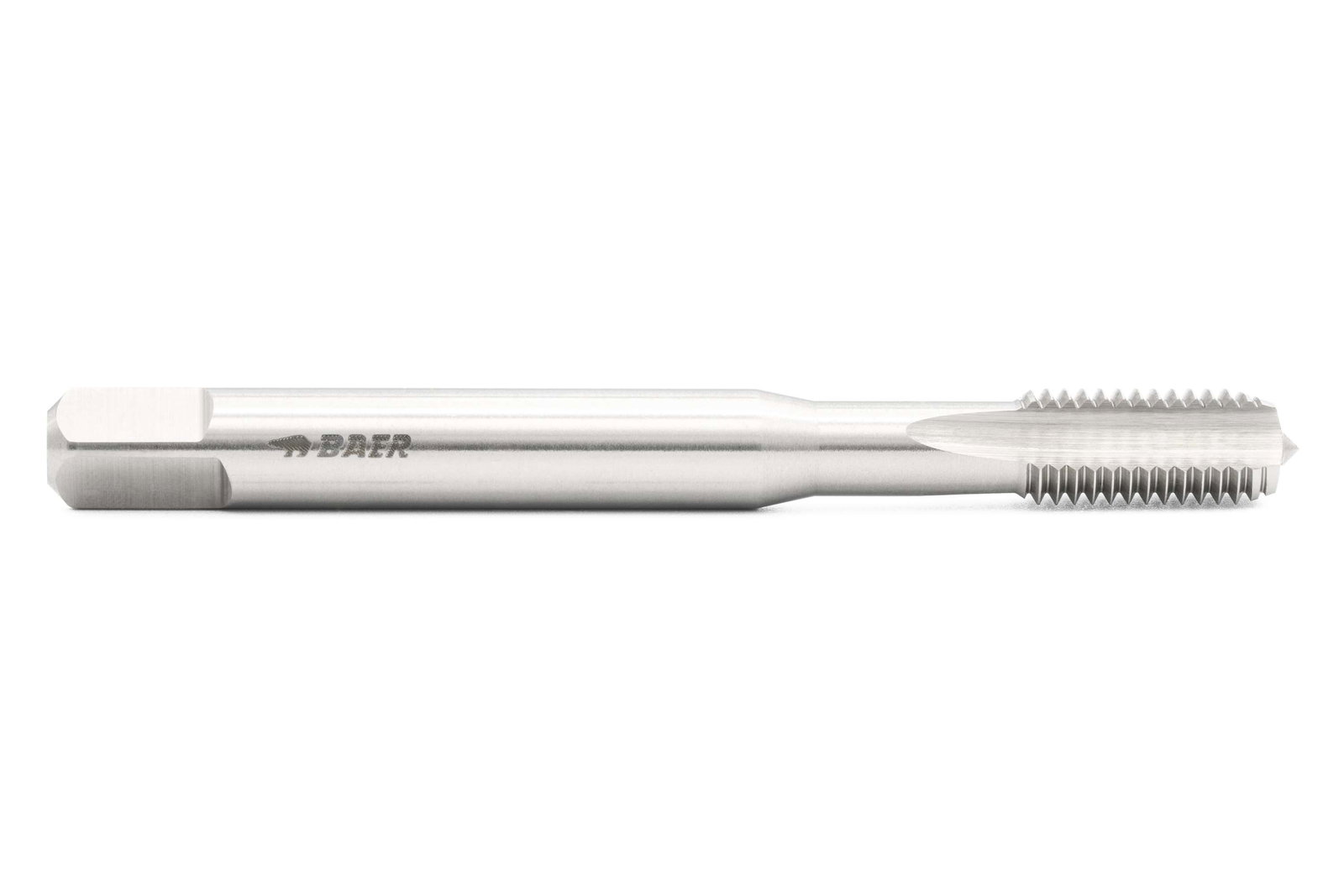

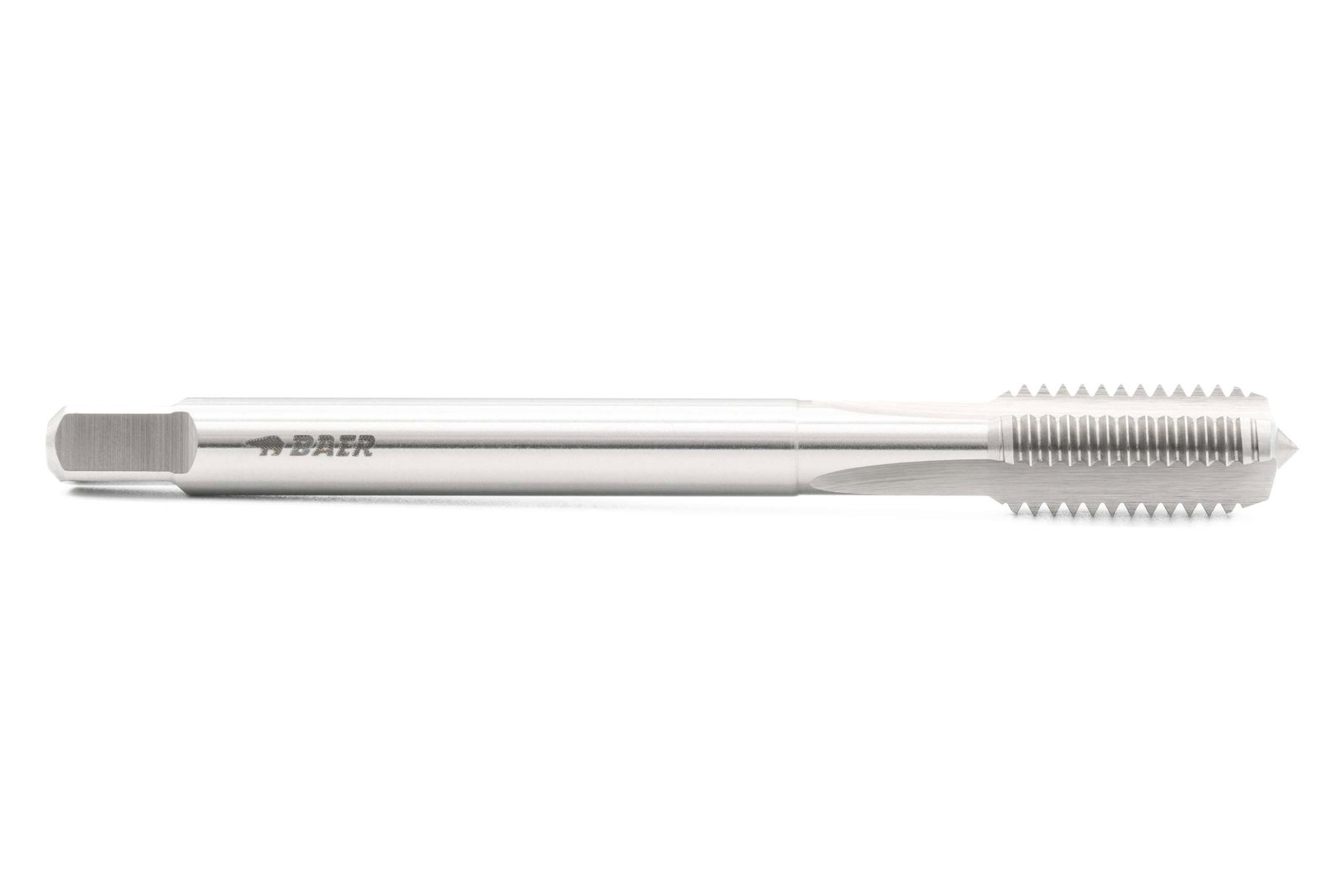

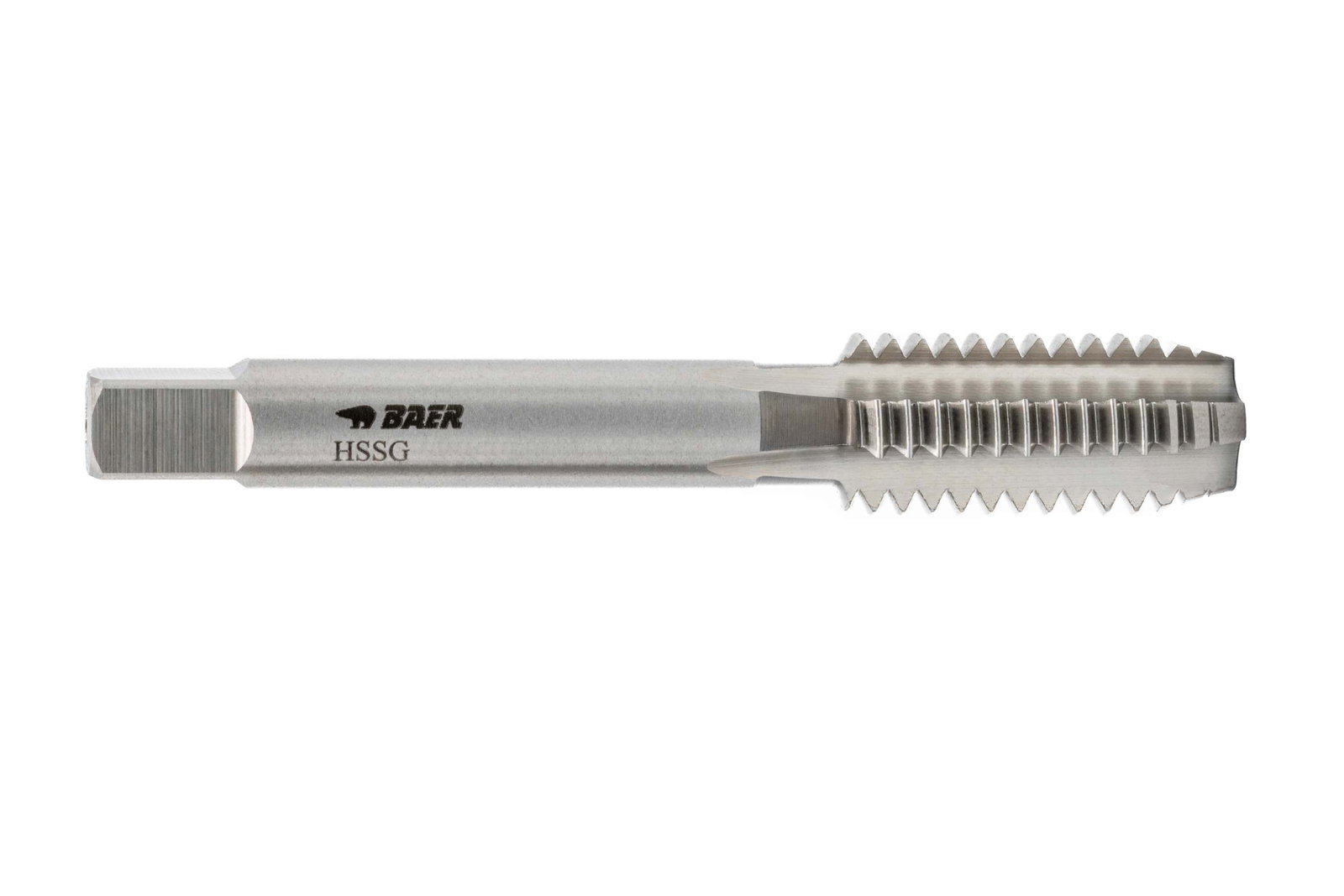

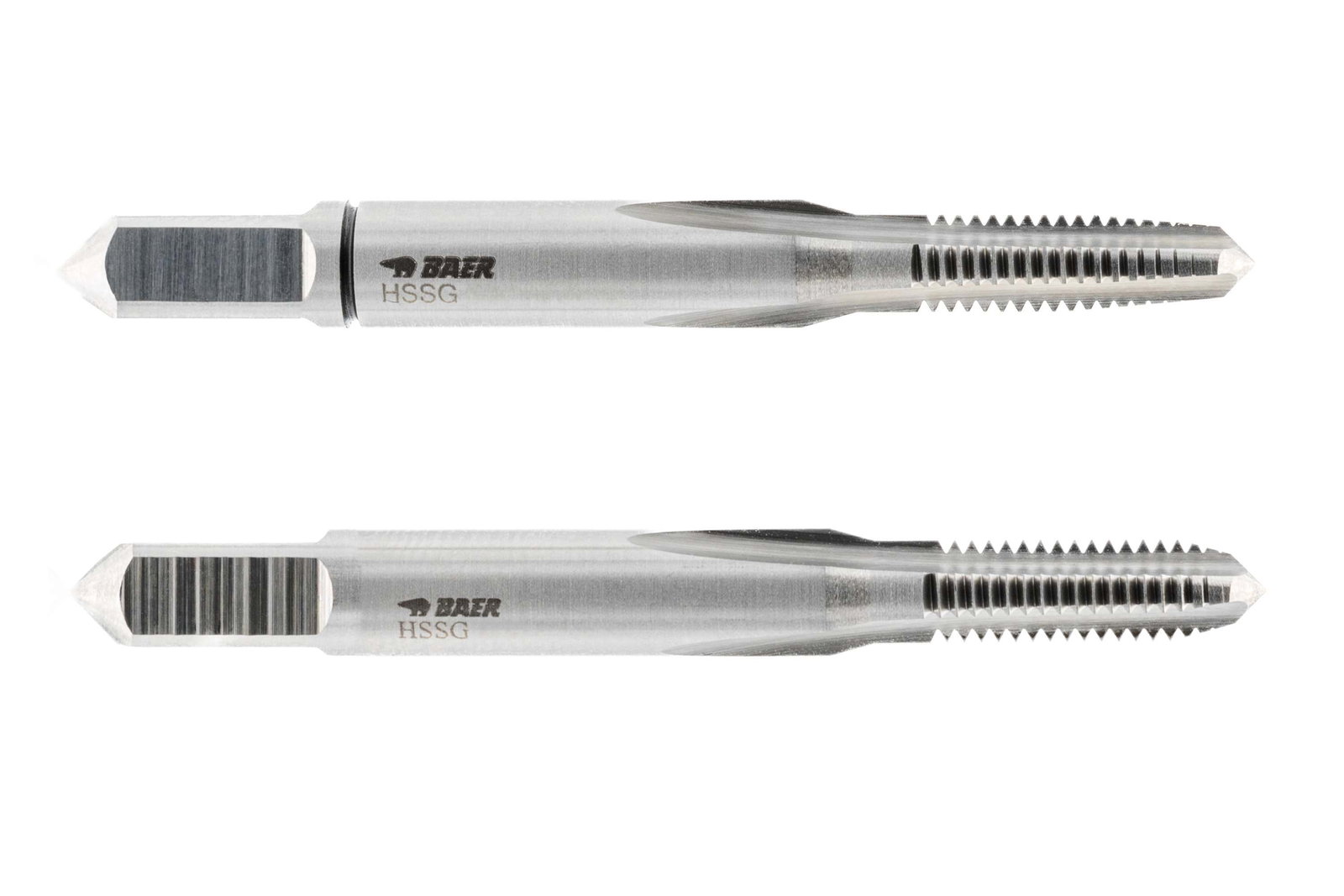

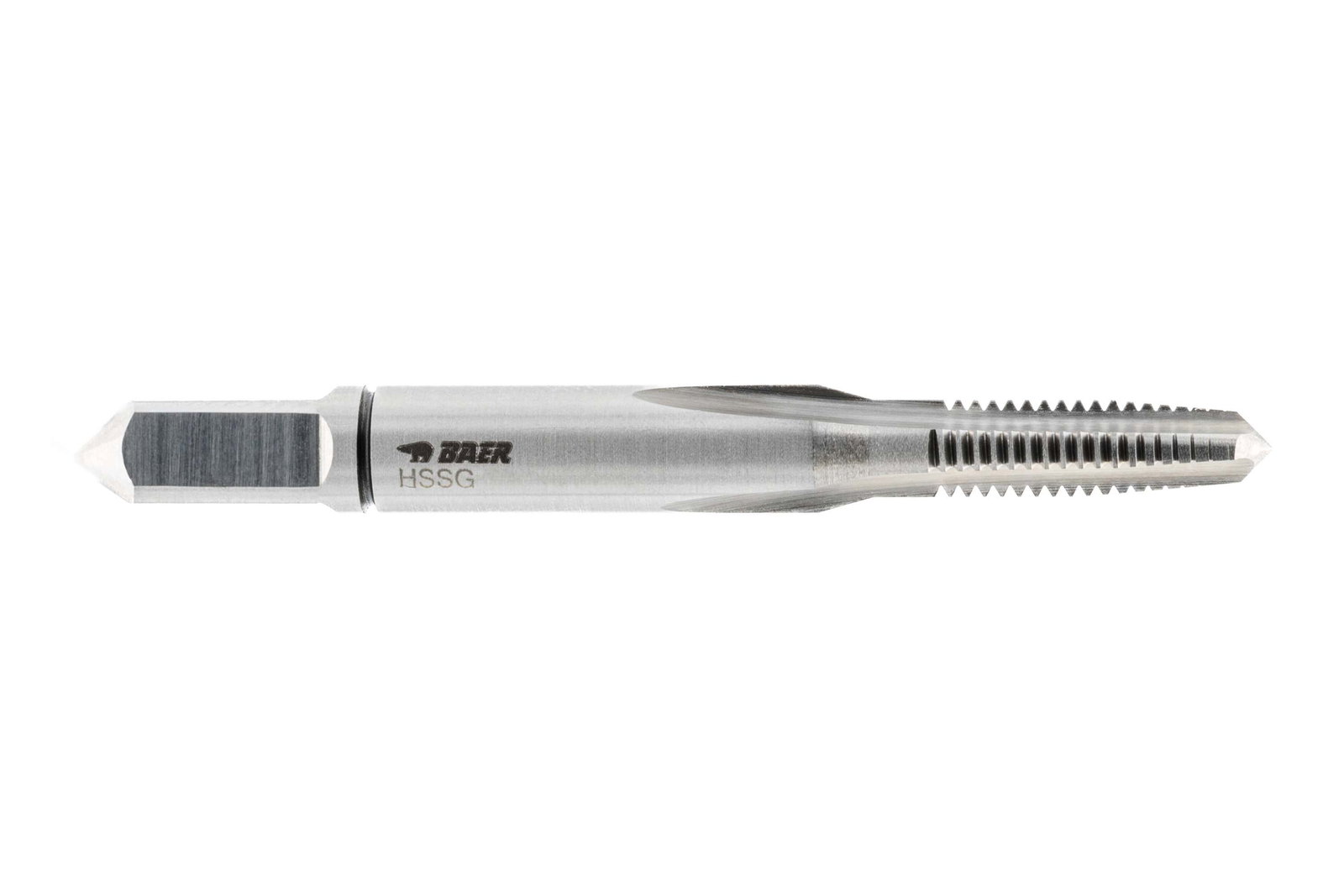

Für das Schneiden von Innengewinden stehen Ihnen im BAER Online-Shop Handgewindebohrer, Einschnittgewindebohrer und Maschinengewindebohrer zur Verfügung. Unsere Handgewindebohrer für Ventilgewinde können Sie in praktischen zweiteiligen Sätzen erwerben, in denen sich Vorschneider und Fertigschneider befinden. Beide Werkzeuge lassen sich natürlich auch einzeln nachbestellen. Wenn Sie Ihr Gewinde lieber mit maschineller Unterstützung schneiden möchten, dann greifen Sie bei unseren Maschinengewindebohrern zu. Mit einem Einschnittgewindebohrer bleiben Sie flexibel - manueller Einsatz oder Bearbeitung mit der Maschine sind beides Optionen für dieses Werkzeug.
Alle BaerCoil Gewindebohrer führen wir natürlich in allen von der Norm vorgesehenen Abmessungen. Die Werkzeuge sind außerdem aus hochwertigem Schnellarbeitsstahl gefertigt, was Ihnen nicht nur die Arbeit erleichtert, sondern auch für hohe Standzeiten sorgt.

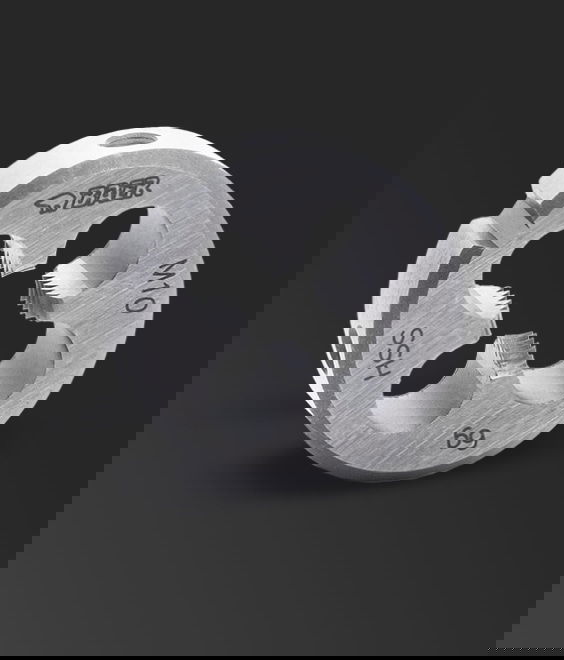

Schneideisen für das Ventilgewinde
Selbstverständlich können Sie auch Außengewinde mit unseren Werkzeugen für das Ventilgewinde schneiden. Unsere Schneideisen aus Schnellarbeitsstahl in allen verfügbaren Größen der DIN Norm lassen keine Wünsche offen.
Bitte beachten Sie: Auf diesen Seiten finden Sie die benötigten Werkzeuge für das Gewinde nach DIN 7756 von 1979. Sollten Sie sich für Ventilgewinde nach der älteren Ausgabe der DIN Norm oder für Ventilgewinde nach ISO 4570 interessieren, dann senden Sie uns bitte dazu eine Anfrage über unser Kontaktformular. Natürlich können Sie uns auf diesem Wege auch mit jedem anderen Anliegen, wie Fragen zu Schmiermitteln oder anderen Werkezeugen, stets erreichen.
