BAER HSSE Maschinengewindebohrer Form C - VG 5,2 x 24
Ab Lager
Expressversand möglich

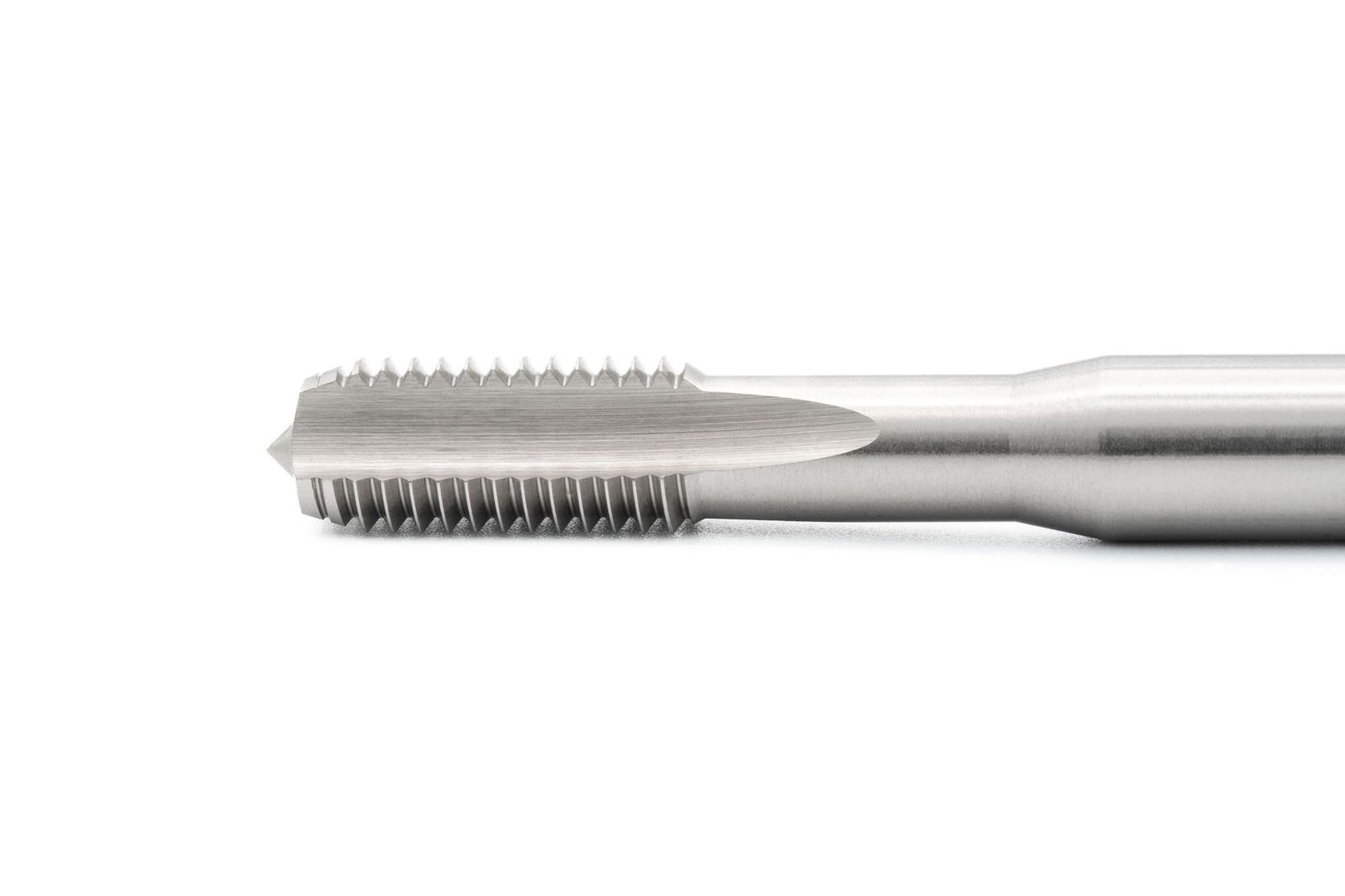

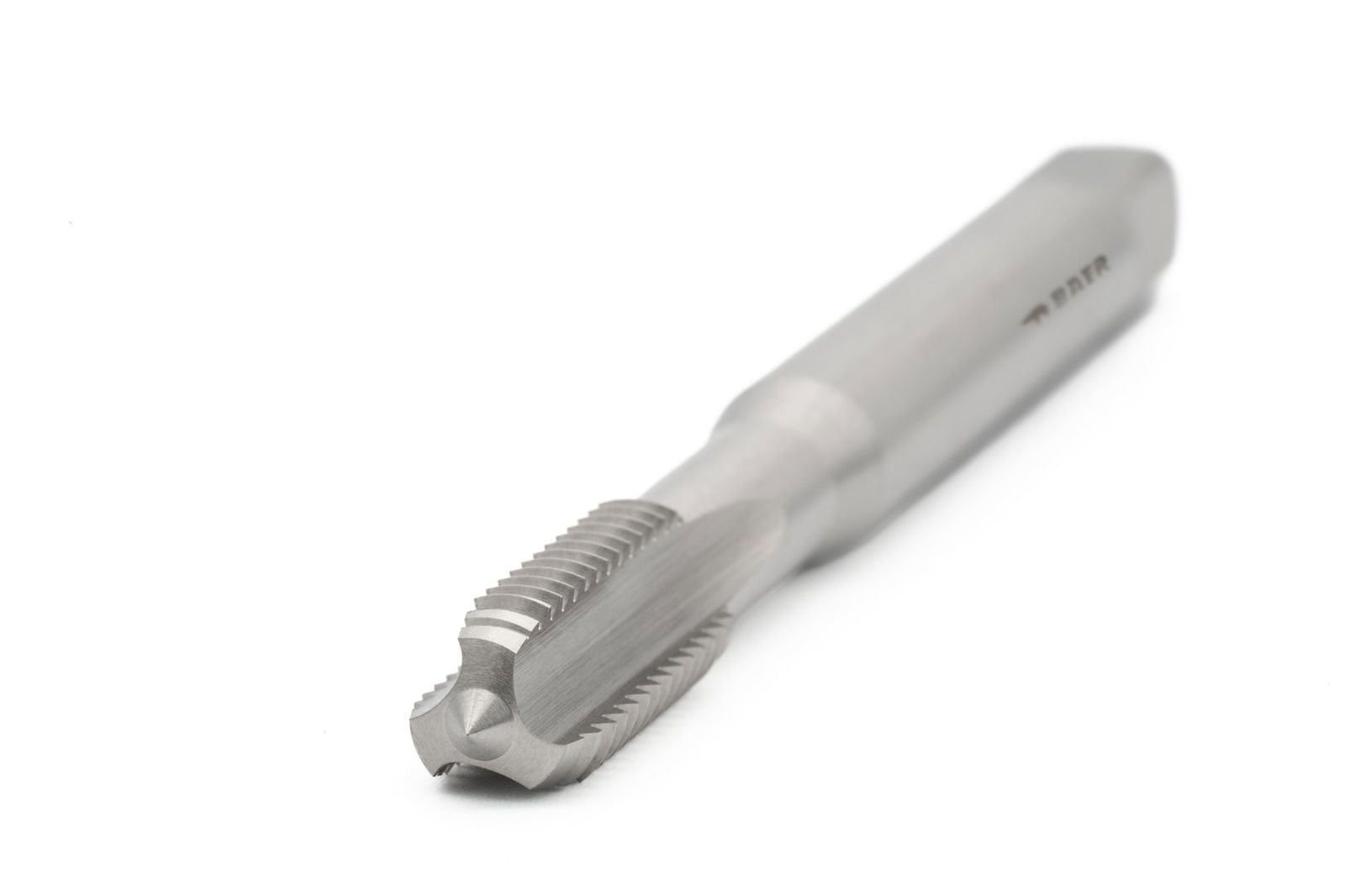

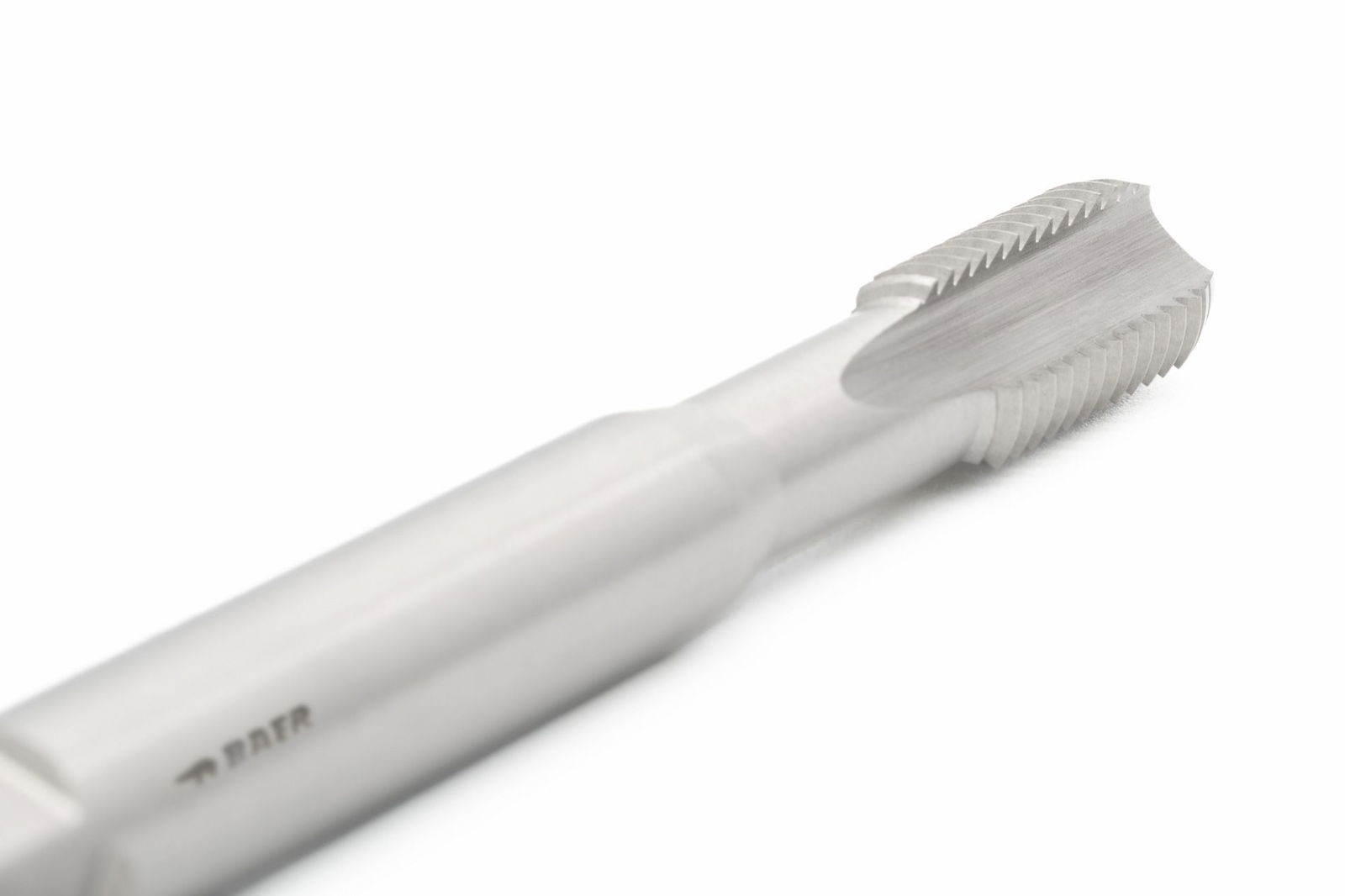

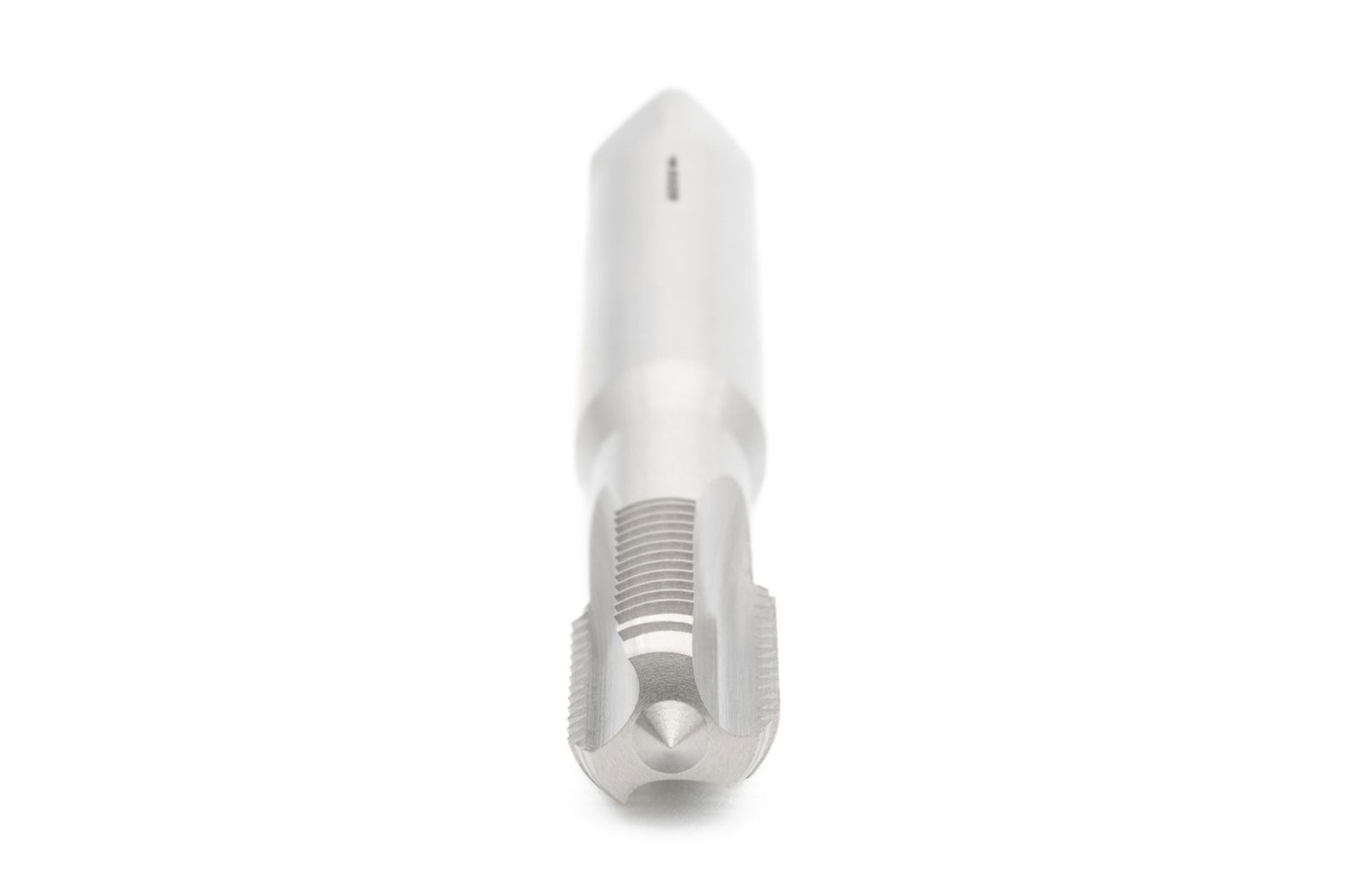

BAER HSSE Maschinengewindebohrer Form C - VG 5,2 x 24
- Vielseitigkeit trifft Präzision – Der ideale Gewindebohrer für Durchgangs- und Sacklöcher in allen Standardanwendungen!
- Maschinengewindebohrer aus hochlegiertem HSSE-Stahl
- Form C mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 1,5 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 800 N/mm².
- Verstärkter Schaft – Schaftdurchmesser ist größer als das Gewinde für extra Stabilität
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Maschinengewindeschneider kann für Durchgangslöcher und für Sacklöcher verwendet werden, da der kurze Anschnitt und die gerade Nutenform dafür sorgen, dass der Span in den Nuten bleibt und nicht abtransportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
5,2 |
|---|---|
| Nenndurchmesser in Zoll |
0,204 |
| Nenndurchmesser in mm |
5,18 |
| Steigung |
24 |
| Steigung in mm |
1,058 |
| Abmessung |
VG 5,2 x 24 |
| Vierkant |
4,9 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
VG: Ventilgewinde nach DIN 7756 |
| Toleranz |
mittel |
| Richtung |
Rechts |
| Standard |
DIN 2184-1 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |
4,25 mm
Durchgangs- und Sackloch bis 1,5 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 800 N/mm² | 22,2 HRC
mittel
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 800 N/mm²
- Unlegierte und niedriglegierte Stähle
Beispielanwendungen
- Ventilgewinde
- Gewinde für Sclaverandventil
- Gewinde für Sclaverand-Ventil
- Gewinde für Französisches Ventil
- Gewinde für Prestaventil
- Gewinde für Rennradventil
- Gewinde für Schlauchreifenventil
- Gewinde für Reginaventil
- Gewinde für Regina-Ventil
- Gewinde für Italienisches Ventil
Technische Zeichnung
| D1 |
VG 5,2 x 24 |
|---|---|
| D2 |
6 mm |
| L1 |
80 mm |
| L2 |
17 mm |
| Durchmesser |
5,2 |
| Vierkant |
4,9 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
