BAER HSSE Einschnittgewindebohrer 35° RSP - RC (BSPT) 1/8 x 28
30,39 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BAER HSSE Einschnittgewindebohrer 35° RSP - RC (BSPT) 1/8 x 28
Dieser BAER Einschnittgewindebohrer ist besonders für den Einsatz mit der Maschine ausgelegt. Durch die 35° Rechtspirale der Spannuten werden die Späne nach oben aus der Sacklochbohrung transportiert. Spiralnuten bewirken jedoch eine erhöhte Bruchgefahr beim Einsatz per Hand. Deshalb ist auf eine exakte Führung zu achten. Ideal ist dabei eine Maschinenführung. Der Gewindeschneider schneidet das fertige Innengewinde in nur einem Arbeitsgang. Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden und benötigt keine Vorarbeiten durch einen Vorschneider oder Mittelschneider.
Baumasse
Durchmesser |
1/8 |
---|---|
Steigung |
28 |
Abmessung |
RC (BSPT) 1/8 x 28 |
Eigenschaften
Produktgruppe |
Gewindebohrer |
---|---|
Produktart |
Einschnittgewindebohrer |
Gewindenorm |
RC (BSPT): Konisches Whitworth Rohrgewinde nach ISO 7/1 DIN EN 10226-2 |
Toleranz |
mittel |
Richtung |
Rechts |
Standard |
JIS B-4445 |
Material |
HSSE blank |
Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
6,3 mm
Sackloch bis 2 x D
Form C 35° RSP
2-3 Gänge
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
mittel
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Sacklöcher
- für den Maschineneinsatz

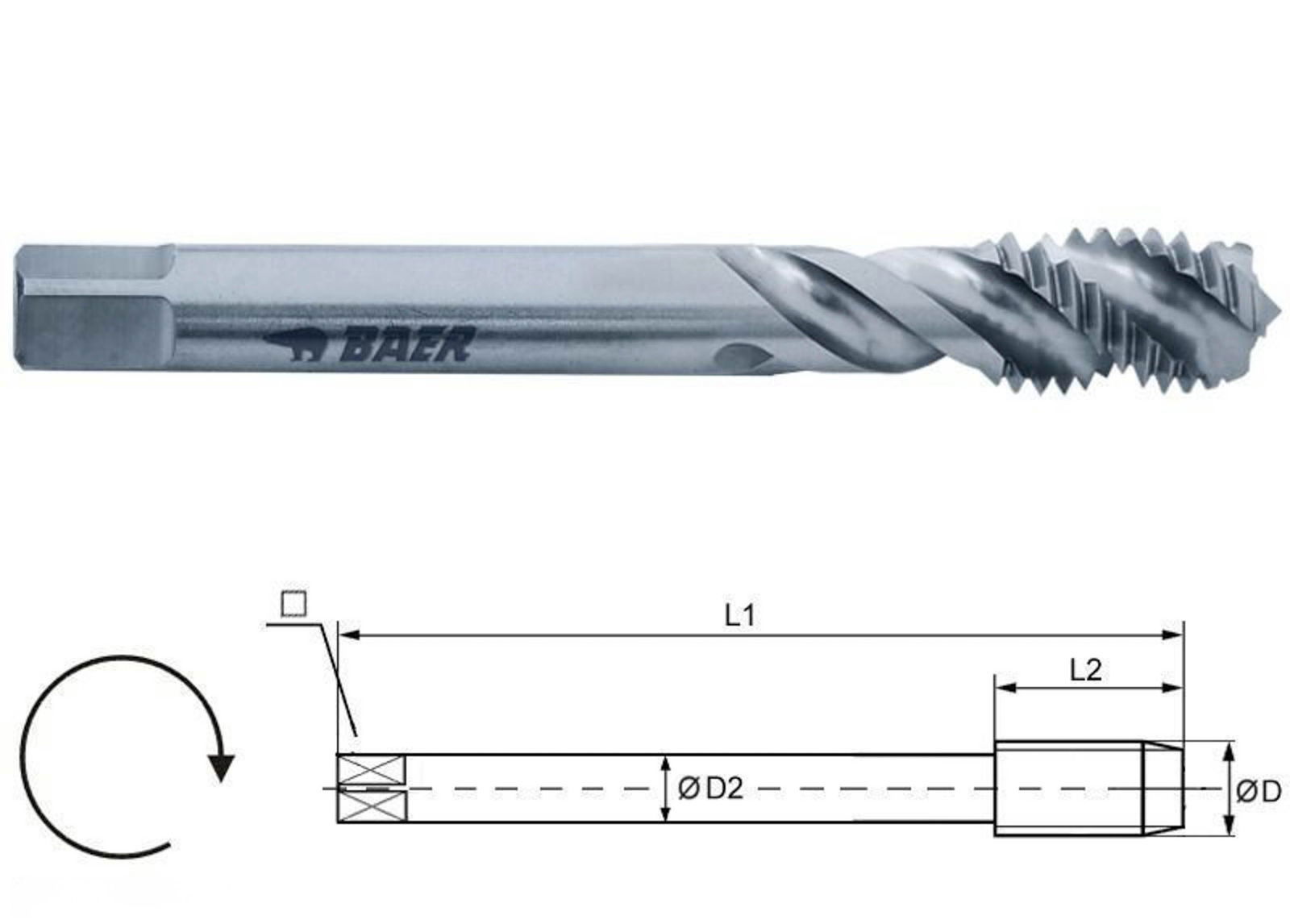

Technische Zeichnung
D1 |
RC (BSPT) 1/8 x 28 |
---|---|
D2 |
8 mm |
L1 |
55 mm |
L2 |
19 mm |
Durchmesser |
1/8 |
Vierkant |
6 mm |
Anwendung – Beispielmaterialien Gewindebohrer
Baustähle unlegiert | |
---|---|
1.0035 | S185 (St33) |
1.0036 | S235JRH |
1.0038 | RSt37-2 |
1.0039 | S235JRG1+CR |
1.0044 | St44-2 |
1.0060 | E335 (St60-2) |
1.0116 | St37-3 |
1.0570 | St 52-3 |
Baustähle legiert | |
---|---|
1.5415 | 15Mo3 |
1.5423 | 16Mo5 |
1.5622 | 14Ni6 |
1.7335 | 13CrMo44 |
1.7337 | 16CrMo44 |
1.7715 | 14MoV63 |
Automatenstähle | |
---|---|
1.0711 | 9S20 |
1.0715 | 9SMn28 |
1.0718 | 11SMnPb30 |
1.0721 | 10S20 |
1.0723 | 15S20 |
1.0726 | 35S20 |
1.0737 | 9SMnPb36 |
1.0758 | 60SPb20 |
Einsatzstähle | |
---|---|
1.0401 | (C15) |
1.7016 | 17CR3 |
1.7131 | 16MnCr5 |
1.5919 | 15CrNi6 |
Vergütungsstähle unlegiert | |
---|---|
1.0402 | C 22 |
1.1151 | C22E (Ck22) |
1.0503 | C 45 |
1.1191 | C45E (Ck45) |
Stahlguss | |
---|---|
1.0420 | GS-38 |
1.5419 | GS-22 Mo 4 |
1.6750 | GS-20 NiCrMo3 7 |
1.7357 | GS-17 CrMo 5 5 |
Temperguss | |
---|---|
0.8145 | EN-GJMB 450-6 |
0.8170 | EN-GJMB 700-2 |
0.8045 | EN-GJMW-450-7 |
0.8055 | EN-GJMW-550-4 |
Reinkupfer niedriglegiert | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
Messing kurzspanend | |
---|---|
2.0401 | CuZn39Pb3 |
Messing langspanend | |
---|---|
2.0321 | CuZn37 |
2.0335 | CuZn36 |
2.0360 | CuZn40 |
Aluminium Guss Si > 5-12 % | |
---|---|
3.2161 | G-AlSi8Cu3 |
3.2163 | G-AlSi9Cu3 |
3.2381 | G-AlSi10Mg |
3.2583 | G-AlSi12(Cu) |
Gusseisen mit Lamellengraphit | |
---|---|
0.6010 | EN-GJL 100 (GG-10) |
0.6020 | EN-GJL 200 (GG -20) |
0.6025 | EN-GJL 250 (GG-25) |
0.6030 | EN-GJL 300 (GG -30) |
Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
---|---|
2.1090.01 | G-CuSn7ZnPb |
2.1086.01 | G-CuSn10Zn |
2.1097 | G-CuSn5ZnPb |
Reinkupfer, niedriglegiertes Kupfer | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
