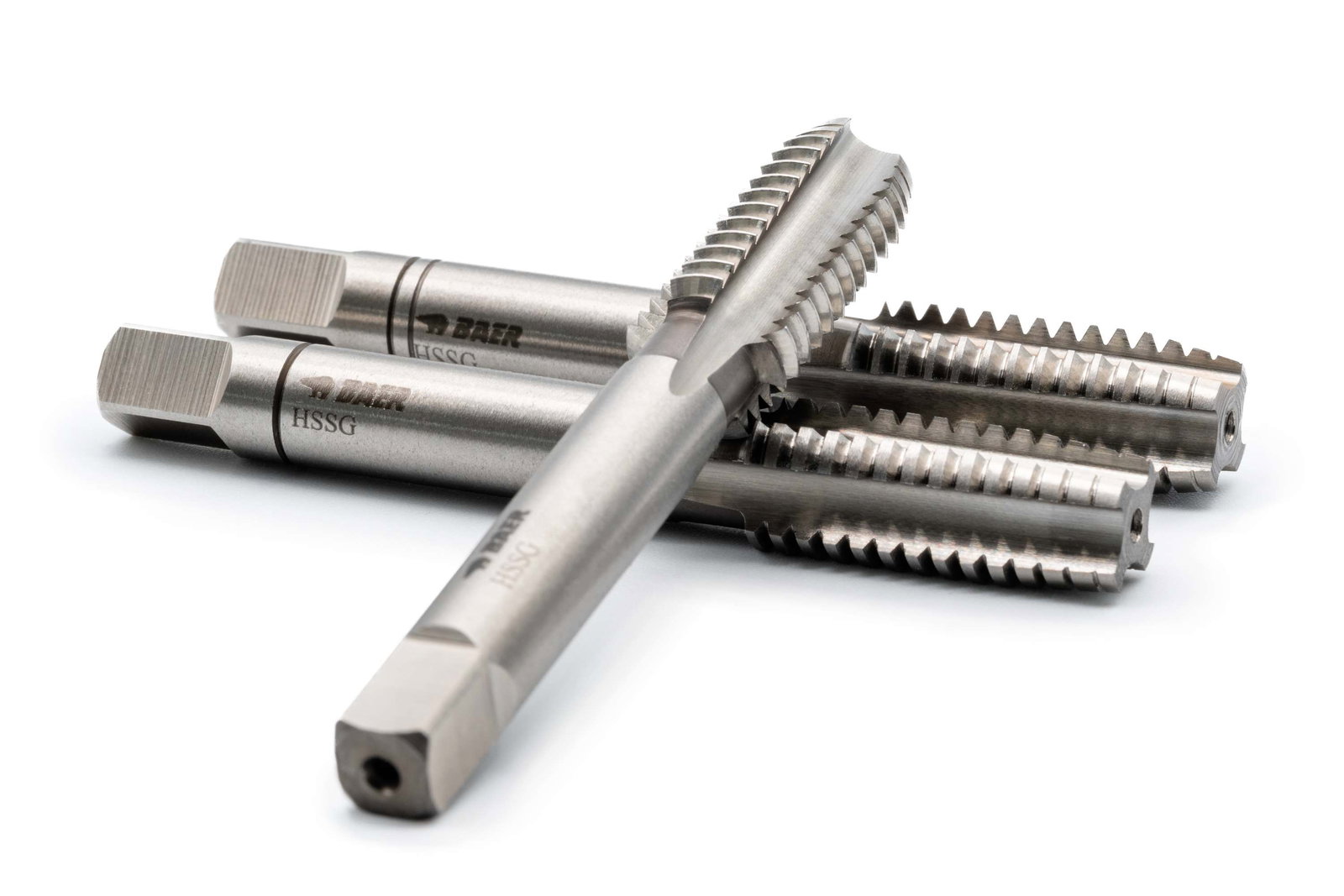

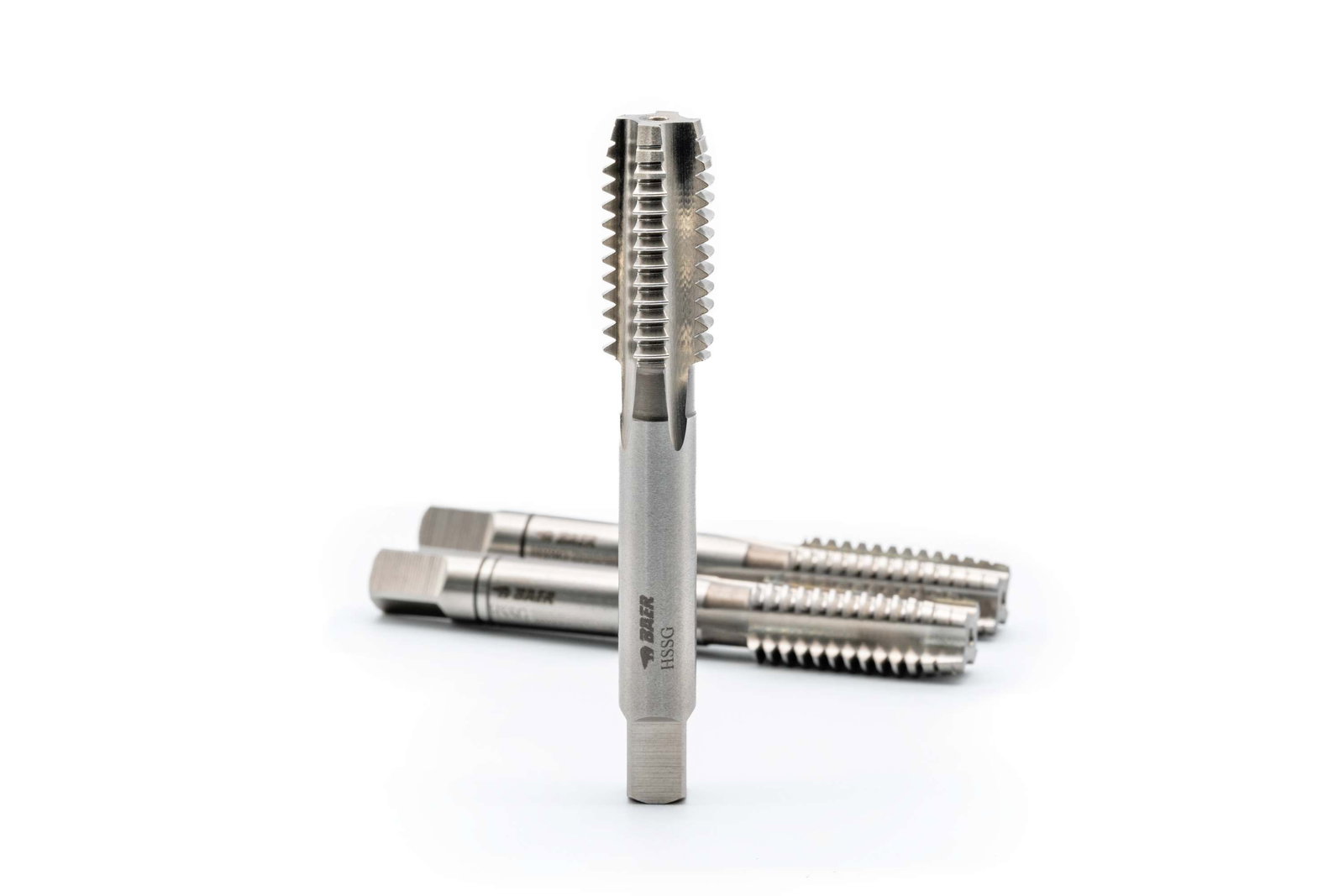

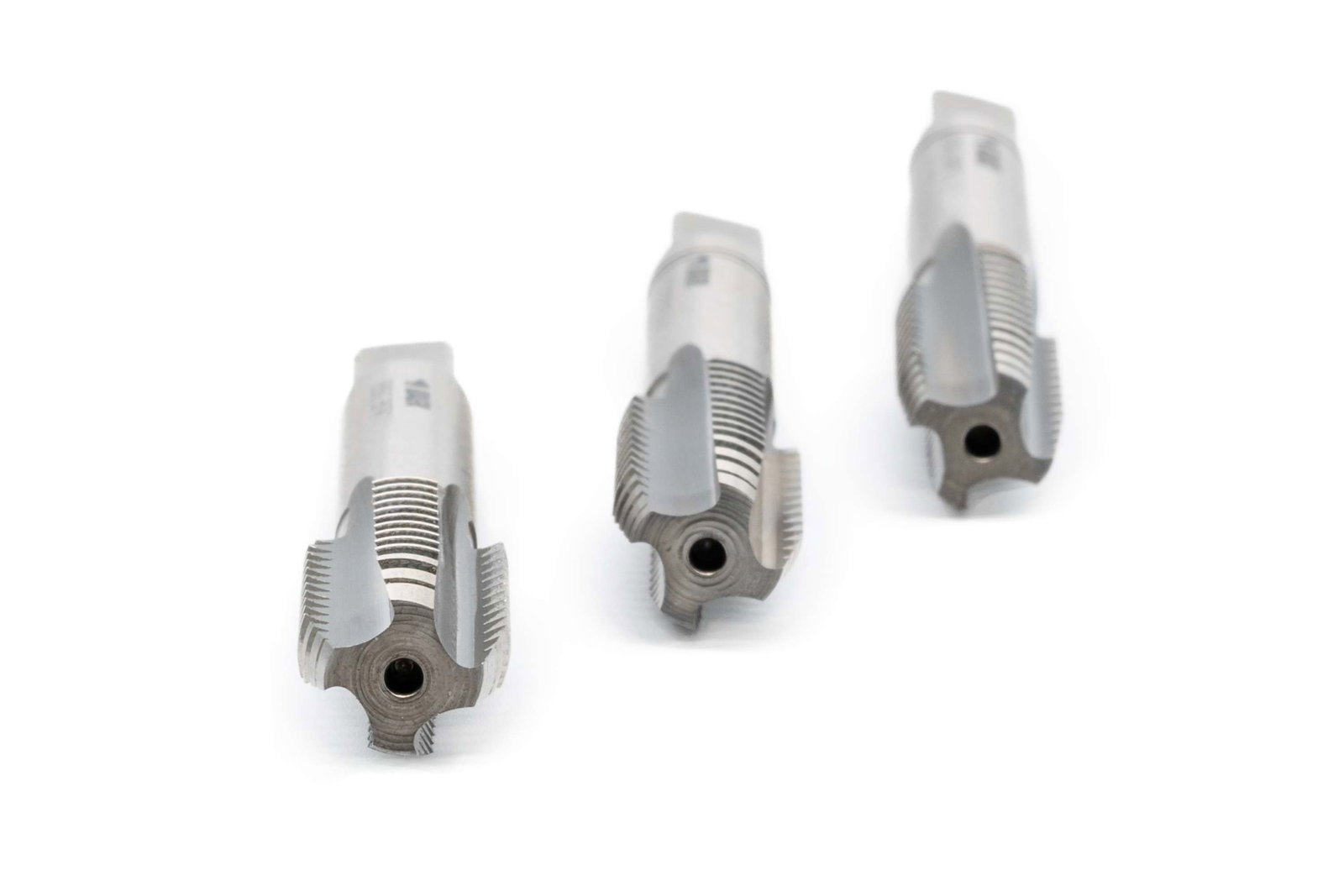

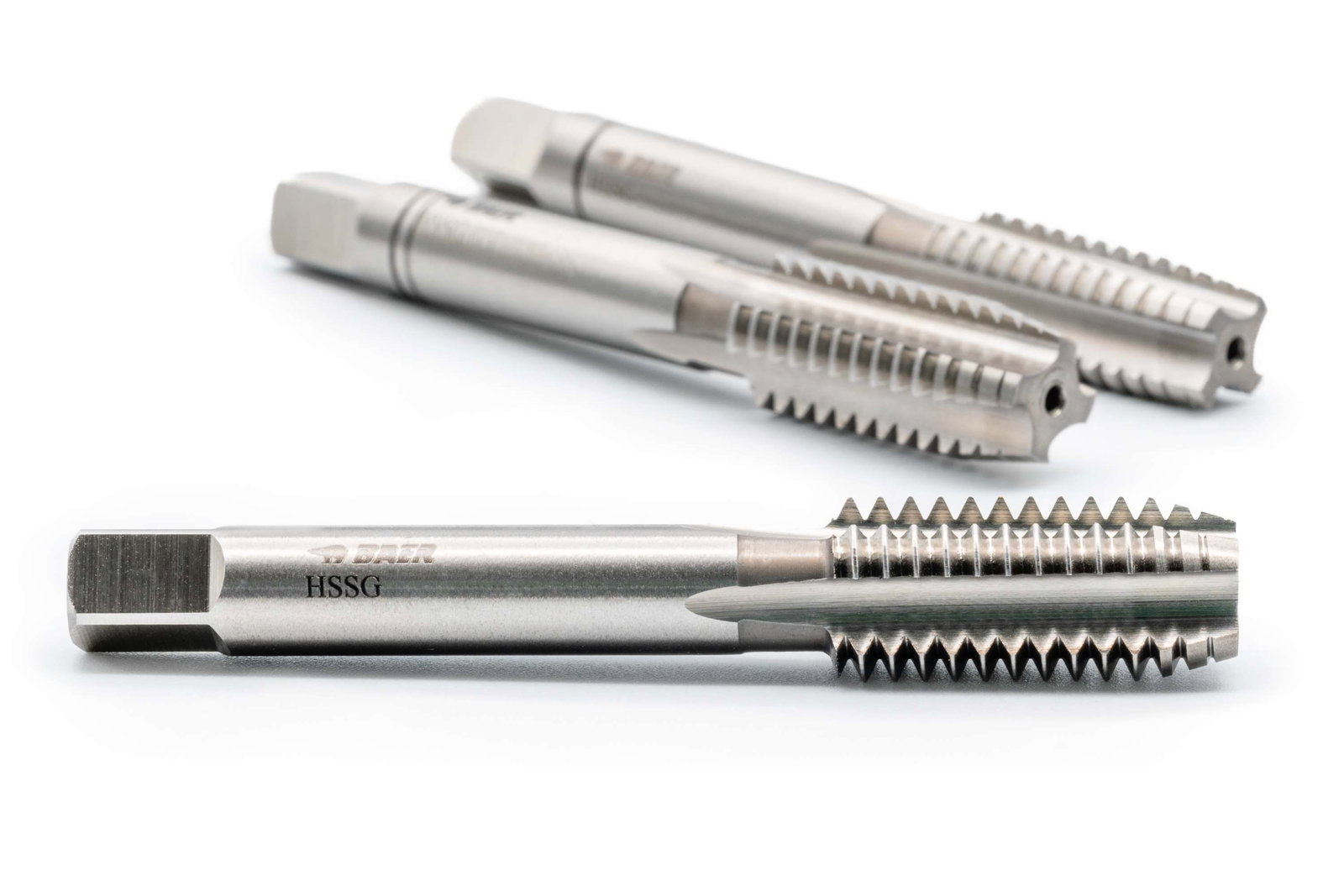

BAER HSSE Handgewindebohrer 3-tlg. Satz M 22 x 2,5
BAER HSSE Handgewindebohrer 3-tlg. Satz M 22 x 2,5

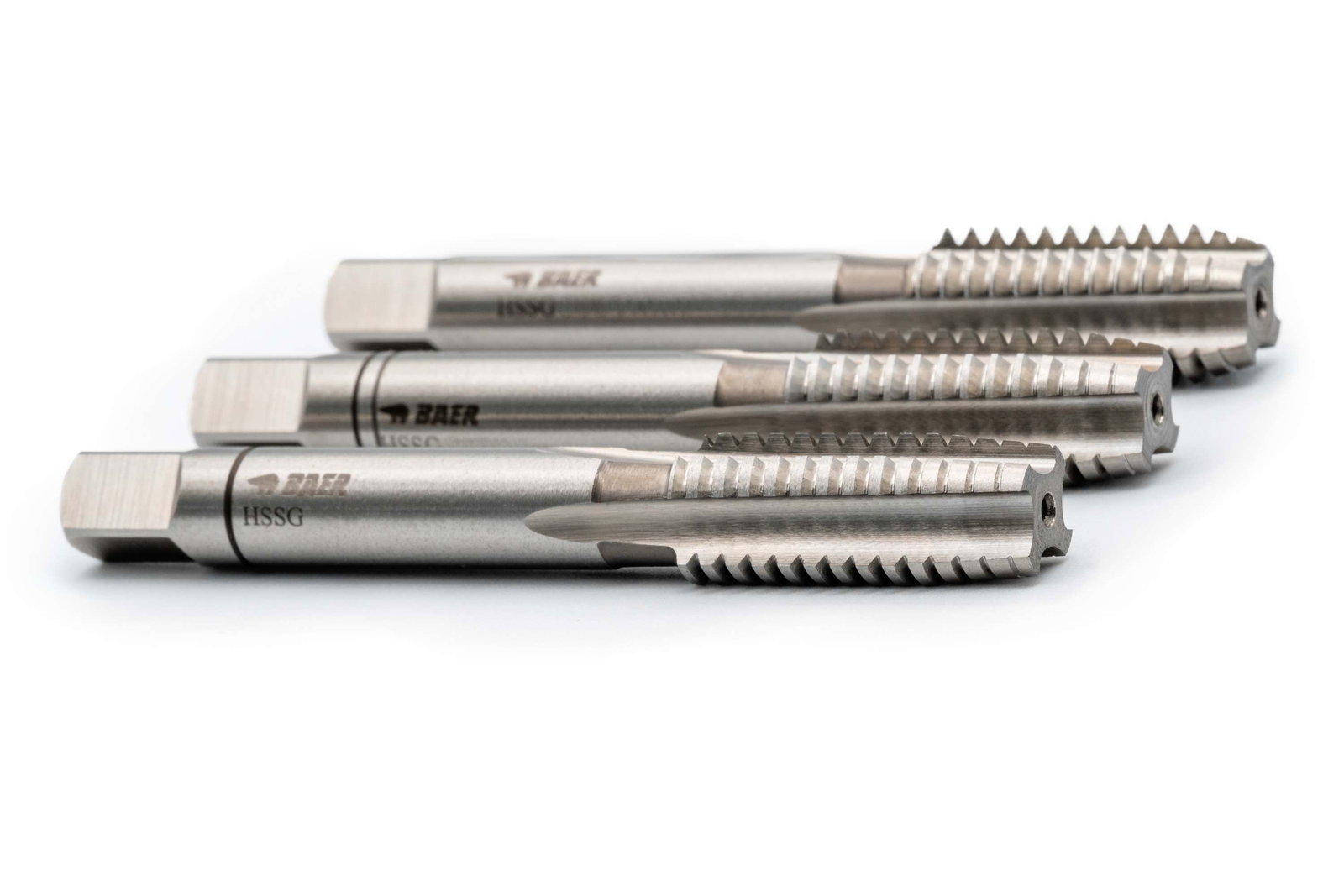

Der Handgewindebohrer-Satz besteht aus drei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Gewinde zu schneiden. Der Vorteil von dreiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der Mittelschneider (mit zwei Ringen gekennzeichnet) 85 Prozent. Das Vorschneiden und die Nacharbeit mit dem Mittelschneider bringen das Gewinde in Form. Im letzten Schritt kommt der Fertigschneider zum Einsatz, der keine Ringmarkierung hat. Nur dieser schneidet zum Schluss das vollwertige und nutzbare Gewinde. Durch die Arbeitsteilung der drei Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden dreiteilige Handgewindebohrer-Sätze für Regelgewinde mit grober Steigung verwendet, da die Gewindeprofilfläche größer ist als bei Feingewinden und die Krafteinwirkungen auf die Gewindeschneider größer sind.
Baumasse
| Durchmesser |
22 |
|---|---|
| Nenndurchmesser in Zoll |
0,866 |
| Nenndurchmesser in mm |
22 |
| Steigung |
2,5 |
| Steigung in mm |
2,5 |
| Abmessung |
M 22 x 2,5 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
DIN 352 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 1000 N/mm² | 32 HRC |
19,5 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 1000 N/mm² | 32 HRC
ISO2/6H
Einsatzzwecke
- Allgemeiner Einsatz
- Stähle bis 1000 N/mm²
Technische Zeichnung
| D1 |
M 22 x 2,5 |
|---|---|
| D2 |
18 mm |
| L1 |
100 mm |
| L2 |
40 mm |
| Durchmesser |
22 |
| Vierkant |
14,5 mm |
Anwendung – Beispielmaterialien
| Baustähle allgemein | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0728 | 60S20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Stahlguss | |
|---|---|
| 1.5681 | GS-10 Ni 19 |
| 1.6760 | GS-22 NiMoCr 5 6 |
| Vergütungsstähle legiert | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
