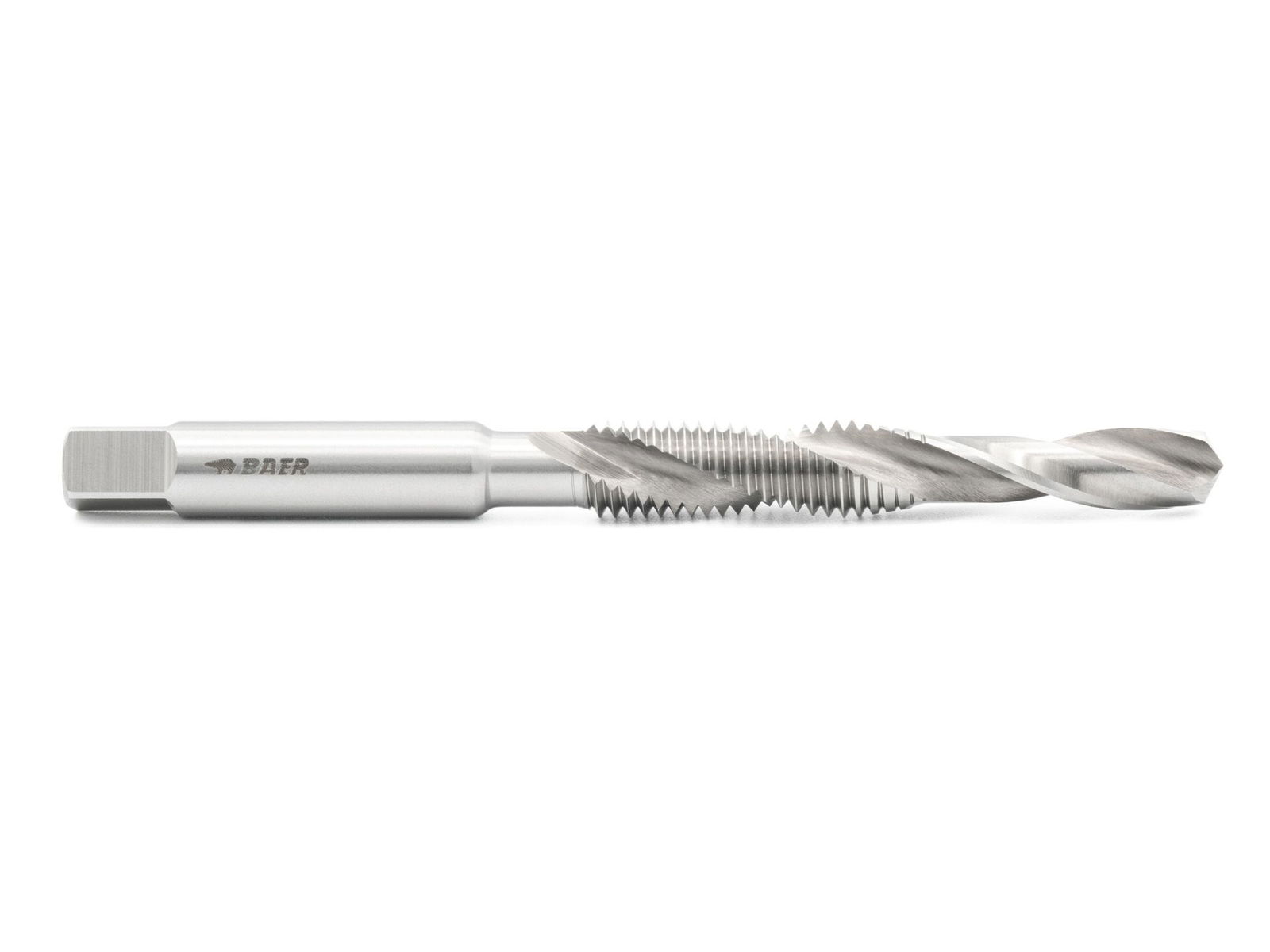

BAER HSSE Kombi-Maschinengewindebohrer M 12 x 1,75
BAER HSSE Kombi-Maschinengewindebohrer M 12 x 1,75

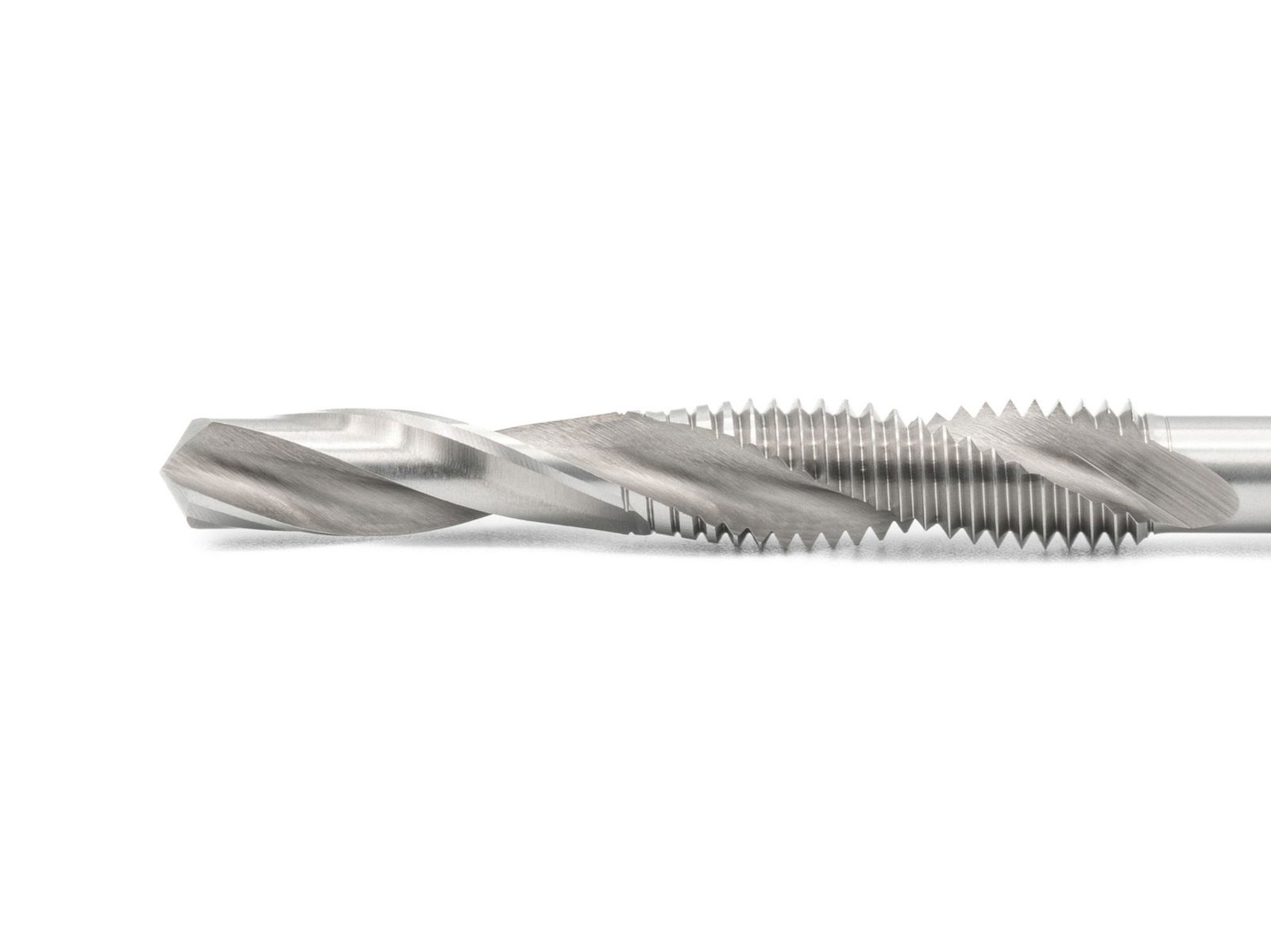

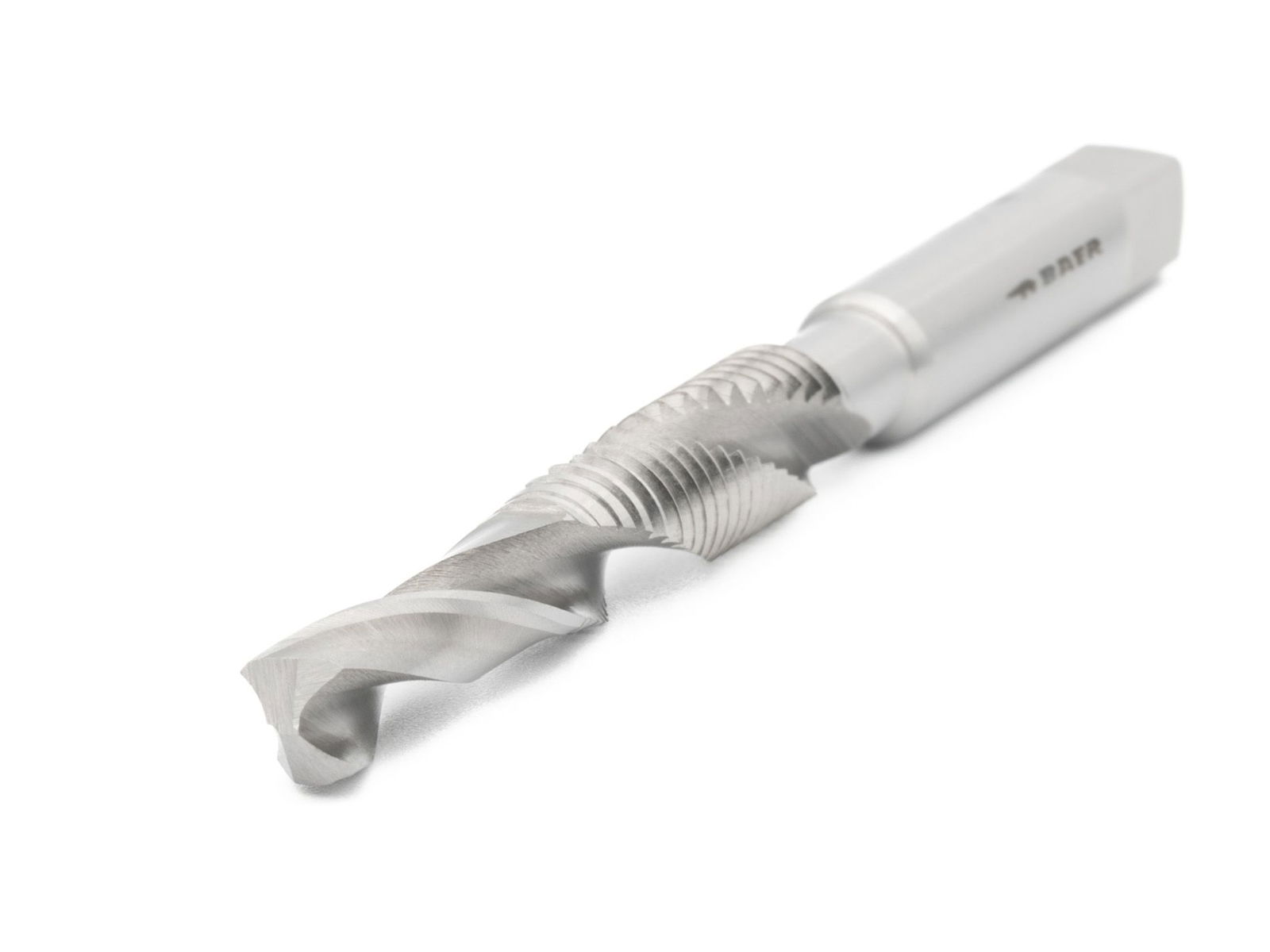

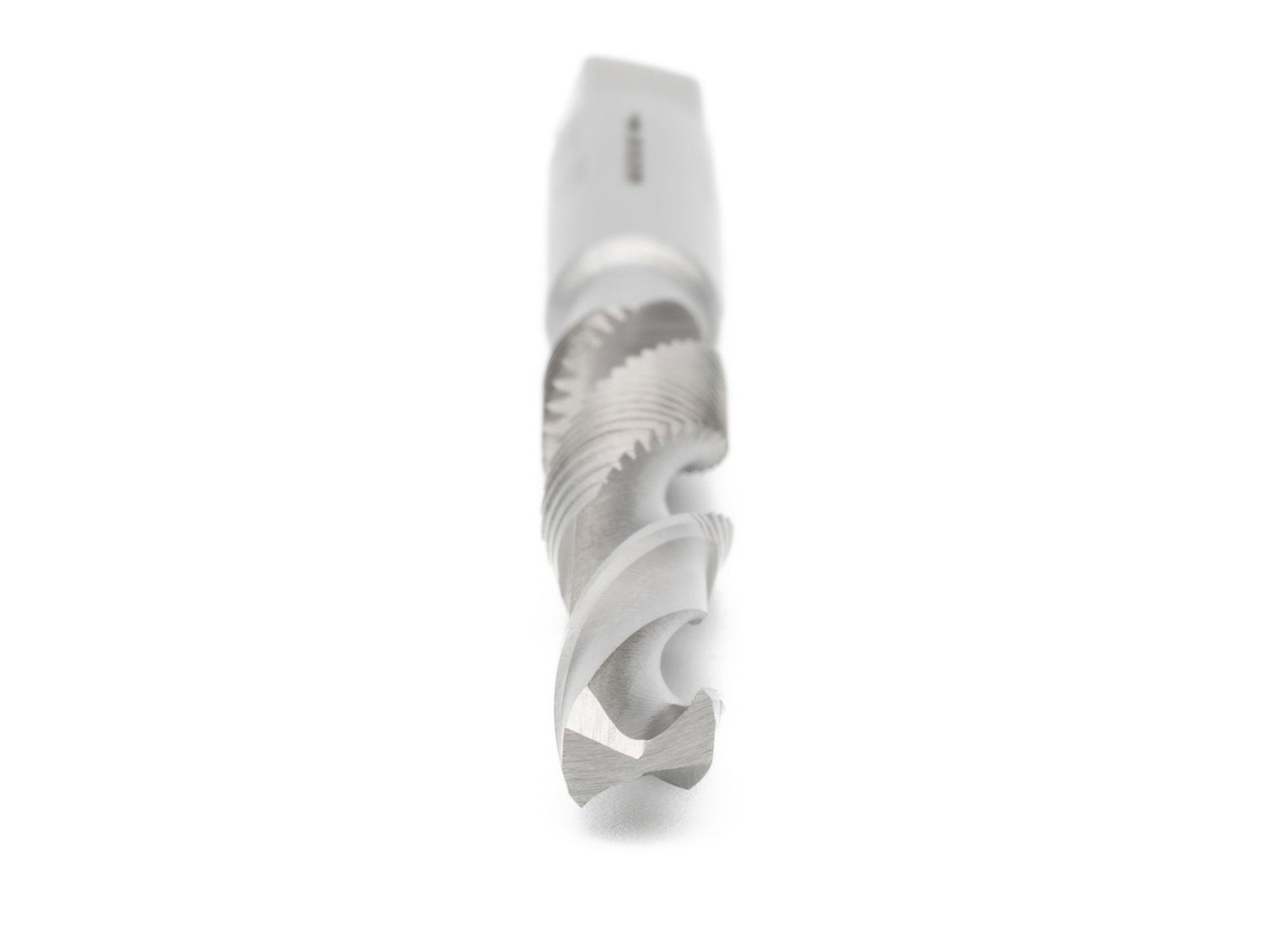

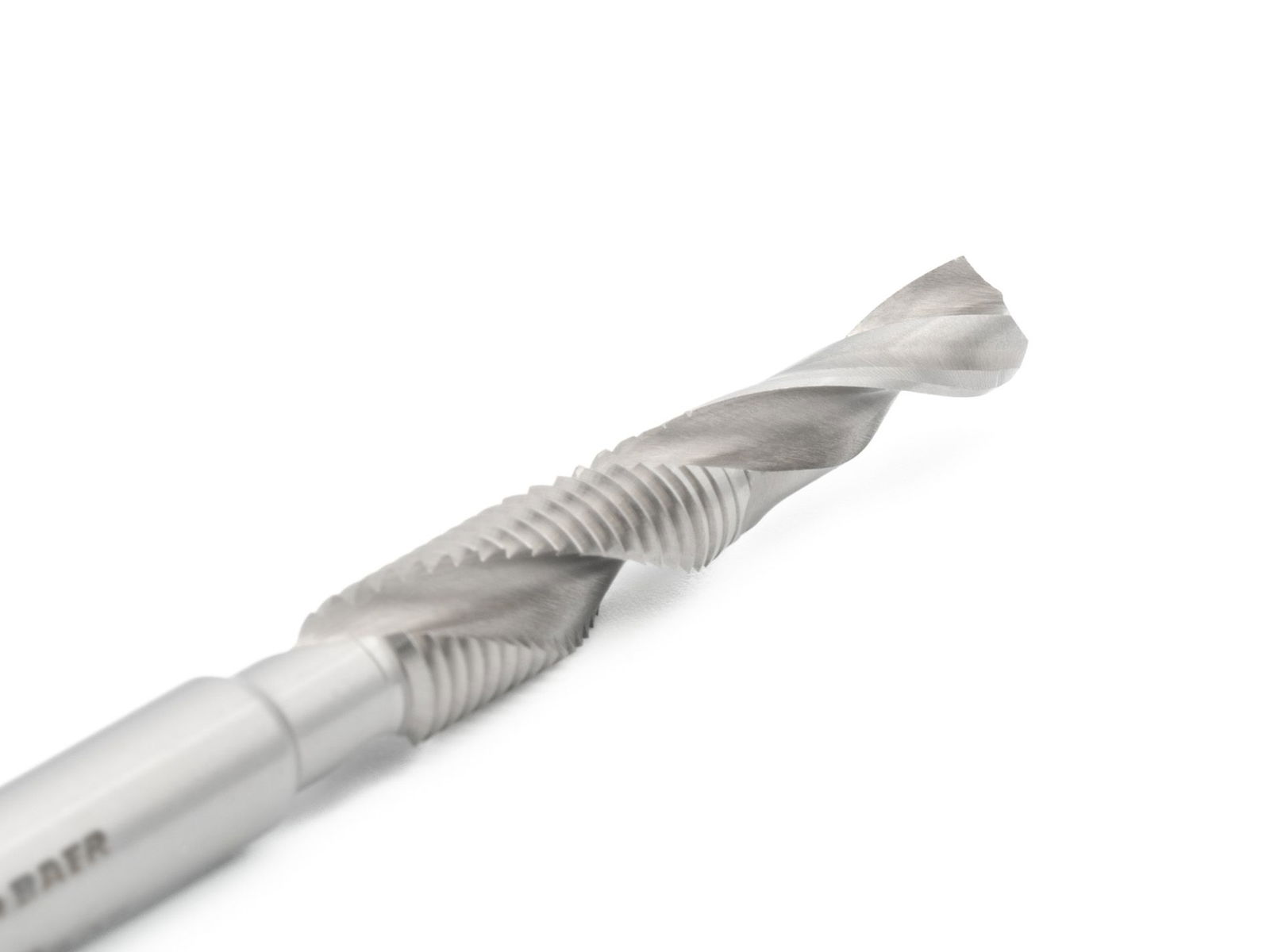

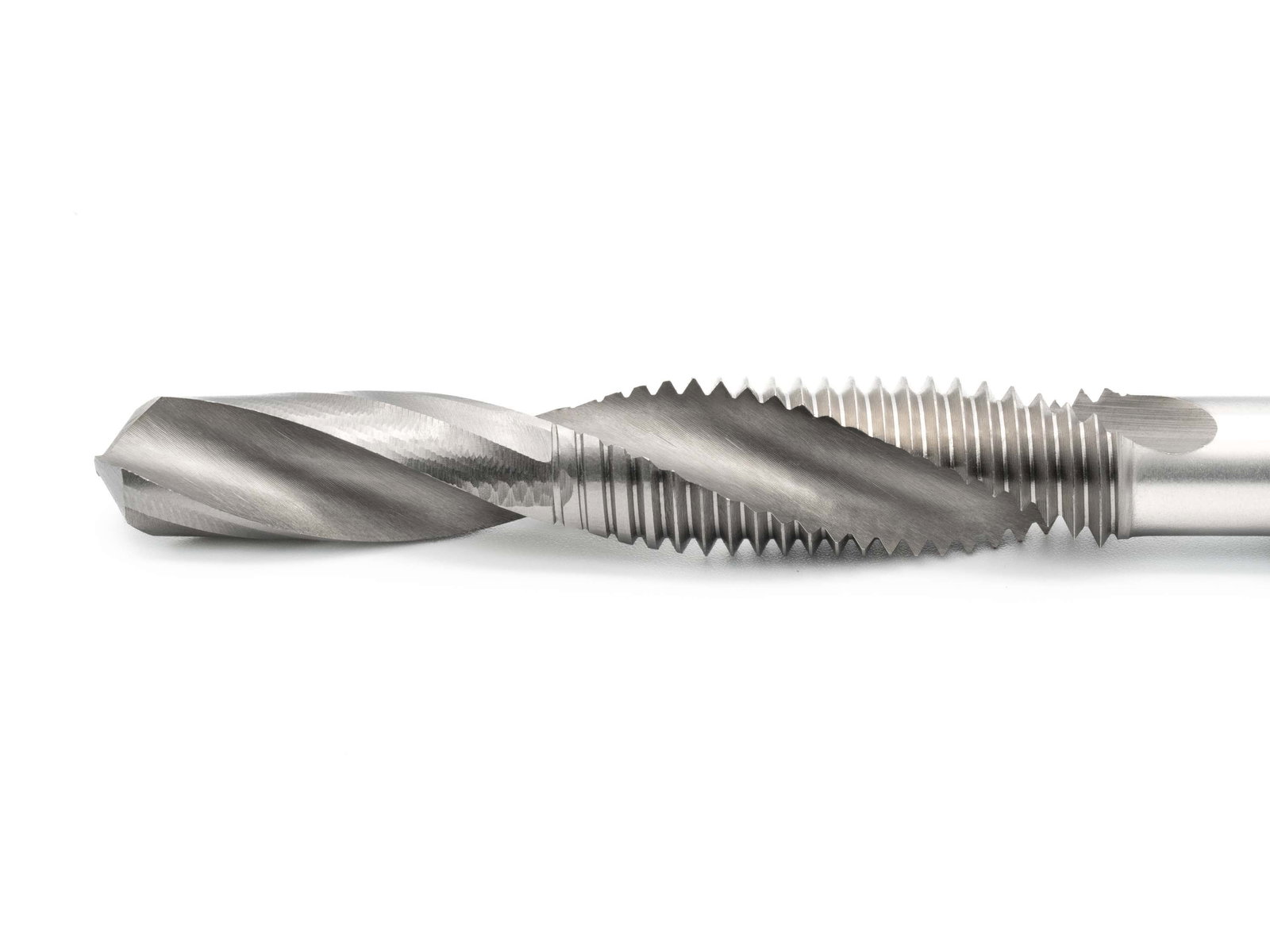

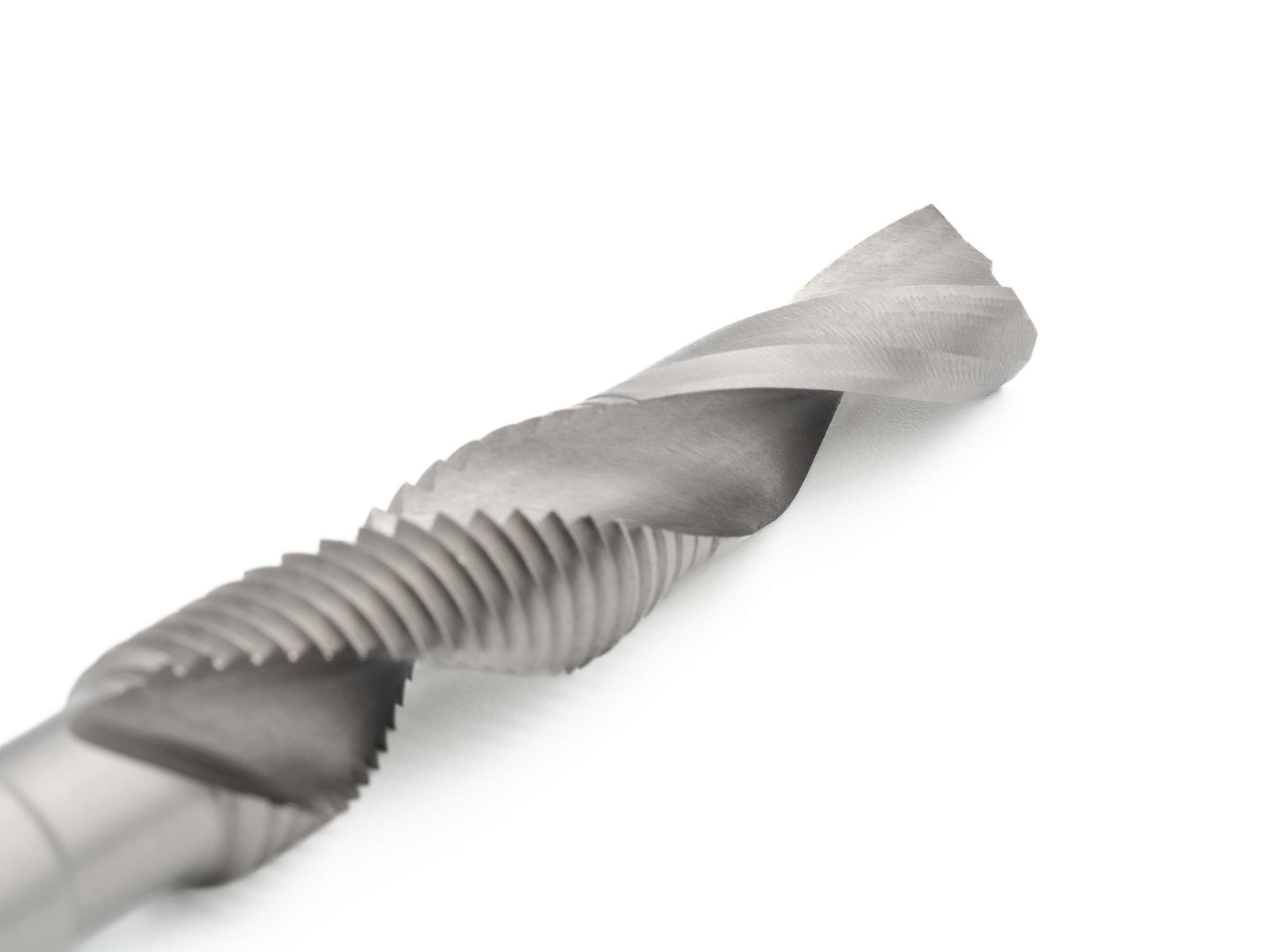

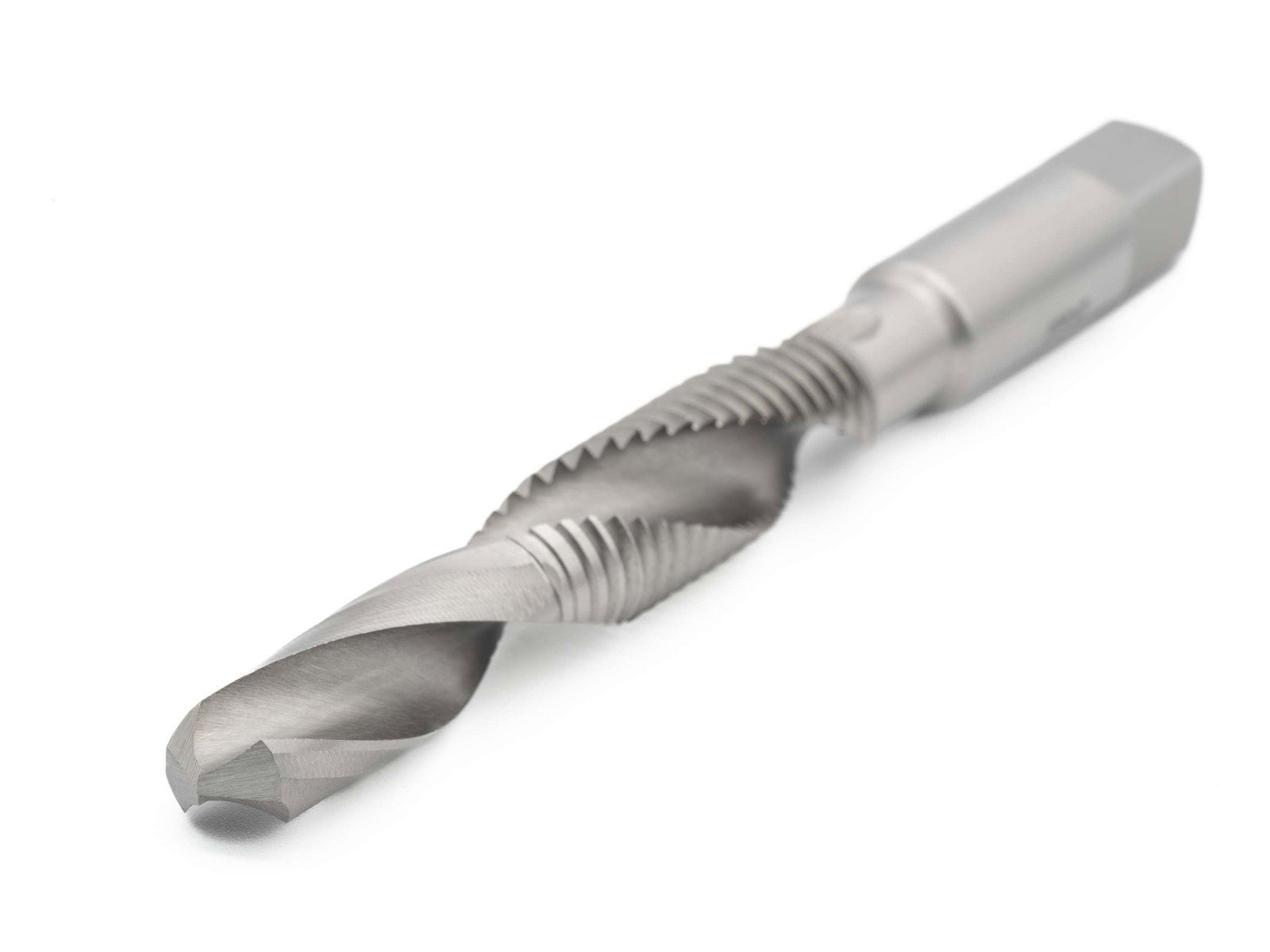

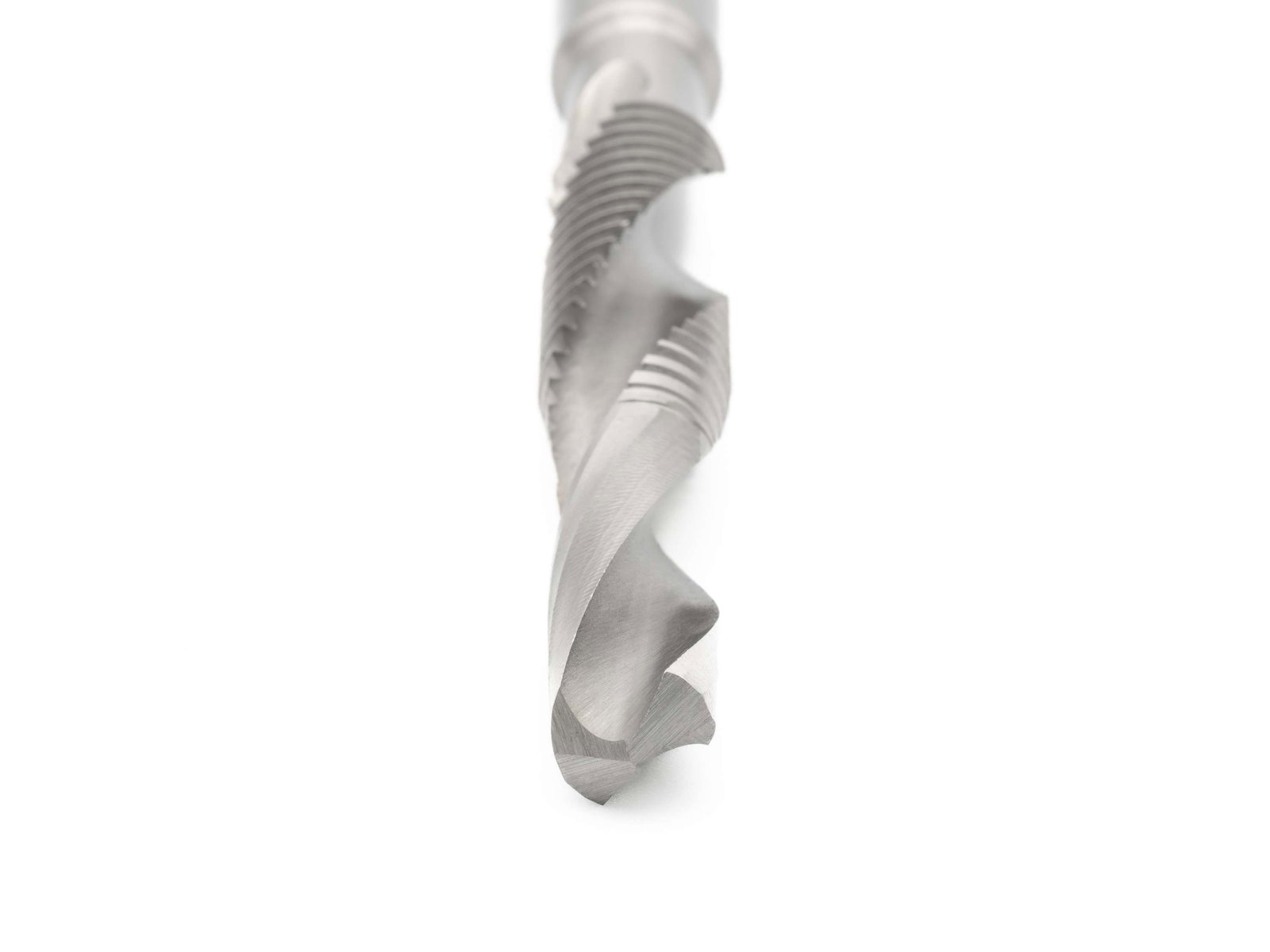

Der hochpräzise BAER Kombi-Maschinengewindebohrer ermöglicht es, Kernloch und Durchgangsgewinde in einem Arbeitsgang ohne Werkzeugwechsel herzustellen. Vor dem Gewindeteil ist ein Spiralbohrerteil. Es können nur Durchgangsgewinde bis zu einer maximalen Gewindetiefe von 2 x D gefertigt werden.
Unsere Kombigewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Kombi-Gewindebohrer ihren Einsatz.
Der Einsatz ist sinnvoll auf Maschineneinrichtungen mit umschaltbaren Drehzahlen zum Bohren und Gewindeschneiden. Der Vorschub ist den jeweiligen Arbeitsgängen Bohren oder Gewindeschneiden anzupassen.
Gewindeschneidfutter mit Druckausgleich sind nicht verwendbar.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
12 |
|---|---|
| Nenndurchmesser in Zoll |
0,472 |
| Nenndurchmesser in mm |
12 |
| Steigung |
1,75 |
| Steigung in mm |
1,75 |
| Abmessung |
M 12 x 1,75 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 600 N/mm² |
Einsatzzwecke
- Unlegierter und legierter Stahl bis 600 N/mm²
- Temperguss
- Sphäroguss
- Kupfer
- Messing
- Alu
- Alu-Magnesiumlegierung
- Zinklegierungen
- Rotguss
- Elektron und Zinkdruckguss
Technische Zeichnung
| D1 |
M 12 x 1,75 |
|---|---|
| D2 |
10,2 mm |
| L1 |
115 mm |
| L2 |
35 mm |
| Durchmesser |
12 |
| Vierkant |
9 mm |
