BAER HSSE Maschinengewindebohrer - 35° RSP - UNC 9/16 x 12 - DIN 376
Ab Lager
Expressversand möglich

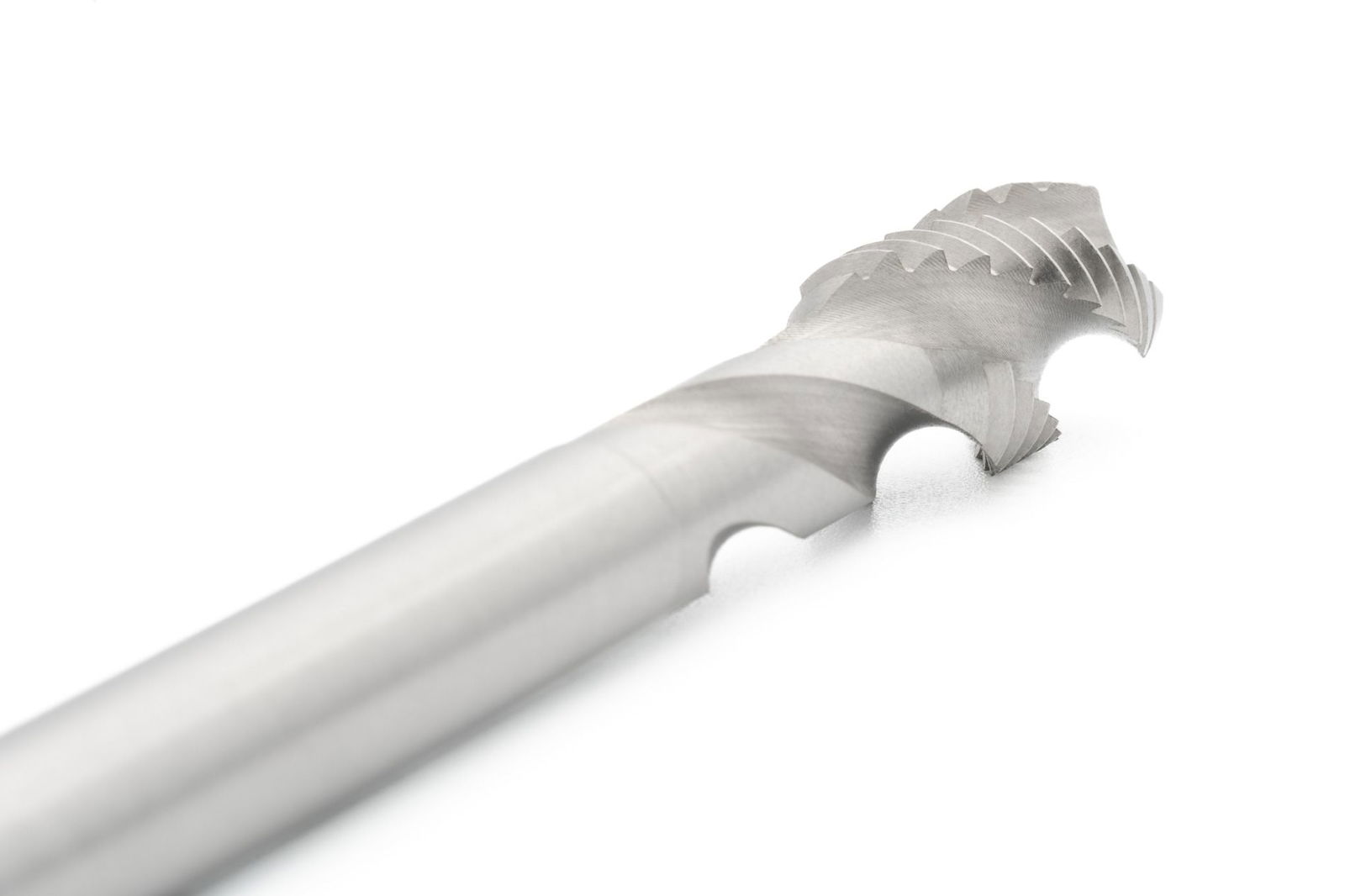

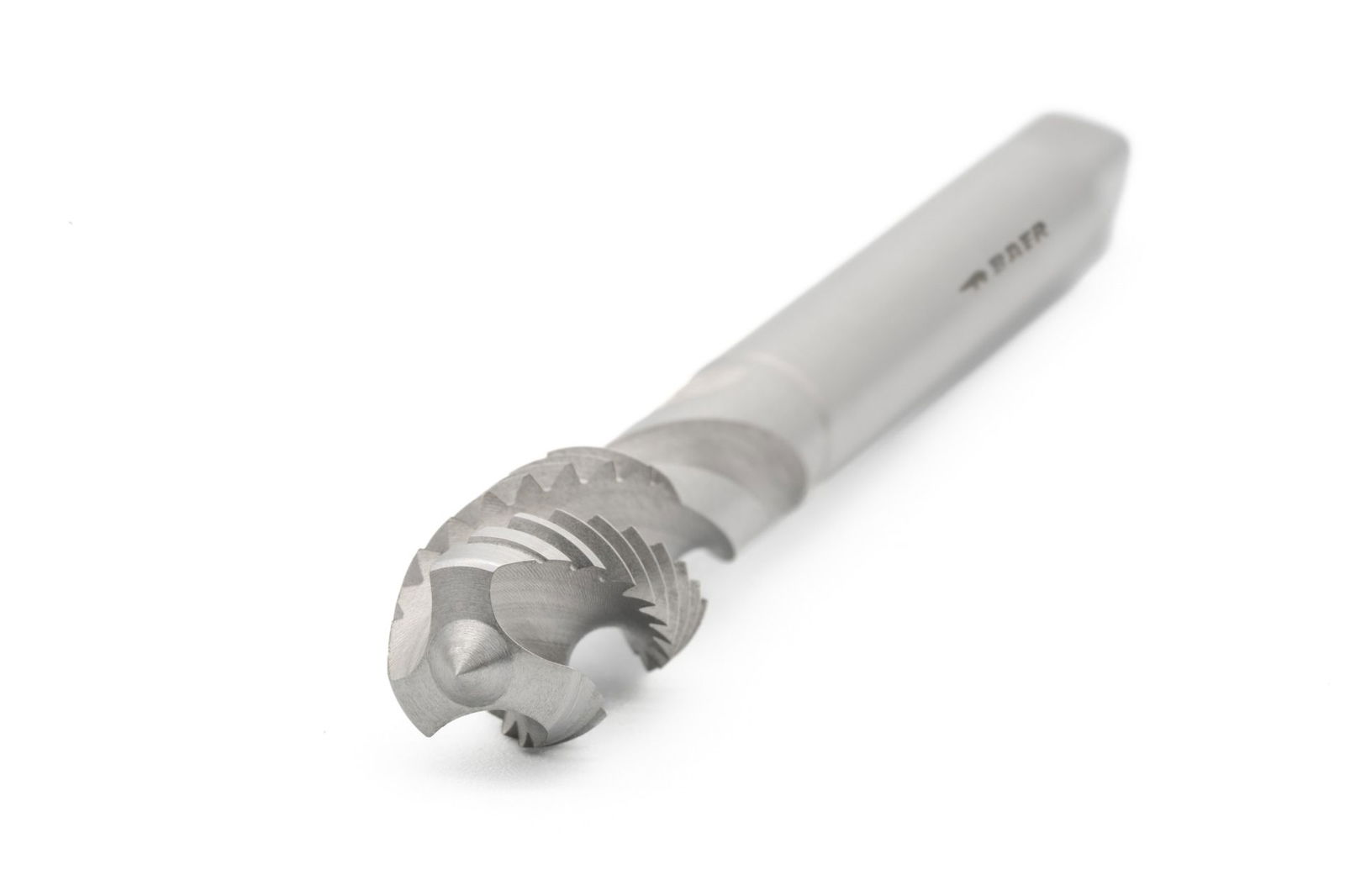

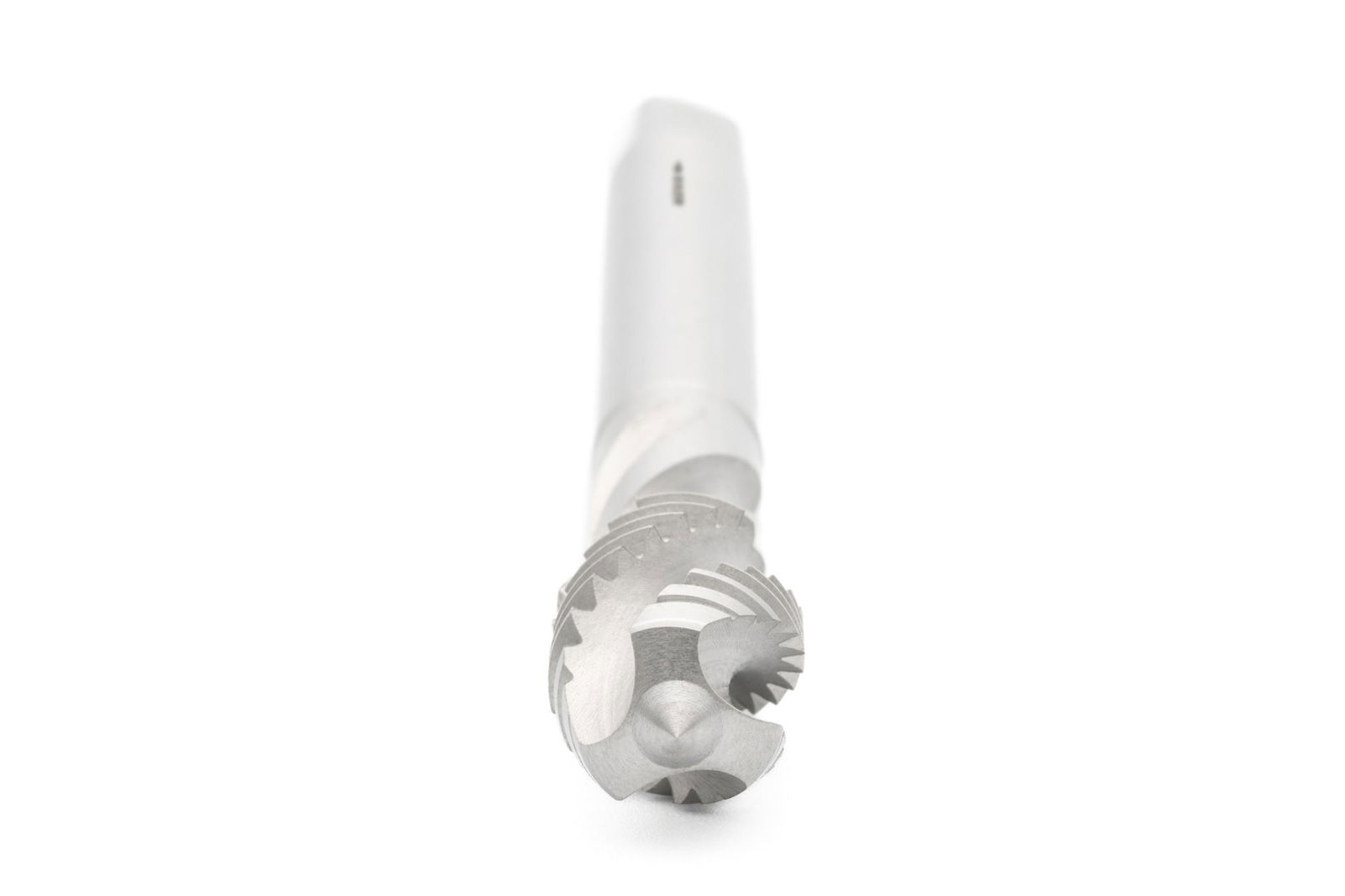

BAER HSSE Maschinengewindebohrer - 35° RSP - UNC 9/16 x 12 - DIN 376
- Effiziente Spanabfuhr für Sacklöcher – Mit seinem 35°-Rechtsdrall sorgt dieser Gewindebohrer für saubere Schnitte und reibungsloses Arbeiten in allen Standardanwendungen!
- Maschinengewindebohrer aus hochlegiertem HSSE-Stahl

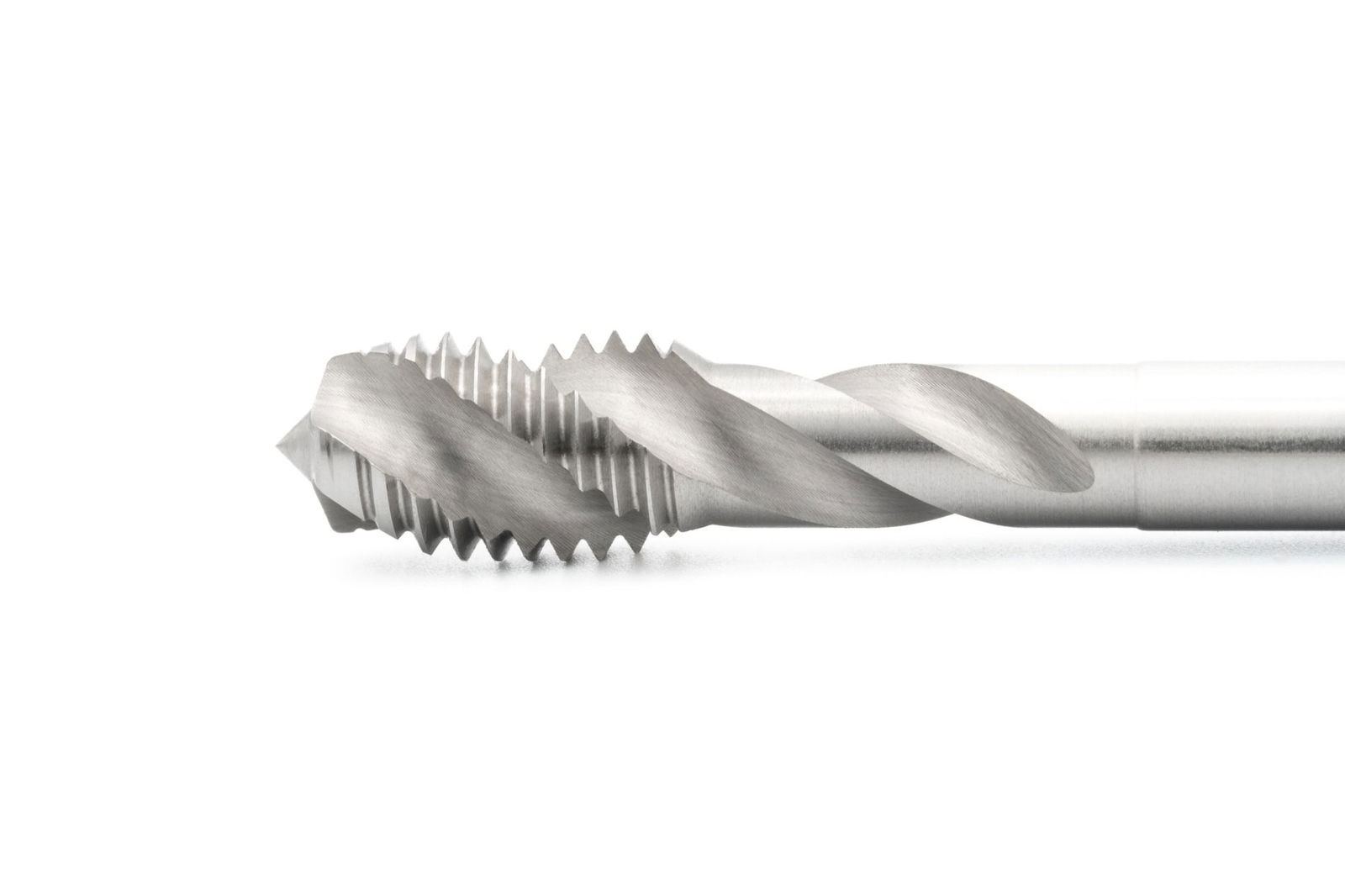

- Form C mit 35° Spiralnuten für Löcher, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 3 x Durchmesser
- Schneidet Gewinde in gut zerspanbare Werkstoffe bis 900 N/mm², unlegierte und niedriglegierte Stähle
- Schaft mit reduziertem Durchmesser nach DIN 376 – Für mehr Stabilität bei kleinen Löchern
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen Überlaufschaft nach DIN 376. Das heißt, dass der Schaft einen kleineren Durchmesser hat als das Gewinde. Dadurch ist der Gewindebohrer auch in tieferen Löchern und längeren Gewindelängen nutzbar. Sackloch verwendet werden, da der kurze Anschnitt und die gedrallte Nutenform dafür sorgen, dass der Span nach hinten aus der Bohrung abgeführt wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
9/16 |
|---|---|
| Nenndurchmesser in Zoll |
0,563 |
| Nenndurchmesser in mm |
14,288 |
| Steigung |
12 |
| Steigung in mm |
2,117 |
| Abmessung |
UNC 9/16 x 12 |
| Vierkant |
9 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinengewindebohrer |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Toleranz |
2B |
| Richtung |
Rechts |
| Standard |
DIN 376 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
12,2 mm
Sackloch bis 3 x D
Form C 35° RSP
2-3 Gänge
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
2B
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
UNC 9/16 x 12 |
|---|---|
| D2 |
11 mm |
| L1 |
110 mm |
| L2 |
20 mm |
| Durchmesser |
9/16 |
| Vierkant |
9 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
