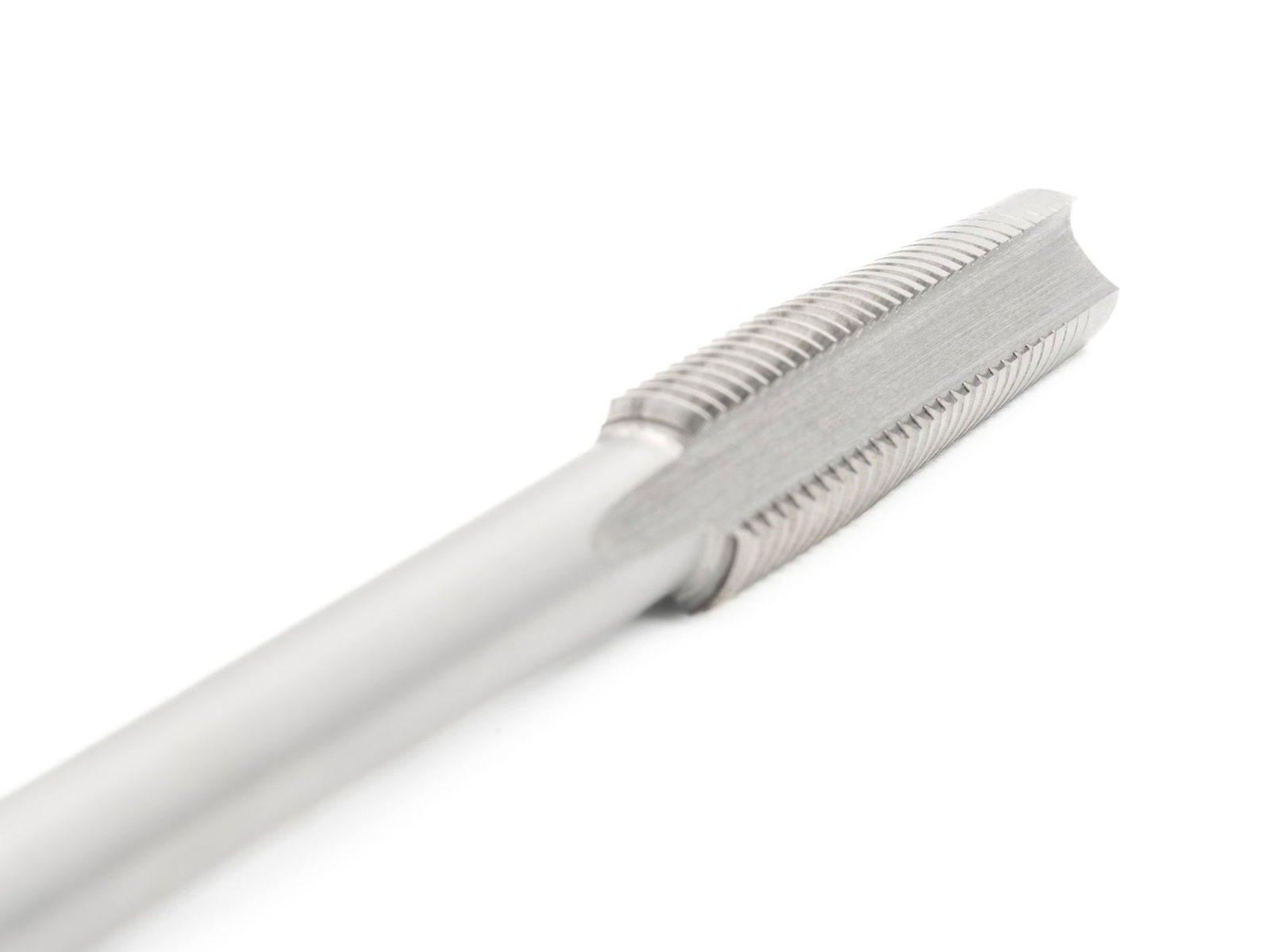

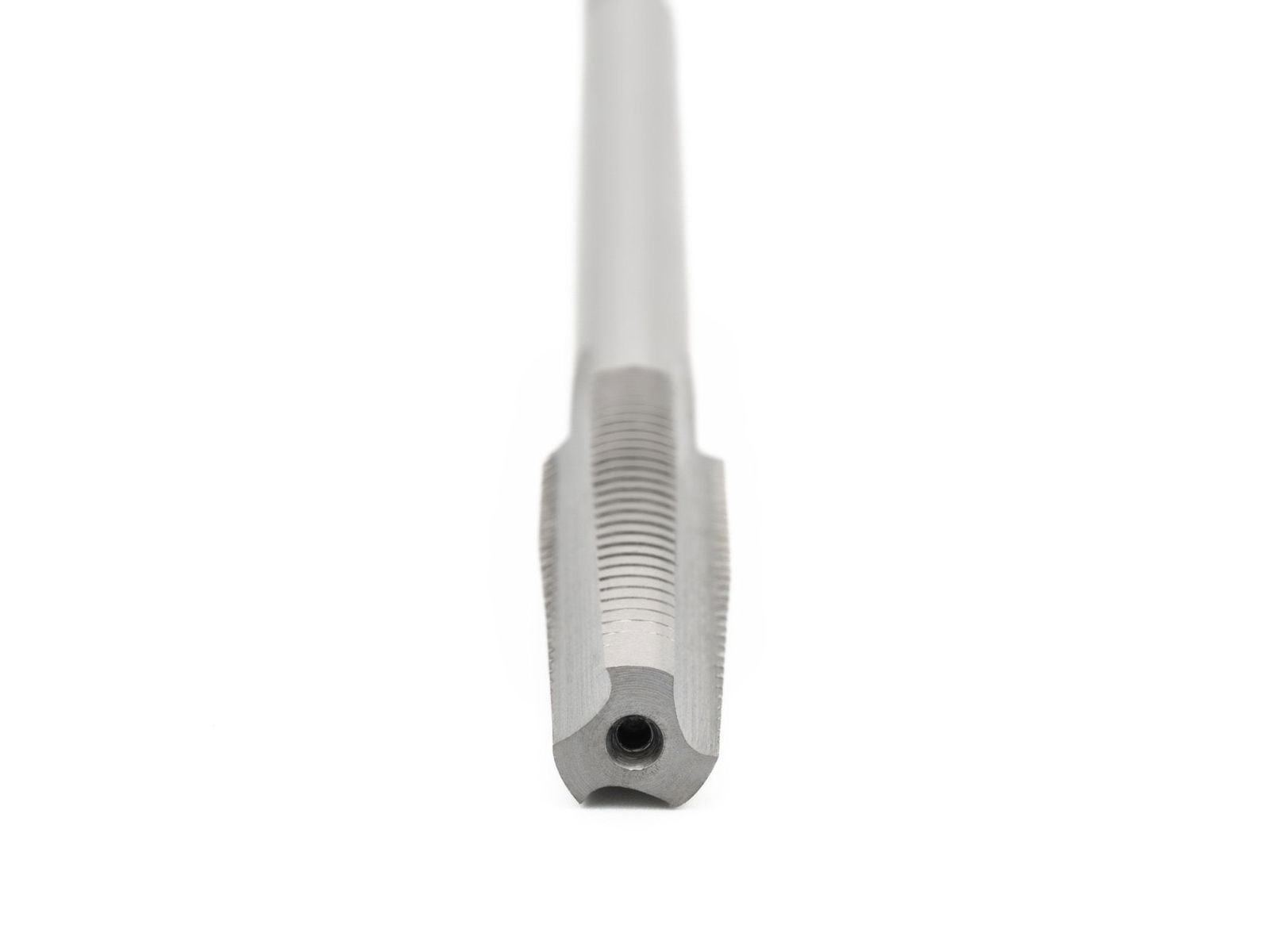

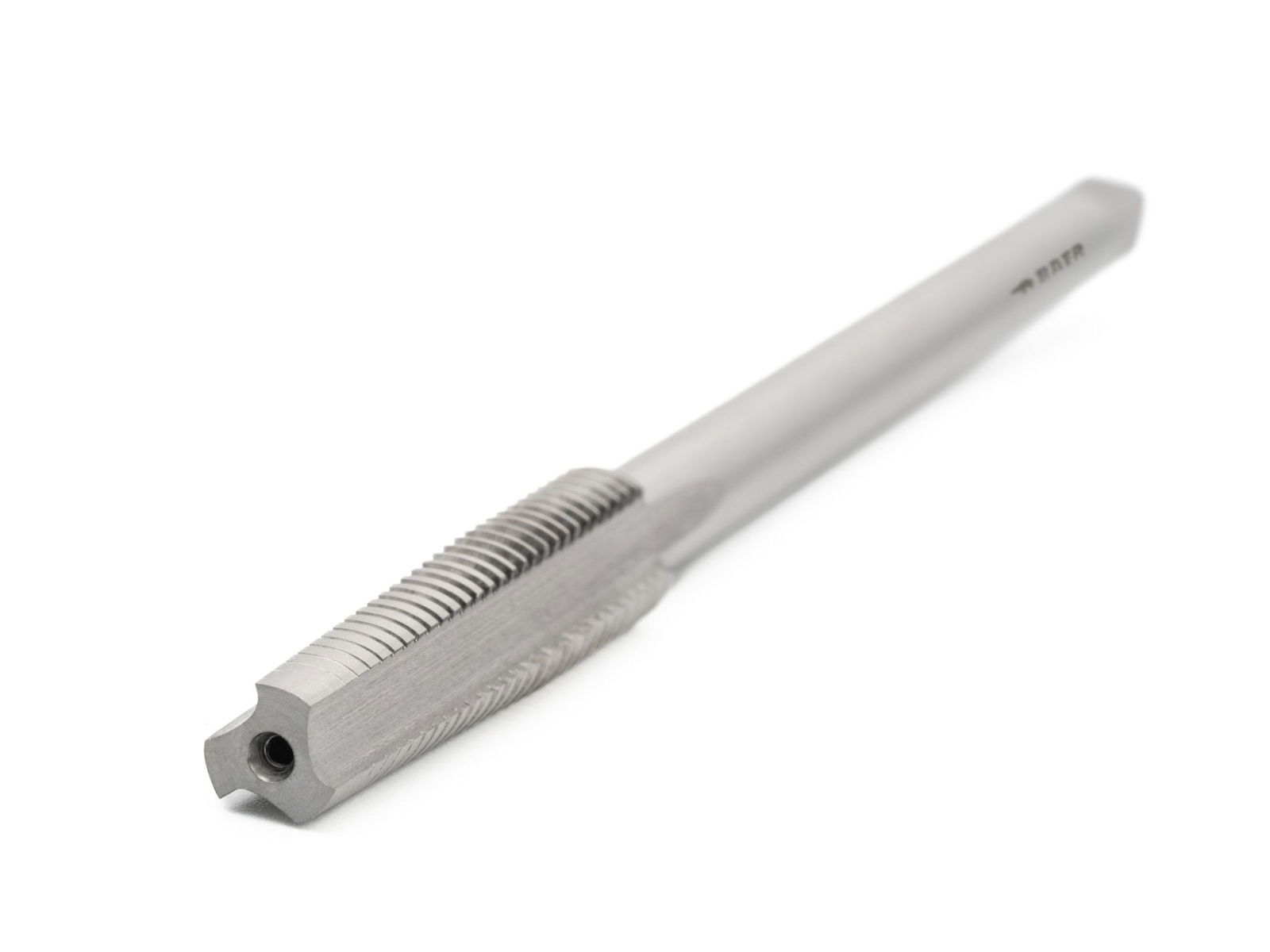

BAER HSSE Maschinenmuttergewindebohrer MF 8 x 1,0
BAER HSSE Maschinenmuttergewindebohrer MF 8 x 1,0
Die Muttergewindebohrer dienen der Herstellung von Muttern mit metrischen ISO-Feingewinden nach DIN 13. Etwa 2/3 der Gewindelänge des Gewindeschneiders werden als Anschnitt genutzt.

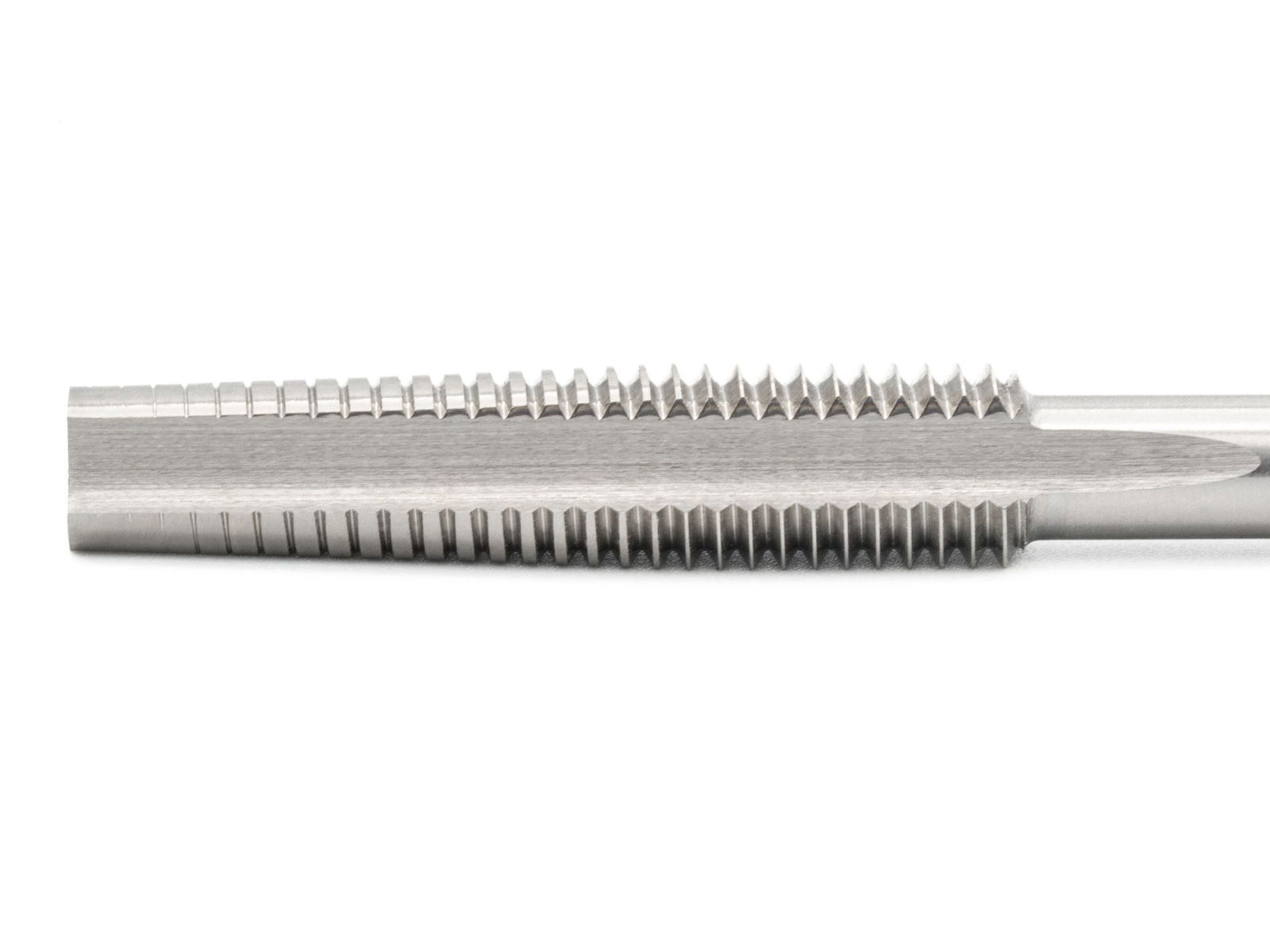

Der lange Gewindebohreranschnitt sorgt für eine gute Schnittaufteilung und erhöht die Standzeit enorm. Zudem erhält die Oberfläche des geschnittenen Gewindes dadurch eine sehr hohe Güte und sorgt damit für sicheren Halt und gleichmäßige Kräfteverteilung der Schraubverbindung. Hierfür steht die bewährte BAER-Qualität.
Maschinen-Muttergewindebohrer sind für kurze Durchganglöcher bis maximal 1,5 x Gewinde-Nenndurchmesser geeignet und können durch ihren langen Überlaufschaft mehrerer geschnittene Muttern aufnehmen. Die maximale Gewindelänge von 1,5 x D sollte nicht überschritten werden, da der Gewindebohrer sonst brechen kann. Die langen Gewindebohrer können alternativ auch für schwer erreichbare und tief sitzende Gewindeschneidvorgänge verwendet werden.
Die Präzision der BAER Mutterngewindebohrer und des hinterschliffenen Gewindes stellt sicher, dass beim Gewindeschneiden weniger Reibung und Temperatur entstehen. Damit das Gewindeprofil am Werkstück nicht vollständig reibt, wird das Gewinde bereits im Anschnitt über das gesamte Gewindeprofil hinterschliffen. So muss der Gewindeschneider weniger Kräfte aufwenden und Spanverklemmungen können vermieden werden.
Unsere Maschinenmuttergewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung von Muttern in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Mutternbohrer ihren Einsatz. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
8 |
|---|---|
| Nenndurchmesser in Zoll |
0,315 |
| Nenndurchmesser in mm |
8 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
MF 8 x 1,0 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinenmuttergwindebohrer |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |
7 mm
Durchgangsloch bis 1 x D
langer Anschnitt gerade genutet
spezial Anschnitt
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSE blank
bis 800 N/mm² | 22,2 HRC
ISO2/6H
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 800 N/mm²
- Unlegierte und niedriglegierte Stähle
Beispielanwendungen
- Feingewinde für Fahrrad Innenlagerachse Sattelklemmung M8 x 1
- Fahrrad Vorderrad Achse
- Sattelklemmung am Fahrrad
- Innenlagerachse Sattelklemmung
Technische Zeichnung
| D1 |
MF 8 x 1,0 |
|---|---|
| D2 |
6 mm |
| L1 |
115 mm |
| L2 |
30 mm |
| Durchmesser |
8 |
| Vierkant |
4,9 mm |
Anwendung – Beispielmaterialien
| Kaltfließpressstähle, Baustähle, Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.1132 | Cq15 | 4 - 20 |
| 1.0037 | S235JR (St37-2) | 4 - 20 |
| 1.0722 | 12SPb20 | 4 - 20 |
| Baustähle, Einsatzstähle Stahlguss unter 800 N/mm2 | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0070 | E360 (St70-2) | 3 - 15 |
| 1.7131 | 16MnCr5 | 3 - 15 |
| 1.7218 | GS-25CrMo4 | 3 - 15 |
| Kupfer-Zink-Legierungen (Messing, langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| EN CW 508 L | CuZn37 (Ms63) | 7 - 30 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
