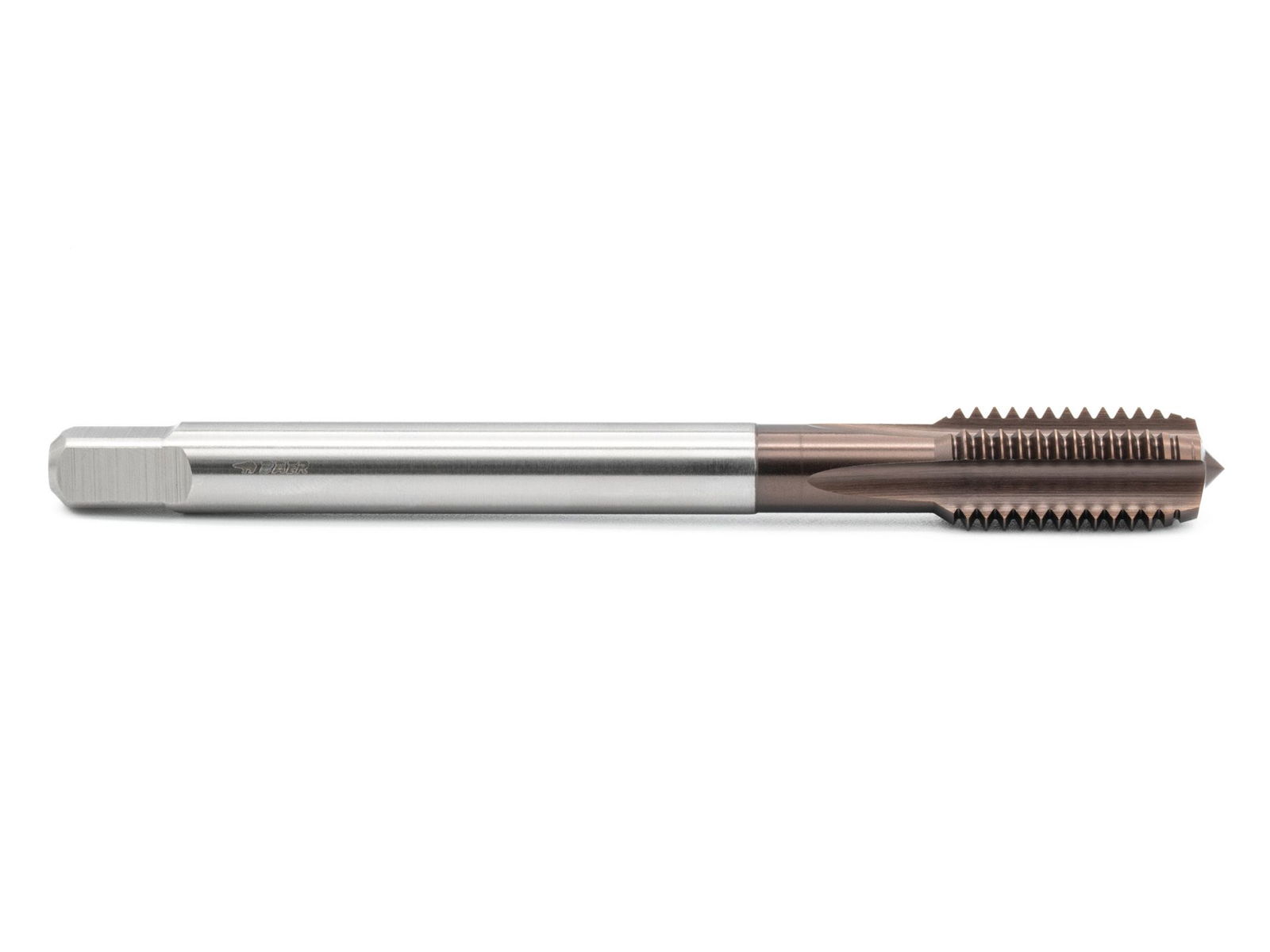

BAER HSSE-TiCN Maschinengewindebohrer Form C für Guss - M 22 x 2,5 - DIN 376

Name: BAER HSSE-TiCN Maschinengewindebohrer Form C für Guss - M 22 x 2,5 - DIN 376
Brand: BAER
SKU: 110510016
Price: 105.78 EUR
Availability: InStock

105,78 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung bis morgen 12:50 Uhr

Expressversand möglich

EAN 4058462027574

Artikel-Nr 110510016

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Produktinformationen

BAER HSSE-TiCN Maschinengewindebohrer Form C für Guss - M 22 x 2,5 - DIN 376

Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Gewindebohrer hat einen Überlaufschaft nach DIN 376. Das heißt, dass der Schaft einen kleineren Durchmesser hat als das Gewinde. Dadurch ist der Gewindebohrer auch in tieferen Löchern und längeren Gewindelängen nutzbar. Durchgangslöcher und für Sacklöcher verwendet werden, da der kurze Anschnitt und die gerade Nutenform dafür sorgen, dass der Span in den Nuten bleibt und nicht abtransportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und - für noch bessere Ergebnisse - eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die TiCN-Beschichtung eignet sich besonders gut für den Einsatz mit hochfesten Stählen, abrasiven Werkstoffen und auch unterbrochenen Schnitten, da sie weniger empfindlich gegen Schlagbelastungen ist. TiN wird oft nicht ausreichen und erhöhte Anforderungen an Härte und Zähigkeit gestellt, in diesem Fall kommt TiCN zum Einsatz. Allerdings ist wegen der geringeren Hitzebeständigkeit eine stärkere Kühlung der TiCN-beschichteten Werkzeuge wichtig.

Baumasse

Durchmesser	22
Nenndurchmesser in Zoll	0,866
Nenndurchmesser in mm	22
Steigung	2,5
Steigung in mm	2,5
Abmessung	M 22 x 2,5

Eigenschaften

Produktgruppe	Gewindebohrer
Produktart	Maschinengewindebohrer
Gewindenorm	M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz	ISO2/6H
Richtung	Rechts
Standard	DIN 376
Material	HSSE TiCN
Zugfestigkeit bei Raumtemperatur	bis 1000 N/mm² \| 32 HRC

Kernloch
19,5 mm

Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg

Lochtyp
Durchgangs- und Sackloch bis 2,5 x D

Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg

Form / Geometrie
Form C gerade genutet

Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Anschnitt
2-3 Gänge

Spanabfuhr
Findet kaum statt. Späne bleiben in Nuten.

Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Kühlung
Außenkühlung und -Schmierung

Bild Material: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_tialn.svg

Material
HSSE TiCN

Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Zugfestigkeit bei Raumtemperatur
bis 1000 N/mm² | 32 HRC

Toleranz
ISO2/6H

Einsatzzwecke

Grauguss < 1000 N/mm²
Aluminium-Gusslegierungen Si < 5% (kurzspanend) < 600 N/mm²
Kupferlegierungen (kurzspanend)
Messing (kurzspanend)

Technische Zeichnung

D1	M 22 x 2.5
D2	18 mm
L1	140 mm
L2	32 mm
Durchmesser	22
Vierkant	14,5 mm

Anwendung – Beispielmaterialien

Grauguss		Schnittgeschwindigkeit v_c in m/min
0.6010	GG10	40 - 45
0.6020	GG20	40 - 45
0.6030	GG30	40 - 45
0.6040	GG40	40 - 45

Aluminium-Gusslegierungen Si > 5% (mittel- und kurzspanend)		Schnittgeschwindigkeit v_c in m/min
3.2134	G-AlSi5Cu1Mg	30 - 40
3.2381	G-AlSi10Mg	27 - 30
3.2581	G-AlSi12	27 - 30
3.2583	G-AlSi12(Cu)	27 - 30

Kupferlegierungen (kurzspanend), Messing (kurzspanend)		Schnittgeschwindigkeit v_c in m/min
2.0360	CuZn40	25 - 30
2.0410	CuZn44Pb2	25 - 30
2.0550	CuZn40Al2	25 - 30
2.1086	G-CuSn10Zn	25 - 30

Schnittgeschwindigkeit v_c [m/min] = (Außendurchmesser * π * Drehzahl) / 1000

Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)

Vorschubprogrammierung [mm/min] = Drehzahl * Steigung

Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
