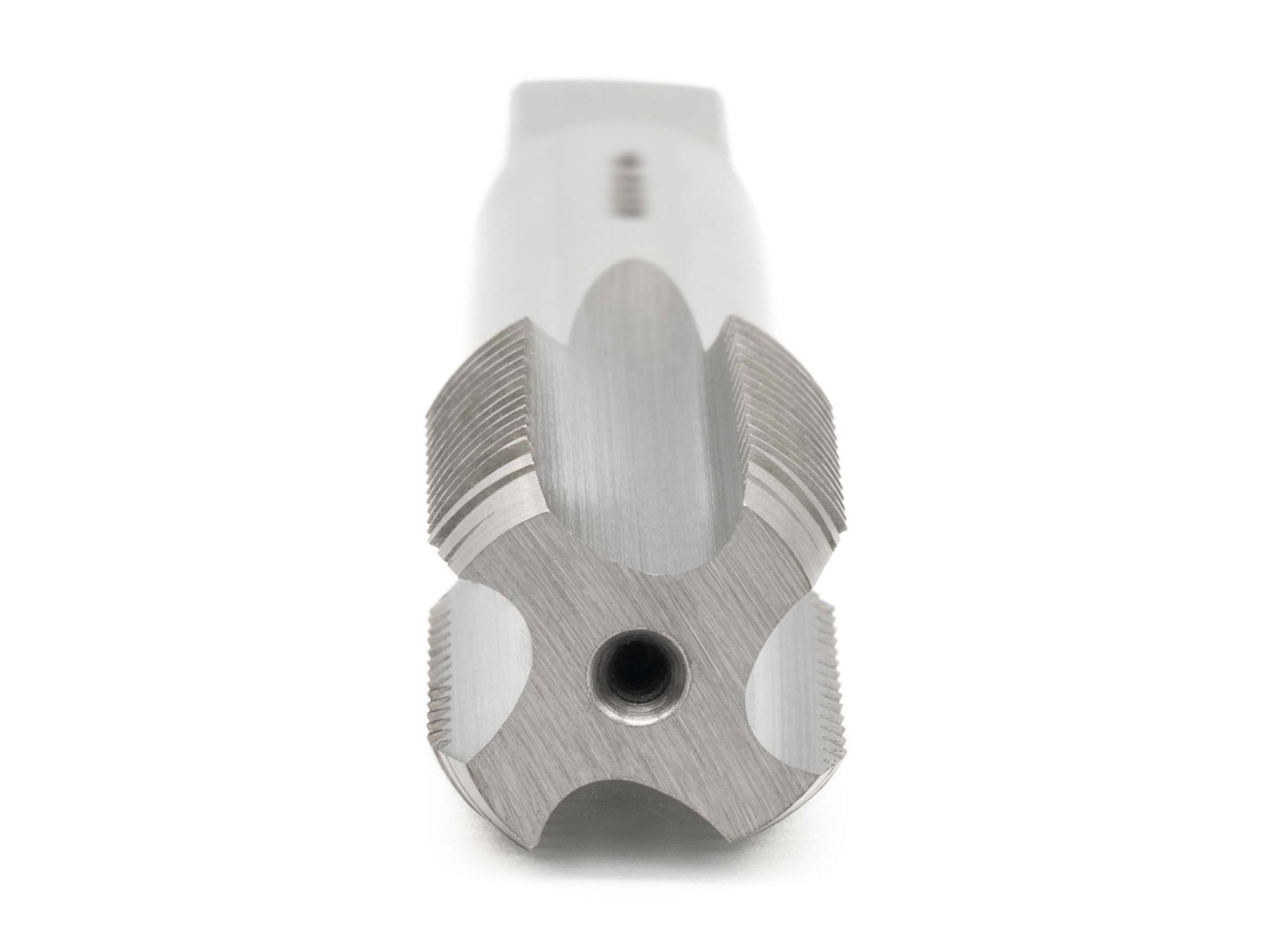

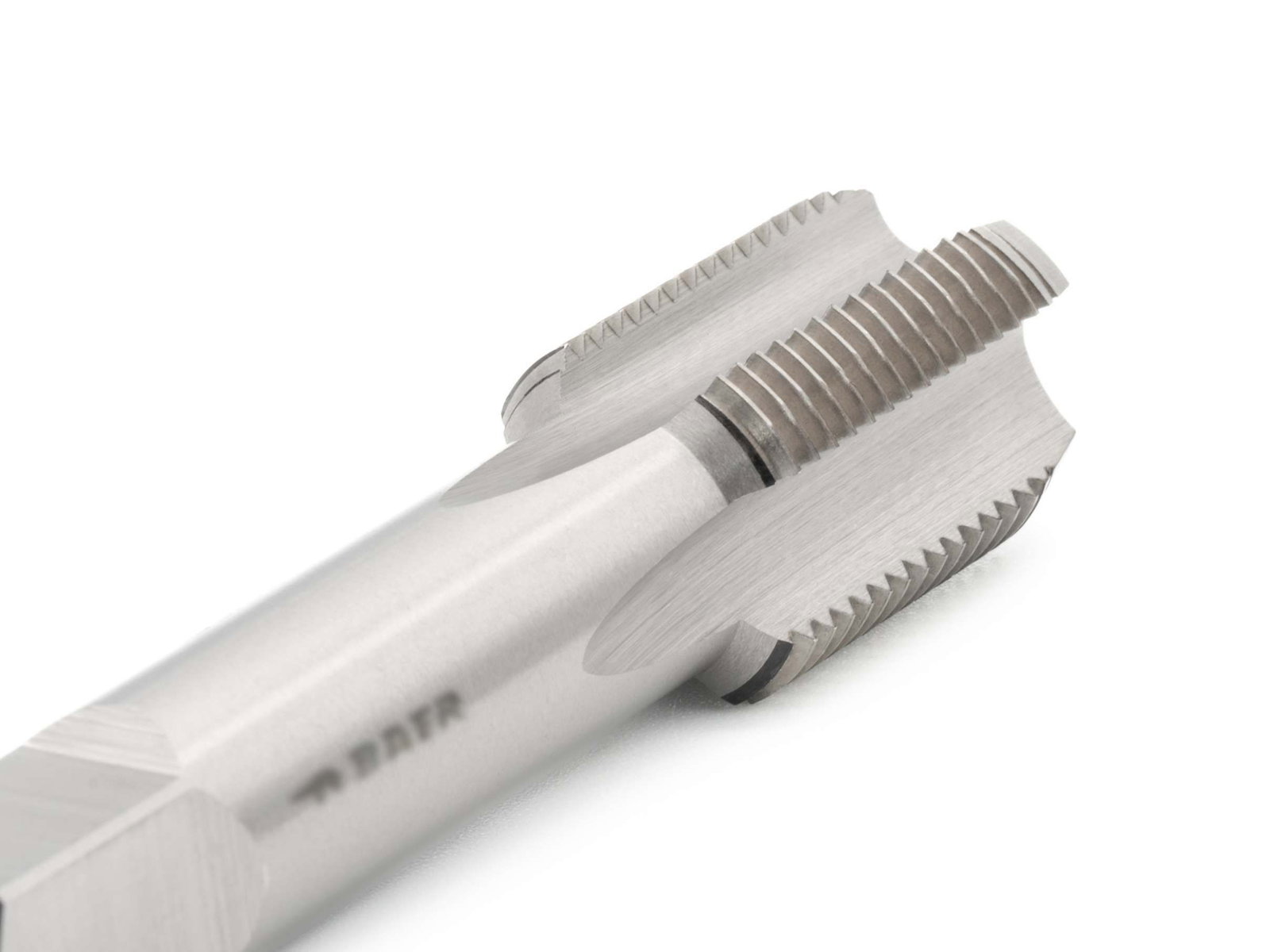

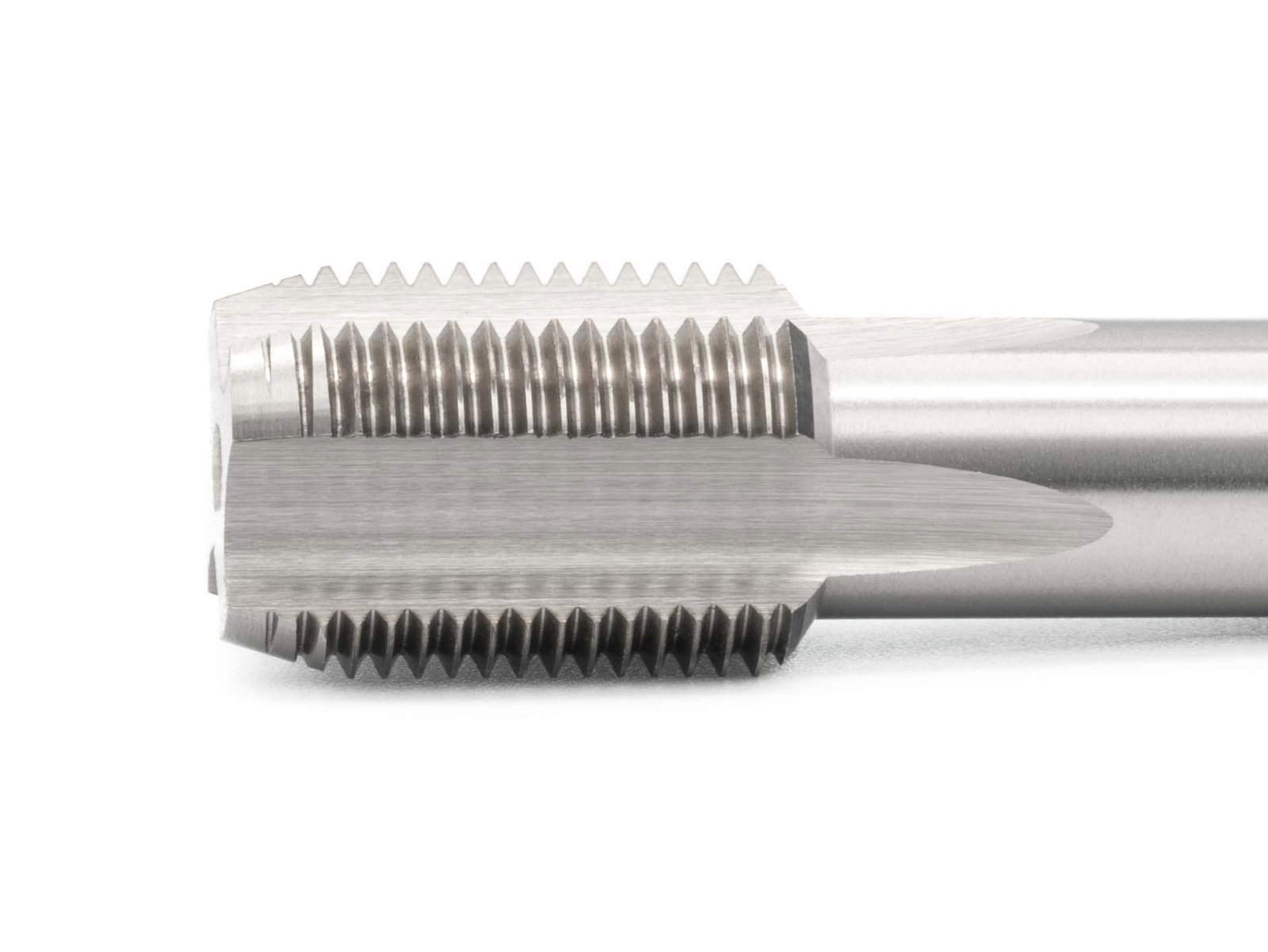

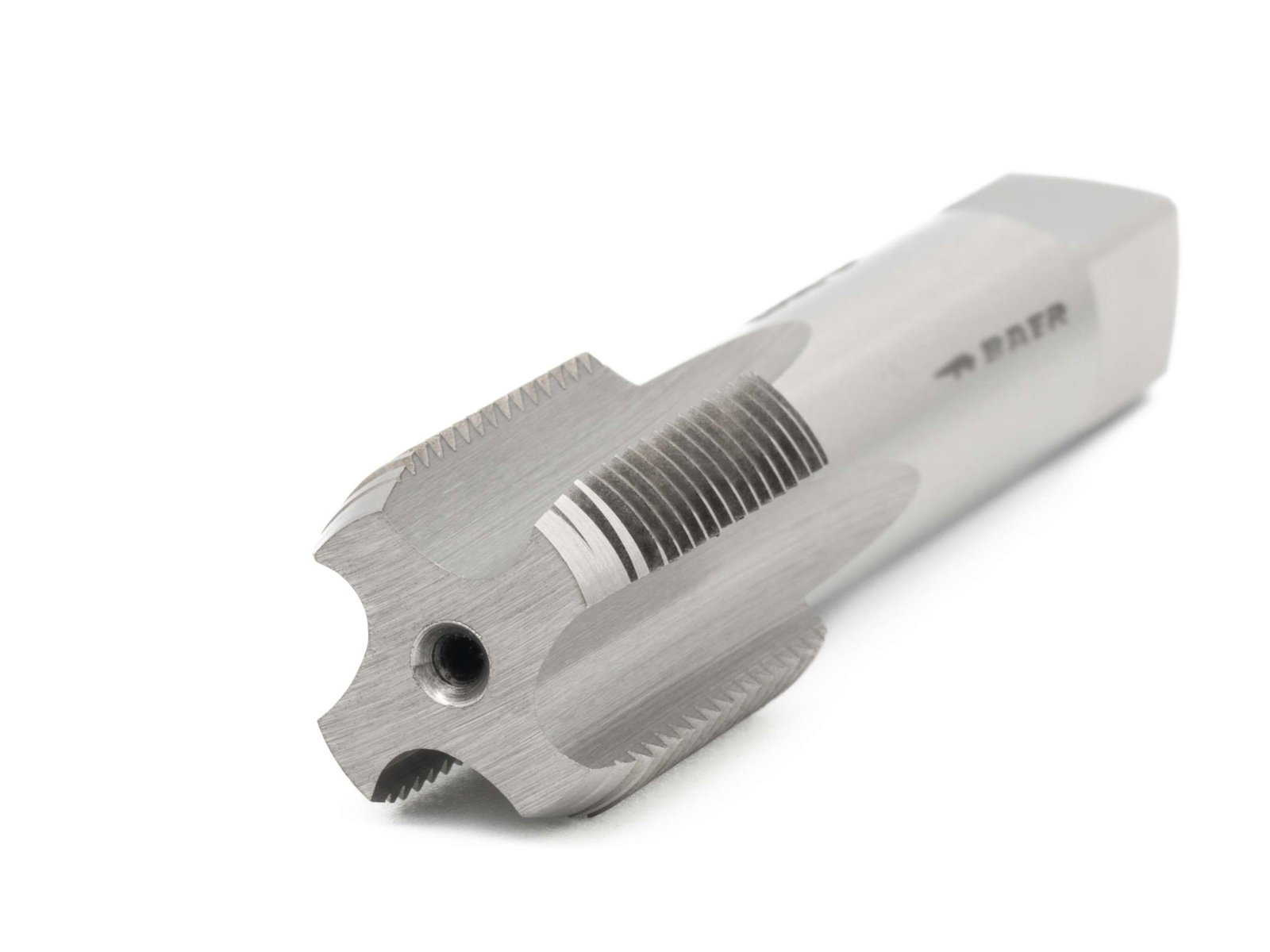

BAER HSSG Einschnittgewindebohrer Form D - G (BSP) 1.3/4 x 11
Ab Lager
Expressversand möglich
BAER HSSG Einschnittgewindebohrer Form D - G (BSP) 1.3/4 x 11
- Spart Geld und Zeit – Rohrgewinde mit nur einem Gewindebohrer super schnell per Hand schneiden!
- Einschnittgewindebohrer aus geschliffenem HSS-Stahl
- Form D mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 4 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
Einschnittgewindebohrer ermöglichen dir, mit nur einem Werkzeug in einem Arbeitsgang, auch von Hand, ein fertiges Gewinde zu schneiden. Exakte Innengewinde lassen sich damit zeitsparend von Hand oder semiprofessionell per Maschine schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Einschnittgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden und benötigt keine Vorarbeit durch einen Vorschneider oder Mittelschneider.
Dieser Innengewindeschneider bietet gegenüber dem Handgewindebohrer-Satz ganz klar den preislichen Vorteil, da nicht mehr zwei oder drei Gewindebohrer zum Vorschneiden benötigt werden, sondern nur noch ein Gewindebohrer. Durch die hohe Zeitersparnis dabei wird auch die Effizienz beim Gewindeschneiden deutlich erhöht.
Durch den kurzen Anschnitt und den geraden Nuten wird Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt. Wir empfehlen nach jedem Gewinde den Span mit einem Pinsel, Druckluft oder ähnlichem aus den Nuten zu entfernen, damit es zu keinen Spanverklemmungen kommt. Durch diese Anschnittform ist der Gewindebohrer zuverlässig und universell einsetzbar für Durchgangslöcher und Sacklöcher.
Baumasse
| Durchmesser |
1.3/4" |
|---|---|
| Nenndurchmesser in Zoll |
2,116 |
| Nenndurchmesser in mm |
53,74 |
| Steigung |
11 |
| Steigung in mm |
2,309 |
| Abmessung |
G (BSP) 1.3/4" x 11 |
| Vierkant |
32 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Einschnittgewindebohrer |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Toleranz |
mittel |
| Richtung |
Rechts |
| Standard |
DIN 5157 |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
51,1 mm
Durchgangs- und Sackloch bis 4 x D
Form D gerade genutet
3,5-5 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
mittel
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Hand- und Maschineneinsatz
Beispielanwendungen
- Zollgewinde bzw. Whitworth-Gewinde im Sanitärbereich
- G-Rohr Rohrgewinde
- Fittinge, Verbinder, Nippel, Gewindefittings für Wasserrohre, Sanitärgewinde, Wassergewinde
- Doppelnippel und Rohrdoppelnippel
- Winkelverbindung
- Rohrgewindeverbindungen
Technische Zeichnung
| D1 |
G (BSP) 1.3/4 x 11 |
|---|---|
| D2 |
40 mm |
| L1 |
140 mm |
| L2 |
40 mm |
| Durchmesser |
1.3/4" |
| Vierkant |
32 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
