BAER HSSG Einschnittgewindebohrer Form D - M 4 x 0,7

2,49 €

Kostenloser Versand ab 39€ (innerhalb Deutschlands)

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.

Expressversand möglich

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
EAN 4058462015717
Artikel-Nr 110101005
Produktinformationen

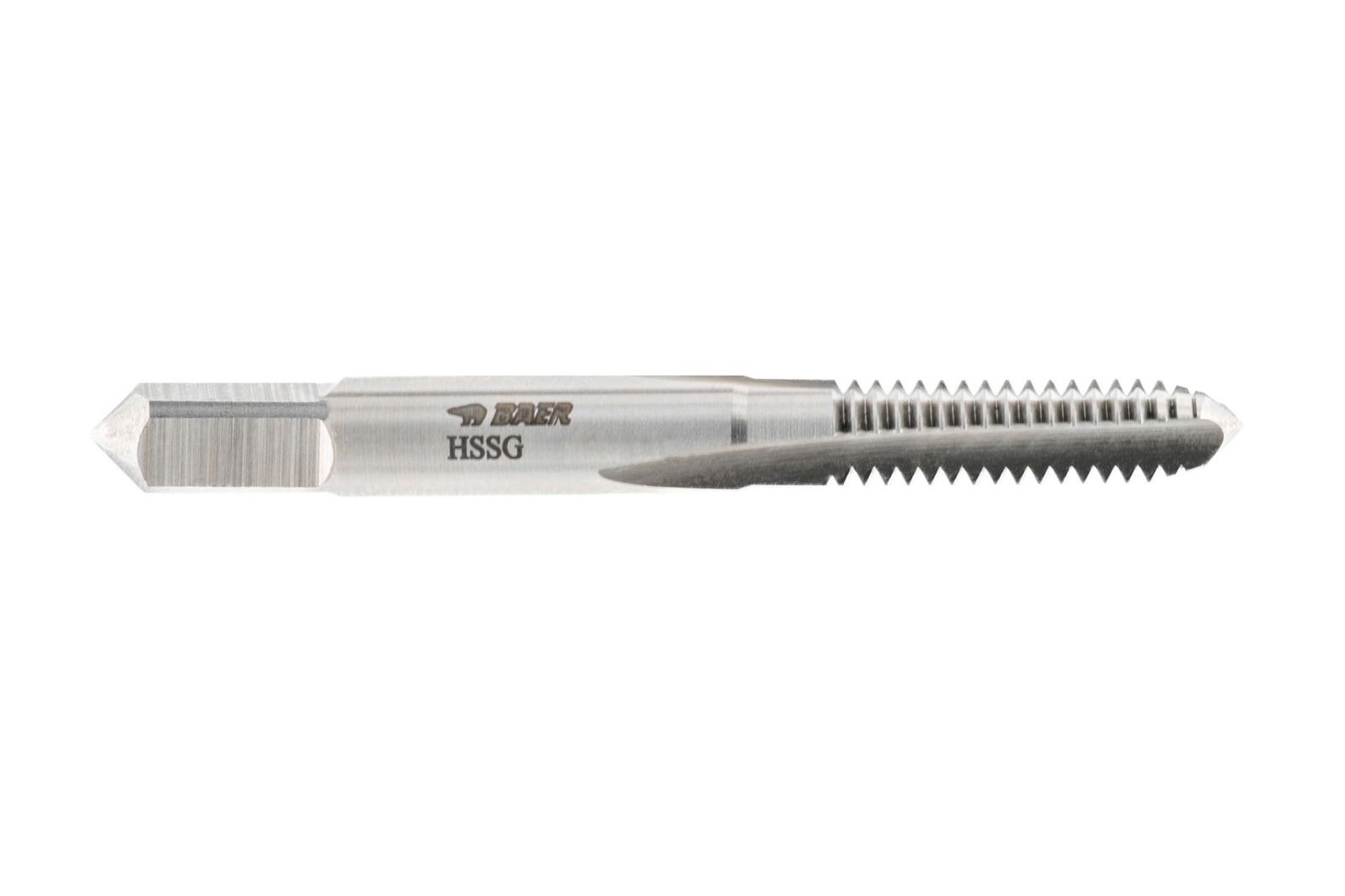

BAER HSSG Einschnittgewindebohrer Form D - M 4 x 0,7

  • Effizienz neu definiert – Metrische Gewinde schnell und einfach in einem Schritt schneiden!
  • Einschnittgewindebohrer aus geschliffenem HSS-Stahl
  • Form D mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
  • Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 800 N/mm².
  • Verstärkter Schaft – Schaftdurchmesser ist größer als das Gewinde für extra Stabilität

Einschnittgewindebohrer ermöglichen dir, mit nur einem Werkzeug in einem Arbeitsgang, auch von Hand, ein fertiges Gewinde zu schneiden. Exakte Innengewinde lassen sich damit zeitsparend von Hand oder semiprofessionell per Maschine schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Einschnittgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden und benötigt keine Vorarbeit durch einen Vorschneider oder Mittelschneider.
Dieser Innengewindeschneider bietet gegenüber dem Handgewindebohrer-Satz ganz klar den preislichen Vorteil, da nicht mehr zwei oder drei Gewindebohrer zum Vorschneiden benötigt werden, sondern nur noch ein Gewindebohrer. Durch die hohe Zeitersparnis dabei wird auch die Effizienz beim Gewindeschneiden deutlich erhöht.
Durch den kurzen Anschnitt und den geraden Nuten wird Span wird hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt. Wir empfehlen nach jedem Gewinde den Span mit einem Pinsel, Druckluft oder ähnlichem aus den Nuten zu entfernen, damit es zu keinen Spanverklemmungen kommt. Durch diese Anschnittform ist der Gewindebohrer zuverlässig und universell einsetzbar für Durchgangslöcher und Sacklöcher.

Baumasse

Durchmesser 4
Nenndurchmesser in Zoll 0,157
Nenndurchmesser in mm 4
Steigung 0,7
Steigung in mm 0,7
Abmessung M 4 x 0,7
Vierkant 3,4 mm

Eigenschaften

Produktgruppe Gewindebohrer
Produktart Einschnittgewindebohrer
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Standard DIN 352
Material HSSG blank
Zugfestigkeit bei Raumtemperatur bis 800 N/mm² | 22,2 HRC

Schematische Darstellung von Kernloch
Kernloch
3,3 mm
Schematische Darstellung von Bild Lochtyp
Lochtyp
Durchgangs- und Sackloch bis 2 x D
Schematische Darstellung von Bild Form
Form / Geometrie
Form D gerade genutet
Schematische Darstellung von Bild Anschnitt
Anschnitt
3,5-5 Gänge
Schematische Darstellung von Bild Spanabfuhr
Spanabfuhr
Findet kaum statt. Späne bleiben in Nuten.
Schematische Darstellung von Bild Kühlung
Kühlung
Außenkühlung und -Schmierung
Schematische Darstellung von Bild Material
Material
HSSG blank
Schematische Darstellung von Bild Zugfestigkeit
Zugfestigkeit bei Raumtemperatur
bis 800 N/mm² | 22,2 HRC
Schematische Darstellung von Toleranz: ISO2/6H
Toleranz
ISO2/6H

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 800 N/mm²
  • Unlegierte und niedriglegierte Stähle

Beispielanwendungen

  • Fahrradgewinde M4 für Bremse Schaltung

Technische Zeichnung

Technische Zeichnung Handgewindebohrer mit verstärktem Schaft
D1 M 4 x 0.7
D2 4,5 mm
L1 45 mm
L2 13 mm
Durchmesser 4
Vierkant 3,4 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Baustähle legiert
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Automatenstähle
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Einsatzstähle
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Vergütungsstähle unlegiert
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Stahlguss
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Temperguss
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Reinkupfer niedriglegiert
2.0240CuZn15
2.0265CuZn30
Messing kurzspanend
2.0401CuZn39Pb3
Messing langspanend
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Aluminium Guss Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Gusseisen mit Lamellengraphit
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Reinkupfer, niedriglegiertes Kupfer
2.0240CuZn15
2.0265CuZn30

Zubehör

Zubehör

BAER Werkzeughalter lang mit Knarre M 3-10 | 1/8-3/8
BAER Werkzeughalter lang mit Knarre M 3-10 | 1/8-3/8

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 491625010
17,06 €
BAER Werkzeughalter kurz mit Knarre M 3-10 | 1/8-3/8
BAER Werkzeughalter kurz mit Knarre M 3-10 | 1/8-3/8

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 491625001
8,59 €
BAER Hochleistungs Schneidpaste 100 ml
BAER Hochleistungs Schneidpaste 100 ml

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: SP100
9,91 €

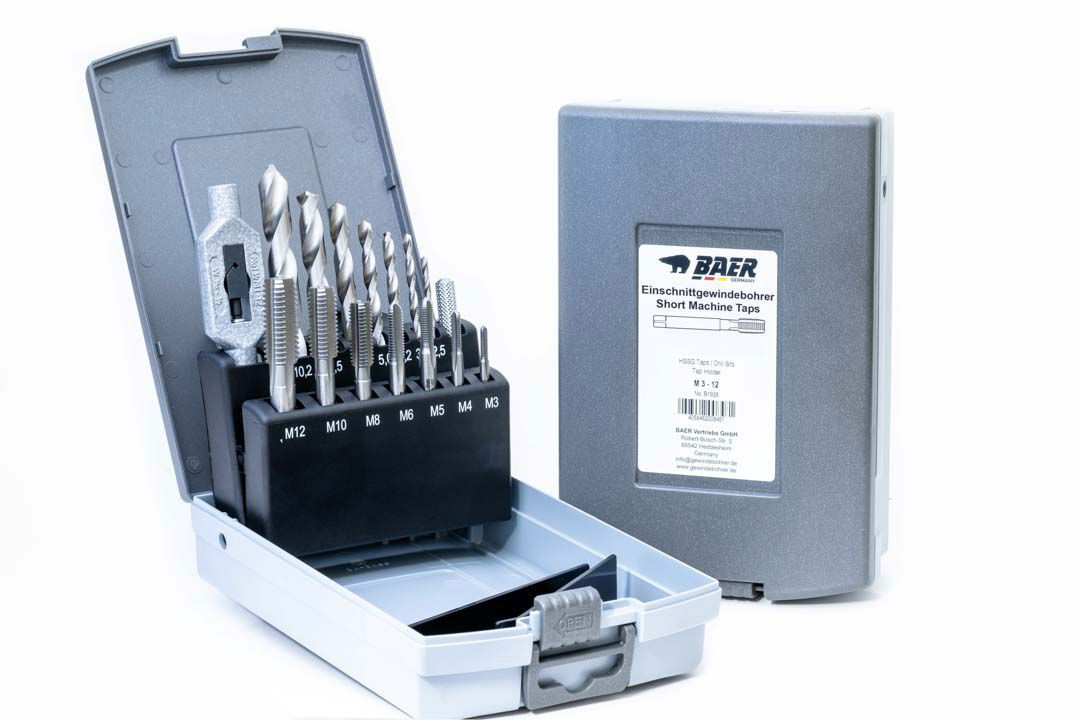

BAER Set HSSG: Einschnittgewindebohrer | Kernlochbohrer | Windeisen: M 3 - 12
BAER Set HSSG: Einschnittgewindebohrer | Kernlochbohrer | Windeisen: M 3 - 12

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B1928
48,78 €
BAER Schneideisen M 4 x 0,7 - HSS
BAER Schneideisen M 4 x 0,7 - HSS

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 111401015
4,36 €
HSSG 90° Kegelsenker 8,3 mm (für M 4)
HSSG 90° Kegelsenker 8,3 mm (für M 4)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 74583
5,52 €
BAER verstellbares PRO-Windeisen GR. 0 | M 1-8 | 1/16-1/4
BAER verstellbares PRO-Windeisen GR. 0 | M 1-8 | 1/16-1/4

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 491725000
5,81 €

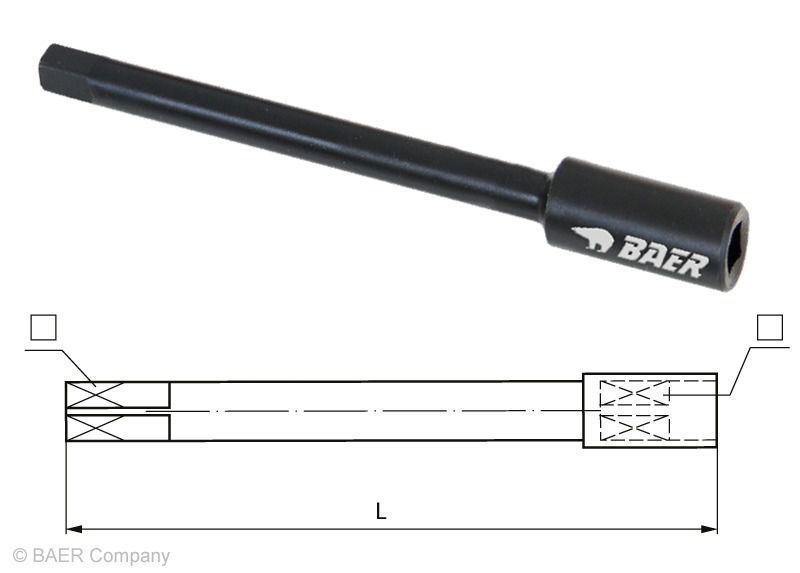

BAER Verlängerung für Vierkant 3,4mm | M 4
BAER Verlängerung für Vierkant 3,4mm | M 4

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 491925034
3,52 €
Gewinde-Grenzlehrdorn M 4 x 0,7 - Tol. 6H
Gewinde-Grenzlehrdorn M 4 x 0,7 - Tol. 6H

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 112101018
60,15 €
HSSE Extrem-Spiralbohrer 3,30 mm
HSSE Extrem-Spiralbohrer 3,30 mm

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 10033050
1,48 €

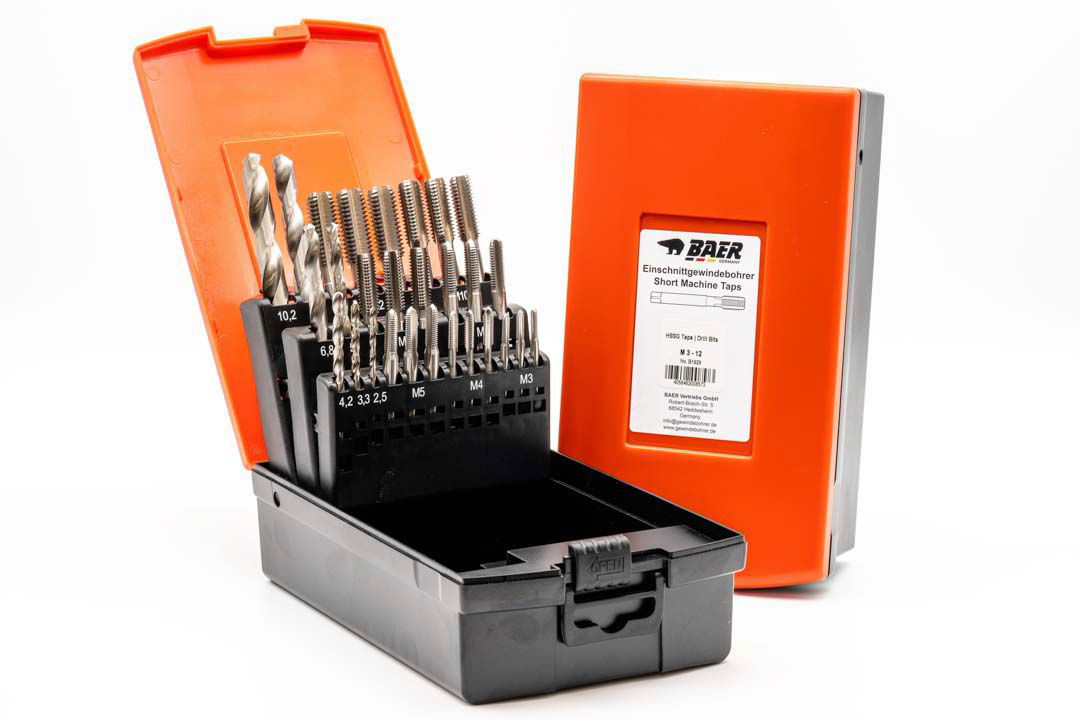

BAER Set HSSG: Einschnittgewindebohrer (3 St. je Abmessung) | Kernlochbohrer: M 3 - 12
