BAER HSSG Handgewindebohrer 3-tlg. Satz konisch M 2,5 x 0,45
16,78 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich

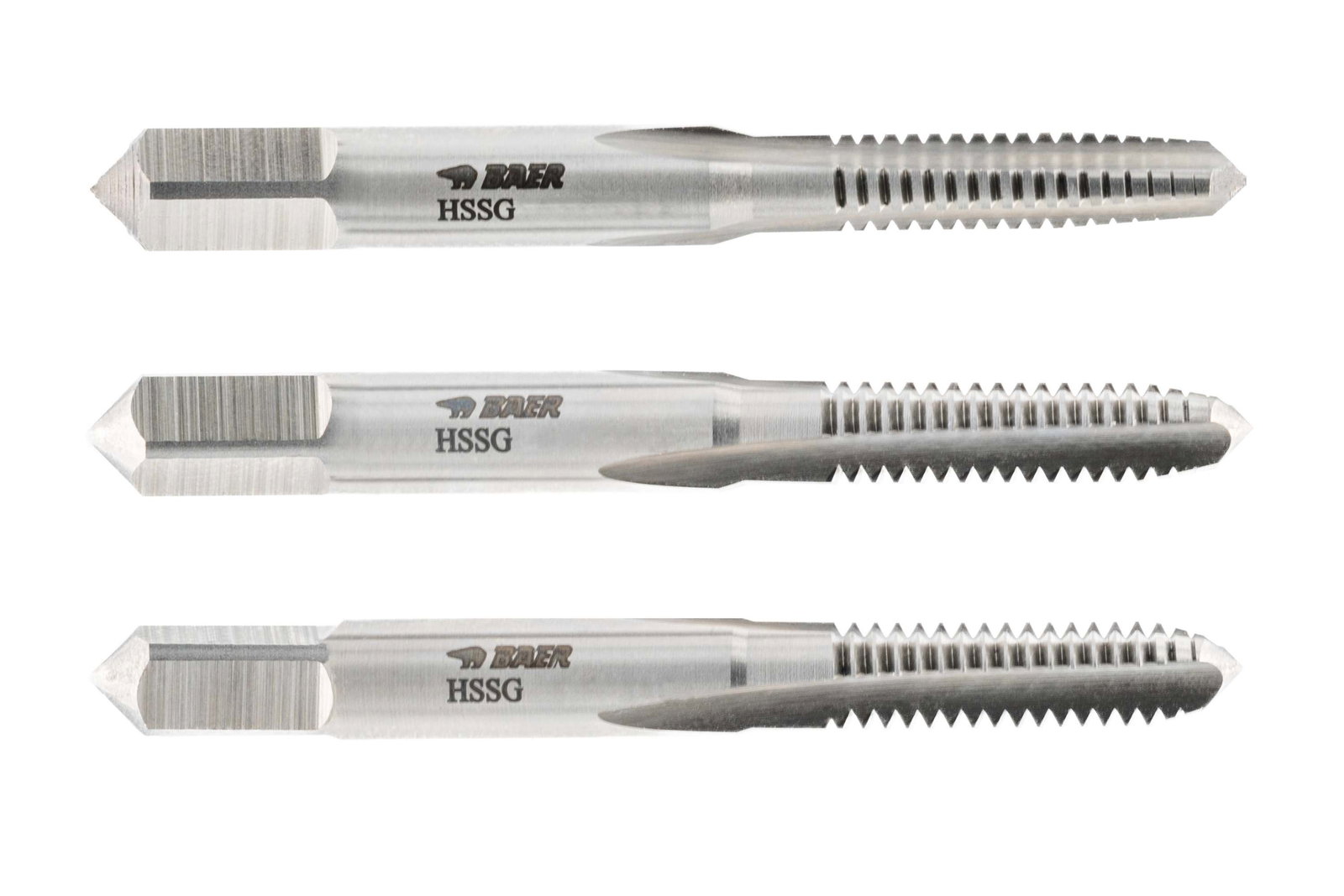

BAER HSSG Handgewindebohrer 3-tlg. Satz konisch M 2,5 x 0,45
Der Handgewindebohrer-Satz in konischer Ausführung besteht aus drei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Gewinde zu schneiden. Der Vorteil von dreiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen. Im Gegensatz zu normalen Handgewindebohrer-Sätze, kannst du in der konischen Ausführung mit jedem einzelnen Gewindebohrer ein vollständiges Gewinde schneiden. Zudem haben der Vor- und Mittelschneider keine Kennzeichnung mit einem oder zwei Ringen. Die Gewindeschneider haben zwar alle ein voll ausgeprägtes Gewindeprofil, jedoch unterscheiden sich die Anschnittslängen: Der Vorschneider in Form A hat eine Anschnittslänge mit 6 - 8 Gängen und der Mittelschneider mit Form D hat 3,5 - 5 Gänge. Der Fertigschneider hat mit der Form C einen Anschnitt von 2 - 3 Gewindegängen und kann damit das tiefste nutzbare Gewinde schneiden und ermöglicht damit auch Sacklöcher fast bis zum Grund zu schneiden. Durch die Arbeitsteilung der drei Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden dreiteilige Handgewindebohrer-Sätze für Regelgewinde mit grober Steigung verwendet, da die Gewindeprofilfläche größer ist als bei Feingewinden und die Krafteinwirkungen auf die Gewindeschneider größer sind.
Baumasse
Durchmesser |
2,5 |
---|---|
Nenndurchmesser in Zoll |
0,098 |
Nenndurchmesser in mm |
2,5 |
Steigung |
0,45 |
Steigung in mm |
0,45 |
Abmessung |
M 2,5 x 0,45 |
Eigenschaften
Produktgruppe |
Gewindebohrer |
---|---|
Produktart |
Handgewindebohrer-Sätze |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Standard |
DIN 352 |
Material |
HSSG blank |
Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
2,05 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
D1 |
M 2,5 x 0,45 |
---|---|
D2 |
2,8 mm |
L1 |
40 mm |
L2 |
9 mm |
Durchmesser |
2,5 |
Vierkant |
2,1 mm |
Anwendung – Beispielmaterialien Gewindebohrer
Baustähle unlegiert | |
---|---|
1.0035 | S185 (St33) |
1.0036 | S235JRH |
1.0038 | RSt37-2 |
1.0039 | S235JRG1+CR |
1.0044 | St44-2 |
1.0060 | E335 (St60-2) |
1.0116 | St37-3 |
1.0570 | St 52-3 |
Baustähle legiert | |
---|---|
1.5415 | 15Mo3 |
1.5423 | 16Mo5 |
1.5622 | 14Ni6 |
1.7335 | 13CrMo44 |
1.7337 | 16CrMo44 |
1.7715 | 14MoV63 |
Automatenstähle | |
---|---|
1.0711 | 9S20 |
1.0715 | 9SMn28 |
1.0718 | 11SMnPb30 |
1.0721 | 10S20 |
1.0723 | 15S20 |
1.0726 | 35S20 |
1.0737 | 9SMnPb36 |
1.0758 | 60SPb20 |
Einsatzstähle | |
---|---|
1.0401 | (C15) |
1.7016 | 17CR3 |
1.7131 | 16MnCr5 |
1.5919 | 15CrNi6 |
Vergütungsstähle unlegiert | |
---|---|
1.0402 | C 22 |
1.1151 | C22E (Ck22) |
1.0503 | C 45 |
1.1191 | C45E (Ck45) |
Stahlguss | |
---|---|
1.0420 | GS-38 |
1.5419 | GS-22 Mo 4 |
1.6750 | GS-20 NiCrMo3 7 |
1.7357 | GS-17 CrMo 5 5 |
Temperguss | |
---|---|
0.8145 | EN-GJMB 450-6 |
0.8170 | EN-GJMB 700-2 |
0.8045 | EN-GJMW-450-7 |
0.8055 | EN-GJMW-550-4 |
Reinkupfer niedriglegiert | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
Messing kurzspanend | |
---|---|
2.0401 | CuZn39Pb3 |
Messing langspanend | |
---|---|
2.0321 | CuZn37 |
2.0335 | CuZn36 |
2.0360 | CuZn40 |
Aluminium Guss Si > 5-12 % | |
---|---|
3.2161 | G-AlSi8Cu3 |
3.2163 | G-AlSi9Cu3 |
3.2381 | G-AlSi10Mg |
3.2583 | G-AlSi12(Cu) |
Gusseisen mit Lamellengraphit | |
---|---|
0.6010 | EN-GJL 100 (GG-10) |
0.6020 | EN-GJL 200 (GG -20) |
0.6025 | EN-GJL 250 (GG-25) |
0.6030 | EN-GJL 300 (GG -30) |
Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
---|---|
2.1090.01 | G-CuSn7ZnPb |
2.1086.01 | G-CuSn10Zn |
2.1097 | G-CuSn5ZnPb |
Reinkupfer, niedriglegiertes Kupfer | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
