BAER HSSG Handgewindebohrer 3-tlg. Satz UN 1/2 x 12
BAER HSSG Handgewindebohrer 3-tlg. Satz UN 1/2 x 12

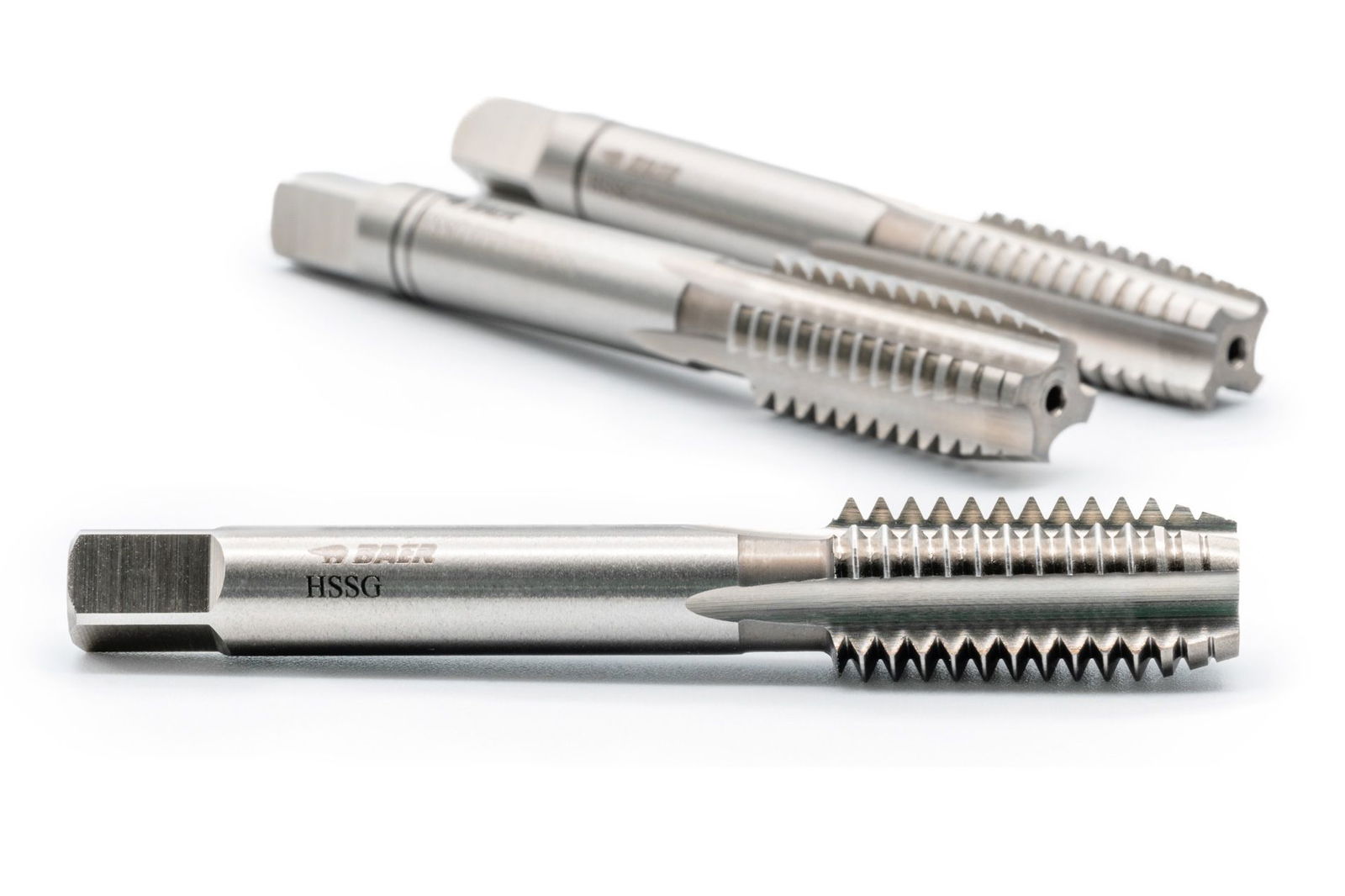

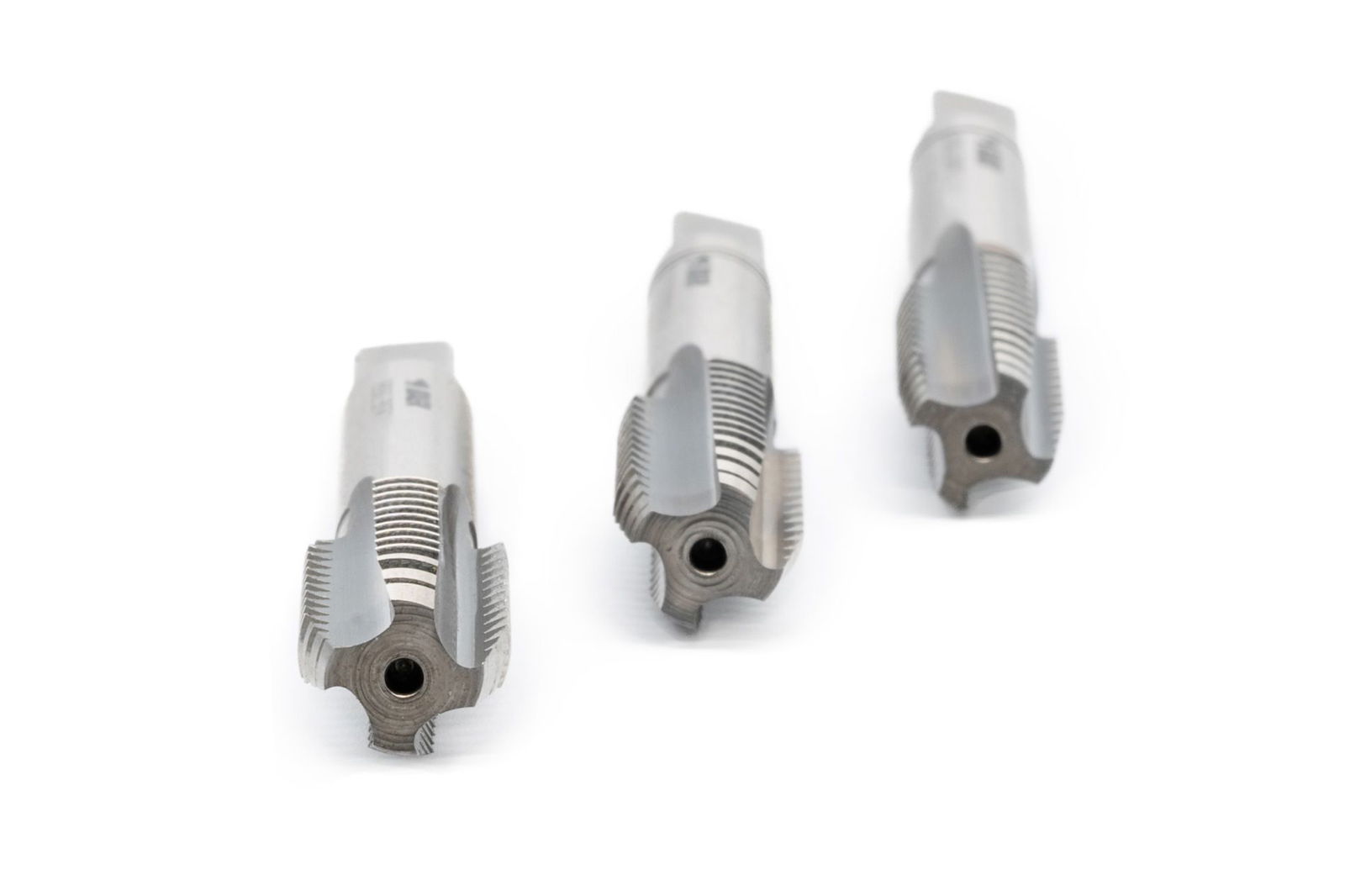

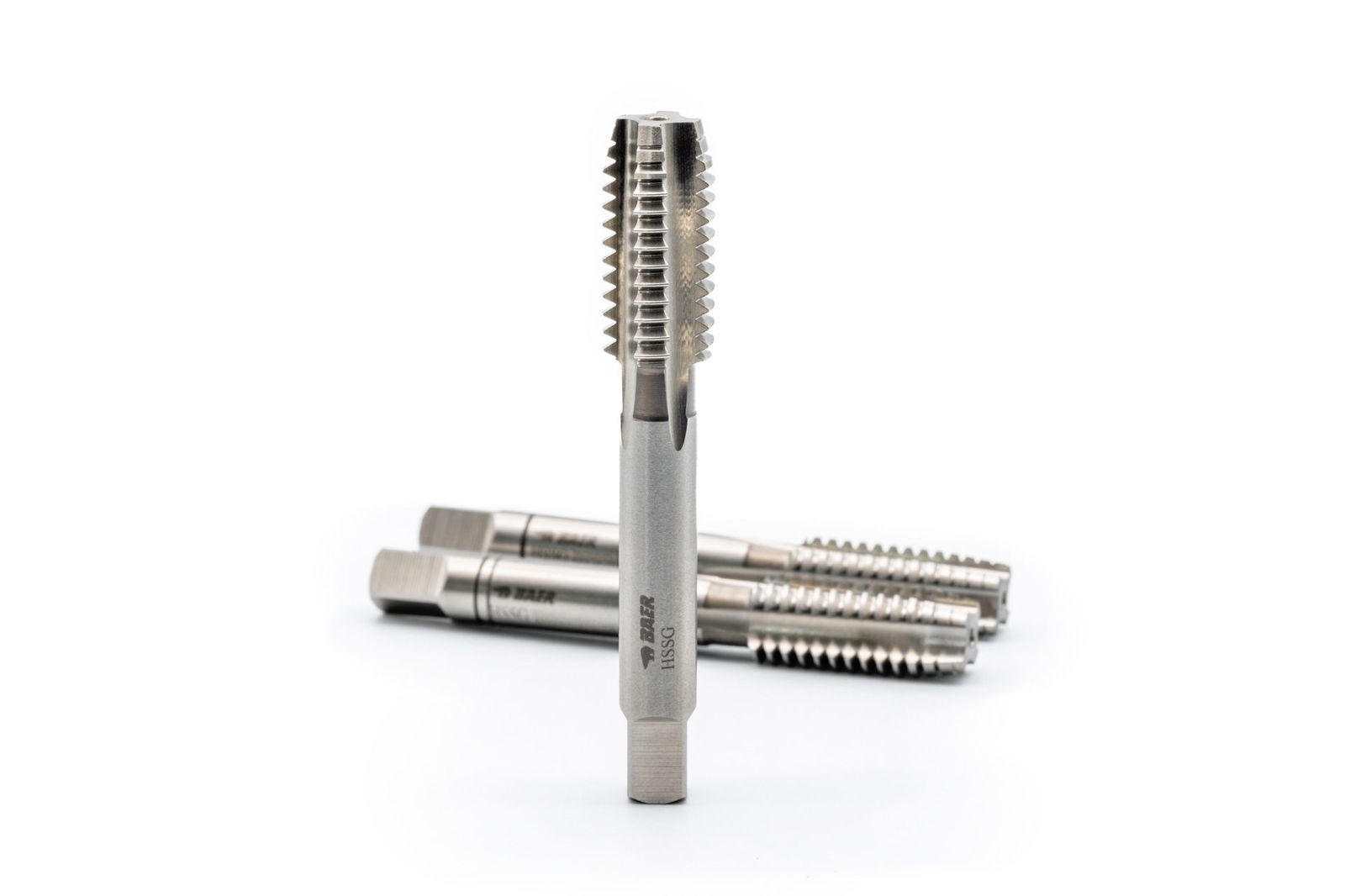

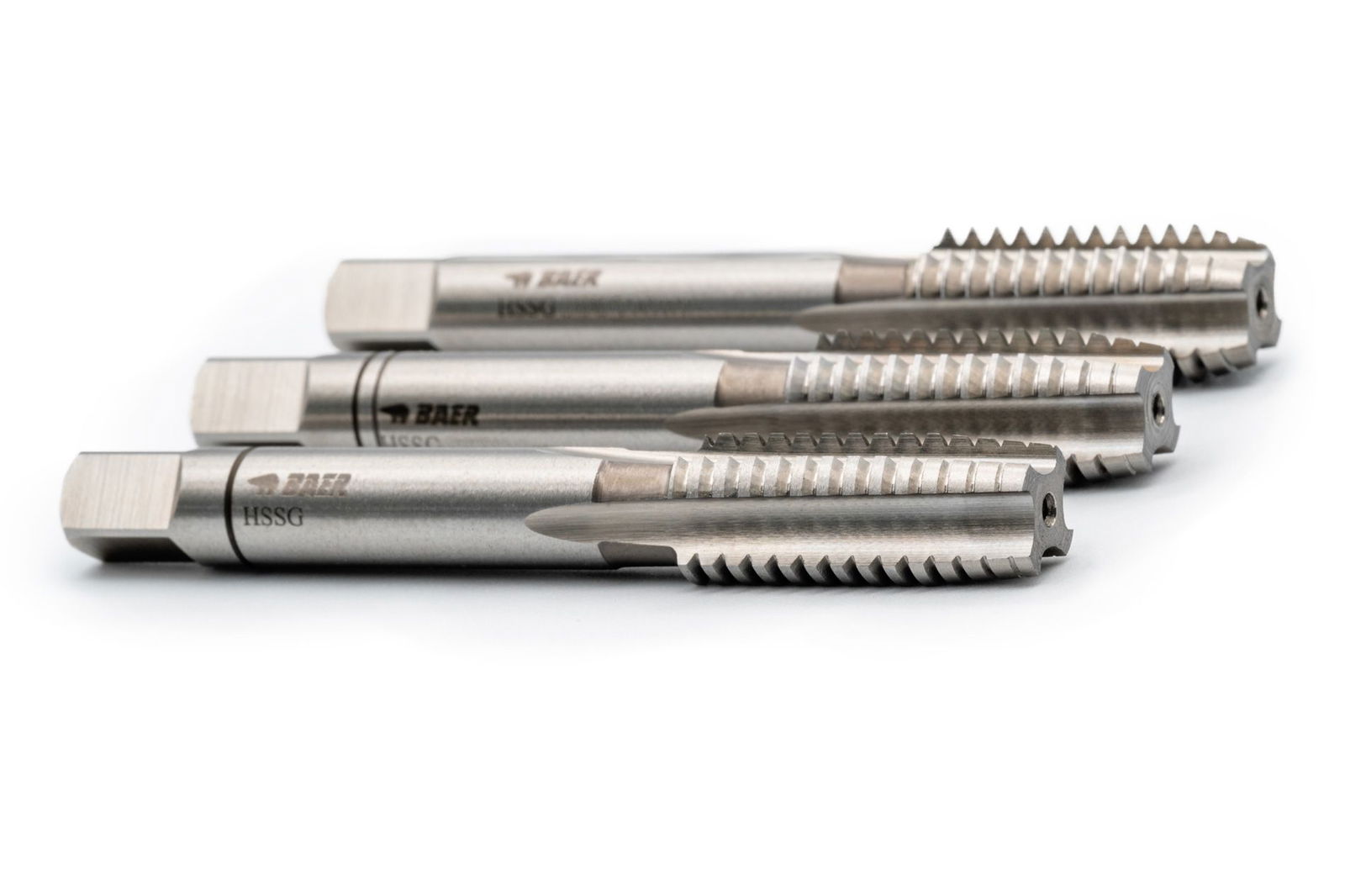

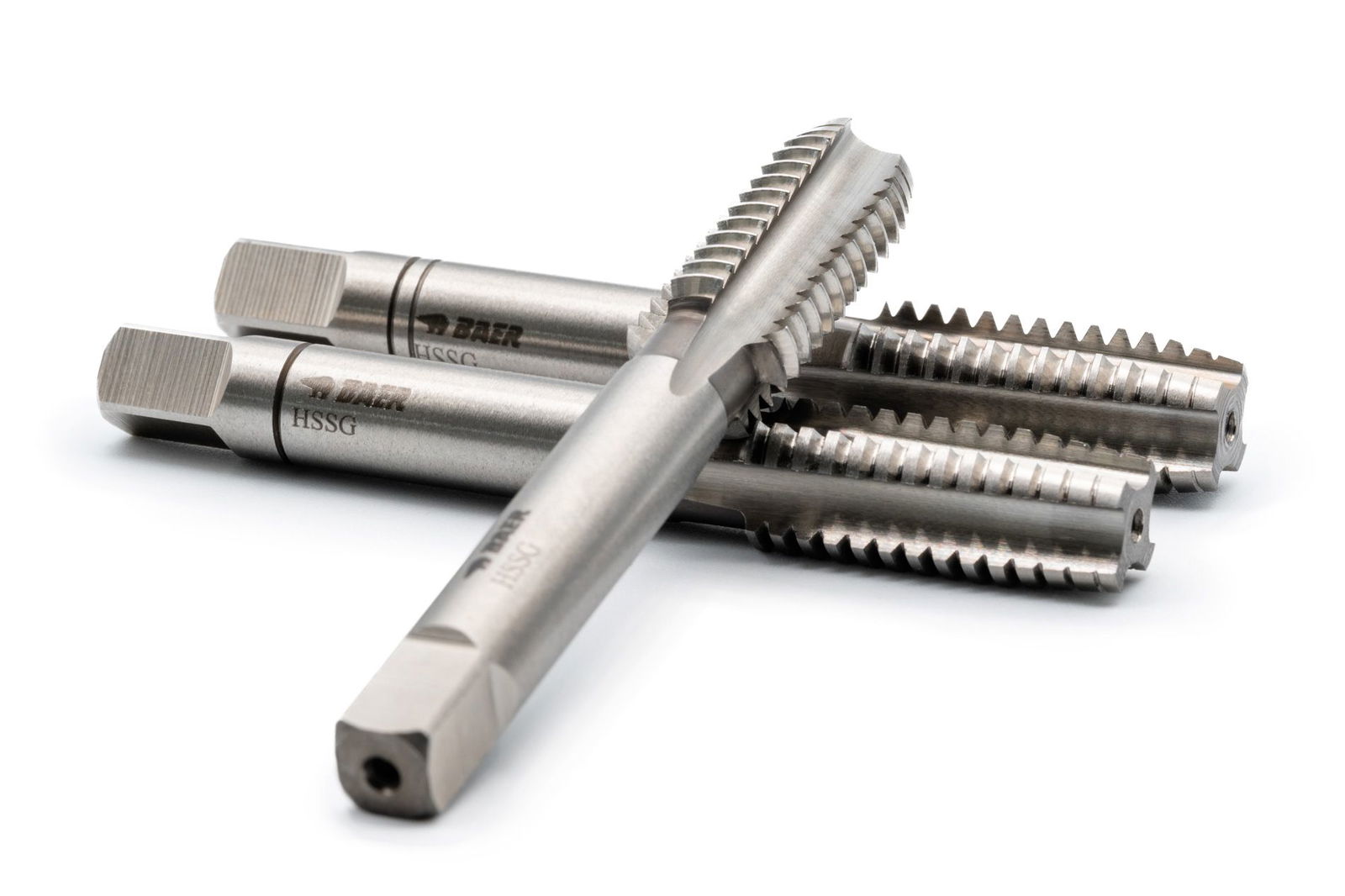

Der Handgewindebohrer-Satz besteht aus drei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Gewinde zu schneiden. Der Vorteil von dreiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der Mittelschneider (mit zwei Ringen gekennzeichnet) 85 Prozent. Das Vorschneiden und die Nacharbeit mit dem Mittelschneider bringen das Gewinde in Form. Im letzten Schritt kommt der Fertigschneider zum Einsatz, der keine Ringmarkierung hat. Nur dieser schneidet zum Schluss das vollwertige und nutzbare Gewinde. Durch die Arbeitsteilung der drei Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden dreiteilige Handgewindebohrer-Sätze für Regelgewinde mit grober Steigung verwendet, da die Gewindeprofilfläche größer ist als bei Feingewinden und die Krafteinwirkungen auf die Gewindeschneider größer sind.
Baumasse
| Durchmesser |
1/2 |
|---|---|
| Nenndurchmesser in Zoll |
0,5 |
| Nenndurchmesser in mm |
12,7 |
| Steigung |
12 |
| Steigung in mm |
2,117 |
| Abmessung |
UN 1/2 x 12 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
UN: Amerikanisches Unified National Gewinde nach ANSI B1.1 - 12 TPI mit 12 Gängen pro Zoll |
| Toleranz |
2B |
| Richtung |
Rechts |
| Standard |
DIN 2184-2 |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 750 N/mm² |
10,65 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 750 N/mm²
2B
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 800 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
UN 1/2 x 12 |
|---|---|
| D2 |
9 mm |
| L1 |
75 mm |
| L2 |
25 mm |
| Durchmesser |
1/2 |
| Vierkant |
7 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Weiterführende Informationen
- 12-UN - Unified Thread Series ANSI B1.1 Amerikanisches 12 Gänge pro Zoll Gewinde
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Vergleich inch-mm
- Oberflächenbehandlungen am Gewindeschneider
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
