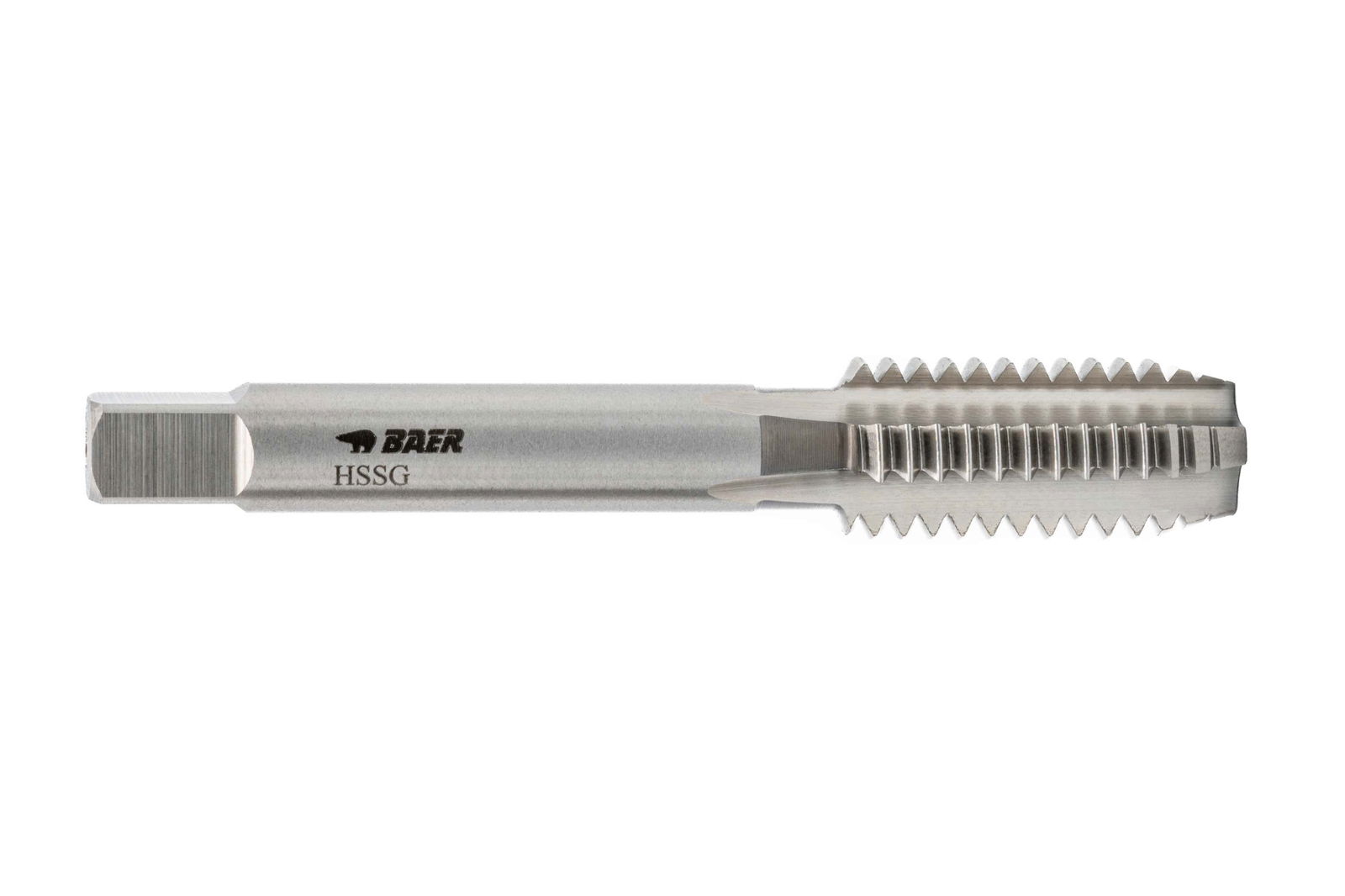

BAER HSSG Handgewindebohrer Fertigschneider UNF 9/16 x 18 - LINKS
Ab Lager
Expressversand möglich
BAER HSSG Handgewindebohrer Fertigschneider UNF 9/16 x 18 - LINKS
- Mit Links vollendet – Mit dem Fertigschneider vollendest du dein Linksgewinde und sicherst dir das perfekte Ergebnis!
- Handgewindebohrer Fertigschneider aus geschliffenem HSS-Stahl
- Linksgewinde für Anwendungen, bei denen eine linke Drehrichtung erforderlich ist
- Form C mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
Der linksschneidende Handgewindebohrer-Fertigschneider ermöglicht dir ein fertiges Links-Gewinde zu schneiden. Es ist von Vorteil das Gewinde vorher mit einem Vorschneider bereits in Form zu bringen, um die Schneidleistung besser aufzuteilen. Der Fertigschneider kann optional aber auch ohne Vor- oder Mittelschneider zum Einsatz kommen, da er bereits ein vollwertig nutzbares Gewinde schneidet. Durch den kurzen Anschnitt ist es jedoch schwieriger gerade in die Bohrung zu kommen und die Standzeit verringert sich gegenüber der Verwendung von mehrteiligen Handgewindebohrer-Sätzen
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden. Durch den kurzen Anschnitt des Fertigschneiders ist dieser universell für Durchgangslöcher und Sacklöcher einsetzbar.
Ein Linksgewinde wird gegen den Uhrzeigersinn zugedreht. Auch der Links-Gewindeschneider bzw. Links-Gewindebohrer wird gegen den Uhrzeigersinn betätigt.
Baumasse
| Durchmesser | 9/16 |
|---|---|
| Nenndurchmesser in Zoll | 0,563 |
| Nenndurchmesser in mm | 14,288 |
| Steigung | 18 |
| Steigung in mm | 1,411 |
| Abmessung | UNF 9/16 x 18 |
| Vierkant | 9 mm |
Eigenschaften
| Produktgruppe | Gewindebohrer |
|---|---|
| Produktart | Handgewindebohrer-Sätze |
| Gewindenorm | UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Toleranz | 2B |
| Richtung | Links |
| Standard | DIN 352 |
| Material | HSSG blank |
| Zugfestigkeit bei Raumtemperatur | bis 900 N/mm² | 27,1 HRC |
12,9 mm
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
2B
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 | UNF 9/16 x 18 |
|---|---|
| D2 | 11 mm |
| L1 | 80 mm |
| L2 | 28 mm |
| Durchmesser | 9/16 |
| Vierkant | 9 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
