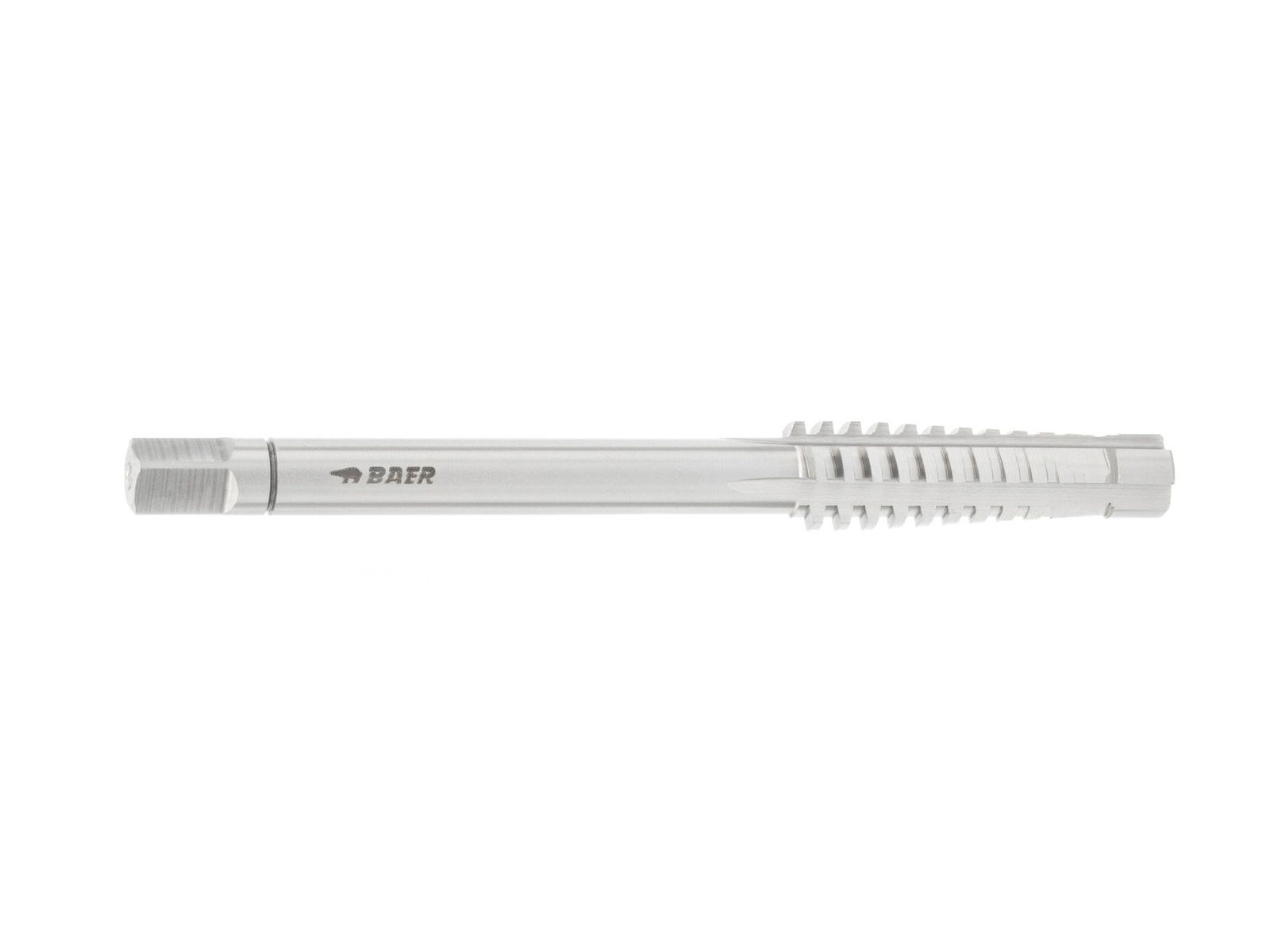

BAER HSSG Handgewindebohrer Vorschneider TR 12 x 2 - Links
BAER HSSG Handgewindebohrer Vorschneider TR 12 x 2 - Links
- Linksgewinde leicht gemacht – Mit dem Vorschneider bereitest du linksdrehende Gewinde vor!
- Handgewindebohrer Vorschneider aus geschliffenem HSS-Stahl
- Linksgewinde für Anwendungen, bei denen eine linke Drehrichtung erforderlich ist
- Der Gewindebohrer schneidet das Gewinde nur vor und erzeugt kein vollständig nutzbares Gewinde
- Form A mit geraden Nuten für Löcher, die durch das Werkstück durch gehen (Durchgangslöcher), oder solche, die im Werkstück enden (Sacklöcher), mit einer Gewindetiefe bis zu 2 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 900 N/mm².
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
Der linksschneidende Handgewindebohrer-Vorschneider ermöglicht dir ein Links-Gewinde vorzuschneiden. Der Vorteil beim Vorschneiden eines Gewindes ist, dass sich die Schnittkräfte auf den darauffolgenden Mittelschneider oder Fertigschneider verringern. Der Vorschneider ist mit einem Ring gekennzeichnet und trägt ca. 65 Prozent des Gewindeprofils ab. Dadurch, dass kein komplettes Gewindeprofil geschnitten wird, ist das Gewinde noch nicht nutzbar. Erst wenn der Fertigschneider im letzten Prozess das Gewinde vollendet, ist dieses auch vollwertig nutzbar. Durch die Arbeitsteilung von zwei oder drei Gewindebohrern ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Ein Linksgewinde wird gegen den Uhrzeigersinn zugedreht. Auch der Links-Gewindeschneider bzw. Links-Gewindebohrer wird gegen den Uhrzeigersinn betätigt.
Baumasse
| Durchmesser |
12 |
|---|---|
| Steigung |
2,0 |
| Abmessung |
TR 12 x 2,0 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Handgewindebohrer-Sätze |
| Gewindenorm |
TR: Trapezgewinde nach DIN 103 |
| Toleranz |
7H |
| Richtung |
Links |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
10,2 mm
Durchgangs- und Sackloch bis 2 x D
Form A gerade genutet
6-8 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
7H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
TR 12 x 2 |
|---|---|
| D2 |
8 mm |
| L1 |
110 mm |
| L2 |
25 mm |
| Durchmesser |
12 |
| Vierkant |
7 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
