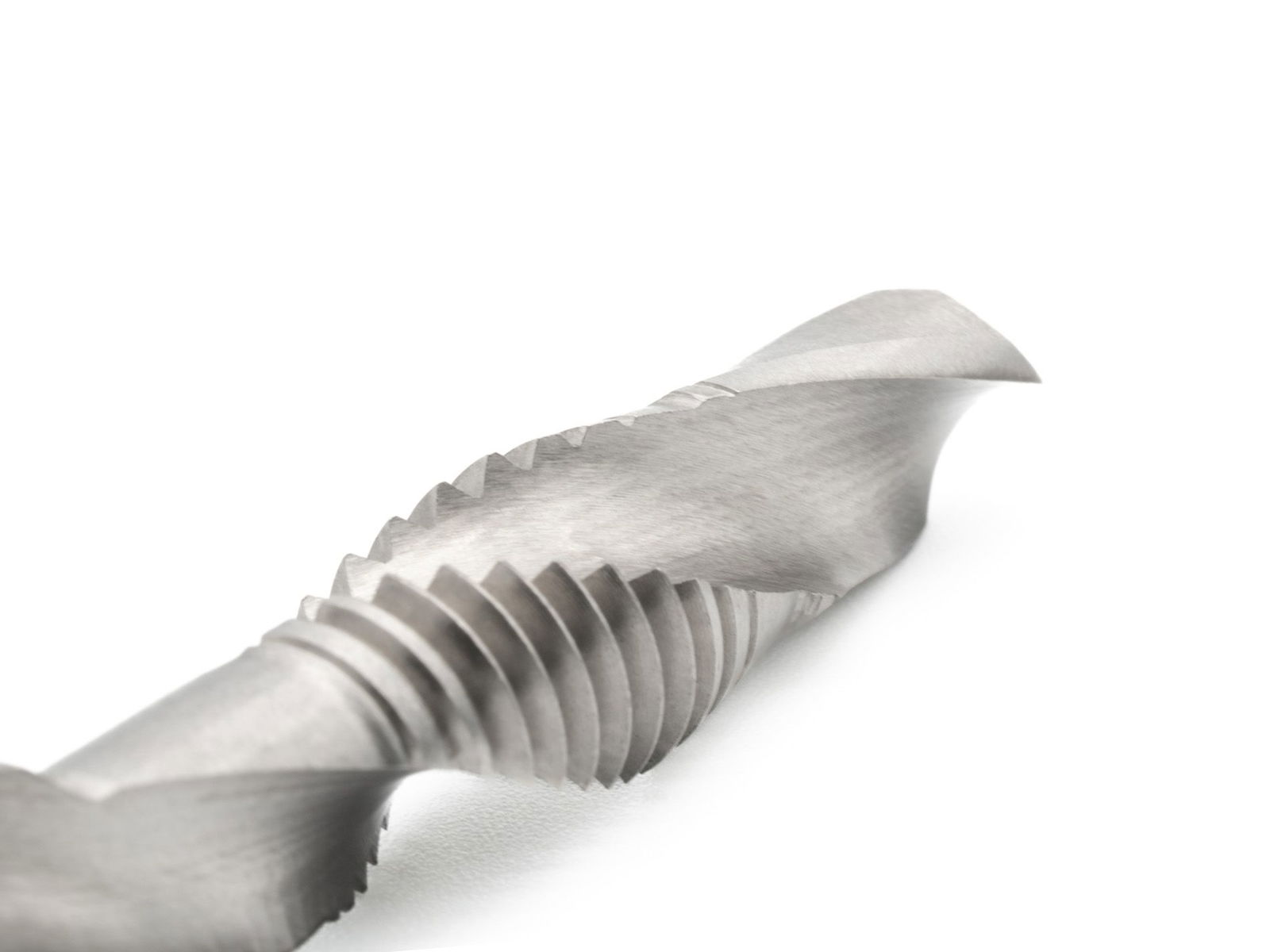

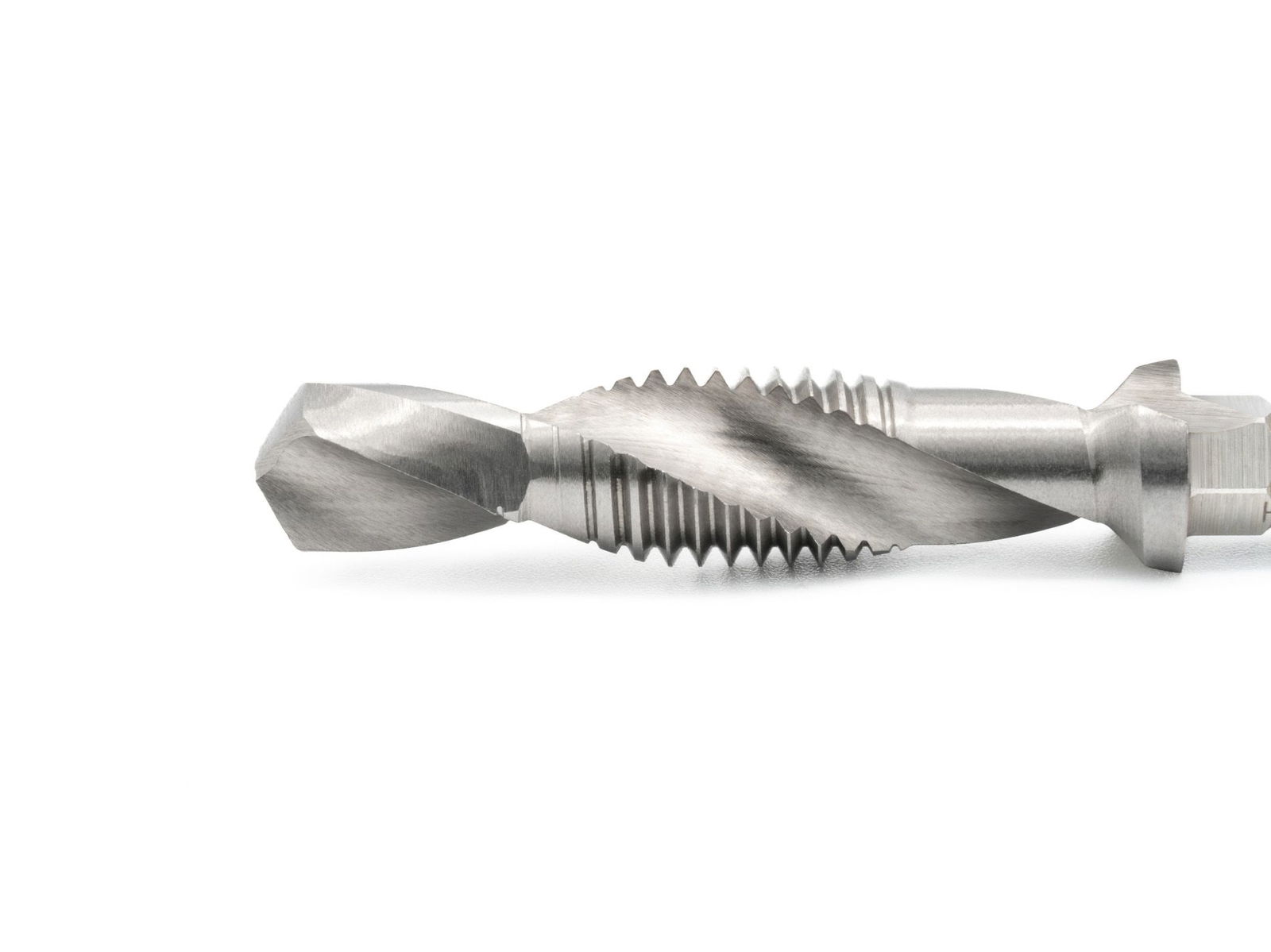

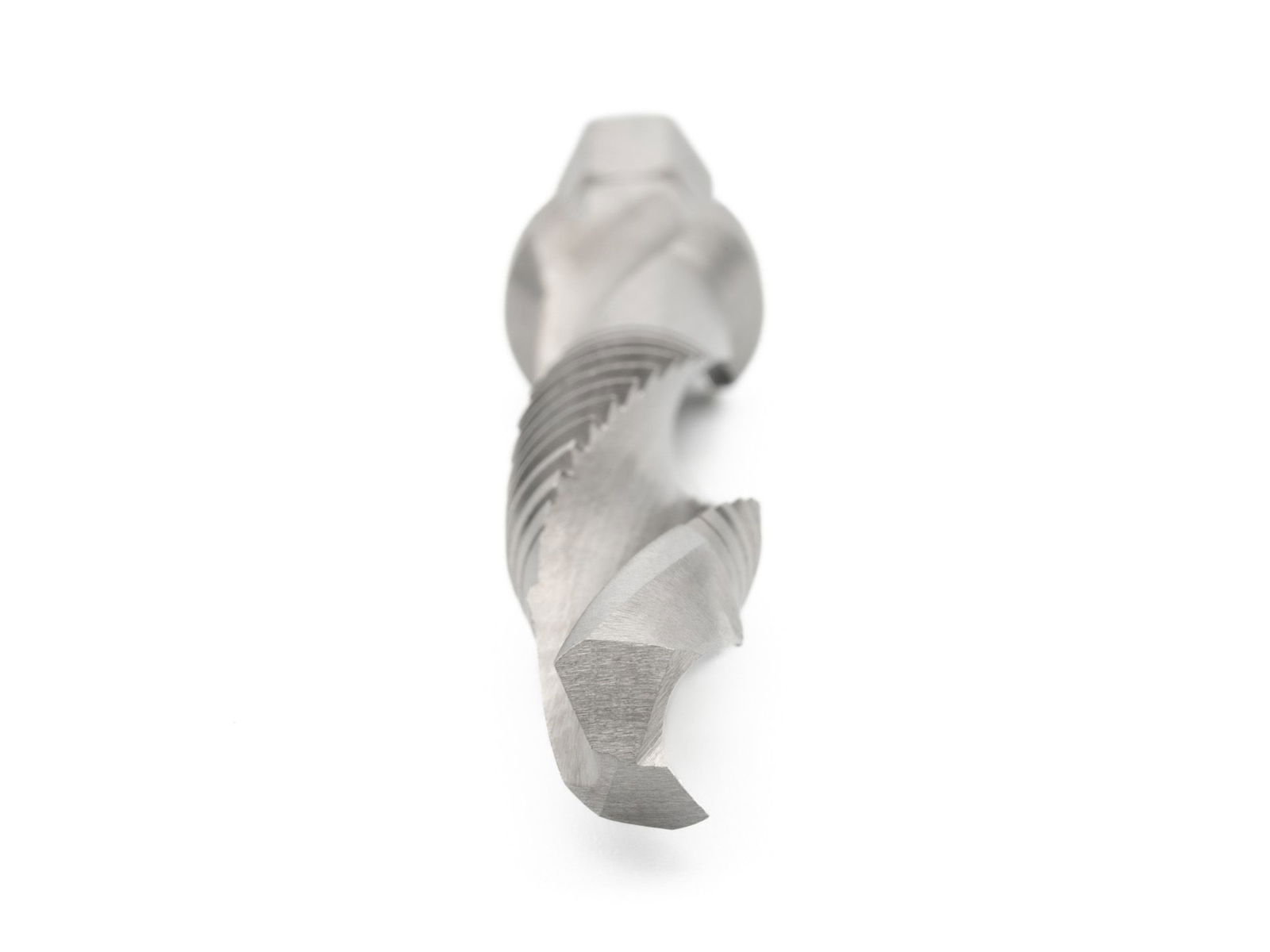

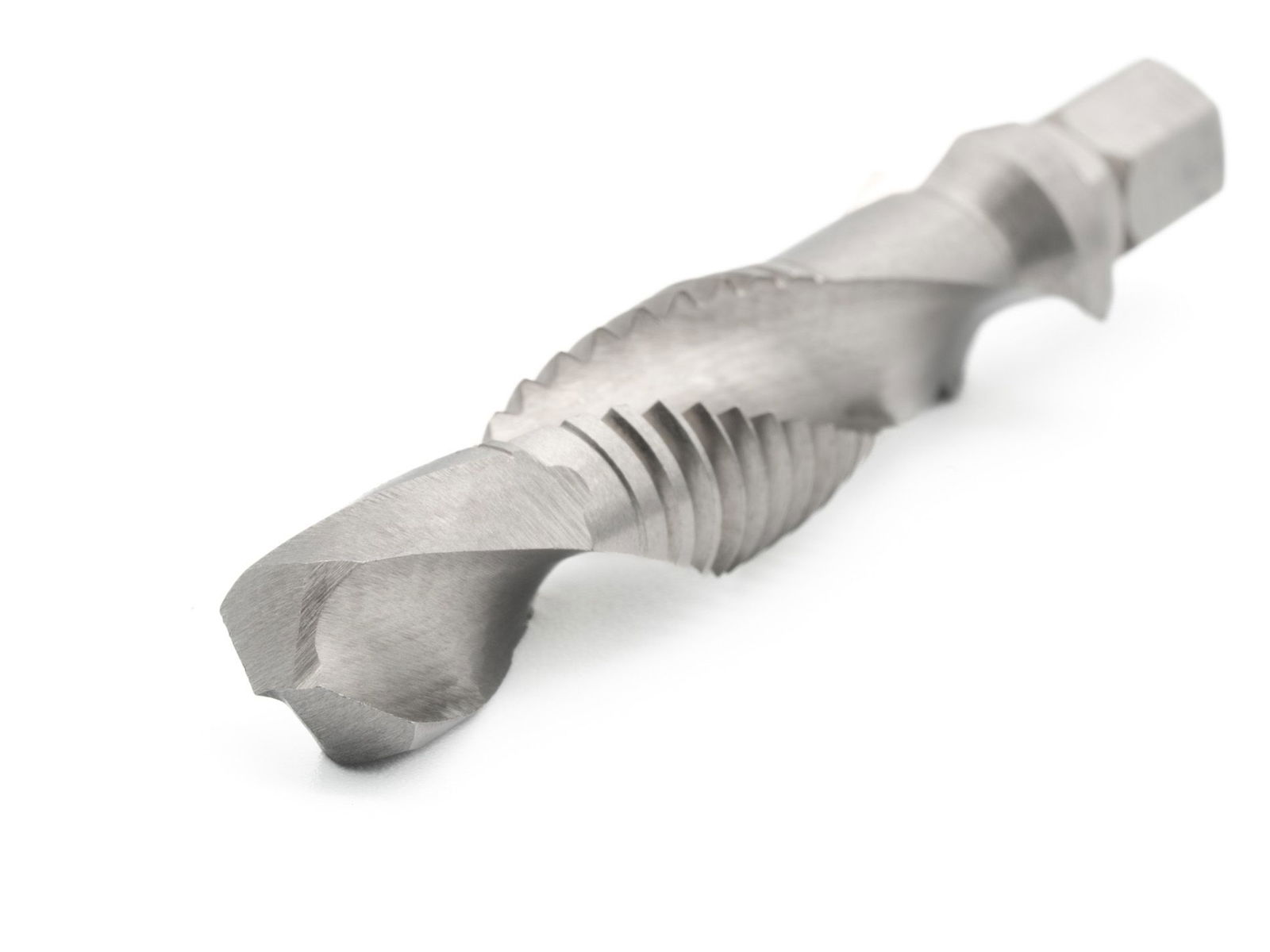

BAER HSSG Kombi-Bit-Gewindebohrer M 10 x 1,5
BAER HSSG Kombi-Bit-Gewindebohrer M 10 x 1,5
- Zwei in eins – Der Bit-Gewindebohrer für den Akkuschrauber, der in einem Durchgang bohrt und Gewinde schneidet!
- HSS Kombi-Gewindebohrer mit 1/4 Bit Schaft für Akkuschrauber
- Muttergewindebohrer mit langem Anschnitt für Muttern mit einer Gewindetiefe bis zu 1 x Durchmesser
- Geeignet für die Bearbeitung von gut zerspanbaren Materialien wie unlegierte und niedriglegierte Stähle bis 600 N/mm².
- Schaft mit reduziertem Durchmesser – Schaftdurchmesser ist kleiner als das Gewinde für präzises Arbeiten
BAER-Kombi-Bit-Gewindebohrersind für das Gewindeschneiden mit Akku-Bohrmaschinen und Handbohrmaschinen mit Rechts- und Linkslauf konzipiert. Sie eignen sich aber auch für das Gewindeschneiden auf stationären Bohrmaschinen. Ihr Einsatzgebiet liegt in der Bearbeitung von Stahl, NE-Metallen und Kunststoffen (bis 600 N/mm² Zugfestigkeit). Es können nur Durchgangsgewinde bis zu einer maximalen Gewindetiefe von 1 x D gefertigt werden. Besonders nützlich sind sie für Montagearbeiten und Kleinserien. Achten Sie darauf, daß Werkzeugachse und Lochachse genau fluchten und verwenden Sie ein geeignetes Schneidöl. Für das Gewindeschneiden mit Akku-Bohrmaschinen und Handbohrmaschinen empfehlen wir für die Abmessung M 10 x 1,5 eine maximale Drehzahl von 450 UpM.
Baumasse
| Durchmesser |
10 |
|---|---|
| Nenndurchmesser in Zoll |
0,394 |
| Nenndurchmesser in mm |
10 |
| Steigung |
1,5 |
| Steigung in mm |
1,5 |
| Abmessung |
M 10 x 1,5 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Bit-Gewindebohrer/Kombi-Bit-Gewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 600 N/mm² |
Einsatzzwecke
Stahl, NE-Metalle und Kunststoffe bis 600 N/mm² Zugfestigkeit
Technische Zeichnung
| D1 |
M 10 x 1,5 |
|---|---|
| D2 |
8,5 mm |
| L1 |
59 mm |
| Durchmesser |
10 |
