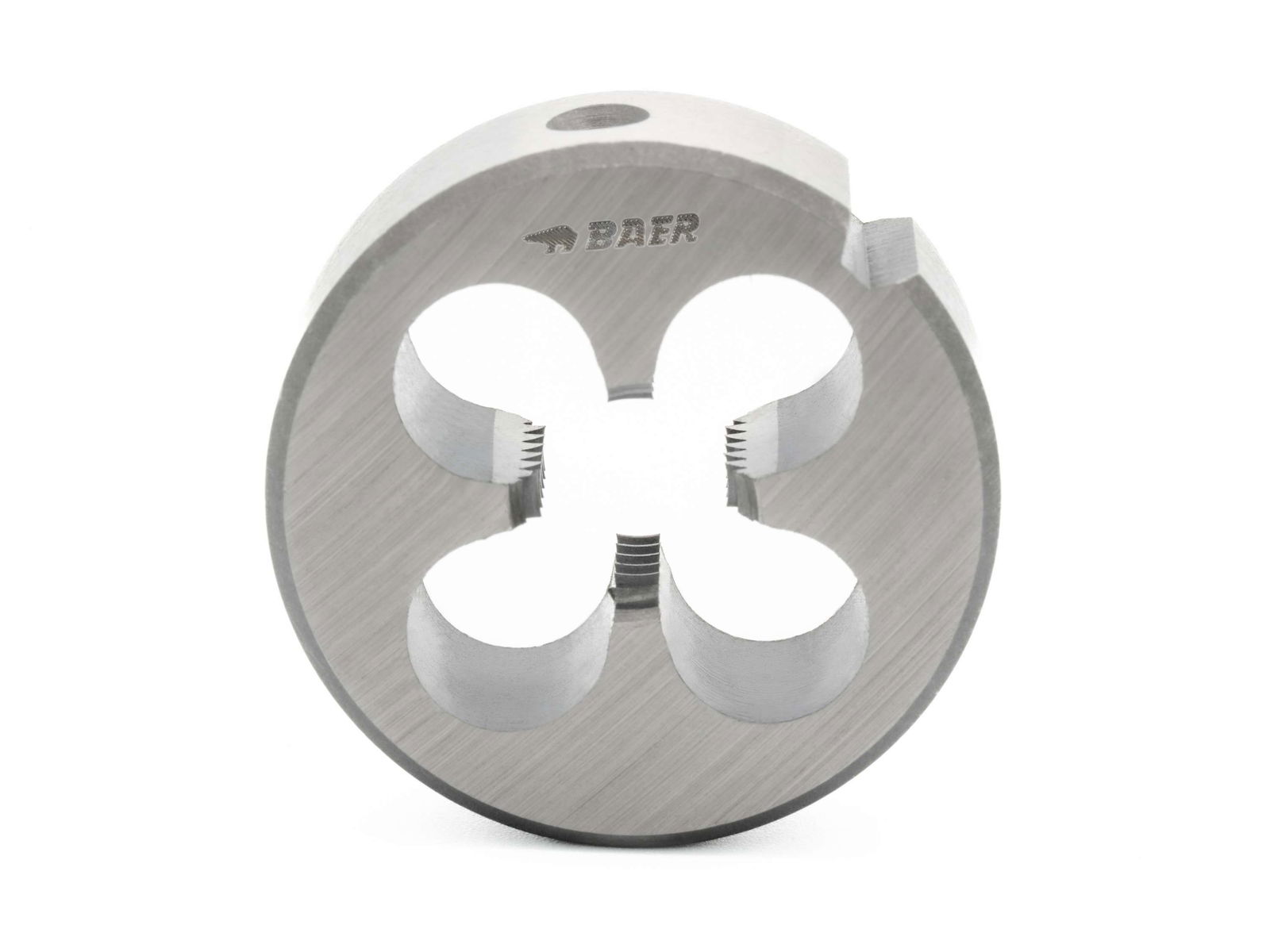

BAER Schneideisen M 10 x 1,5 - HSS
Ab Lager
Expressversand möglich
BAER Schneideisen M 10 x 1,5 - HSS
BAER-Schneideisen sind perfekt für alle, die Außengewinde schneiden möchten. Grundsätzlich ist dieses spanende Werkzeug zylindrisch und weist – je nach Größe – innen drei oder mehr Schneiden auf. Die Bohrungen zwischen den Schneiden nehmen die Späne auf, rollen sie und führen sie ab. Schneideisen werden verwendet, um Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch zu schneiden. Runde Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des runden Schneideisens sind vier Bohrungen und eine Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Der Gewindeschneider ist aus dem Hochleistungsschnellarbeitsstahl HSS gefertigt, der eine bessere Zähigkeit und eine geringere Bruchempfindlichkeit gegenüber dem HSSE-Stahl hat. HSS-Stahl ist auch ein beliebter Werkstoff für die Herstellung von Werkzeugen, die hohen Beanspruchungen ausgesetzt sind. HSS Schneideisen können sowohl für Baustähle, Kohlenstoffstähle und Automatenstähle verwendet werden. Darüber hinaus ist es auch geeignet für Einsatzstähle und unlegierte Vergütungstähle mit einer Festigkeit von bis zu 750 N/mm². Stahlguss sowie Zink-Legierungen können damit ebenfalls geschnitten werden, genauso wie Reinkupfer, niedriglegiertes Kupfer und kurzspanende Kupfer-Zinn-Legierungen. Auch Kunststoffe wie POM, PVC usw. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneidöl oder Schneidpaste schmieren.
Baumasse
| Höhe H |
11 mm |
|---|---|
| Durchmesser |
10 |
| Nenndurchmesser in Zoll |
0,394 |
| Nenndurchmesser in mm |
10 |
| Steigung |
1,5 |
| Steigung in mm |
1,5 |
| Abmessung |
M 10 x 1,5 |
Eigenschaften
| Produktgruppe |
Schneideisen |
|---|---|
| Produktart |
Schneideisen |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO-6g |
| Richtung |
Rechts |
| Standard |
DIN 223 (DIN EN 2256 |
| Material |
HSS |
Technische Informationen - Schneideisen
1,5
HSS
ISO-6g
Einsatzzwecke
- allgemeiner Einsatz bis 750 N/mm²
- allgemeine Baustähle, Automatenstähle, Einsatzstähle und unlegierte Vergütungstähle
- Reinkupfer, niedriglegiertes Kupfer, sowie kurzspanende Kupfer-Zinn-Legierungen
- Kunststoffe wie POM, PVC usw.
Technische Zeichnung
| Außendurchmesser D1 |
30 mm |
|---|---|
| Bolzen-Vorarbeitsdurchmesser D2 |
9,92 mm |
| Höhe H |
11 mm |
| Abmessung Durchmesser D |
M 10 x 1,5 |
| Durchmesser |
10 |
Anwendung – Beispielmaterialien Schneideisen
| Baustähle allgemein | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Automatenstähle | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Kunststoffe |
|---|
| PMMA |
| POM |
| PVC |
