BAER HSSG Maschinenmuttergewindebohrer TR 10 x 2 - LINKS
BAER HSSG Maschinenmuttergewindebohrer TR 10 x 2 - LINKS

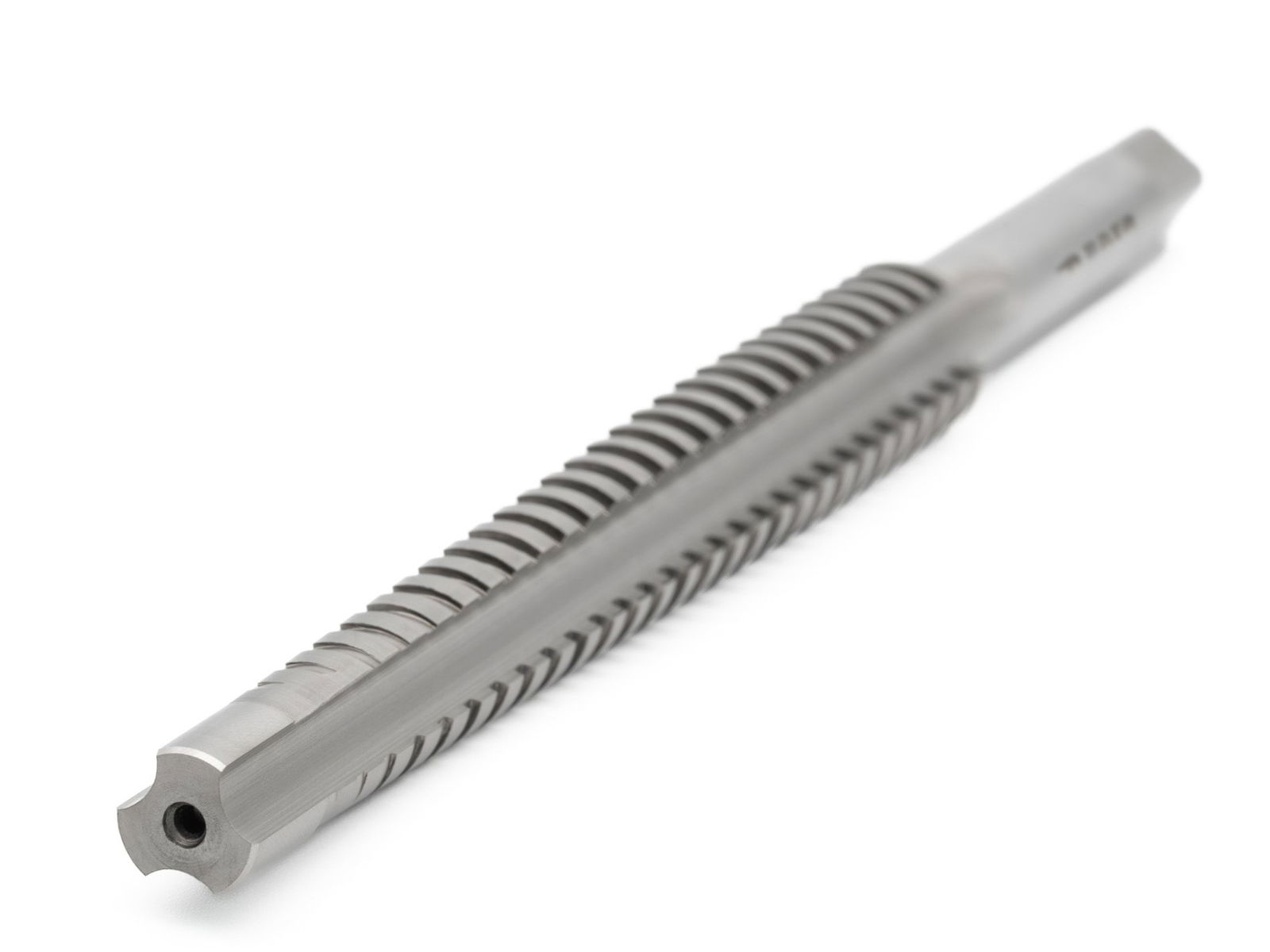

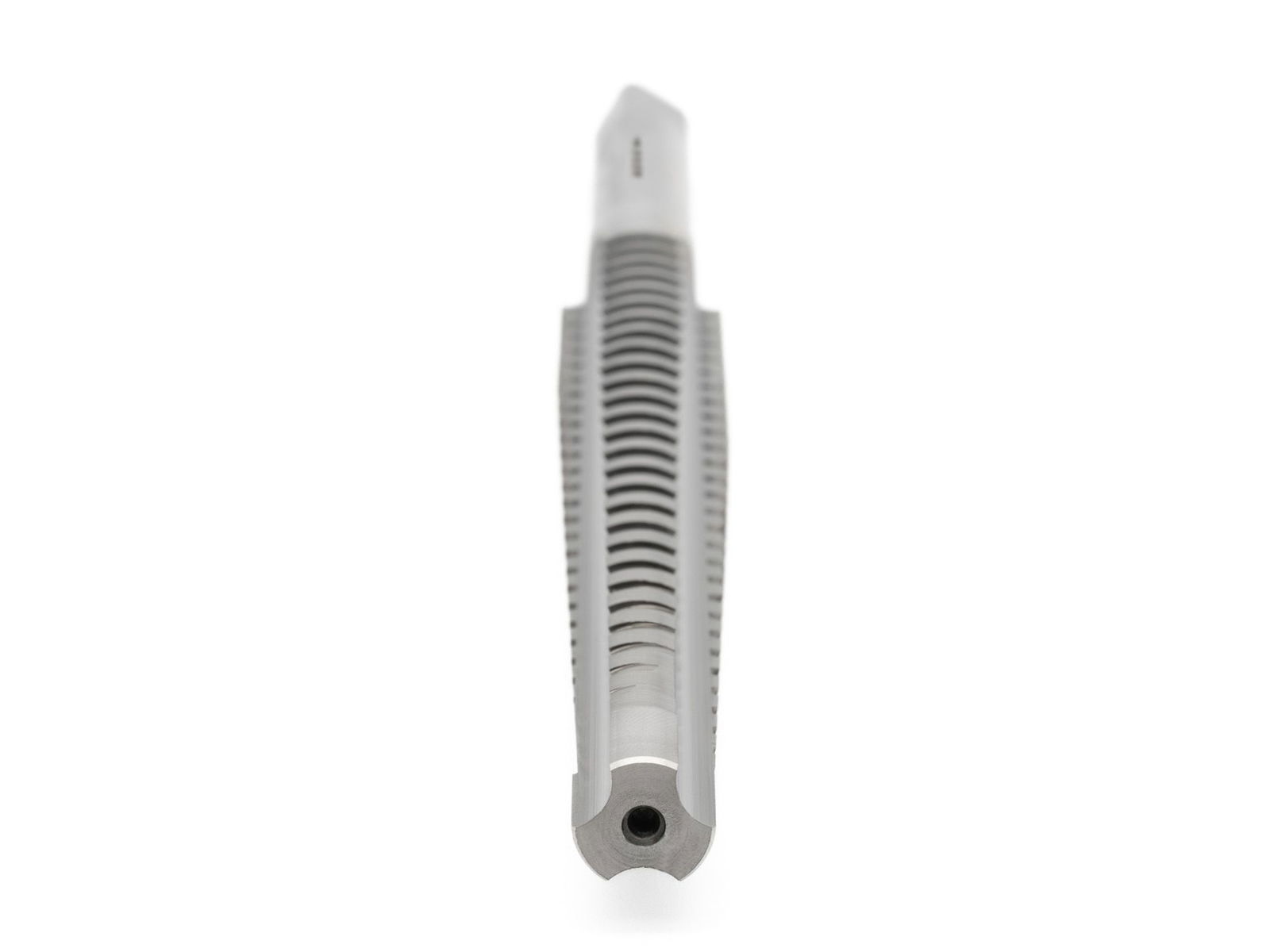

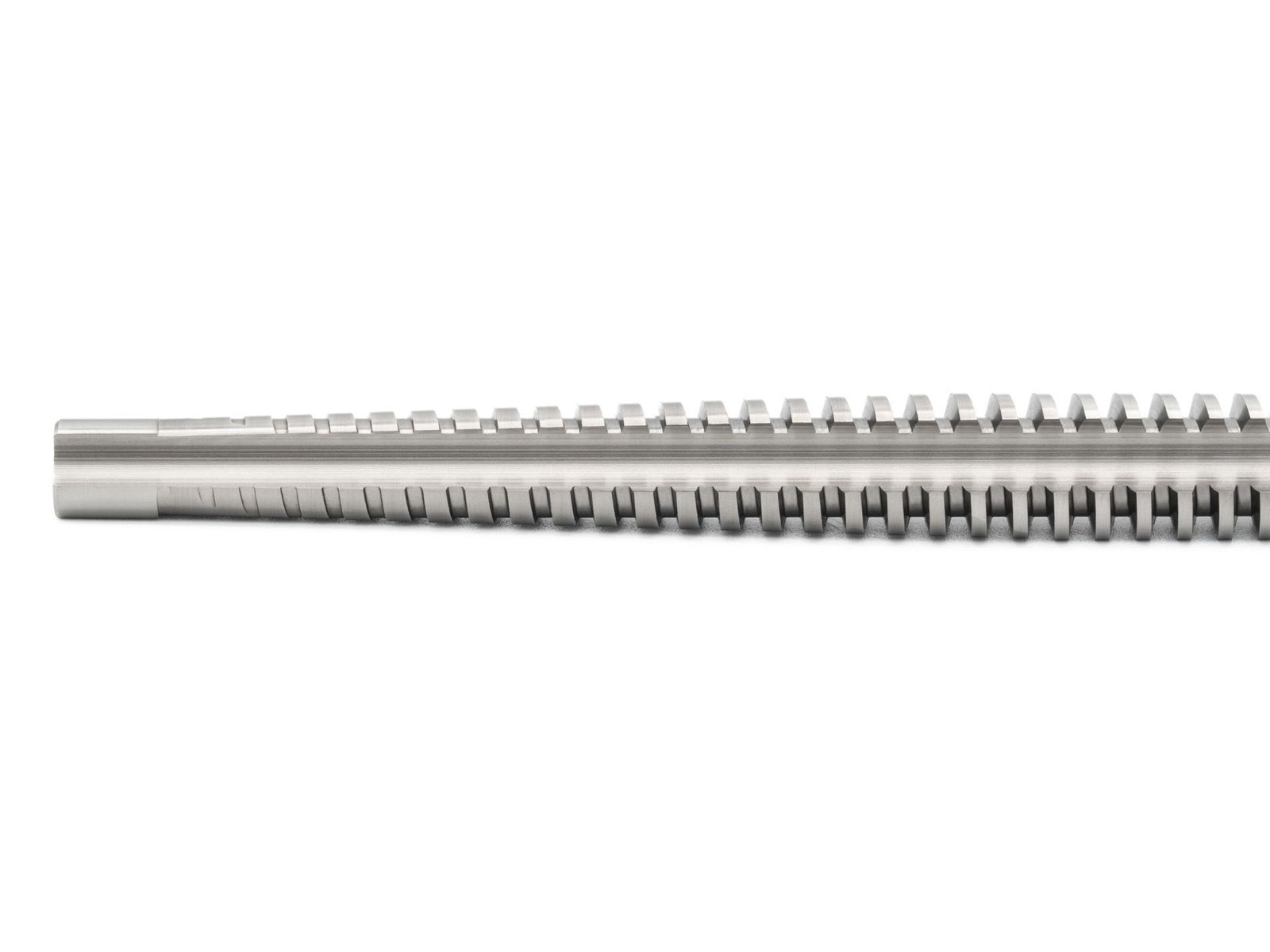

Die linksschneidenden Trapez Muttergewindebohrer dienen der Herstellung von Muttern mit linkem Trapezgewinde nach DIN 103. Ein Linksgewinde wird gegen den Uhrzeigersinn zugedreht. Auch der Trapez Gewindebohrer Links wird gegen den Uhrzeigersinn betätigt. Etwa 2/3 der Gewindelänge des Gewindeschneiders werden als Anschnitt genutzt. Der lange Gewindebohreranschnitt sorgt für eine gute Schnittaufteilung und erhöht die Standzeit enorm. Zudem erhält die Oberfläche des geschnittenen Gewindes dadurch eine sehr hohe Güte und sorgt damit für sicheren Halt und gleichmäßige Kräfteverteilung der Schraubverbindung. Hierfür steht die bewährte BAER-Qualität.
Trapez-Muttergewindebohrer sind für kurze Durchganglöcher bis maximal 1,0 x Gewinde-Nenndurchmesser geeignet und können durch ihren langen Überlaufschaft mehrerer geschnittene Muttern aufnehmen. Das Trapez Gewinde besitzt eine viel größere Profilfläche als zum Beispiel ein normales metrisches Gewinde. Da diese große Fläche beim Gewindeschneiden abgetragen werden muss, entstehen deutlich höhere Zerspanungskräfte als beim Schneiden eines metrischen Gewindes. Die maximale Gewindelänge von 1,0 x D sollte nicht überschritten werden, da der Trapezgewindebohrer sonst brechen kann. Genauso sensibel verhält sich die Bearbeitung von verschiedenen Werkstoffen. Falls ein längeres Gewinde geschnitten werden soll, oder ein schwer zerspanbarer Werkstoff bearbeitet wird, bieten wir kurzfristig und schnell ein passendes Werkzeug an. Sende uns dazu bitte eine Anfrage.

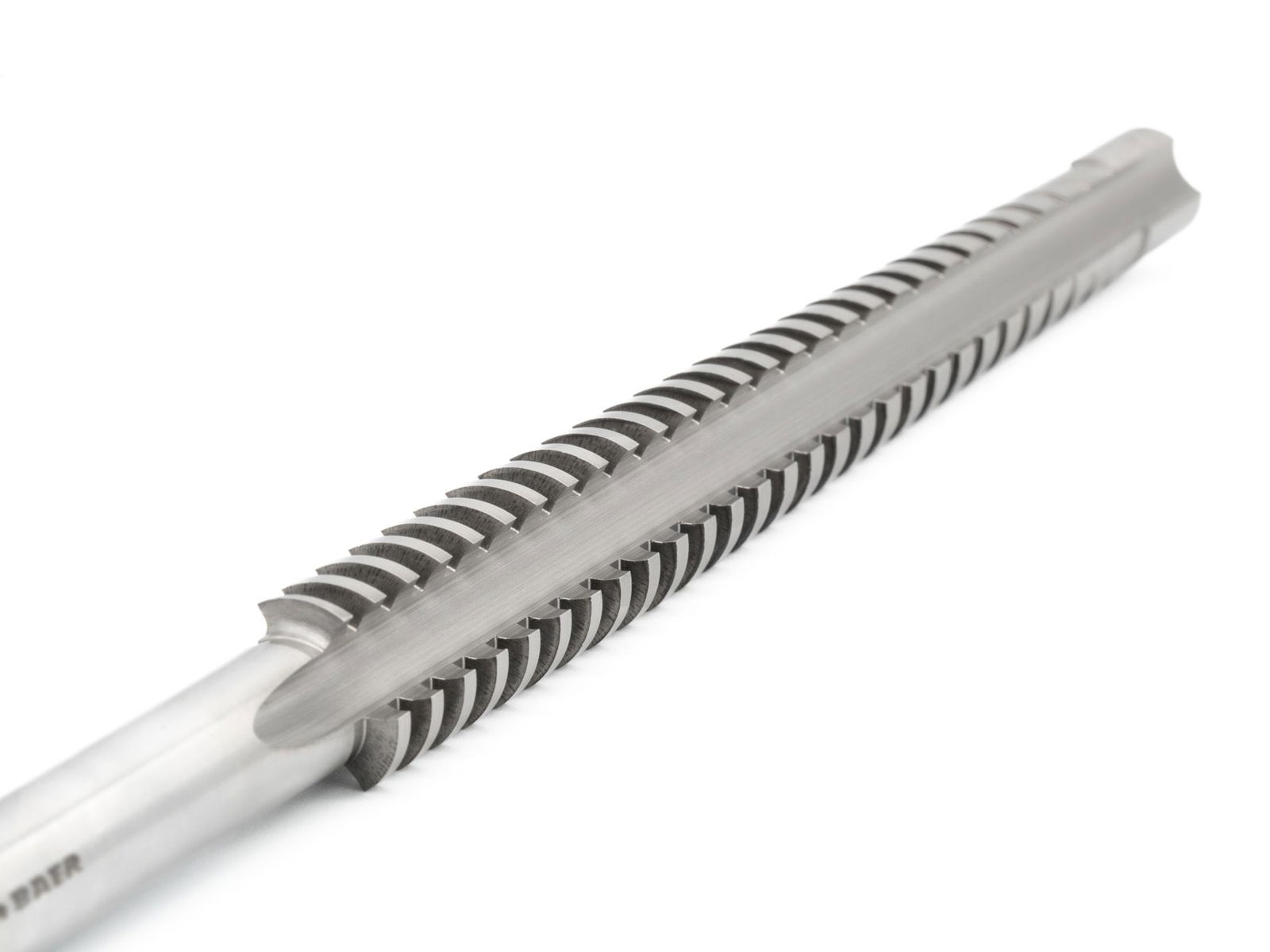

Die Präzision der BAER Mutterngewindebohrer und des hinterschliffenen Gewindes stellt sicher, dass beim Gewindeschneiden weniger Reibung und Temperatur entstehen. Damit das Gewindeprofil am Werkstück nicht vollständig reibt, wird das Gewinde bereits im Anschnitt über das gesamte Gewindeprofil hinterschliffen. So muss der Gewindeschneider weniger Kräfte aufwenden und Spanverklemmungen können vermieden werden.
Unsere Maschinenmuttergewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung von Muttern in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Mutternbohrer ihren Einsatz. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Baumasse
| Durchmesser |
10 |
|---|---|
| Steigung |
2,0 |
| Abmessung |
TR 10 x 2,0 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Maschinenmuttergwindebohrer |
| Gewindenorm |
TR: Trapezgewinde nach DIN 103 |
| Toleranz |
7H |
| Richtung |
Links |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 700 N/mm² |
8,2 mm
Durchgangsloch bis 1 x D
langer Anschnitt gerade genutet
spezial Anschnitt
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 700 N/mm²
7H
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 700 N/mm²
- Unlegierte und niedriglegierte Stähle
Technische Zeichnung
| D1 |
TR 10 x 2 |
|---|---|
| D2 |
7 mm |
| L1 |
110 mm |
| L2 |
63 mm |
| Durchmesser |
10 |
| Vierkant |
5,5 mm |
Anwendung – Beispielmaterialien
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0044 | St44-2 |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0723 | 15S20 |
| 1.0737 | 9SMnPb36 |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
