BAER Set HSSG: Gewindebohrer | Schneideisen Rund: G(BSP) 1/8'' - 3/4''

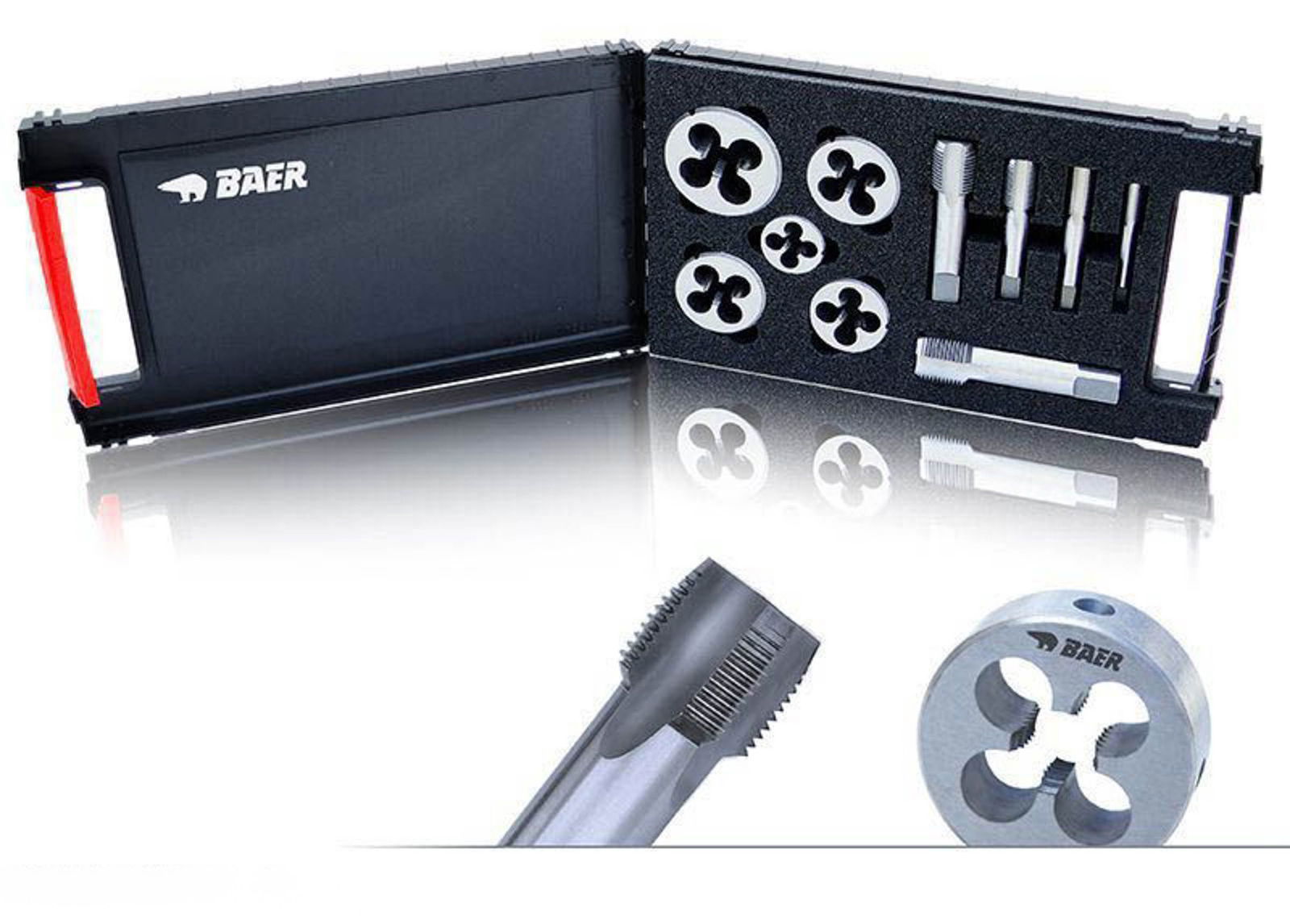

Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden im Sanitärbereich. Die Zoll Gewindeschneider von G1/8" bis G3/4" (werden auch BSP 1/8" bis BSP 3/4" bezeichnet) ermöglichen das Schneiden von Innengewinden und Außengewinden. Man nennt das G(BSP) Gewinde auch Rohrgewinde.
Das Set enthält Einschnittgewindebohrer aus geschliffenem HSS-Stahl (High Speed Steel), welche für lange Haltbarkeit und hohe Präzision sorgen. Des weiteren sind runde HSS Schneideisen im Set enthalten, damit Sie auch jedes Gewinde problemlos schneiden können.
Das Gewindeschneid-Sortiment wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Beispielanwendungen:- Zollgewinde bzw. Whitworth-Gewinde im Sanitärbereich
- G-Rohr Rohrgewinde
- Fittinge, Verbinder, Nippel, Gewindefittings für Wasserrohre, Sanitärgewinde, Wassergewinde
- Doppelnippel und Rohrdoppelnippel
- Winkelverbindung
- Rohrgewindeverbindungen
Baumasse
| Durchmesser | 1/8 - 3/4" |
|---|---|
| Abmessung | G (BSP) 1/8 - 3/4" |
Eigenschaften
| Produktgruppe | Gewindeschneidsätze |
|---|---|
| Produktart | Gewindeschneidsätze |
| Gewindenorm | G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Toleranz | mittel |
| Richtung | Rechts |
| Material | HSSG blank |
| Zugfestigkeit bei Raumtemperatur | bis 900 N/mm² | 27,1 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 4 x D
Form D gerade genutet
3-4 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSG blank
bis 900 N/mm² | 27,1 HRC
mittel
Technische Informationen - Schneideisen
1,5
A
Satzinhalt
| BAER HSSG Einschnittgewindebohrer | G 1/8 x 28 | G 1/4 x 19 | G 3/8 x 19 G 1/2 x 14 | G 3/4 x 14 |
|---|---|
| BAER HSS Schneideisen | G 1/8 x 28 | G 1/4 x 19 | G 3/8 x 19 G 1/2 x 14 | G 3/4 x 14 |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Handeinsatz
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Weiterführende Informationen
- G (BSP) - British Standard Pipe DIN ISO 228 - Zylindrisches Rohrgewinde
- Whitworth Rohrgewinde
- Wissenswerte Informationen übers Gewindeschneiden
- Vergleich inch-mm
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
HSS Schneideisen - für perfekte Außengewinde
#läuft rund
BAER Schneideisen dienen der Erzeugung von Außengewinden mit rundem Außenprofil. Sie möchten es von Hand oder per Maschine betätigen? Beides funktioniert. Diese BAER-Schneideisen aus Hochleistungs-Schnellarbeitsstahl HSS eignen sich für normale Anwendungen für unterschiedliche Materialien mit einer Festigkeit bis zu 800 N/mm². Dazu gehören folgende Werkstoffe: Allgemeine Baustähle, Automatenstähle, Einsatzstähle, unlegierte Vergütungsstähle, Reinkupfer, niedriglegiertes Kupfer und Kupfer-Zinn-Legierung (Bronze) kurzspanend, sowie Kunststoffe. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich. Außen befinden sich Bohrungen, hier können Sie das Schneideisen in den Schneideisenhalter fixieren und das Verdrehen bei der Anwendung verhindern. Die Spanlöcher, das sind Bohrungen bzw. Hohlräume zwischen den Schneiden, sorgen für den Spantransport. Sie nehmen die Späne auf, rollen sie und führen sie ab. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneideöl oder Schneidpaste schmieren. Unsere Gewindeschneider für Außengewinde können neben einem fairen Preis primär mit einer hervorragenden Qualität überzeugen. BAER Schneideisen – für perfekte Außengewinde.
Die Vorteile auf einen Blick:
- geringer Platzbedarf
- Einstellung ohne Aufwand
- Einsatz auf einfachen und Mehrspindel-Maschinen
- einfacher Werkzeug-Aufbau
- Benutzung von beiden Seiten
Technische Informationen:
- DIN 5158 (DIN EN 24231)
- Gewindetoleranz: A
- Anschnitt: 1,5
HSS Schneideisen DIN 5158 :
G(BSP) 1/8 | G(BSP) 1/4 |G(BSP) 3/8 | G(BSP) 1/2 | G(BSP) 3/4
