BAER UniTap Set HSSE: Gewindebohrer Sackloch | Kernlochbohrer: M 3 - 12
BAER UniTap Set HSSE: Gewindebohrer Sackloch | Kernlochbohrer: M 3 - 12
Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die metrischen Gewindeschneider von M3 bis M12 ermöglichen das universelle Schneiden von Innengewinden in nahezu alle Materialien und Anwendungsfällen.
Das Set enthält kobaltlegiertem HSSE-CO5 Kernlochbohrer und TiAlN-beschichtete Maschinengewindebohrer für Sacklöcher aus kobaltlegiertem HSSE-Stahl (High Speed Steel), was für lange Haltbarkeit und hohe Präzision in verschiedenen Materialien sorgt. Maschinengewindebohrer werden für maschinelle Anwendungen eingesetzt und sind ein häufig genutztes Werkzeug in der industriellen Fertigung mit wechselnden Anforderungen.
Der Gewindebohrer-Satz wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser |
3 - 12 |
|---|---|
| Abmessung |
M 3 - 12 |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Material |
HSSE TiAlN |
| Zugfestigkeit bei Raumtemperatur |
bis 1200 N/mm² | 38 HRC |
Technische Informationen – Gewindebohrer
Sackloch bis 3 x D
Form C 40° RSP
2-3 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSE TiAlN
bis 1200 N/mm² | 38 HRC
ISO2/6H

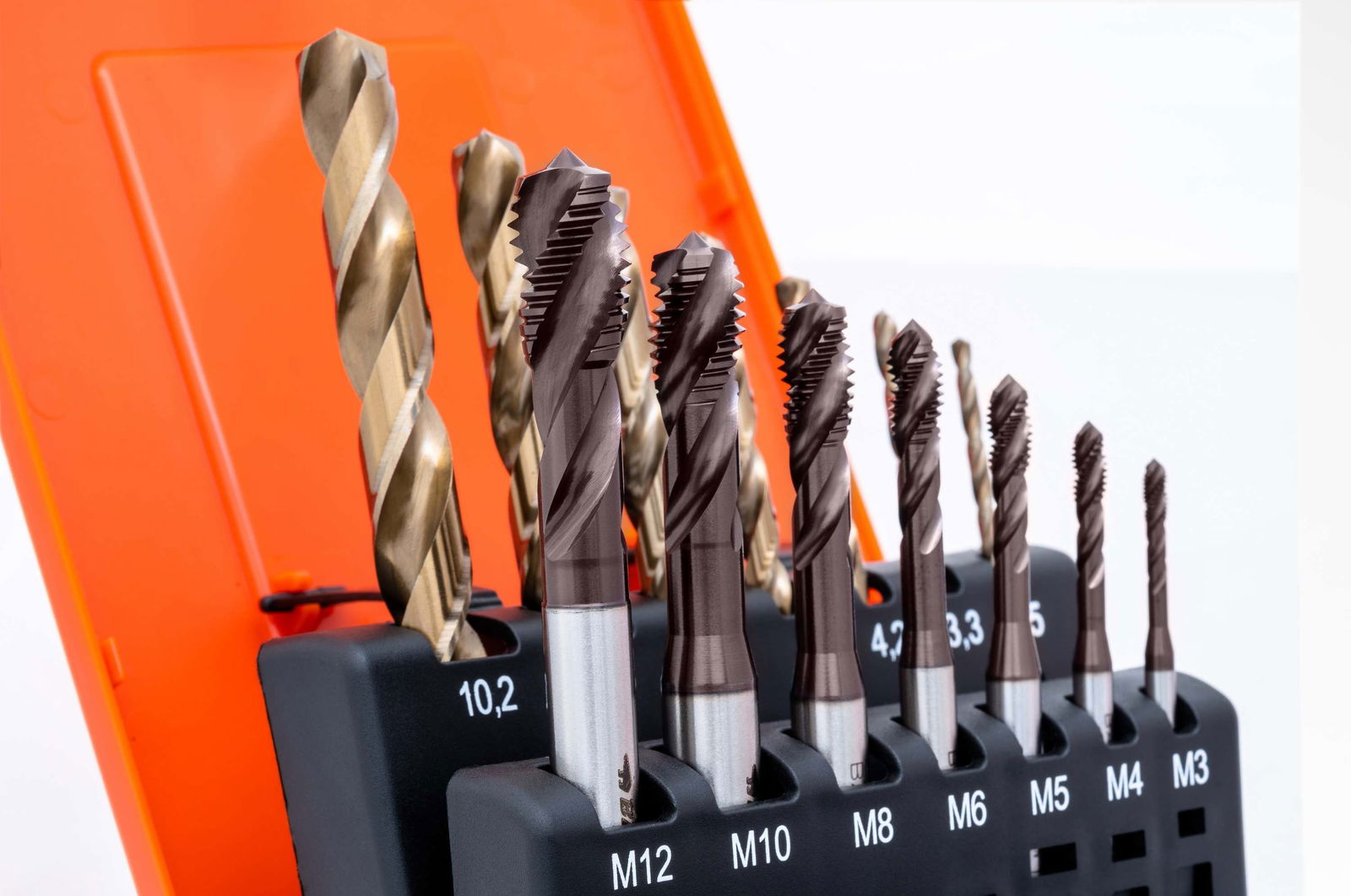

Satzinhalt
| BAER UNiTap HSSE Maschinengewindebohrer für Sackloch | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSE Kernlochbohrer | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Einsatzzwecke
- Stähle und Stahllegierungen bis 1200 N/mm²
- Rostfreie Stähle bis 1000 N/mm²; Edelstähle; Rostfreie Stähle; VA-Stähle, INOX, V2A, V4A
- Gusseisen mit Lamellengraphit (GG) und mit Kugelgraphit (GGG) bis 1000 N/mm²; Grauguss, Sphäroguss
- Reintitan und Titanlegierungen bis 900 N/mm²
- Reinnickel und Nickellegierungen bis 900 N/mm²
- Alle Aluminiumguss- und Knetlegierungen
- Kupfer, Kupferlegierungen und Messing (alle Spanlängen)
Anwendung – Beispielmaterialien Gewindebohrer
| Magnetweicheisen, Baustähle, Automatenstähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6 - 30 |
| Kohlenstoffstahl, Federstahl, Legierter Stahl, Vergütungsstahl | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Grauguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Kugelgraphitguss, Temperguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Reintitan und Titanlegierungen | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Reinnickel und Nickellegierungen | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Reinkupfer und Kupferlegierungen, Messing, Bronze (alle Spanlängen) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Reinaluminium, Aluminiumguss- und Knetlegierungen (alle Spanlängen) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
Weiterführende Informationen
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
Sicherheitshinweise
UNiTap – Universeller High-End Gewindebohrer
Eine echte Revolution im Gewindeschneiden
Die Präzision der BAER UNiTap Maschinengewindebohrer und des hinterschliffenen Gewindes stellt sicher, dass beim Gewindeschneiden weniger Reibung und Temperatur entstehen. Damit das Gewindeprofil am Werkstück nicht vollständig reibt, wird das Gewinde bereits im Anschnitt über das gesamte Gewindeprofil hinterschliffen. So muss der Gewindeschneider weniger Kräfte aufwenden und Spanverklemmungen können vermieden werden. Die besondere Schneidengeometrie sorgt für Reduzierung der entstehenden Schnittkräfte und für einen idealen Spanfluss, sodass der Gewindebohrer für nahezu alle Materialien und Anwendungsfälle zu verwenden ist.
Das Ergebnis: Die Standzeiten erhöhen sich und der Bohrer muss seltener ausgewechselt werden.
Unsere UniTap Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in Werkstätten und der industriellen Fertigung mit wechselnden Anforderungen finden UNiTap Gewindebohrer ihren Einsatz. Da nur noch ein Werkzeug für alle Anwendungen benötigt wird und diese bei gleichbleibender Abmessung nicht gewechselt werden müssen, entstehen hier enorme Kostenersparnisse.
Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der UNiTap Gewindeschneider zwar im Grunde mit universellen Einschnittgewindebohrer vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Der Maschinengewindeschneider kann für Sacklöch verwendet werden, da der kurze Anschnitt und die gedrallte Nutenform dafür sorgen, dass der Span nach hinten aus der Bohrung abgeführt wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des kobaltlegierte HSSE Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die TiAlN-Beschichtung ist beständiger gegen Reibung und Hitze und bietet deshalb Leistungsvorteile bei hohen Temperaturen, wenig Kühlmöglichkeiten (wie z.B. bei kleinen Abmessungen und tiefen Bohrungen) und schnelleren Schnittgeschwindigkeiten (mehr als 60 m/min). TiAlN hat außerdem Vorteile beim Bearbeiten von schlecht zerspanbaren und abnutzbaren Werkstoffen und kann eingeschränkt auch trocken verwendet werden. Nachbeschichtungen von TiAlN-Werkzeugen sind ohne das Entfernen der alten Beschichtung bis zu 5 mal möglich.
Vorteile des UNiTap Gewindebohrers:
- für nahezu alle Materialien
- für nahezu jeden Anwendungsfall
- hervorragende Schnittergebnisse
- hohe Standzeit
- einzigartige Schneidengeometrie
- ideal für alle Werkstätten und Fertigungen mit wechselnden Anforderungen
- enorme Kostenersparnis – nur noch ein Werkzeug für alle Anwendungen

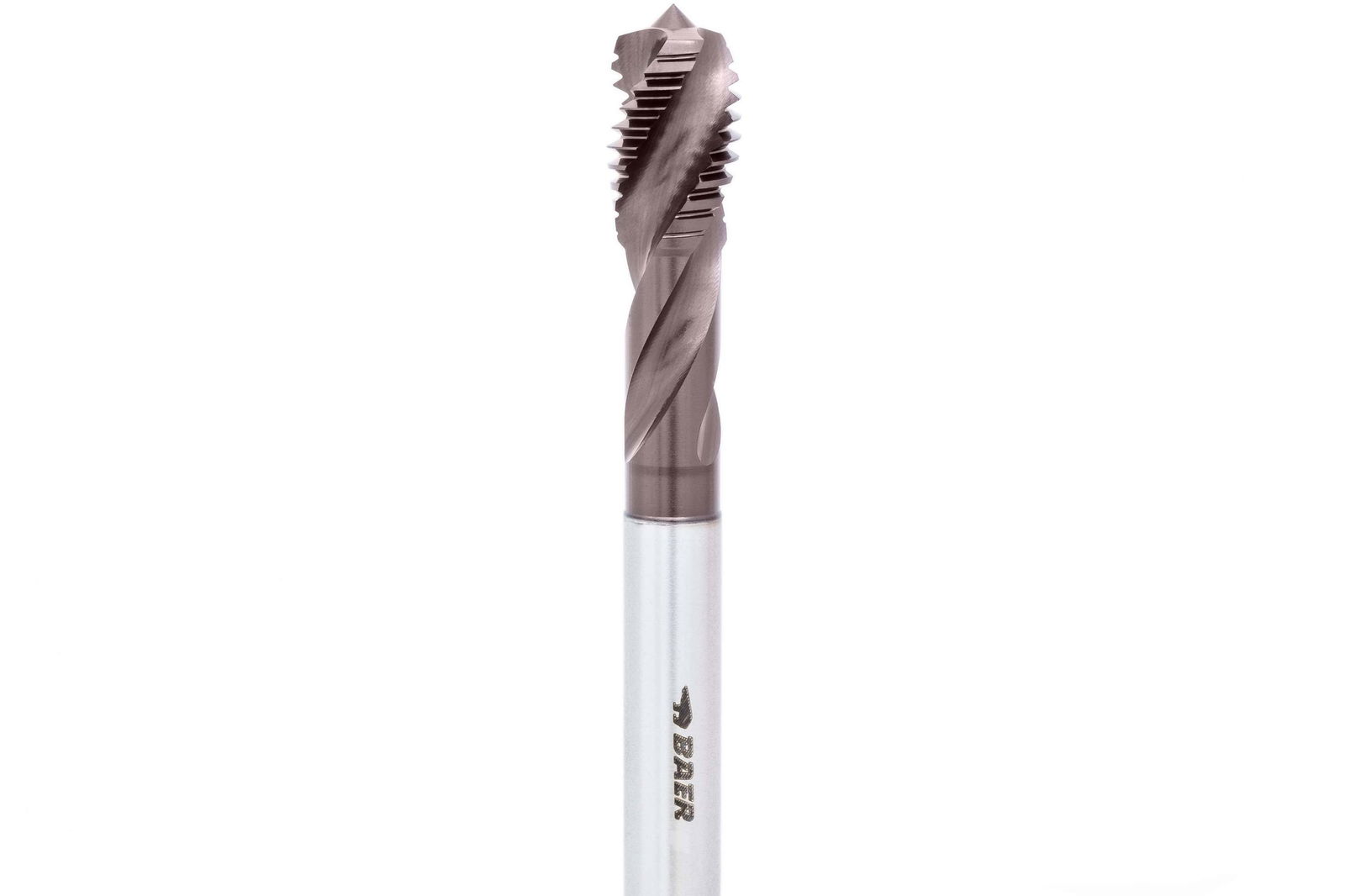

BAER UNiTap HSSE-TiAlN Maschinengewindebohrer - Form C35° RSP:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

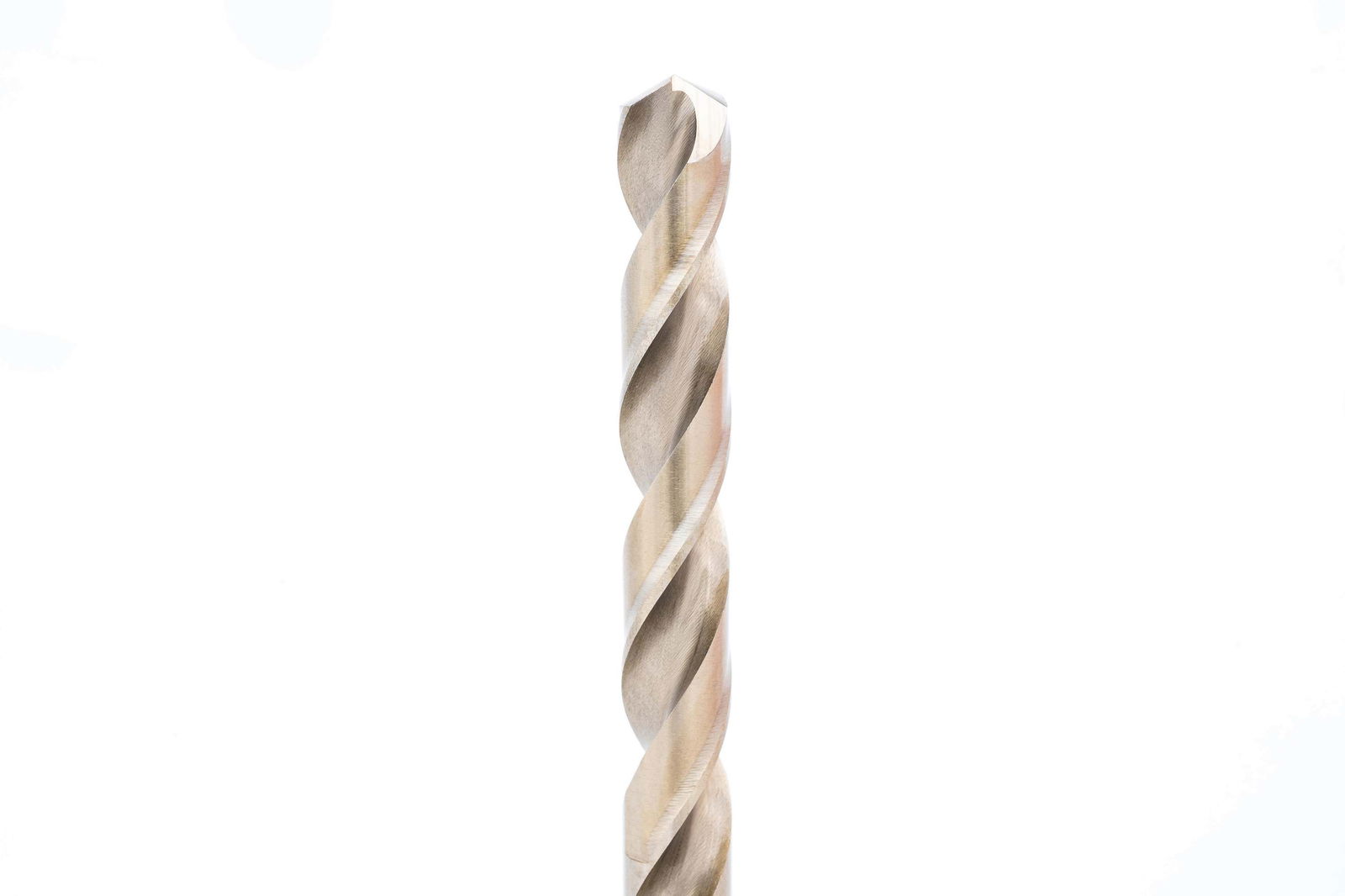

HSSE-CO Spiralbohrer für Kernlochbohrungen
#ohne geht nicht
Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Diese Bohrer sind besonders stabil aus hochlegiertem HSSE/Cobalt Stahl mit ausgeprägter Wärmebeständigkeit und extrem hoher Rundlaufgenauigkeit. Zum Bohren von Eisen, Stähle, Gusswerkstoffe, Bronzen, Vergütungs- und Einsatzstähle bis 1200 N/mm², sowie von hochfesten Legierungen auf CrNi-Basis und rost-, säure- und hitzebeständigen Stählen, wie V2A,V4A, INOX. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSE-CO Kernlochbohrer DIN 338 für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
