BaerCoil Drahtgewindeeinsätze M 12 x 1,25 - 1,5 D (18 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze M 12 x 1,25 - 1,5 D (18 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Verbindung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze findet man häufig in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt wieder.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
12 |
|---|---|
| Steigung |
1,25 |
| Abmessung |
MF 12 x 1,25 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
18 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 12 mm = 18 mm Der Nenndurchmesser bei MF 12 beträgt 12 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
12 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
18 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
13,47 mm - 15,00 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
22,38 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
23,63 mm |
Video Gebrauchsanweisung
Weiterführende Informationen
- Technische Daten zu metrischen BaerCoil Gewindeeinsätzen
- BaerCoil Gebrauchsanweisung
- Technische Informationen
Produktdatenblatt

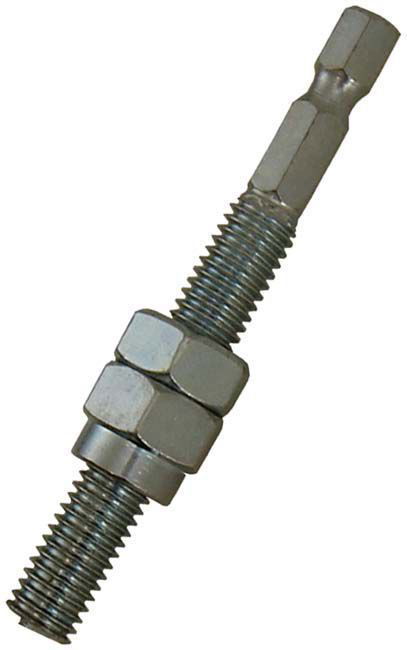

Zubehör
