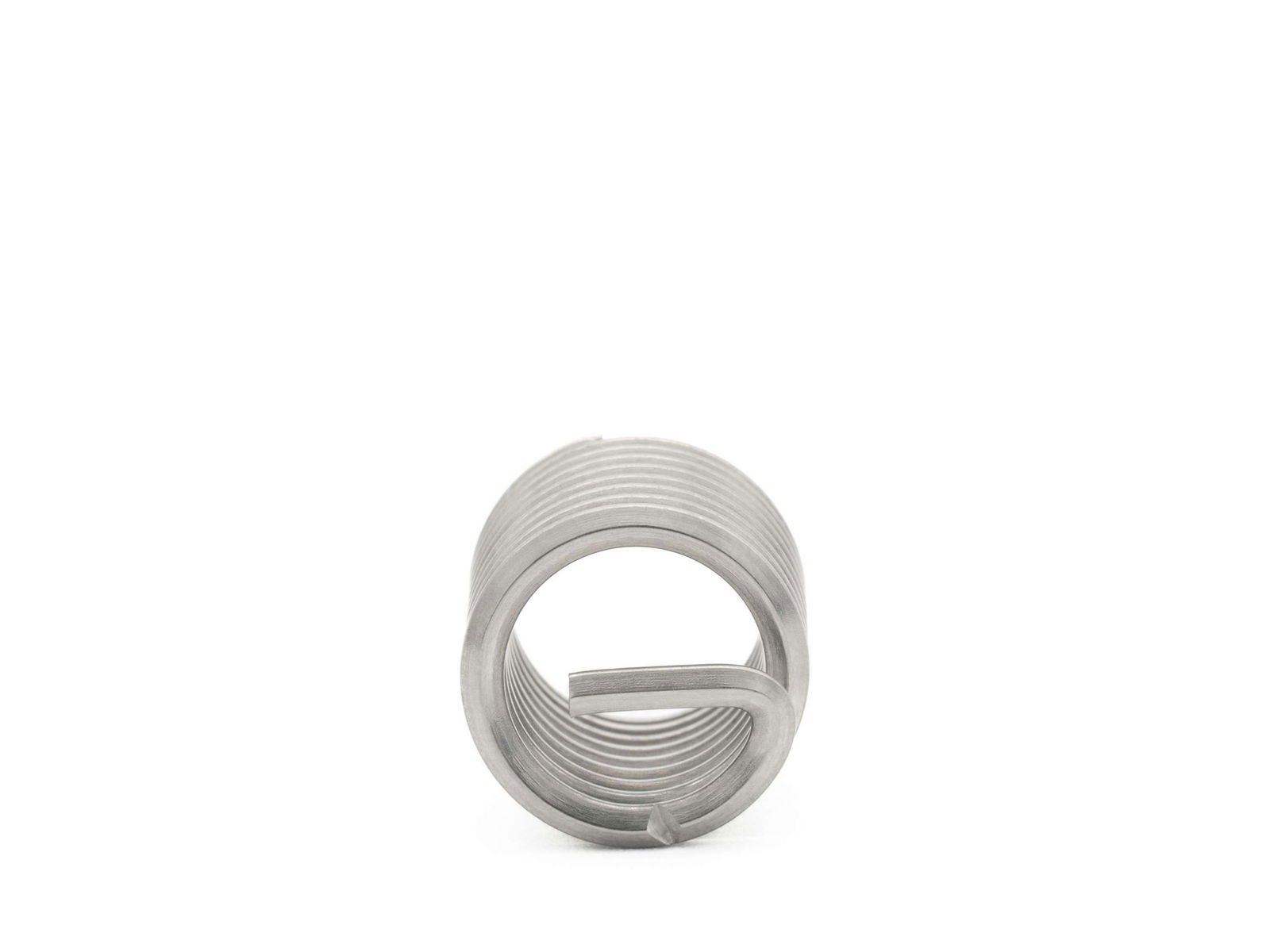

BaerCoil Drahtgewindeeinsätze UNC No. 4 x 40 - 1,5 D (4,27 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze UNC No. 4 x 40 - 1,5 D (4,27 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Mit den BaerCoil® Drahtgewindeeinsätzen erschaffen Sie perfekte, langlebige und kraftvolle Gewindeverbindungen. Gleichzeitig wird durch die Verwendung von Drahtgewindeeinsätzen Ausschussrückgewinnung betrieben und tragfähige Verbindungen in Werkstoffe mit geringer Scherfestigkeit ermöglicht. Daher finden Drahtgewindeeinsätze häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für beschädigte Gewinde. Sie werden aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil® Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
No. 4 |
|---|---|
| Steigung |
40 |
| Abmessung |
UNC No. 4 x 40 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,27 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 2,84 mm = 4,27 mm Der Nenndurchmesser bei UNC No. 4 beträgt ca. 2,84 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
No. 4 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,27 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,142 '' - 0,159 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,255 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,280 '' |
