BaerCoil HSSE Maschinengewindebohrer M 10 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
Ab Lager
Expressversand möglich
BaerCoil HSSE Maschinengewindebohrer M 10 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
BaerCoil® Maschinengewindebohrer werden hauptsächlich zur Gewindereparatur oder Gewindeverstärkung in Verbindung mit Drahtgewindeeinsätzen verwendet. Mit diesem BaerCoil® Gewindebohrer kann in einem Arbeitsgang ein fertiges Gewinde mit Übermaß als Aufnahmegewinde für Drahtgewindeeinsätze der Abmessung MF 10 x 1,0 geschnitten werden.
Das Aufnahmegewinde für MF 10 x 1,0 Gewindeeinsätze nennt sich auch EG-Gewinde (Einsatzgewinde) oder STI-Gewinde (auf Englisch Screw Thread Insert) und hat ein Übermaß, damit nach dem Einbau des Gewindeeinsatzes das normale Ausgangsgewinde MF 10 x 1,0 wiederhergestellt ist.
Bei unseren Maschinengewindebohrern handelt es sich um leistungsstarke und zuverlässige Gewindeschneider für die effiziente Bearbeitung von Gewinden in einem Arbeitsgang auf der Maschine. Maschinengewindebohrer finden ihren Einsatz vor allem in der industriellen Fertigung. Sie sind u.a. für CNC-Maschinen, Gewindeschneidmaschinen, Akkubohrmaschinen und pneumatische Gewindeschneidmaschinen geeignet. Da sie sich durch eine hohe Wirtschaftlichkeit und niedrige Produktionskosten auszeichnen, werden sie häufig in der Serienfertigung eingesetzt. Das Schneiden des Gewindes erfolgt maschinell in einem Arbeitsgang.
Der Maschinengewindeschneider kann für Sacklöcher verwendet werden, da der kurze Anschnitt und die Drallnutform sicherstellen, dass die Späne nach hinten abgeführt werden.
Baumasse
| Durchmesser |
10 |
|---|---|
| Nenndurchmesser in Zoll |
0,441 |
| Nenndurchmesser in mm |
11,2 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
MF 10 x 1,0 EG/STI |
| Vierkant |
6,30 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer Drahtgewindeeinsätze - Gewindebohrer |
|---|---|
| Produktart |
BaerCoil Gewindebohrer |
| Gewindenorm |
MF EG/STI: Metrisches ISO-Feingewinde für Drahtgewindeeinsätze nach DIN 8140-2 |
| Toleranz |
ISO2/6H mod. (ISO1/4H) |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
10,3 mm
Sackloch bis 3 x D
Form C 35° RSP
2-3 Gänge
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
ISO2/6H mod. (ISO1/4H)
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Sacklochgewinden.

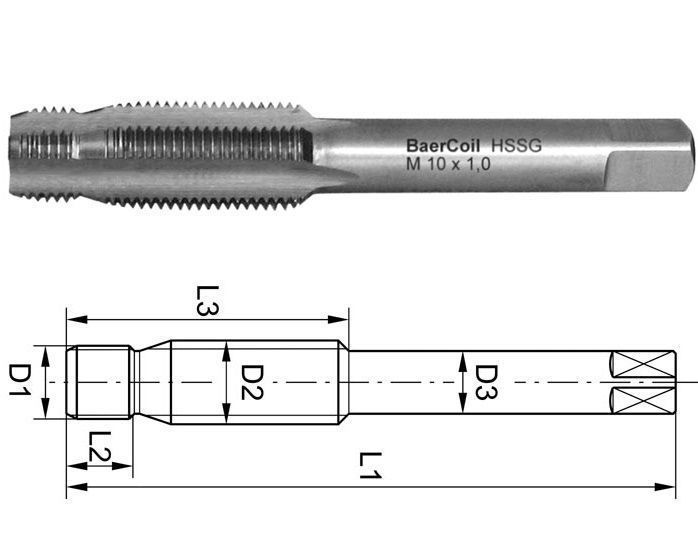

Technische Zeichnung
| D1 |
11,2 mm |
|---|---|
| D2 |
8,0 mm |
| L1 |
85 mm |
| L2 |
25 mm |
| Durchmesser |
10 |
| Vierkant |
6,30 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
