BaerCoil Zündkerzen-Gewindereparatur-Satz M 10 x 1,0
Mit diesem BaerCoil® Gewindereparatur-Set ist es möglich, Zündkerzengewinde oder Glühkerzengewinde in MF 10 x 1,0 zu reparieren.
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das erzeugte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Darüber hinaus gleicht die Flexibilität der Gewindeeinsätze mögliche Steigungs- und Winkelfehler aus, so dass eine optimale Kraftübertragung vom Bolzen auf das Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze, Trägermaterial einzusparen und kleinere oder kürzere Schraubverbindungen einzusetzen. In der Luftfahrt und im Fahrzeugbau sind sie heute bereits ein wichtiger Bestandteil. Sie sparen deutlich Material und tragen zur Ressourcenschonung bei.
Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Kombigewindebohrer mit Führungsgewinde, Eindrehwerkzeug und Drahtgewindeeinsätze aus Edelstahl.
In diesem Satz sind Spiralbohrer und Zapfenbrecher nicht enthalten. Bei Zündkerzen-Gewinde ist kein Aufbohren nötig, denn hier wird das kombinierte Bohr- und Schneidwerkzeug verwendet. Durch das Führungsgewinde wird das Loch erweitert und anschließend das Gewinde mit Übermaß geschnitten. Bei Zündkerzengewinde ist der Zapfen mit einer Spitzzange herauszunehmen.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
10 |
|---|---|
| Steigung |
1,0 |
| Abmessung |
MF 10 x 1,0 |
| Länge |
1,0 D | 1,5 D | 2,0 D |
| T (Länge im eingebauten Zustand) |
1,0 D: 10 mm | 1,5 D: 15 mm | 2,0 D: 20 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 10 mm = 15 mm
Der Nenndurchmesser bei MF 10 beträgt 10 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Reparatursätze |
|---|---|
| Produktart |
BaerCoil Gewindereparatursätze |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Gewindereparatur und Gewindeverstärkung von Zündkerzengewinde.
Technische Zeichnung
| Durchmesser |
10 |
|---|---|
| Länge |
1,0 D | 1,5 D | 2,0 D |
| T (Länge im eingebauten Zustand) |
1,0 D: 10 mm | 1,5 D: 15 mm | 2,0 D: 20 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
11,17 mm - 12,50 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
Inhalt
- 1 x B3632: BaerCoil HSSG Kombigewindebohrer für Zündkerzen M 10 x 1,0 EG

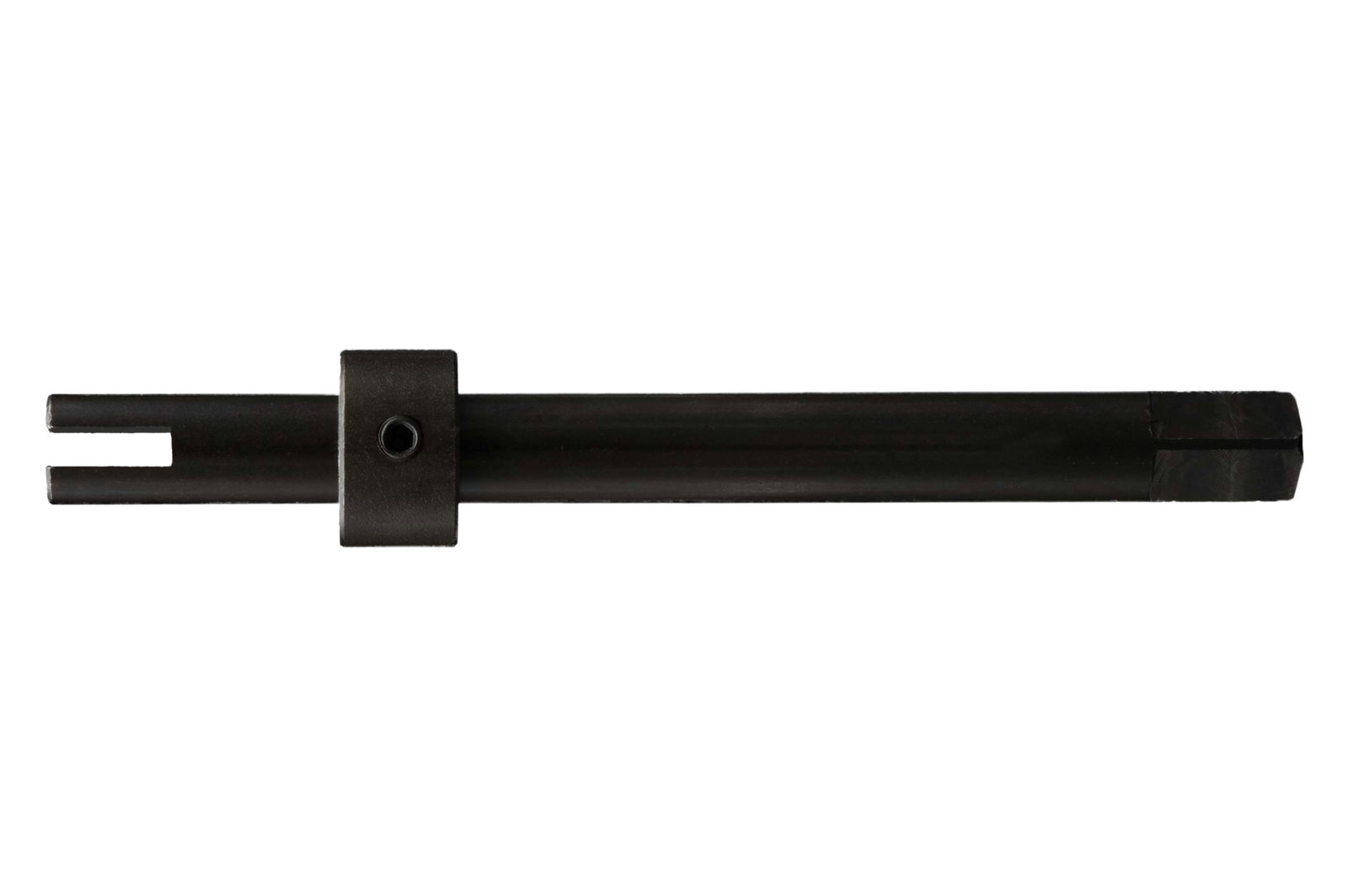

- 1 x EBW10: BaerCoil Einbauwerkzeug M 10 x 1,0

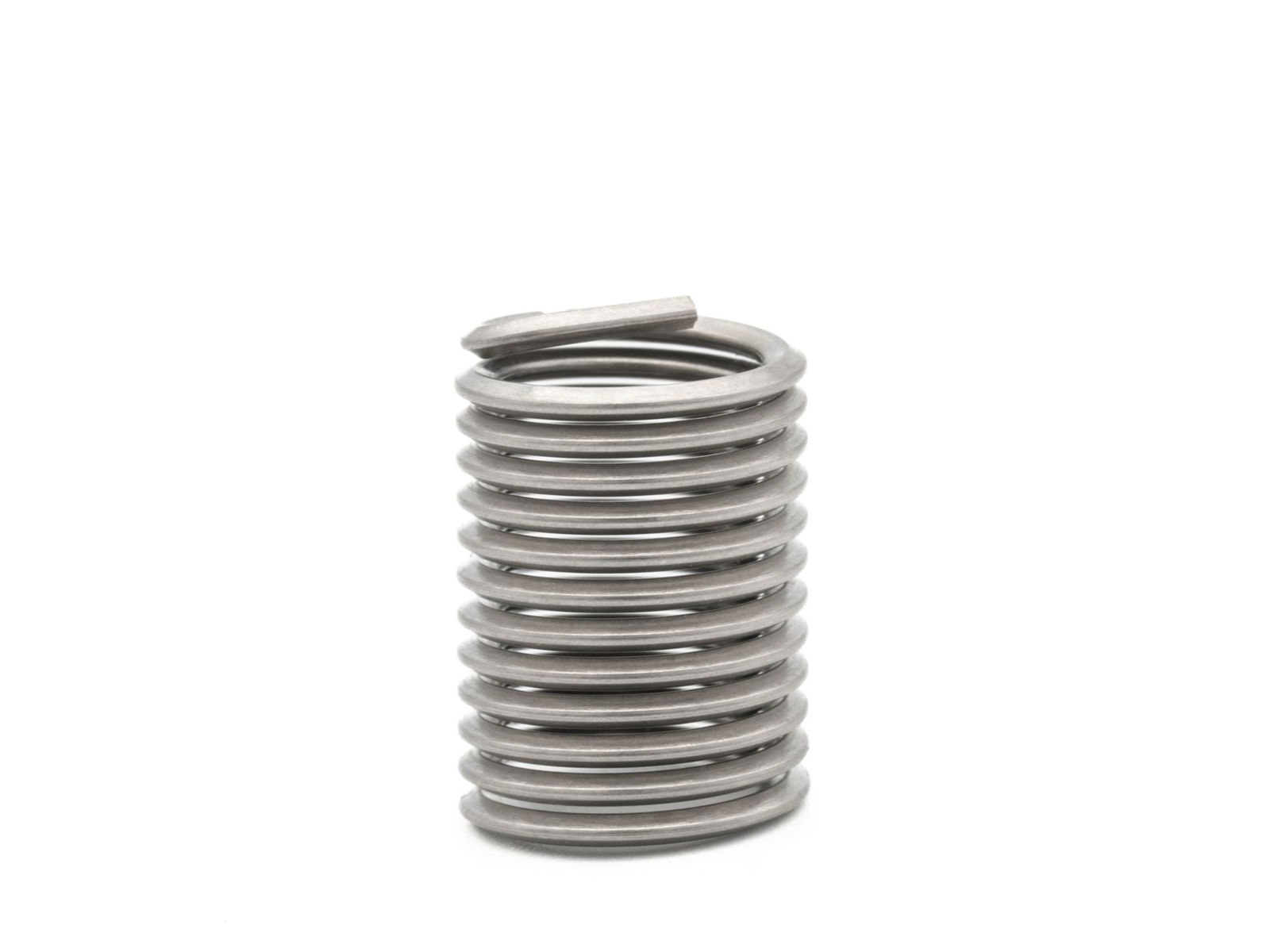

- 5 x B7217-1: BaerCoil Gewindeeinsätze M 10 x 1,0 - Länge: 1,0 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 5 x B7217-15: BaerCoil Gewindeeinsätze M 10 x 1,0 - Länge: 1,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 5 x B7217-2: BaerCoil Gewindeeinsätze M 10 x 1,0 - Länge: 2,0 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
Video Gebrauchsanweisung
