Was sind Gewindeeinsätze und wie funktionieren sie?
Bei einem Gewindeeinsatz handelt es sich um ein kleines Bauteil, das zwischen Schraube und Muttergewinde sitzt. Was es da zu suchen hat? Die Aufgaben dieser Produkte lassen sich in zwei Kategorien einteilen:
Gewindepanzerung
Panzerung klingt vielleicht nach schwerem Gerät, aber tatsächlich können nicht nur Schraubverbindungen in extremen Umfeldern von dieser Maßnahme profitieren. Der Gewindeeinsatz verbessert die Auszugsfestigkeit, schützt gegen Verschleiß und macht das Gewinde belastbarer - gerade auch in Materialien mit geringer Scherfestigkeit wie Aluminium, Messing oder andere Leichtmetalle. Damit sind Sie nicht nur flexibler in der Auswahl von Werkstoffen, sondern sparen auch Gewicht und Platz und damit Kosten.
Gewindereparatur
Der zweite Einsatzbereich von Gewindeeinsätzen liegt in der Ausschussrückgewinnung. Durch den Einbau ist die Reparatur von einem beschädigten Innengewinde möglich, etwa bei ausgerissenen Gewindebohrungen. Die Abmessungen am Gewinde bleiben dabei unverändert und die Belastbarkeit wird im Vergleich zum Ursprungsgewinde sogar noch erhöht. Mit der Reparatur eines Gewindes retten Sie beschädigte Bauteile, die ansonsten zum Ausschuss gewandert wären.

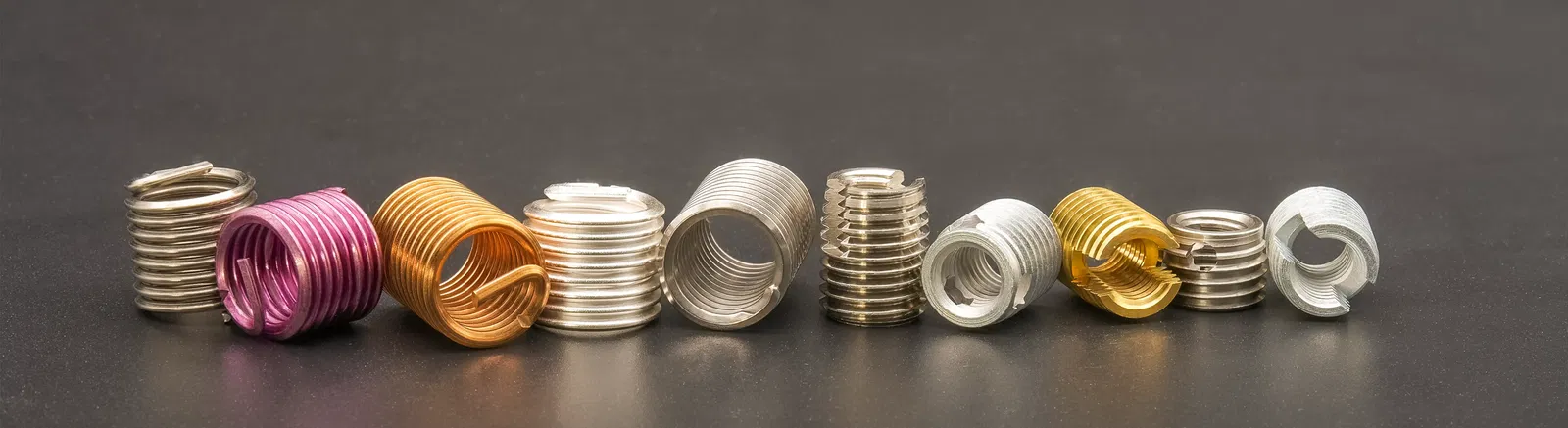

Starr aus Stahl oder flexibel aus Draht: Diese Gewindeeinsätze gibt es
Zwei Typen lassen sich unterscheiden. Bei der einen Variante handelt es sich um eine flexible Spirale aus Draht, den Drahtgewindeeinsatz. Die andere Variante ist eine Gewindebuchse mit selbstschneidendem Außengewinde für eine besonders einfache Verankerung im Aufnahmematerial.

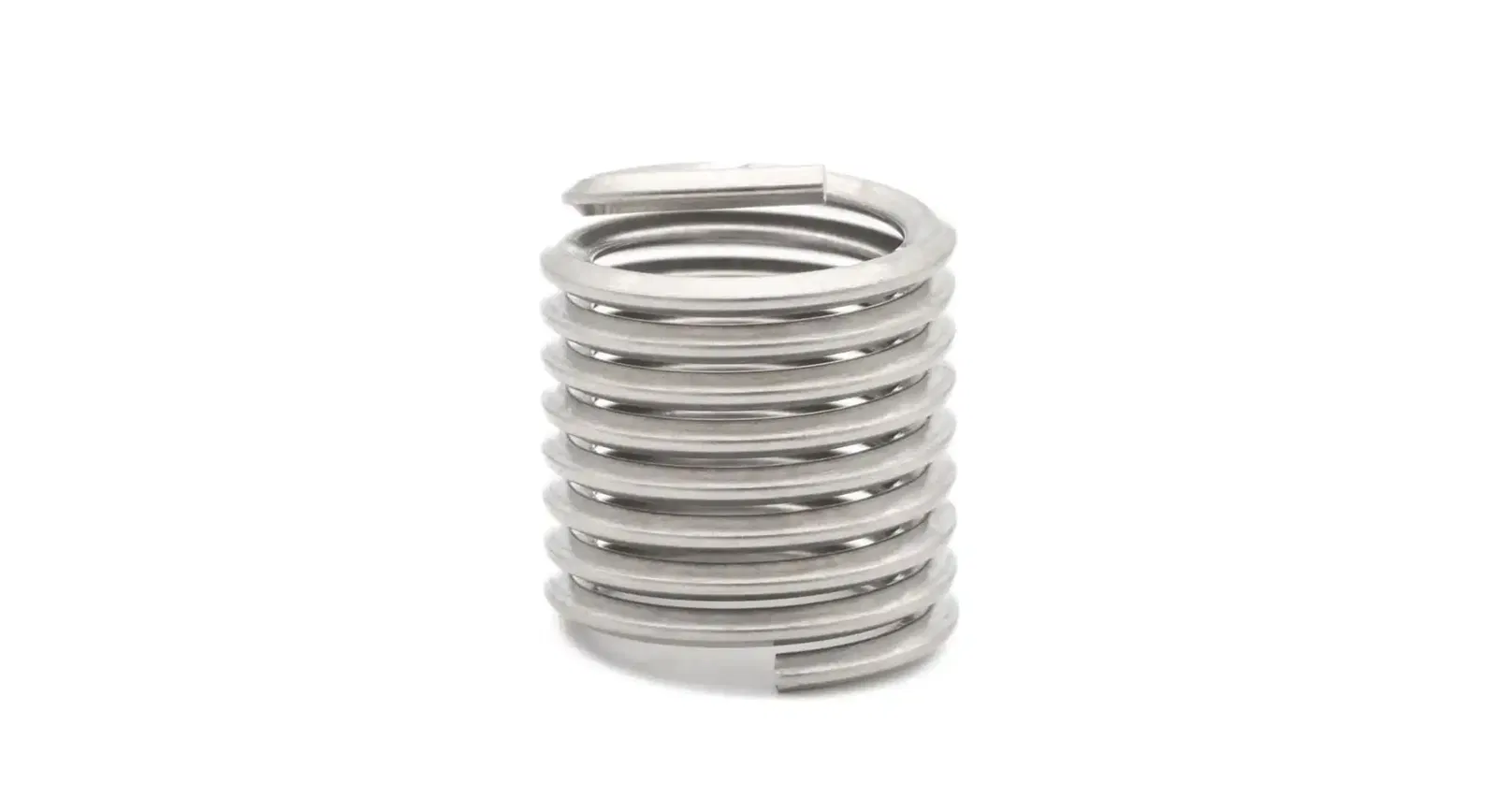

BaerCoil® - Gewindeeinsätze aus Draht
Diese Gewindeeinsätze bestehen aus Edelstahl, Inconel X750 oder Bronze. Draht wird dafür zu einem rautenförmigen Querschnitt kaltverformt und in Spiralform gebogen. Der Durchmesser der Einsätze ist dabei größer als das Aufnahmegewinde. So entsteht beim Eindrehen ein Radialdruck auf das Innengewinde, was für einen besonders festen Sitz sorgt.
Die Vorteile von BaerCoil® Produkten auf einen Blick
Der Typ frei durchlaufend ist bestens geeignet für alle normalen Anwendungen ohne außergewöhnliche Ansprüche an eine Verbindung zwischen Schraube und Werkstück. Dieser Einsatz verbessert die Verschleißfestigkeit, die Gewindereibung, die Oberflächengüte und sorgt zudem für eine bessere Korrosions- und Wärmebeständigkeit.

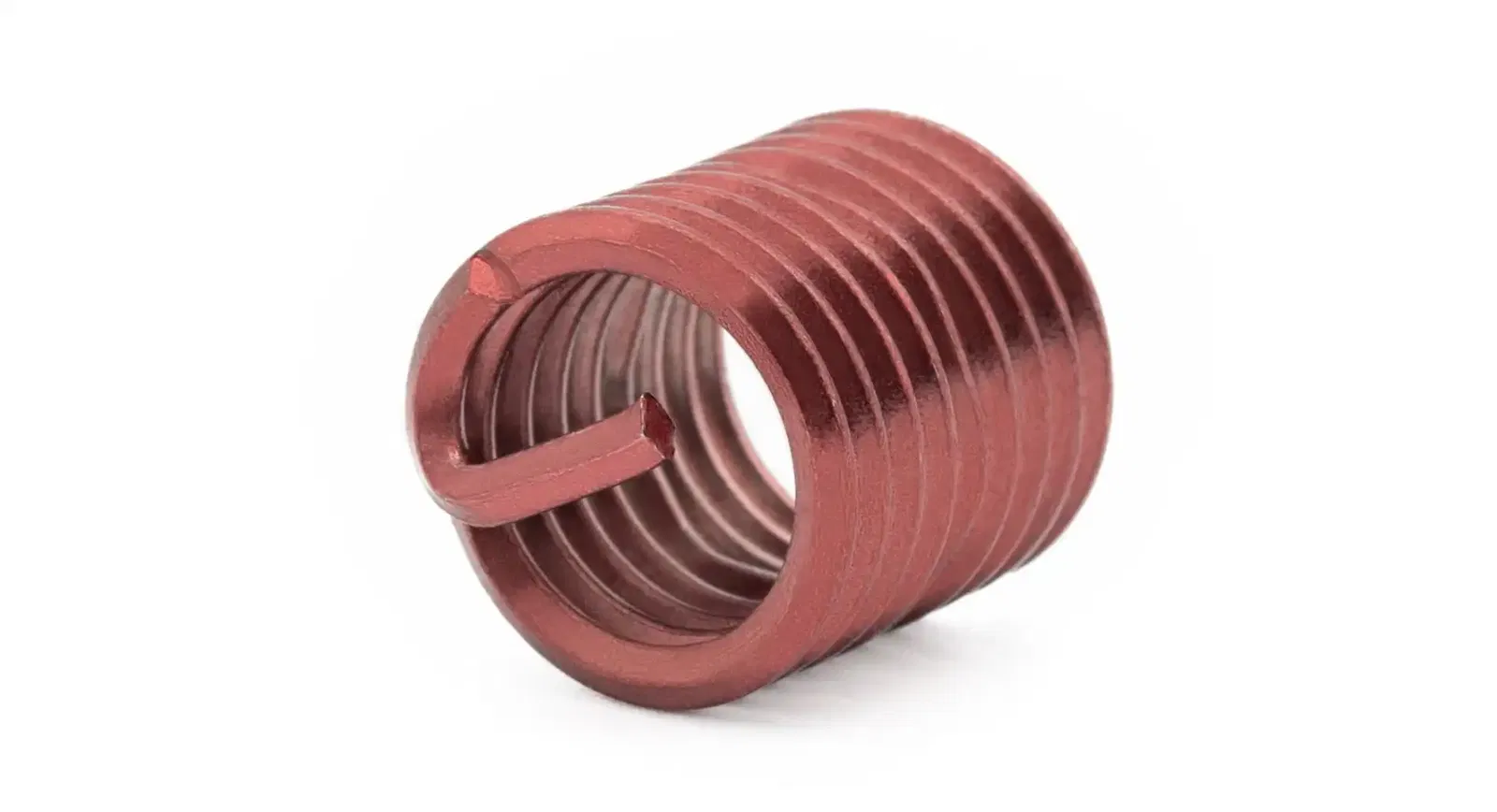

Der Typ screw grip bietet unseren Kunden zusätzlich zu diesen Merkmalen durch polygon geformte Windungen einen schraubendsichernden Effekt. Das ist vor allem dort wichtig, wo Vibrationen und Erschütterungen die Festigkeit einer Schraubverbindung auf die Probe stellen. Den Typ screw grip erkennen Sie an der roten Färbung.

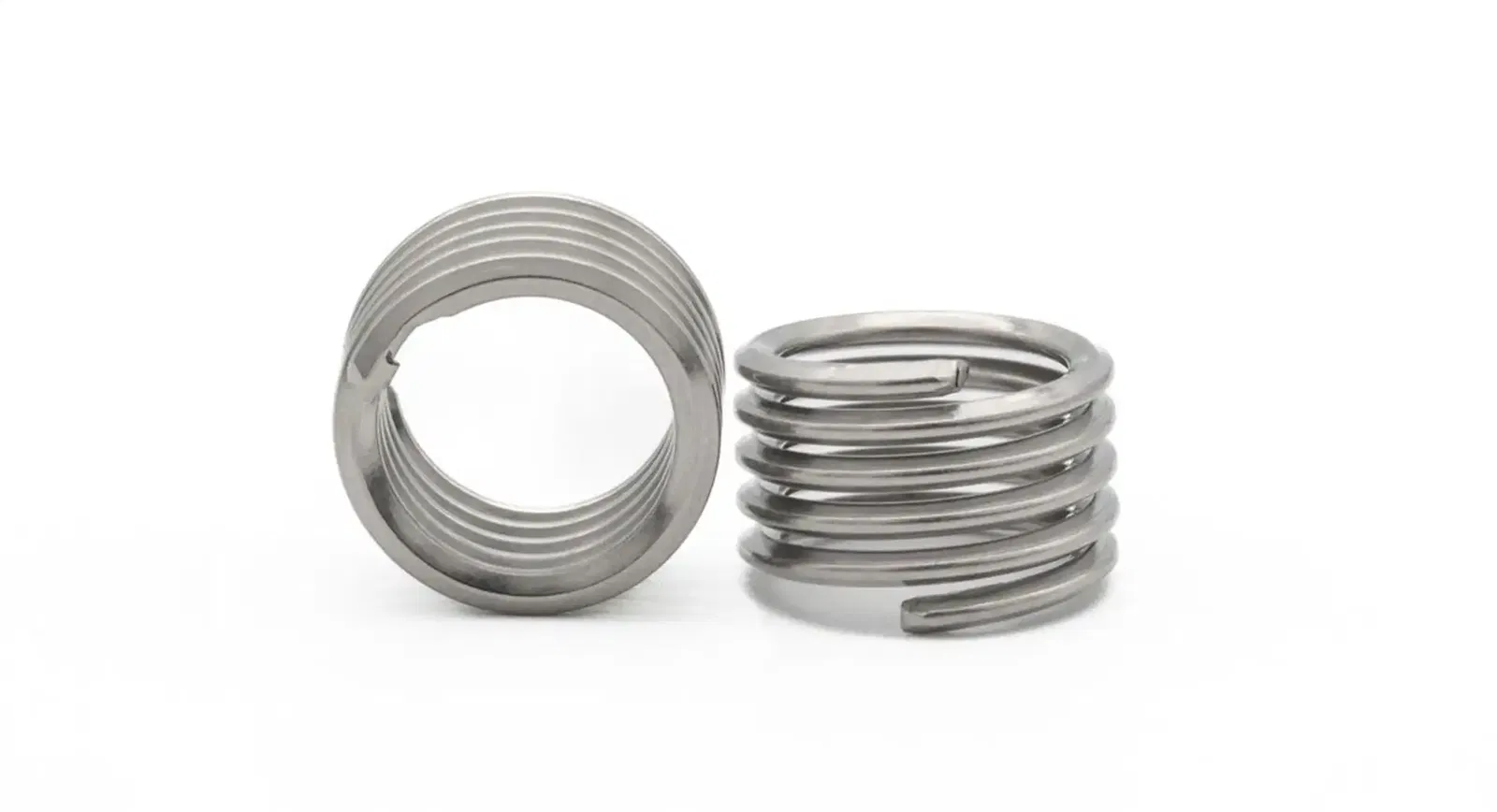

Der Typ NoTang zeichnet sich durch seine besonders einfache Installation im Aufnahmeloch aus. Da diese Produkte ohne Mitnehmerzapfen auskommen, entfällt die Notwendigkeit des Zapfenbrechens und der anschließenden Entfernung des Zapfens aus dem Gewinde.
So funktioniert der Einbau
Gewindeeinsätze einbauen gelingt von Hand oder mit Maschinen. In beiden Fällen müssen Sie zunächst ein Kernloch vorbohren oder das beschädigte Gewinde aufbohren und das Gewinde vorschneiden. Anschließend geht es mit dem Einbauwerkzeug weiter. Hier gibt es zwei Varianten: eine für den manuellen, die andere für den maschinellen Einsatz. Wählen Sie das Werkzeug aus, das zu Ihrer Anwendung passt, und setzen Sie den Gewindeeinsatz darauf. Anschließend können Sie ihn ins Aufnahmegewinde eindrehen. Zum Schluss müssen Sie nur noch den Mitnehmerzapfen brechen und entfernen - außer beim Typ NoTang, wo dieser Schritt entfällt.
Mehr aus der BaerCoil® Reihe
In unserer Produktreihe finden Sie neben den Einsätzen selbst auch alles, was Sie zur Herstellung von passenden Gewinden und zum Einbau benötigen. Wählen Sie aus verschiedenen Artikeln wie Gewindebohrern für jedes Material oder Montagewerkzeugen für den unkomplizierten Einbau. Eine Zusammenstellung aller benötigten Produkte finden Sie in unseren Sätzen und für den besonders großen Bedarf haben wir auch Reparatur-Sortimente im Angebot.
BaerFix® - Selbstschneidende Gewindebuchsen aus Stahl oder Edelstahl
Hier handelt es sich um Gewindeeinsätze mit einem stabilen Grundkörper aus Stahl, Edelstahl oder Messing. Beim Eindrehen in eine vorbereitete Bohrung schneiden diese Gewindebuchsen ihr Aufnahmegewinde selbst. Dadurch sind eine perfekte Passform und ein absolut fester Halt automatisch gegeben. Selbstschneidende Gewindeeinsätze sind außerdem besonders resistent gegen Vibrationen und Erschütterungen und für Metall und Kunststoff fast jeder Art geeignet.
Die Vorteile von BaerFix® Produkten auf einen Blick

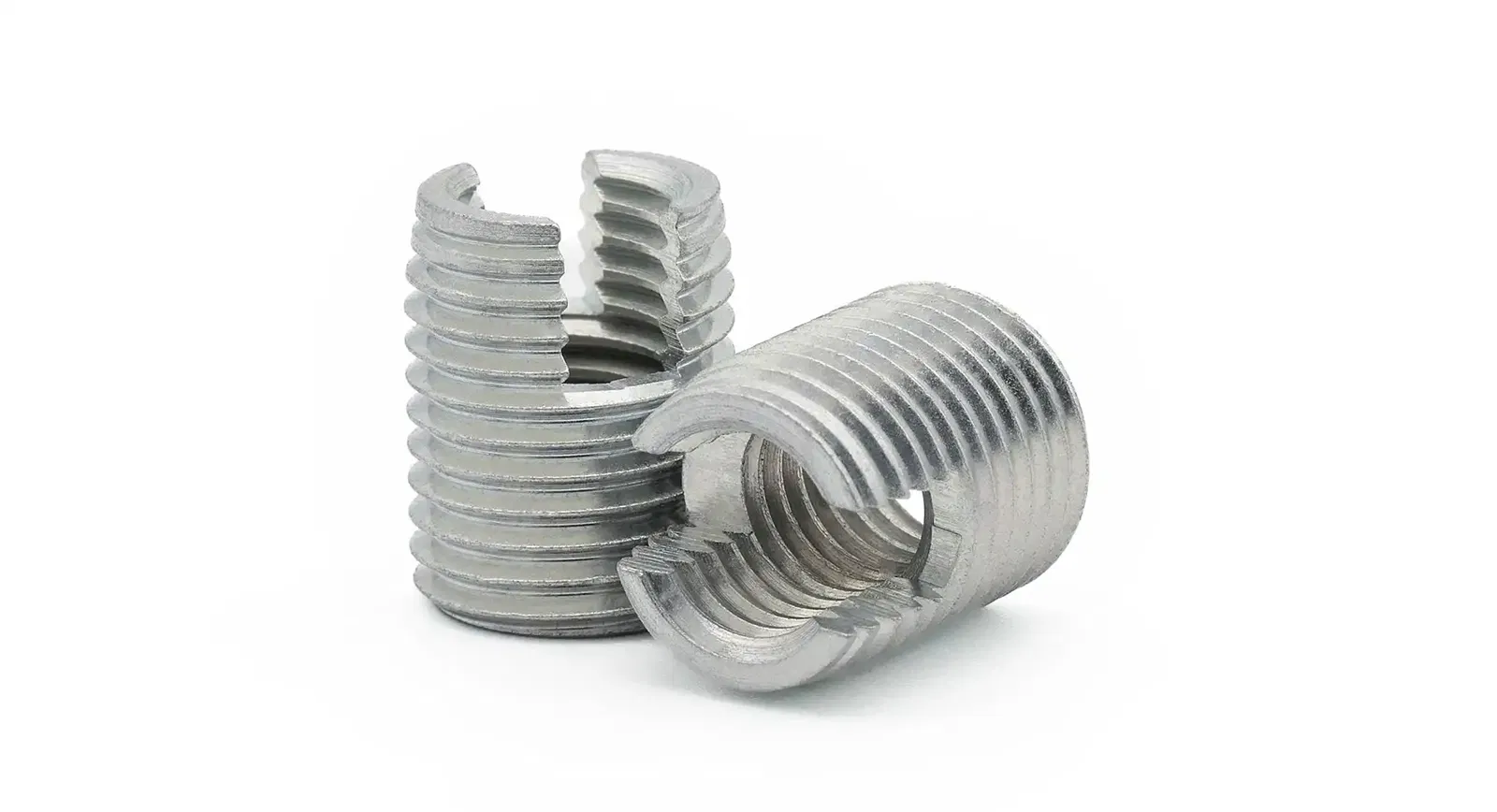

Gewindeeinsätze mit Schneidschlitz laufen nach unten konisch zu. Dieser Bereich federt beim Eindrehen etwas nach innen und erzeugt so eine Art Schraubensicherungseffekt. So lassen sich Schraubverbindungen von hoher Qualität auch in Werkstoffen mit geringer Scherfestigkeit erzeugen.

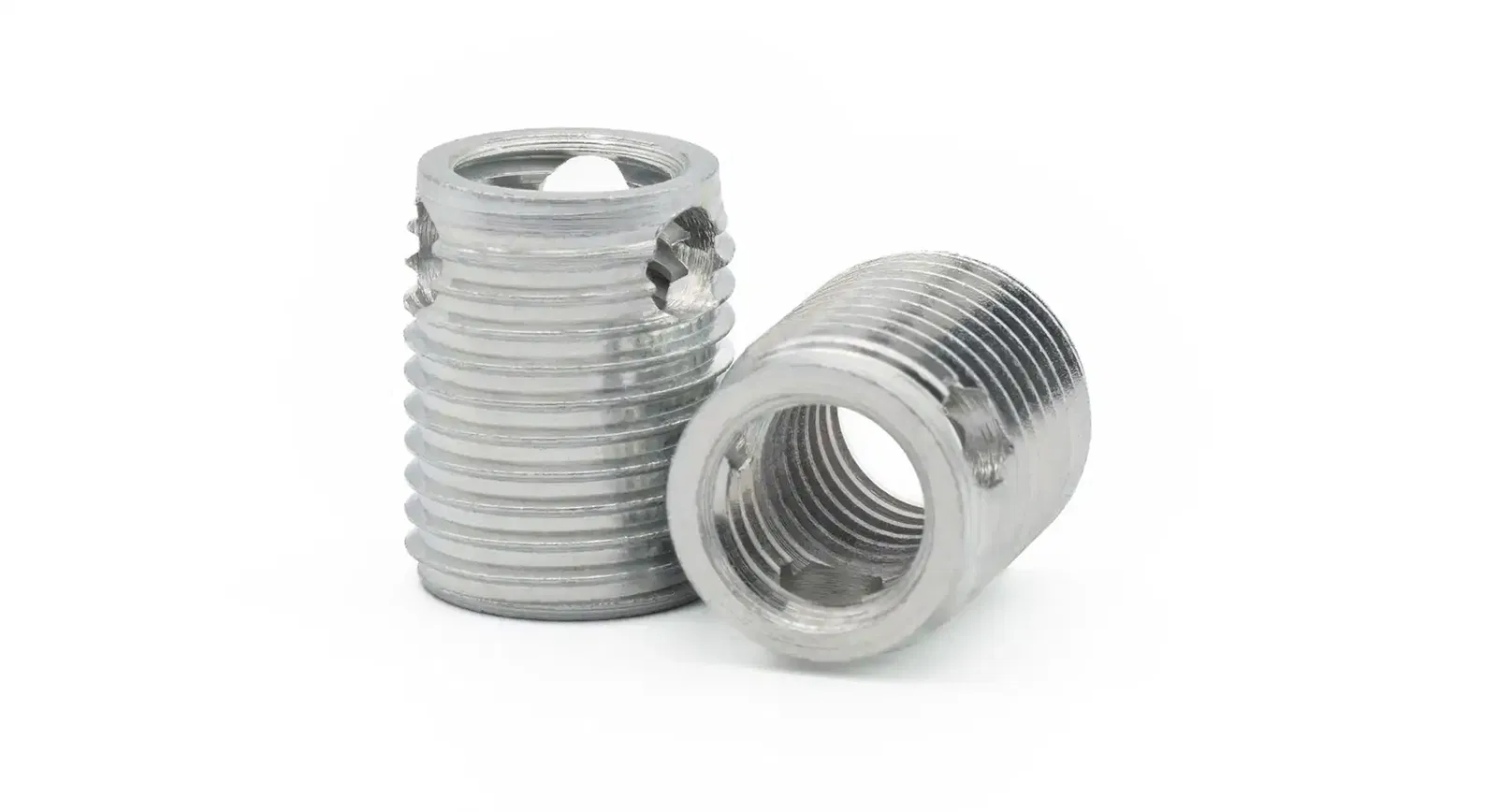

Gewindeeinsätze mit Schneidbohrung werden verwendet, wenn keine Schraubensicherung erwünscht ist. Schneidbohrungen statt Schneidschlitze ermöglichen eine dickere Wandung und generell einen stabileren Gewindeeinsatz, der auch bei schwer zerspanbaren Werkstoffen optimale Ergebnisse erzielt.
So funktioniert der Einbau
Auch selbstschneidende Gewindebuchsen lassen sich entweder von Hand oder mit der Maschine einbauen. In beiden Fällen muss das Kernloch vorgebohrt bzw. das beschädigte Gewinde aufgebohrt werden. Anschließend kommt das entsprechende Eindrehwerkzeug zum Einsatz. Setzen Sie den Gewindeeinsatz auf und drehen Sie das Werkzeug in die Bohrung. Schneidschlitz oder Schneidbohrungen erzeugen jetzt das Aufnahmegewinde. Im Anschluss müssen Sie das Werkzeug nur noch wieder ausdrehen.
Weitere Werkzeuge aus der BaerFix® Reihe
In unserer Produktlinie finden Sie nicht nur Gewindeeinsätze, sondern auch Einbauwerkzeuge, Maschineneinbauwerkzeuge, Kegelsenker und Spiralbohrer. Um eine breite Auswahl unserer Produkte mit einem Klick zu erwerben, sehen Sie sich unsere Sätze und Sortimente an.
Gerne stellen wir hochwertige Gewindebuchsen auch ganz nach Ihren Wünschen als Sonderanfertigung für Sie her. Für mehr Details und eine kompetente Beratung direkt vom Hersteller kontaktieren Sie jederzeit unseren Kundenservice.
Fazit: Gewindeeinsätze für sichere Verbindungen
Gewindeeinsätze aus Stahl oder Edelstahl sind nützliche Helfer, wenn es darum geht, ein Gewinde direkt von Beginn an zu verstärken oder ein bereits beschädigtes Gewinde kostengünstig zu reparieren. Dadurch helfen sie dabei, Zeit und Geld zu sparen und unnötigen Ausschuss zu vermeiden. Die Installation ist einfach und kann von Hand oder mit maschineller Unterstützung schnell durchgeführt werden.
