Trapez Gewindeschneider für Trapezgewinde
Beim Thema Gewinde denken Sie wahrscheinlich im ersten Moment an Schrauben und Muttern. Also an Einsatzgebiete, in denen Gewinde vor allem dazu dienen, Bauteile fest zusammenzuhalten. Neben dieser Gruppe der Befestigungsgewinde existiert aber noch eine ganz andere Gewindeart: die Bewegungsgewinde. Hier kommt es nicht auf eine gute Klemmwirkung an, sondern vor allem darauf, eine fortlaufende Bewegung zu ermöglichen.
Unter den Bewegungsgewinden sicherlich das bekannteste ist das Trapezgewinde, das mit Hilfe eines Trapezgewindebohrers geschnitten werden kann. Als zentraler Mechanismus einer Spindelpresse hat das Trapezgewinde eine ziemliche Karriere hinter sich. Spindelpressen waren schon im Mittelalter beliebte Hilfsmittel, wenn es darum ging, hohe Druckkräfte zu erzeugen. Mit ihnen wurden Münzen geprägt und die Erfindung des Buchdrucks wäre ohne sie nicht möglich gewesen.
Sie treten also in große Fußstapfen, wenn Sie sich für den Einsatz eines Trapezgewindebohrers entscheiden! Zum Glück ist das Gewindeschneiden seit dem Mittelalter etwas einfacher geworden. Zumindest, wenn Sie auf qualitativ hochwertiges Werkzeug achten! Mit den Trapezgewindebohrern vom Gewindebohrer Hersteller BAER können Sie dabei nichts falsch machen.
Trapezgewindebohrer einfach erklärt
Spindelpresse schön und gut, aber was genau ist denn jetzt ein Trapezgewinde? Den Namen trägt es aufgrund des auffälligen Profils des Trapezgewindeschneiders in Form eines gleichschenkligen Trapezes. Die Gewindegänge sind dicker als bei den Kollegen mit dreieckigem Profil und laufen nicht spitz zu. Der Flankenwinkel beträgt 30°. Genormt sind metrische Trapezgewinde nach DIN 103. Bei uns im Shop und überall sonst erkennen Sie Trapezgewindebohrer an der Abkürzung Tr. Zur Bezeichnung gehören zudem der Nenndurchmesser und die Steigung. Tr 14 X 4 bezeichnet also ein Trapezgewinde mit 14 mm Durchmesser und 4 mm Steigung.
Was das Trapezgewinde auf physikalischer Ebene leistet, ist die Übertragung einer Drehbewegung in eine axiale Bewegung. Drehen Sie die Trapezgewindespindel, dann bewegt sich die Mutter entlang der Achse der Gewindestange. Durch die breiten Gewindegänge und die große Steigung sind Trapezgewinde dabei in der Lage, hohe Axialkräfte auszuhalten. Gleichzeitig verfügen Trapezgewinde über eine sogenannte Selbsthemmung. Das bedeutet, die Mutter oder Spindel bewegt sich erst, wenn sie durch einen äußeren Krafteinfluss dazu gebracht wird. Das ist in vielen Bereichen ein erwünschter Effekt, weil er eine zusätzliche Bremse überflüssig macht.
Trapezgewindebohrer von BAER
Genug Theorie, jetzt wollen Sie sicher gleich loslegen. In unserem umfassenden Sortiment finden Sie wie gewohnt alles, was Sie zum Schneiden Ihres Wunschgewindes brauchen. Und keine Sorge, mit hochwertigen Trapezgewindebohrern von BAER geht Ihnen die Arbeit genauso leicht von der Hand wie beim metrischen Regelgewinde oder anderen Gewindenormen.
Unsere Trapezgewindebohrer sind mit höchster Präzision aus Schnellarbeitsstahl gefertigt. Dieses hochwertige Material zeichnet sich durch eine hervorragende Temperaturresistenz und eine hohe Bruchfestigkeit aus. Zudem lässt es sich gut schleifen und nachschleifen.
Trapezgewindebohrer für den manuellen Einsatz

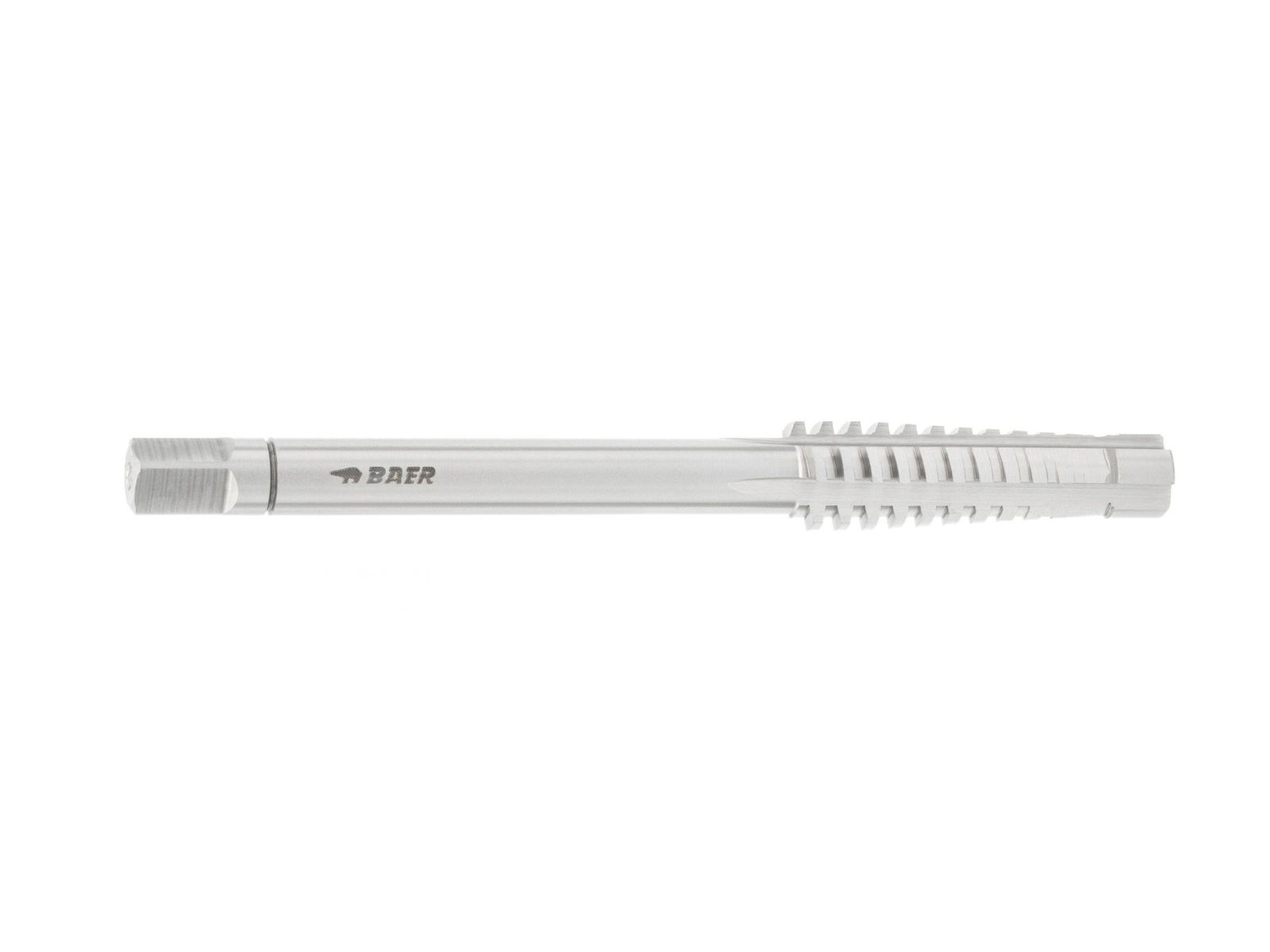

Auch ein Trapezgewinde lässt sich von Hand herstellen. Diese Variante bietet sich an, wenn Sie nur einmalig oder zumindest selten ein Trapezgewinde schneiden möchten und zudem nicht über eine gut ausgestattete Werkstatt mit großen Maschinen verfügen. Mit einem Windeisen können Sie diese Hand-Trapezgewindebohrer mit reiner Muskelkraft betreiben und sind damit sogar von Strom unabhängig. Bei uns im Shop finden Sie dazu die passenden Handgewindebohrer-Sätze.

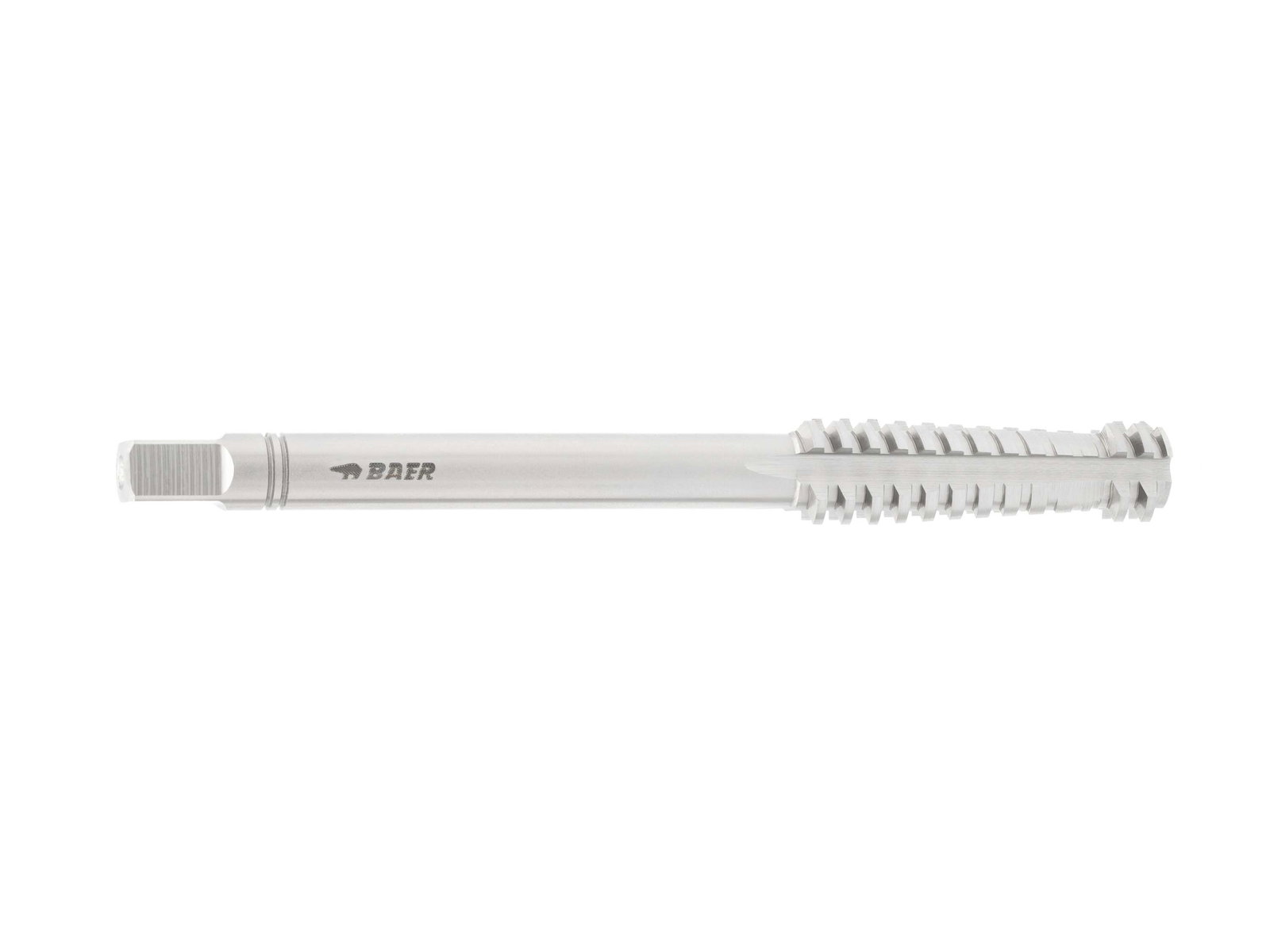

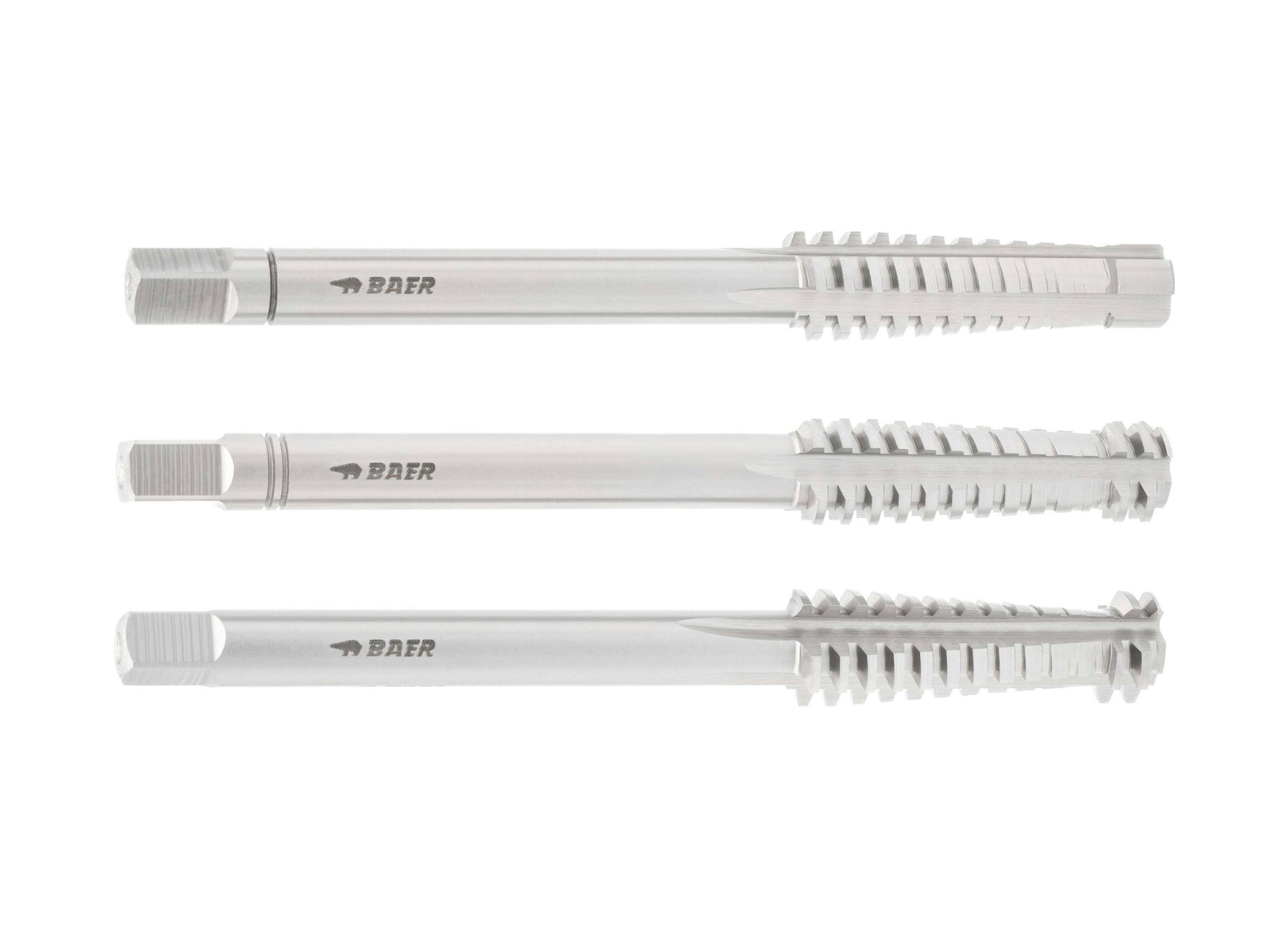

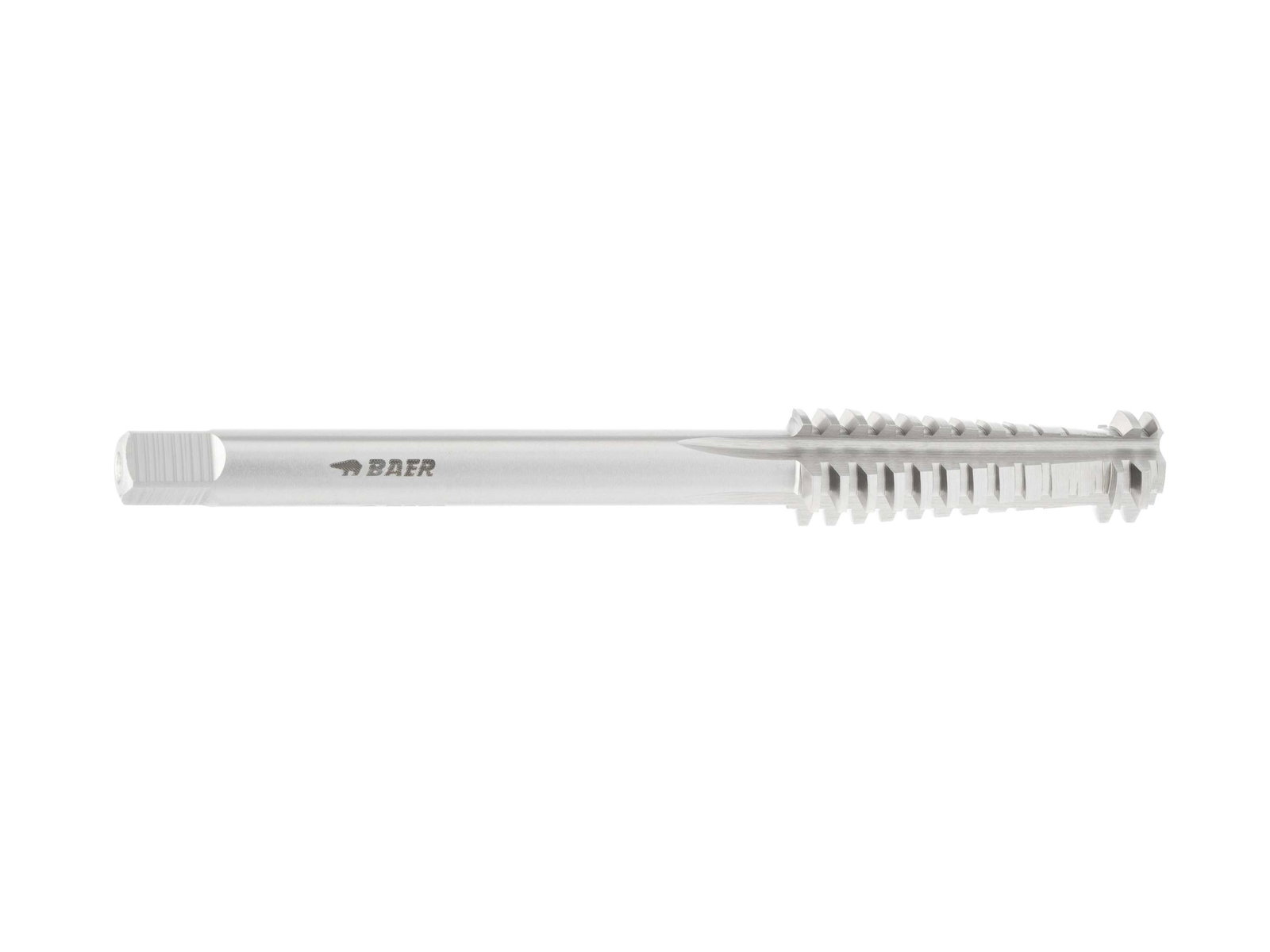

Beim manuellen Schneiden von Gewinden werden drei verschiedene Trapezgewindebohrer mit aufeinander aufbauender Wirkung eingesetzt, um die benötigte Kraft besser zu verteilen. Diese werden als Vorschneider, Mittelschneider und Fertigschneider bezeichnet. Wenn Sie noch keinen Trapezgewindeschneider der gewünschten Größe besitzen, können Sie alle drei Werkzeuge in einem Satz kaufen. Natürlich lässt sich jeder Trapezgewindebohrer aber auch einzeln erwerben.
Trapezgewindebohrer für den maschinellen Einsatz

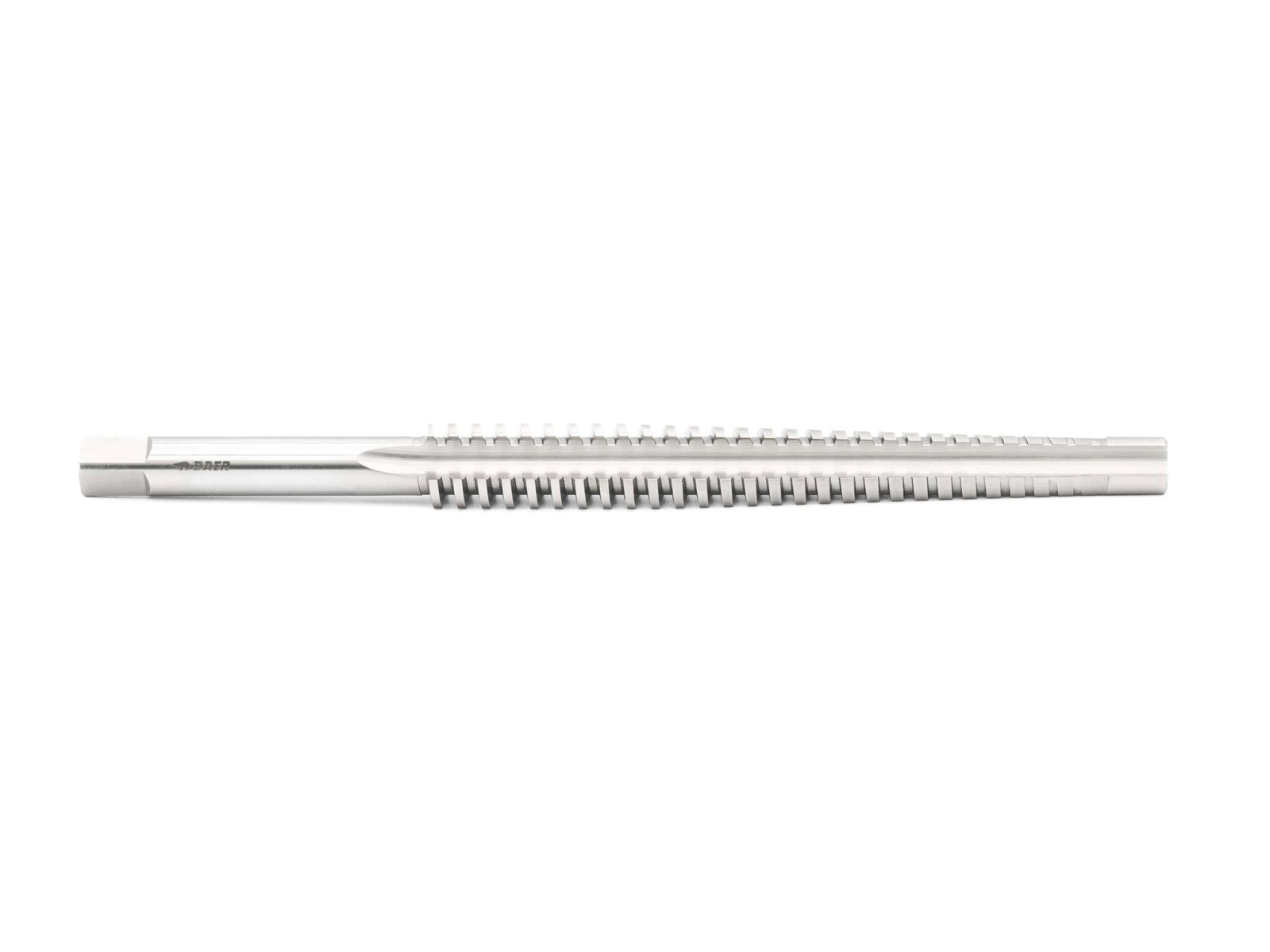

Für die industrielle und Serienproduktion führen wir im Bereich der Trapezgewindebohrer unsere Maschinenmuttergewindebohrer, mit denen Sie in kurzer Zeit hohe Stückzahlen fertigen können. Da der Kraftaufwand hier von der Maschine getragen wird, lässt sich die gesamte Arbeit in einem Schritt erledigen.
Die Trapezgewindebohrer für den Einsatz in der Maschine verfügen über einen langen Überlaufschaft, der mehrere geschnittene Muttern aufnehmen kann. So müssen Sie die Arbeit weniger häufig unterbrechen, um fertige Muttern zu entfernen. Erhältlich sind die Trapezgewindebohrer sowohl für den rechtsdrehenden als auch für den linksdrehenden Einsatz.
Trapezgewinde Schneideisen
Die Mutter ist vielleicht der Hauptfokus beim Trapezgewinde, aber auch die Gewindestange will geschnitten sein. Deshalb haben wir neben Trapezgewindebohrern auch Trapezgewinde-Schneideisen im Angebot, mit denen Ihnen diese Aufgabe mühelos gelingt. Verwenden können sie diese entweder mit einem Schneideisenhalter oder in der Maschine. Und auch hier dürfen Sie wählen zwischen der linksdrehenden und der rechtsdrehenden Variante.
Lehrdorne und Lehrringe
Gerade bei Trapezgewinden kommt es auf eine zuverlässige Maßhaltigkeit an. Im Laufe der Zeit kann es beim Trapezgewindebohrer zu Abnutzungserscheinungen oder Beschädigungen kommen, die dann dazu führen können, dass das Profil des Trapezgewindebohrers nicht mehr den engen Vorgaben der Norm für das metrische Trapezgewinde entspricht. Um das in regelmäßigen Abständen zu überprüfen, existieren effektive Hilfsmittel. Lehrdorne und Lehrringe zeigen Ihnen ohne großen Aufwand an, ob der geprüfte Trapezgewindebohrer gut oder Ausschuss ist. Sie müssen nichts messen, keine Zahlenwerte mit Tabellen abgleichen und laufen so auch nicht Gefahr, durch Flüchtigkeitsfehler ein falsches Ergebnis zu produzieren.
Immer für Sie und Ihre Fragen rund um Trapezgewindebohrer da: Der BAER Kundenservice
Ein metrisches Trapezgewinde zu schneiden ist mit einem präzisen Trapezgewindebohrer kein Hexenwerk. Ein paar Besonderheiten gibt es dennoch zu beachten. Aber keine Sorge, bei BAER sind Sie als Kunde nie auf sich allein gestellt. Wir begreifen einen sympathischen Kundenservice auf höchstem fachlichem Niveau als absolutes Herzstück unseres Unternehmens. Und wir möchten Sie ermuntern, davon ausgiebig Gebrauch zu machen. Ganz egal, in welcher Phase Ihres Projekts Sie sich befinden: ein Anruf genügt und wir helfen Ihnen weiter. Unterstützung bei der Kaufentscheidung? Technische Frage zur Anwendung des Trapezgewindebohrers oder eines anderen Gewindeschneiders? Oder konkretes Problem, das Sie nicht allein lösen können? Kontaktieren Sie uns und profitieren Sie von unserer umfassenden Erfahrung im Bereich des Gewindebohrens. Wir freuen uns darauf, Sie bei Ihrer Unternehmung zu unterstützen!
