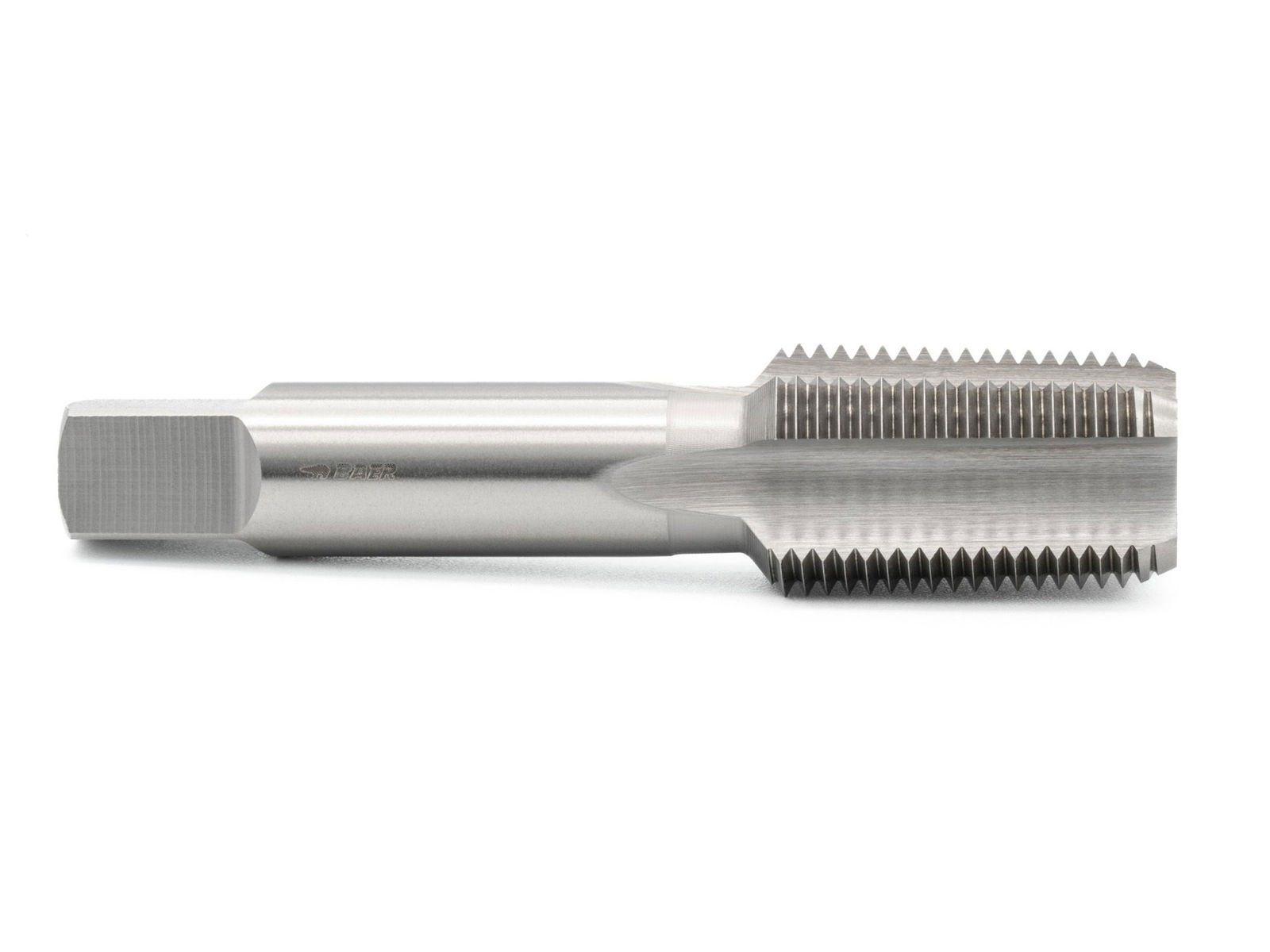

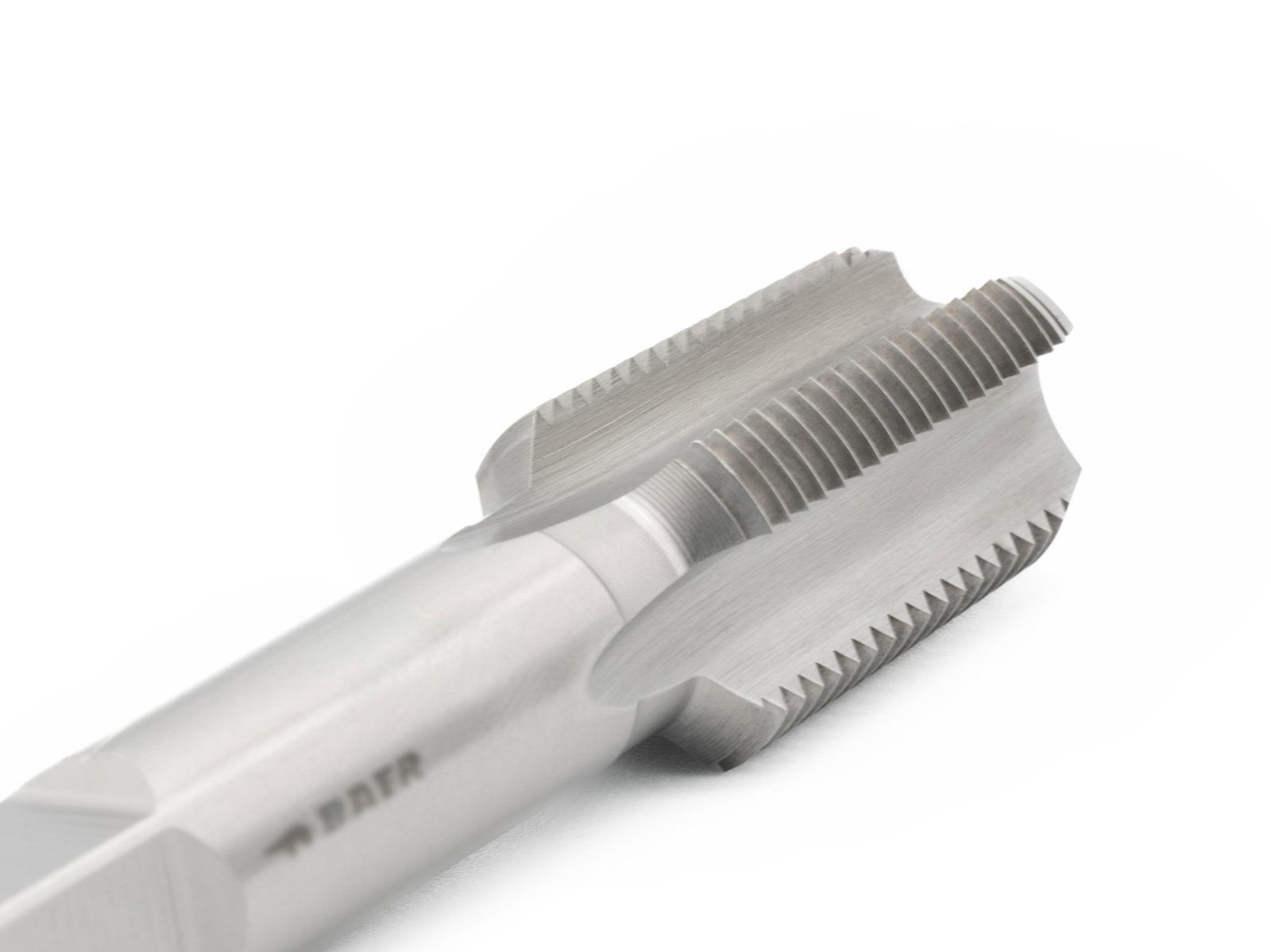

BAER HSSE Einschnittgewindebohrer 35° RSP - NPS 1.1/4 x 11,5
EAN
4058462111525
Artikel-Nr
260601008
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen
Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen
BAER HSSE Einschnittgewindebohrer 35° RSP - NPS 1.1/4 x 11,5
Dieser BAER Einschnittgewindebohrer ist besonders für den Einsatz mit der Maschine ausgelegt. Durch die 35° Rechtspirale der Spannuten werden die Späne nach oben aus der Sacklochbohrung transportiert. Spiralnuten bewirken jedoch eine erhöhte Bruchgefahr beim Einsatz per Hand. Deshalb ist auf eine exakte Führung zu achten. Ideal ist dabei eine Maschinenführung. Der Gewindeschneider schneidet das fertige Innengewinde in nur einem Arbeitsgang. Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden und benötigt keine Vorarbeiten durch einen Vorschneider oder Mittelschneider.
Baumasse
| Durchmesser |
1.1/4" |
|---|---|
| Nenndurchmesser in Zoll |
1,65 |
| Nenndurchmesser in mm |
41,91 |
| Steigung |
11,5 |
| Steigung in mm |
2,209 |
| Abmessung |
NPS 1.1/4" x 11,5 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Einschnittgewindebohrer |
| Gewindenorm |
NPS: National Pipe Thread bzw. Amerikanisches Rohrgewinde nach ANSI B 1.20.1 |
| Toleranz |
mittel |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
Kernloch
38,6 mm
38,6 mm
Lochtyp
Sackloch bis 2 x D
Sackloch bis 2 x D
Form / Geometrie
Form C 35° RSP
Form C 35° RSP
Anschnitt
2-3 Gänge
2-3 Gänge
Spanabfuhr
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Späne werden entgegen der Schneidrichtung nach oben abgeführt
Kühlung
Außenkühlung und -Schmierung
Außenkühlung und -Schmierung
Material
HSSE blank
HSSE blank
Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC
bis 900 N/mm² | 27,1 HRC
Toleranz
mittel
mittel
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Sacklöcher
- für den Maschineneinsatz
Technische Zeichnung
| D1 |
NPS 1.1/4 x 11.5 |
|---|---|
| D2 |
32 mm |
| L1 |
105 mm |
| L2 |
45 mm |
| Durchmesser |
1.1/4" |
| Vierkant |
26 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
