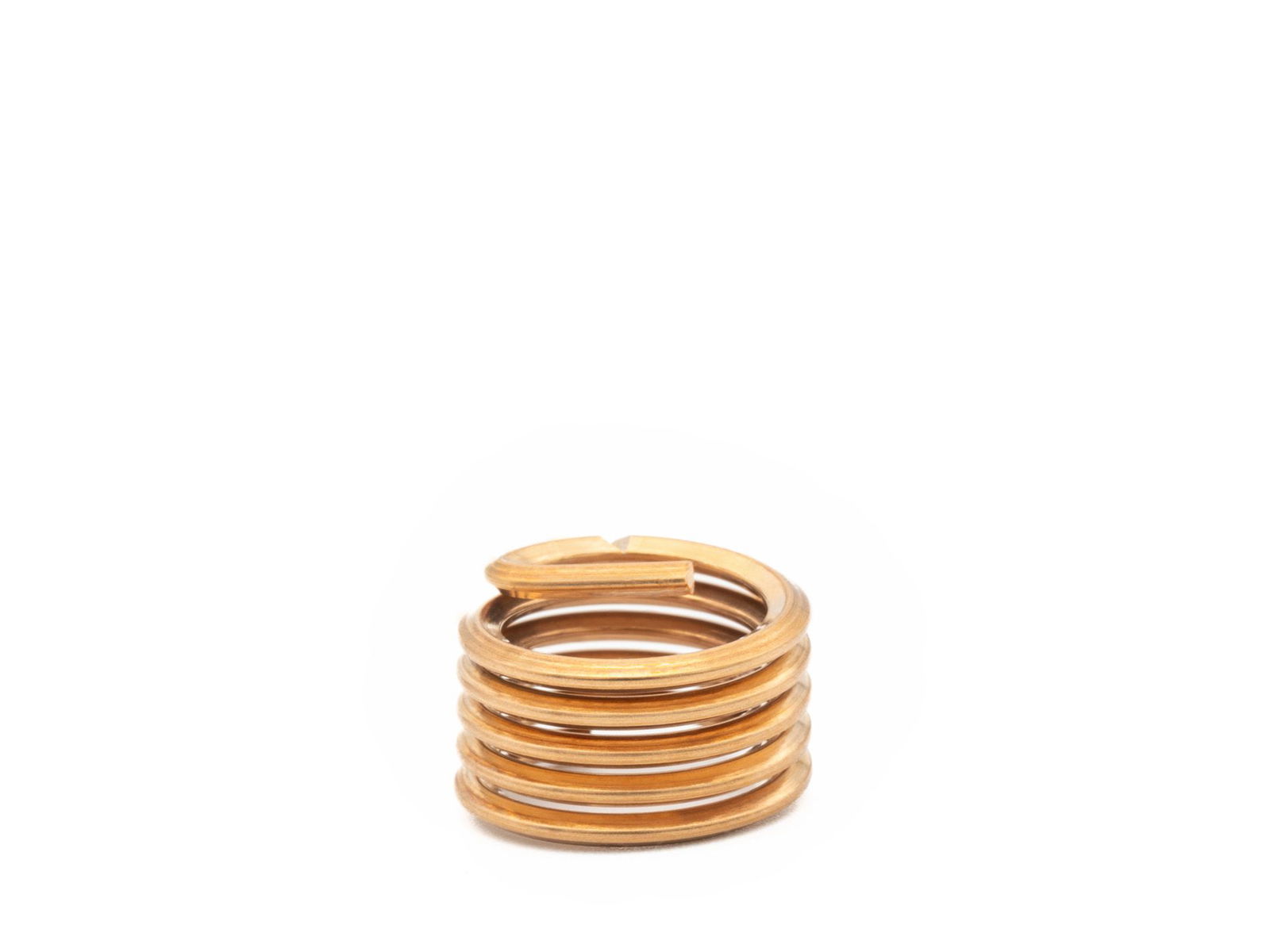

BaerCoil Drahtgewindeeinsätze M 6 x 1,0 - 1,0 D (6 mm) - frei durchlaufend - Bronze - 100 Stück
Ab Lager
Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 6 x 1,0 - 1,0 D (6 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind perfekt für Anwendungen, bei denen eine ausgewogene Verteilung der Kräfte erforderlich ist. Sie können sowohl statischen als auch dynamischen Belastungen standhalten und dabei helfen, Trägermaterial zu sparen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser | 6 |
|---|---|
| Steigung | 1,0 |
| Abmessung | M 6 x 1,0 |
| Länge | 1,0 D |
| T (Länge im eingebauten Zustand) | 6 mm |
| Gewindelängen-Berechnung | 1,0 D heißt 1 mal Durchmesser: 1 mal 6 mm = 6 mm Der Nenndurchmesser bei M 6 beträgt 6 mm |
Eigenschaften
| Produktgruppe | Drahtgewindeeinsätze |
|---|---|
| Produktart | BaerCoil Drahtgewindeeinsätze |
| Gewindenorm | M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz | ISO2/6H |
| Richtung | Rechts |
| Typ | frei durchlaufend |
| Material | aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur | > 900 N/mm² |
| Temperaturbeständigkeit | 250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser | 6 |
|---|---|
| Länge | 1,0 D |
| T (Länge im eingebauten Zustand) | 6 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) | 7,17 mm - 7,95 mm |
| P (Tiefe) | Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) | 9,50 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) | 10,50 mm |
