Was macht einen exzellenten Spiralbohrer aus?

Um gute Ergebnisse zu erzielen, muss das Werkzeug zum Schneidstoff passen, die Schnittgeschwindigkeit richtig ausgewählt werden und die Qualität des verwendeten Bohrers sollte möglichst hoch sein. Nur dann erreichen Spiralbohrer HSS auch eine gute Standzeit.

Aufgrund ihrer einfachen Handhabung und der unkomplizierten Spanabfuhr sind Spiralbohrer bei Heimwerkern und Profis gleichermaßen beliebt. Sie lassen sich über den runden Schaft in jede Bohrmaschine einspannen.

Meist handelt es sich bei diesen Bohrern um Metallbohrer. Mit Spiralbohrern in spezieller Ausführung lassen sich jedoch auch Materialien wie Holz oder Guss bearbeiten.

Spiralen oder Wendeln

Das definierende Merkmal sind die Spannuten, die sich spiralförmig um den Schaft winden. Die Werkzeuge werden aufgrund dieser Eigenart auch als Wendelbohrer bezeichnet.

Die Nuten dienen in erster Linie dazu, Späne abzutransportieren. Durch die gewundene Form wird das abgetragene Material während der Arbeit automatisch aus dem Bohrloch geleitet.

Zusätzlich ermöglichen die Nuten eine Verteilung von Schmiermittel über die Gesamtlänge des Werkzeugkopfes. Auch damit tragen sie zu einem reibungslosen Arbeitsablauf bei.

Der Schaftdurchmesser ist etwas geringer als der Durchmesser an der Spitze vom Bohrer. Dieser Unterschied trägt dazu bei, hohe Reibungswerte zu vermeiden, die ansonsten beim Bohren entstehen könnten.

Geometrie der Schneiden

Ausschlaggebend für die Effizienz eines Spiralbohrers ist die Schneidengeometrie. Für diese spielen verschiedene Winkel eine wichtige Rolle. Jeder Spiralbohrer HSS verfügt über zwei Hauptschneiden an der Werkzeugspitze und Nebenschneiden entlang der Spannutlänge.

Der Seitenspanwinkel ergibt sich aus dem Drall der spiralförmigen Nuten und wird deshalb auch als Drallwinkel bezeichnet. Anhand dieses Winkels lässt sich der Typ eines Bohrers bestimmen:

Typ H entspricht einem Drallwinkel von 10° bis 19° und kommt bei harten oder zähharten Werkstoffen zum Einsatz.

Weiche Materialen können mit einem Drallwinkel von 27° bis 45° bearbeitet werden, wie ihn der Bohrertyp W aufweist.

Dazwischen liegt der Typ N mit einen Seitenspanwinkel von 19° bis 40°, für eine Bohrung in allgemeine Baustähle und ähnliche Metalle.

Der Spitzenwinkel liegt zwischen den beiden Hauptschneiden. Seine Größe richtet sich nach dem Schneidstoff, der mit dem Bohrer bearbeitet werden soll. Kurzspanende Werkstoffe oder solche mit einer geringen Wärmeleitfähigkeit verlangen nach einem Spitzenwinkel zwischen 80° und 118°. Bei langspanenden, zähen und gut wärmeleitenden Werkstoffen wird ein größerer Spitzenwinkel von 118° bis 140° verwendet.

Weitere wichtige Winkel an der Schneide vom Spiralbohrer sind der Freiwinkel, der Keilwinkel und der Spanwinkel. Diese Winkel ergeben zusammengenommen immer 90° und haben eine Auswirkung auf Eigenschaften wie die Standzeit der Werkzeuge und die Qualität der Arbeitsergebnisse.

Die Form der Bohrspitze

Neben dem Spitzenwinkel definiert vor allem auch der Anschliff die Spitze am Bohrer. Für die Bearbeitung normaler Bohrfälle ist der Kegelmantelanschliff ein verbreiteter Standard. Bei dieser Form gehören die Freiflächen zu einem Kegelmantel.

Weitere Varianten werden von diesem Standard abgeleitet wie der Kegelmantelanschliff mit Kreuzanschliff oder mit ausgespitzter Querschneide. Außerdem gibt es noch Spiralbohrer mit Zentrumsspitze, die für das Bohren in Bleche genutzt werden.

Aus welchem Werkstoff sind Spiralbohrer?

Damit ein Bohrer auch bei der Bearbeitung von Metallen wie hartem Stahl oder Edelstahl eine optimale Leistung erbringen kann, muss er selbst aus robustem und verschleißfestem Grundmaterial bestehen. Durchgesetzt hat sich als Norm dafür ein besonders hochwertiger Stahl, der als Schnellarbeitsstahl oder High Speed Steel (HSS) bezeichnet wird.

Unsere Bohrer bestehen aus folgenden Materialien:

HSS (Hochleistungsschnellstahl)

HSSG (Hochleistungsschnellstahl, geschliffene Ausführung)

HSSE (Hochleistungsschnellstahl mit einem Cobalt-Anteil (Co) von 5%)

HSS Spiralbohrer

Das Besondere an HSS ist die spezielle Kombination der Legierungselemente Chrom, Wolfram, Vanadium, Molybdän und Kobalt. Durch verschiedene Konzentrationen lassen sich die Merkmale des HSS Bohrers genau steuern. Wird der Kobaltgehalt erhöht (HSSE), dann verbessert das die Warmfestigkeit vom HSS Stahl, macht ihn jedoch auch spröder. Andere Zusätze wie PM beziehen sich auf ein spezielles Herstellungsverfahren.

Veredelung durch Beschichtungen

Auch im Nachhinein kann die Qualität vom Spiralbohrer HSS noch durch Oberflächenbehandlungen angepasst werden. Dabei handelt es sich um chemische oder physikalische Verfahren, mit denen die Oberfläche vom HSS Bohrer verändert werden kann.

Vor allem Beschichtungen werden gerne genutzt, um Produkte mit gewünschten Merkmalen auszustatten:

Titannitrid (TIN) sorgt für eine höhere Schnittleistung und verbessert die Standzeit.

Titanaluminiumnitrid (TiAlN) erhöht die Resistenz gegen sehr hohe Temperaturen.

Titancarbonitrid (TiCN) erhöht die Resistenz bei mechanischer Belastung.

Besonders bei widrigen Bedingungen wie einer großen Bohrtiefe, anspruchsvollen Werkstoffen oder schlechten Kühlmöglichkeiten verbessern Beschichtungen die Leistung der Spiralbohrer HSS.

Bei einigen Oberflächenbehandlungen wird nicht nur ein Material auf den Bohrer aufgetragen, sondern die Oberfläche selbst verändert. Das geschieht u.a. beim Vaporisieren, einer Dampfbehandlung, die beim Bohrer die Gleiteigenschaften verbessert.

Spiralbohrer für alle Werkstoffe

Bei den meisten Spiralbohrern handelt es sich um Metallbohrer. Das bedeutet aber nicht, dass diese Bohrer nicht auch für andere Werkstoffe verwendet werden können. Wenn möglich sollten Sie jedoch immer zu einem Bohrer greifen, der laut Beschreibung auch für Ihre Anwendung geeignet ist. Vor allem besondere Kunststoffe oder weiche Holzbauteile stellen besondere Ansprüche an einen Bohrer.

Metallbohrer

Metalle wie Messing, Kupfer oder Aluminium haben ganz andere Besonderheiten als Stahl oder Guss. Entsprechend ist auch nicht jeder Metallbohrer tatsächlich für jedes Metall geeignet. Achten Sie also auch bei Metallbohrern immer auf die Beschreibung vom Artikel, um sicherzugehen, das richtige Produkt für Ihren Fall zu erwerben.

Stein- und Betonbohrer

Bohrer für Stein und Beton sind auf hohe Härte ausgelegt und können auch mit Armierungsstahl umgehen, auf den man beim Bohren in Betonfundamente häufig stößt.

SDS-Plus Hammerbohrer

Für Extremfälle ist dieser Bohrer mit vier Schneiden am Bohrkopf geeignet. Die Spitze besteht aus Wolframcarbid-Kobalt, einem Hartmetall mit einem extrem hohen Härtegrad und einer unschlagbaren Verschleißfestigkeit.

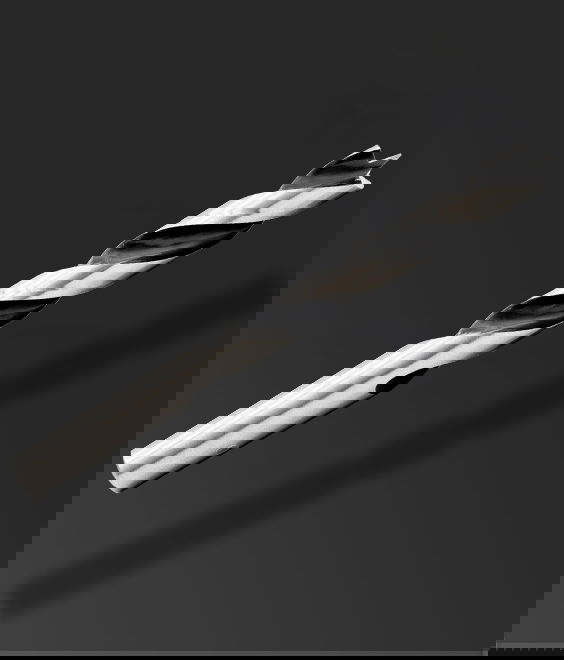

Holzbohrer

Um in dem meist weichen und von Fasern durchzogenen Stoff gute Ergebnisse zu erzielen, verfügen Holzbohrer über besonders scharfe Schneiden. Die Zentrierspitze erleichtert außerdem das Ansetzen.

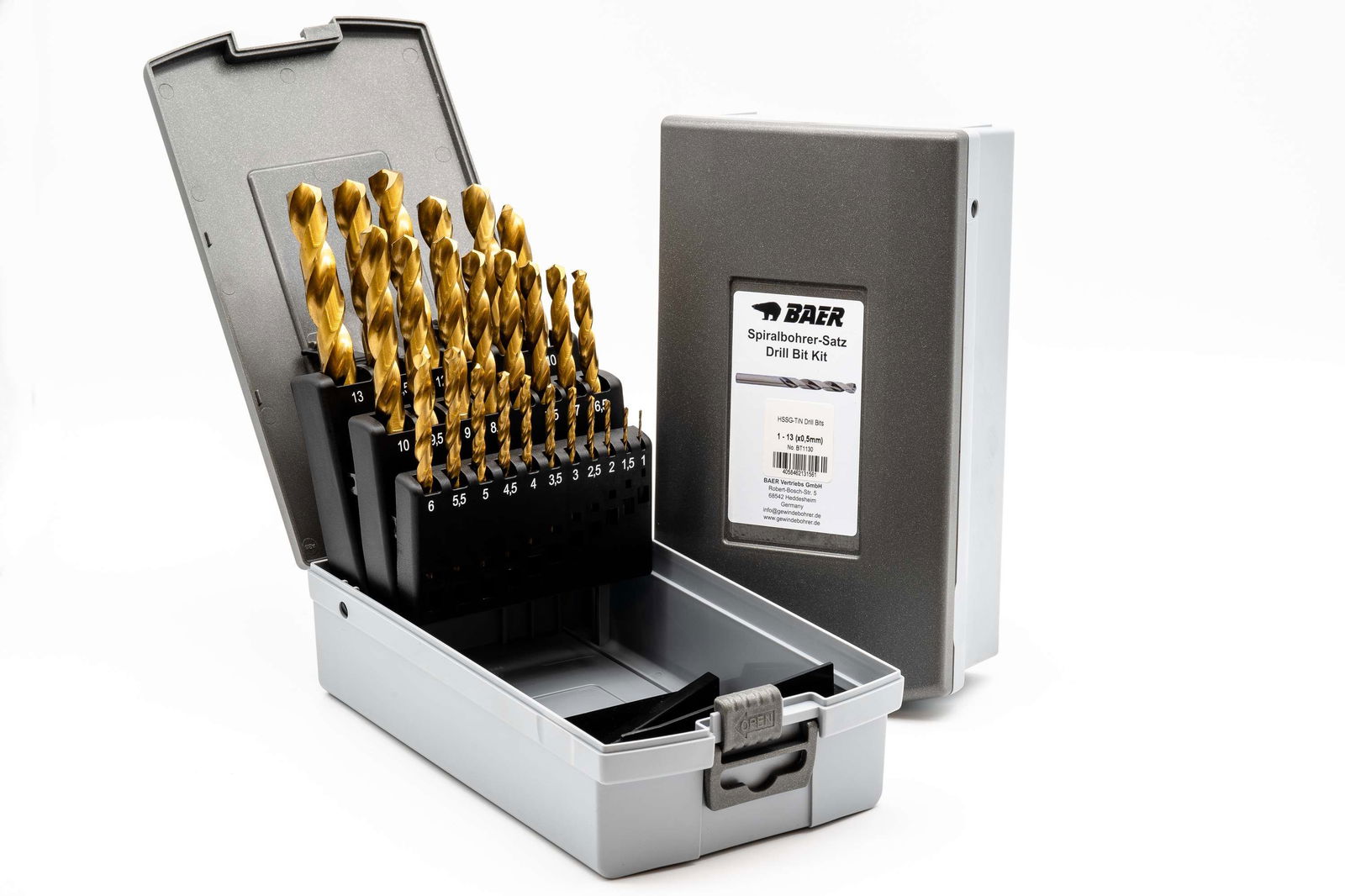

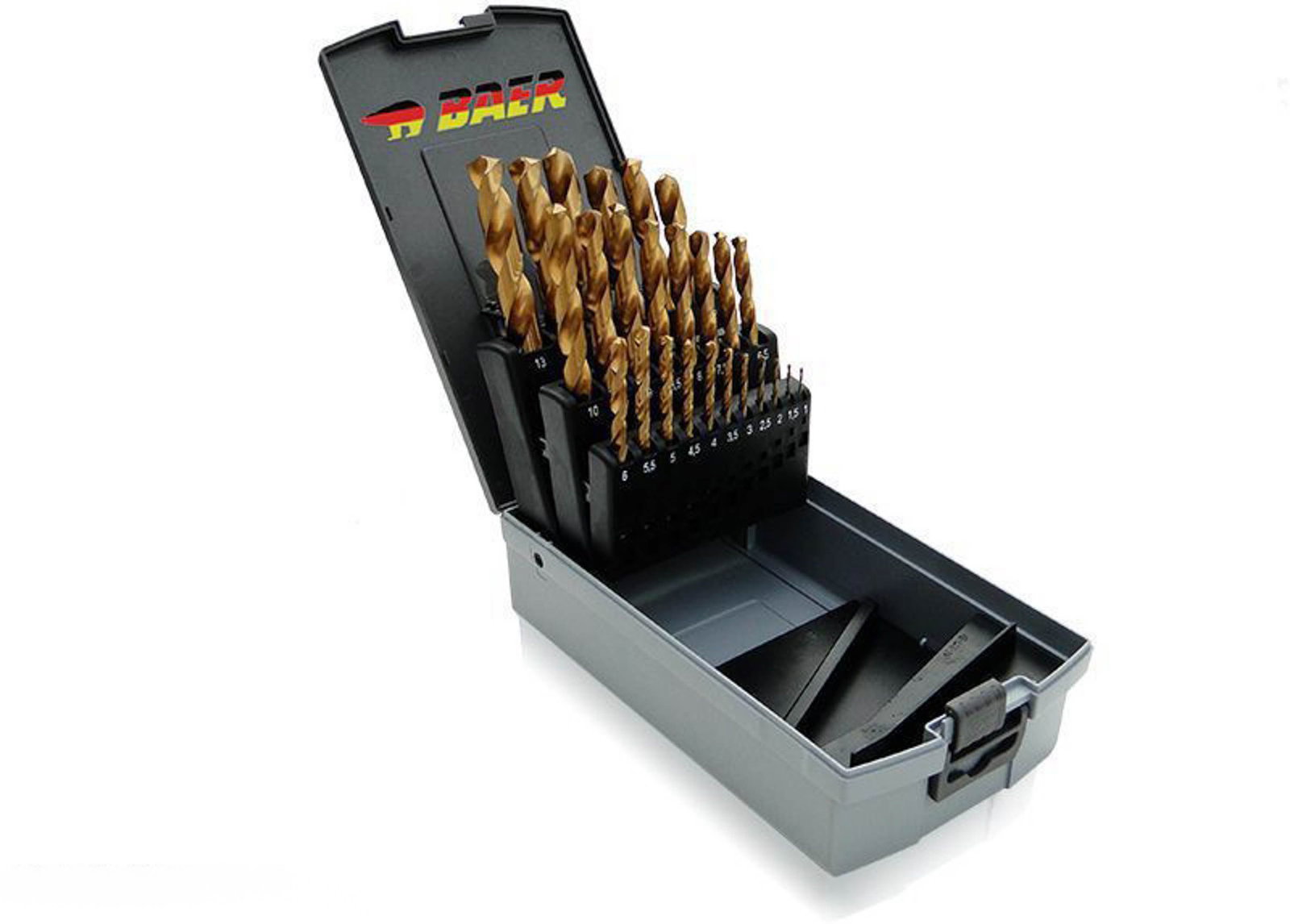

Bohrersätze

Spiralbohrer benötigen Sie häufig nicht nur in einer Größe. Darum macht die Anschaffung eines Satzes HSS Bohrer in den meisten Fällen Sinn. Der Inhalt eines solchen Sets variiert nach Artikel, umfasst aber immer eine Auswahl Bohrer verschiedener Größe, Länge und Durchmesser. Bei BAER stellen wir unsere Spiralbohrer Sätze mit viel Sorgfalt und Fachwissen zusammen. So haben Sie garantiert immer das passende Werkzeug zur Hand, wenn Sie es brauchen!

Derzeit finden Sie in unserem Produktsortiment beispielsweise folgende beliebte Spiralbohrer Sätze:

1. Spiralbohrer für alle Materialien

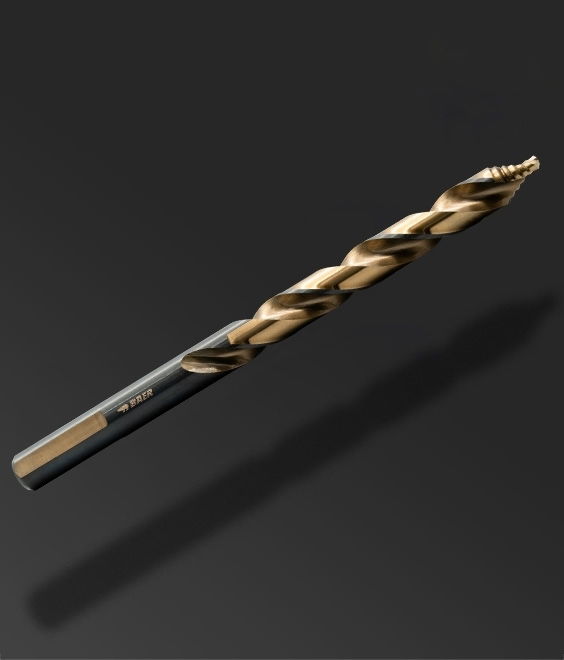

HSSE Power Bohrer (für alle Materialien), Bohrersatz in den Varianten 1 - 10 mm und 1 - 13 mm, mit Dreiflächenlaufschaft. Es handelt sich um einen Bohrkörper aus geschliffenem Hochgeschwindigkeitsstahl mit einer 5% Cobalt-Legierung für eine extrem präzise Bohrung und einer hervorragenden Wärmebeständigkeit. Optisch hebt sich dieser Spiralbohrer Satz durch die schwarz-goldene Oberflächenbehandlung ab. Damit lassen sich auch schwer zerspanbare Materialien bearbeiten.

HSSE Extrem Bohrer (für alle Materialien): 0,3 mm bis 16 mm. Diese Spiralbohrer sind aus hochlegiertem HSSE/Cobalt Stahl und damit besonders stabil, wärmebeständig und garantieren eine hohe Rundlaufgenauigkeit. Sie eignen sich zur Bearbeitung von verschiedenen Stählen, Eisen, Bronzen, Gußwerkstoffen sowie hochfesten Legierungen und Edelstahl (V2A, V4A, INOX)

HSSE Spiralbohrer mit reduziertem Schaft (für alle Materialien): 13,5 mm bis 20 mm. Dieser Bohrer besitzt einen speziellen Kreuzanschliff sowie eine Kobaltlegierung. Er ist extrem stabil und wärmebeständig und damit ideal zur Bearbeitung hochfester Materialien und Edelstähle.

2. Spiralbohrer für den allgemeinen Einsatz

HSS Spiralbohrer mit reduziertem Schaft für den allgemeinen Einsatz: 13,5 mm bis 30 mm

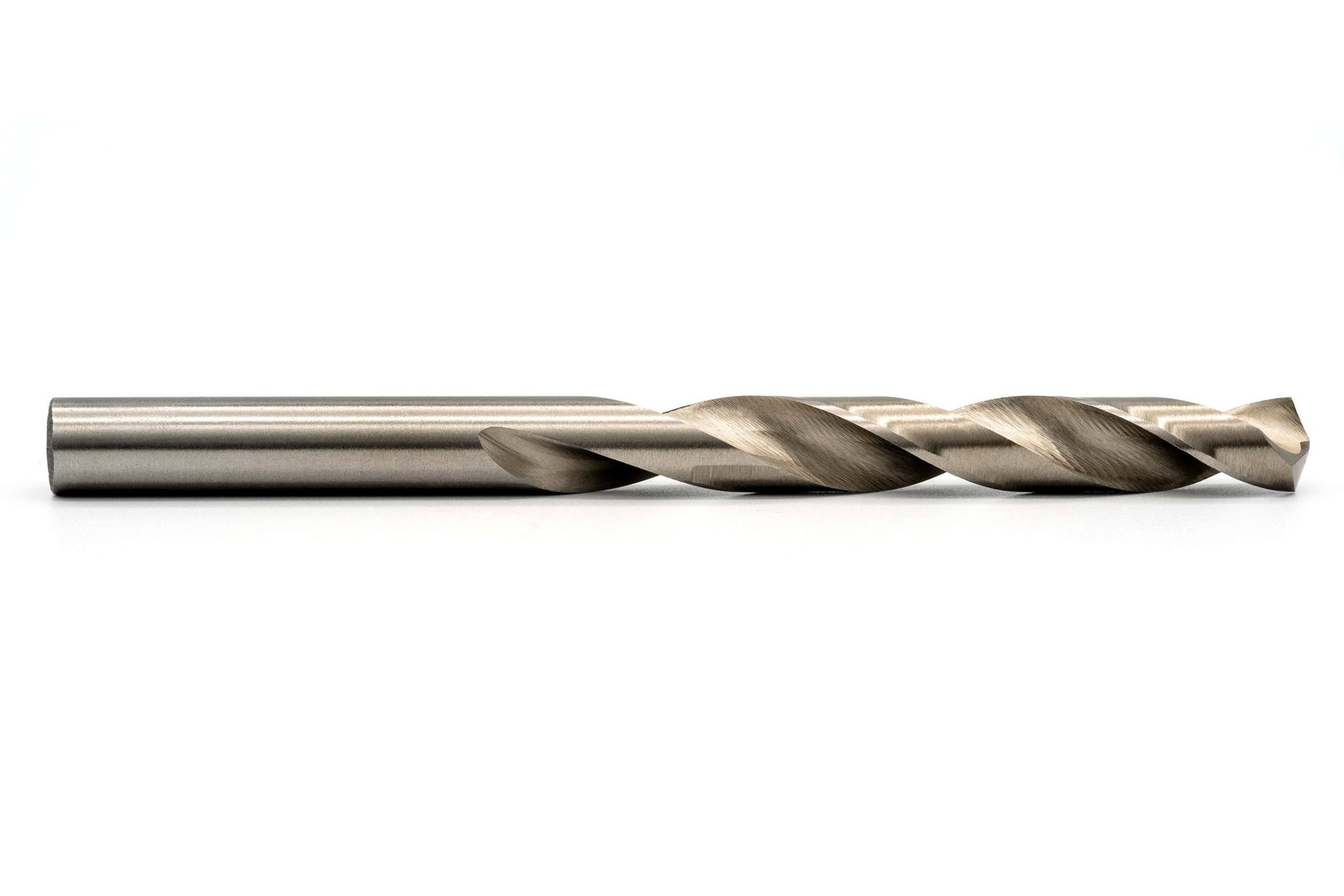

HSSG Mini-Spiralbohrer für den allgemeinen Einsatz: 0,2 mm bis 1,95 mm

Es handelt sich dabei um Standardbohrer zum Bohren von Stahl und Stahlguss (legiert und unlegiert), Grauguss, Temperguss, Sphäroguss, Sintereisen, Neusilber, Graphit.

3. Spezielle Spiralbohrer für bestimmte Materialien - im Set

Stein- und Betonbohrer Satz, 15-teilig, 3 bis 10 mm. Hier finden Sie alle gängigen Größen, sogar in mehrfacher Ausführung. Die zweischneidige Hartmetallspitze (89 HRC) ist besonders widerstandsfähig, der Bohrkörper aus Karbonstahl sorgt für eine hohe Standzeit. Hiermit können Sie besonders präzise und schnell arbeiten!

SDS-Plus Hammerbohrer Satz, 7-teilig, 5 bis 12 mm. Diese Hammerbohrer Sätze in Industrie-Qualität besitzen einen vierschneidigen Bohrkopf, mit dem Sie sogar in armiertem Stahlbeton präzise Löcher bohren können. Die hohe Standzeit und die hervorragende Leistung sind ein weiterer Pluspunkt. Geeignet ist dieser Spiralbohrer für alle harten Baumaterialien, beispielsweise Naturstein, Baugranit oder Stahlbeton.

Holzbohrer Satz, 15-teilig, 3 bis 10 mm. Der langlebige Holzbohrer Satz in geprüfter Industrie-Qualität ist auch für Heimwerker ideal. Er ist für präzise Arbeiten prädestiniert, da die Zentrierspitze eine sehr exakte Bohrung erlauben. Dank des C45-Bohrkörpers ist dieser sehr langlebig und garantiert außerdem eine hohe Standzeit. Mit diesen Bohrsätzen können Sie sowohl Weich- als auch Hartholz und sogar MDF-Platten bearbeiten. Sogar beschichtete Hölzer oder verleimtes Holz stellt für diesen Bohrer kein Problem dar!
