BAER TriTap Set HSSE-VAP: Gewindebohrer Durchgangsloch | Kernlochbohrer: M 3 - 12
Dieses TriTap Gewindebohrerset ist ein hochwertiges und vielseitiges Set für alle Anforderungen beim Gewindeschneiden. Es enthält Maschinengewindebohrer in den Größen M 3 bis M 12 sowie die passenden Spiralbohrer mit Dreiflächenschaft für präzise Kernlochbohrungen. Das Besondere an TriTap: Die Gewindebohrer besitzen zusätzlich zum Vierkantschaft einen Dreiflächenschaft, der festen Halt auch in Handmaschinen garantiert. So können die Werkzeuge sowohl in stationären Maschinen wie CNC-Anlagen und Gewindeschneidmaschinen als auch flexibel in handgeführten Bohrmaschinen eingesetzt werden.
Gefertigt aus hochlegiertem HSSE-Stahl mit 5 % Kobalt und einer vaporisierten Oberfläche, überzeugen die TriTap Gewindebohrer durch extreme Verschleißfestigkeit, hohe Hitzebeständigkeit und eine lange Standzeit. Die Vaporisierung sorgt dafür, dass weniger Reibung entsteht, das Öl besser haftet und die Werkzeuge vor Korrosion geschützt sind. Damit eignet sich das Set auch für schwer zerspanbare Werkstoffe wie Edelstahl. Das TriTap Gewindebohrerset wird in einer robusten Kunststoffbox geliefert, die für sicheren Transport und eine übersichtliche Aufbewahrung sorgt. Ein Set, das in keiner Werkstatt fehlen darf.
Hinweis für optimale Ergebnisse: Starten Sie das Gewindeschneiden stets mit einer niedrigen Drehzahl, damit sich die ersten Gewindegänge sauber ins Werkstück einarbeiten können. So erzielen Sie präzise und leichtgängige Ergebnisse von Beginn an. Achten Sie außerdem darauf, den Gewindebohrer gerade und lotrecht zur Bohrung zu führen. Nur so bleibt die Belastung gleichmäßig verteilt, und Ihr Werkzeug liefert dauerhaft perfekte Ergebnisse – auch bei anspruchsvollen Werkstoffen.
Dimensions
| Diameter |
3 - 12 |
|---|---|
| Dimension |
M 3 - 12 |
Characteristics
| Product group |
threading tool sets |
|---|---|
| Product type |
Threading tool sets |
| Thread standard |
M: Metric ISO standard thread according to DIN 13 |
| Tolerance |
ISO2/6H |
| Direction |
Right |
| Tensile strength at room temperature |
up to 900 N/mm² | 27.1 HRC |
| Material |
HSSE VAP |
Technical information – Screw taps
Through hole up to 4 x D
Form B with spiral point
4-5 threads
see illustration
External cooling and lubrication
HSSE VAP
up to 900 N/mm² | 27.1 HRC
ISO2/6H

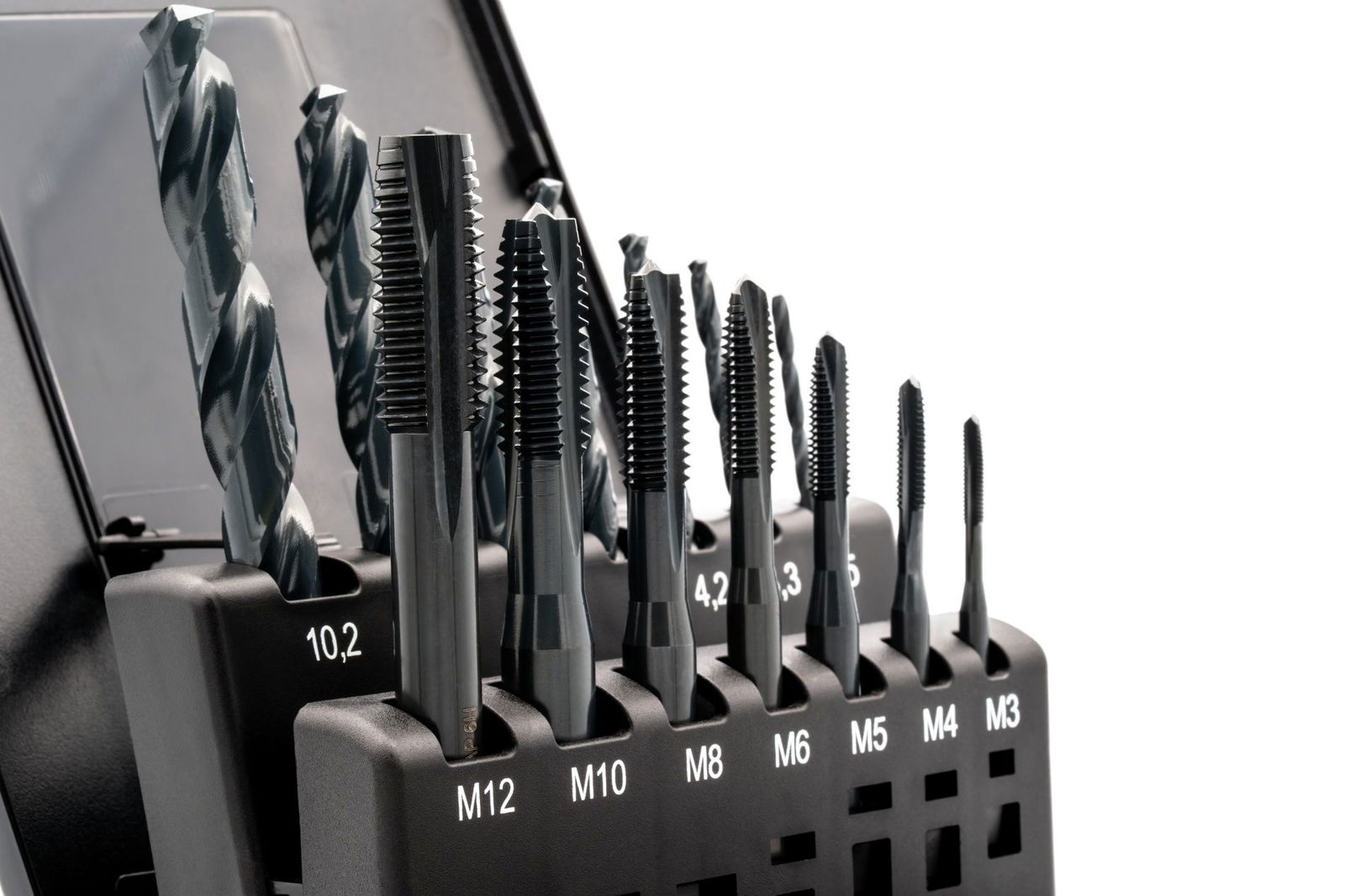

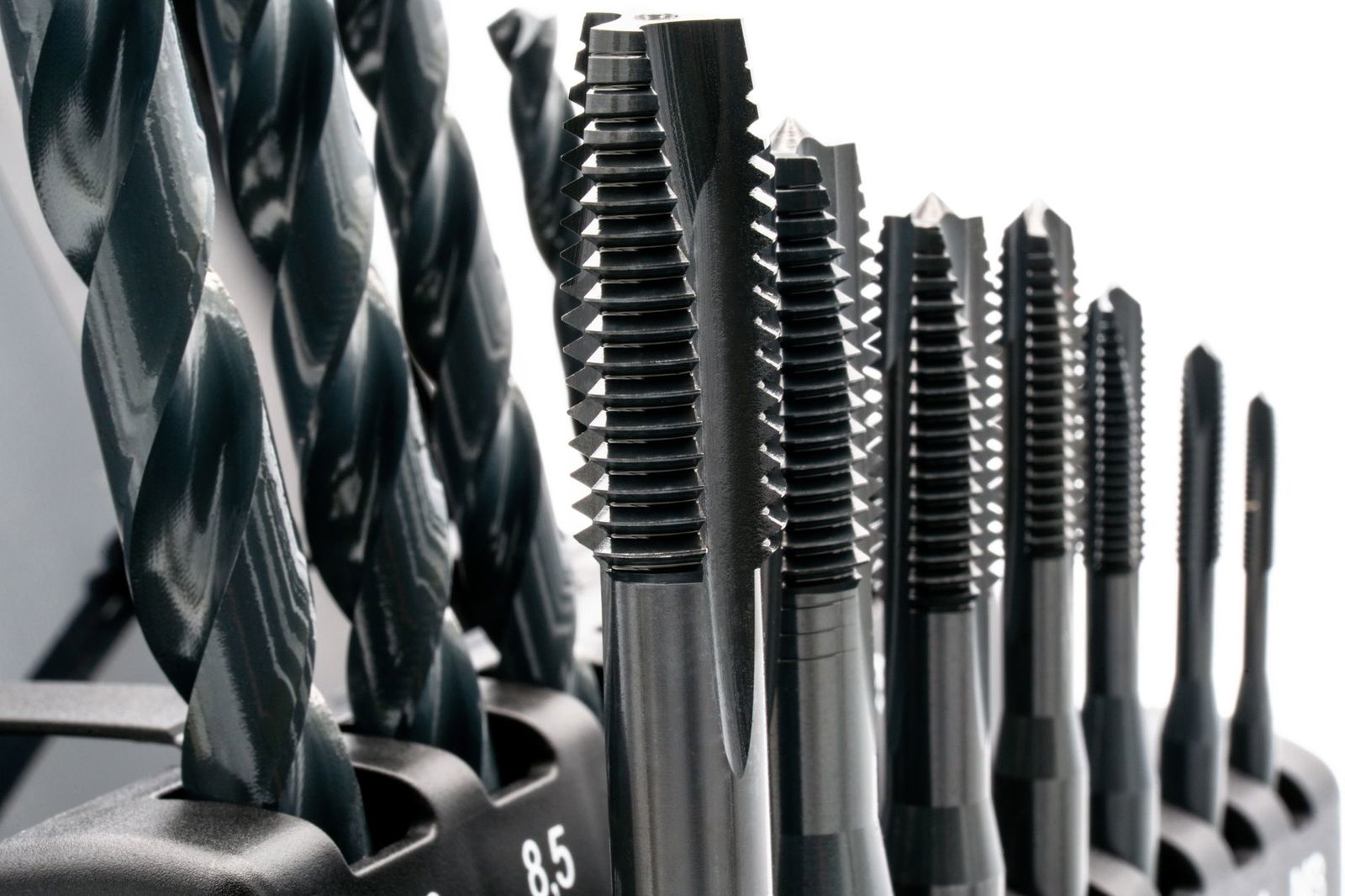

Set content
| BAER UNiTap HSSE machine tap for through hole | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSE core drill bits | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applications
- Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
- Stähle bis maximal 900 N/mm²
- Kupferlegierungen und Messing (langspanend)
- für Durchgangsloch
- für den Maschineneinsatz
Application – Sample materials for taps
| Soft magnetic iron, construction steels, free-cutting steels, case-hardening steels | Cutting speed vc in m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6 - 30 |
| Carbon steel, spring steel, alloyed steel, quenched and tempered steel | Cutting speed vc in m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Stainless steels (ferritic, austenitic, martensitic) | Cutting speed vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Grey cast iron | Cutting speed vc in m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Spheroidal graphite cast iron, malleable cast iron | Cutting speed vc in m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Pure titanium and titanium alloys | Cutting speed vc in m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Pure nickel and nickel alloys | Cutting speed vc in m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Pure copper and copper alloys, brass, bronze (all chip lengths) | Cutting speed vc in m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Pure aluminum, aluminum cast and wrought alloys (all chip lengths) | Cutting speed vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Cutting speed vc [m/min] = (Outer diameter * π * speed) / 1000
Rotation speed n [1/min] = (Cutting speed in m/min * 1000) / (Outer diameter * π)
Feedrate programming [mm/min] = speed * pitch
Please note that the above cutting speeds are indicative and must be adjusted depending on lubrication and actuation.
Further information
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
Safety instructions
TriTap – Unser flexibelster High-End Gewindebohrer
Die einzigartige Schaftgeometrie der TriTap Gewindebohrer ermöglicht sicheren Einsatz sowohl in Maschinen als auch in handgeführten Geräten. Durch die drei planen Flächen am Schaft sitzt der Bohrer selbst in einem normalen Bohrfutter stabil und sicher, wodurch ein Durchrutschen verhindert wird. Besonders praktisch für den mobilen Einsatz oder wenn keine stationäre Maschine verfügbar ist. So können auch spontane Reparaturen oder Montagen präzise durchgeführt werden, ohne auf die Vorteile eines professionellen Maschinengewindebohrers zu verzichten
Vorteile des TriTap Gewindebohrers:
- Innovative Schaftform für festen Sitz auch in Handmaschinen
- Universell einsetzbar – selbst für Edelstahl!
- Beste Qualität und lange Standzeiten dank HSSE-VAP
- für nahezu jeden Anwendungsfall
- hohe Standzeit
- ideal für alle Werkstätten und Handwerker mit wechselnden Anforderungen
- enorme Kostenersparnis – nur noch ein Werkzeug für alle Anwendungen

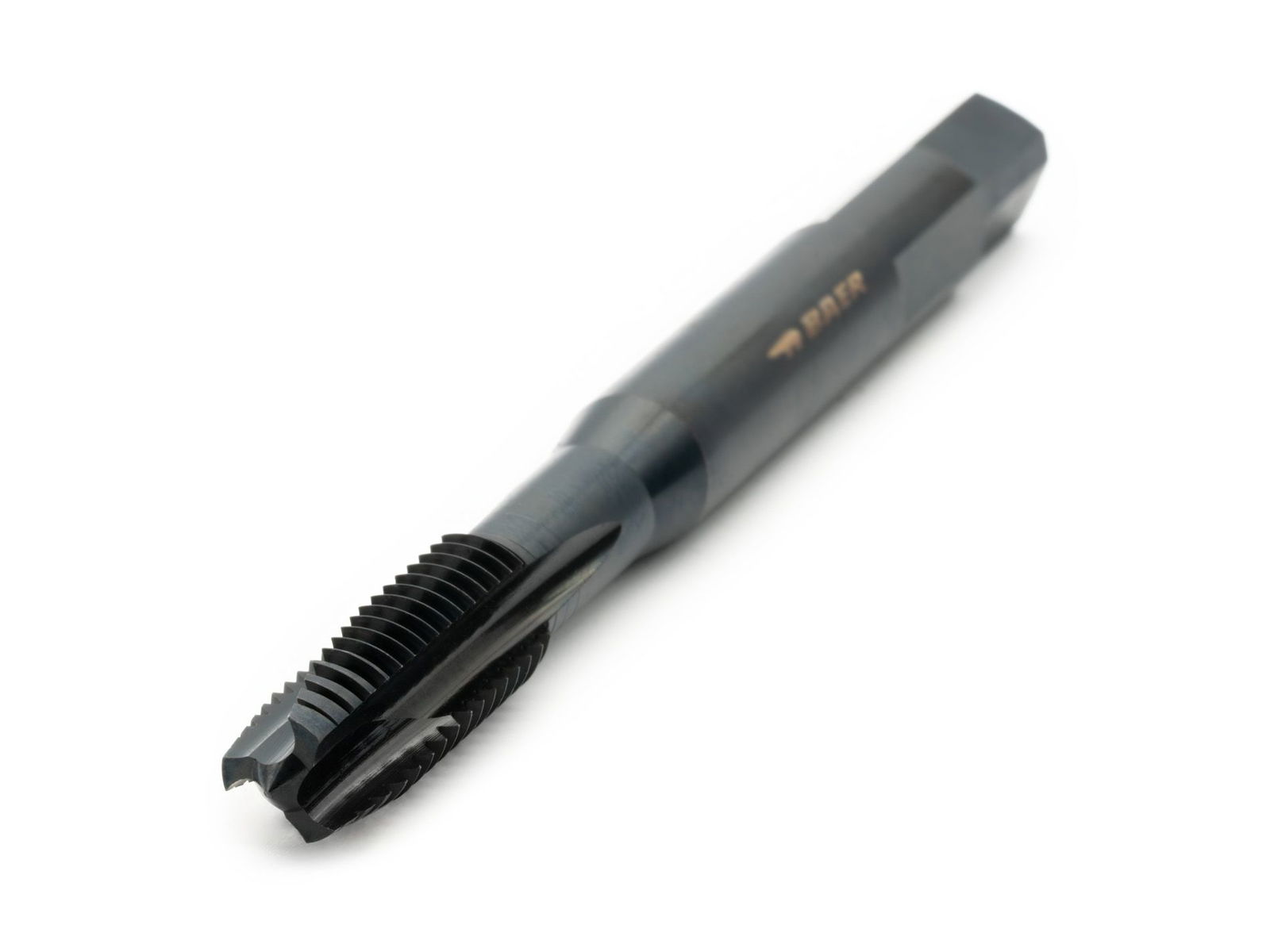

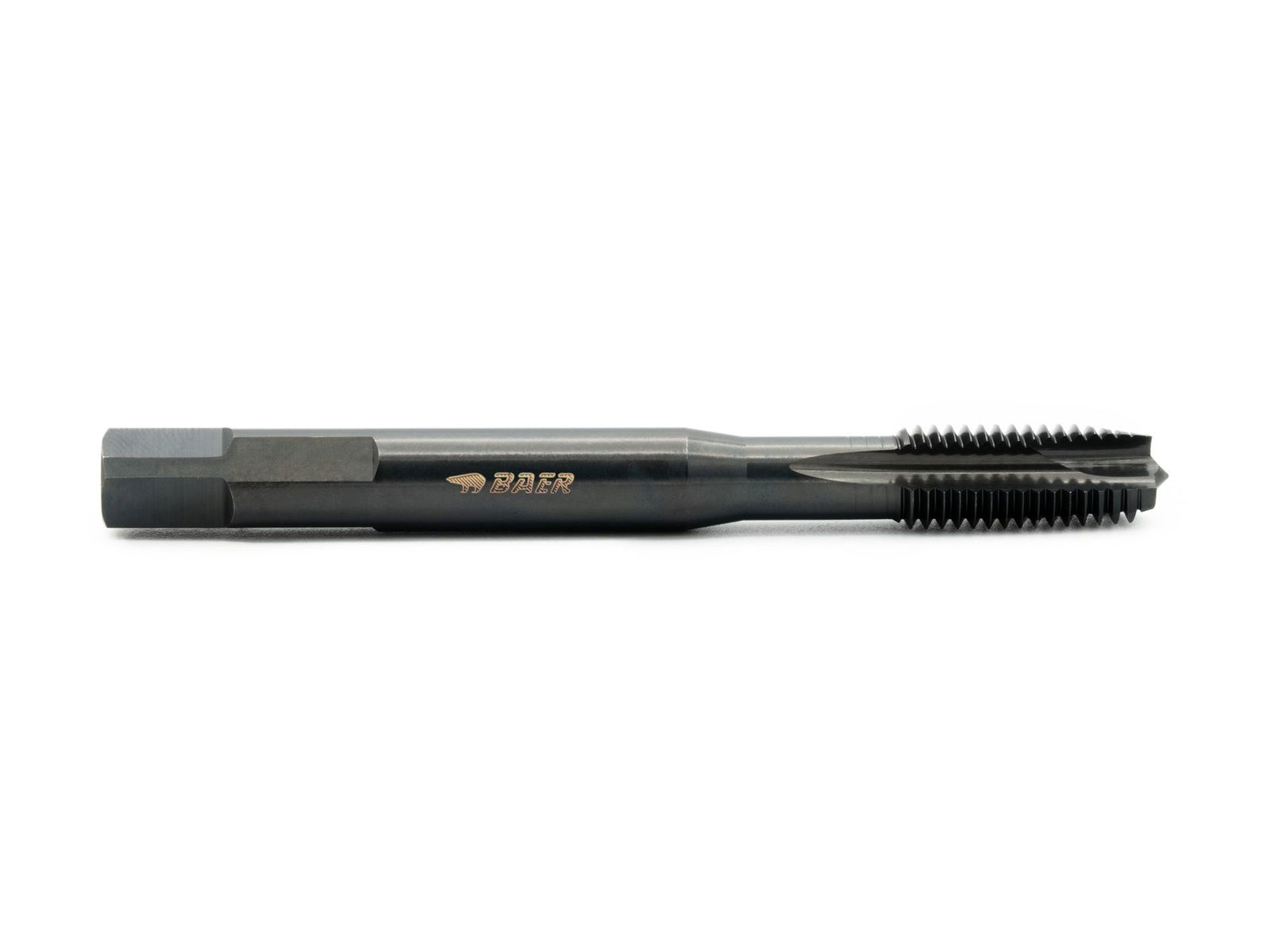

BAER TriTap HSSE-VAP Maschinengewindebohrer - Form B:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

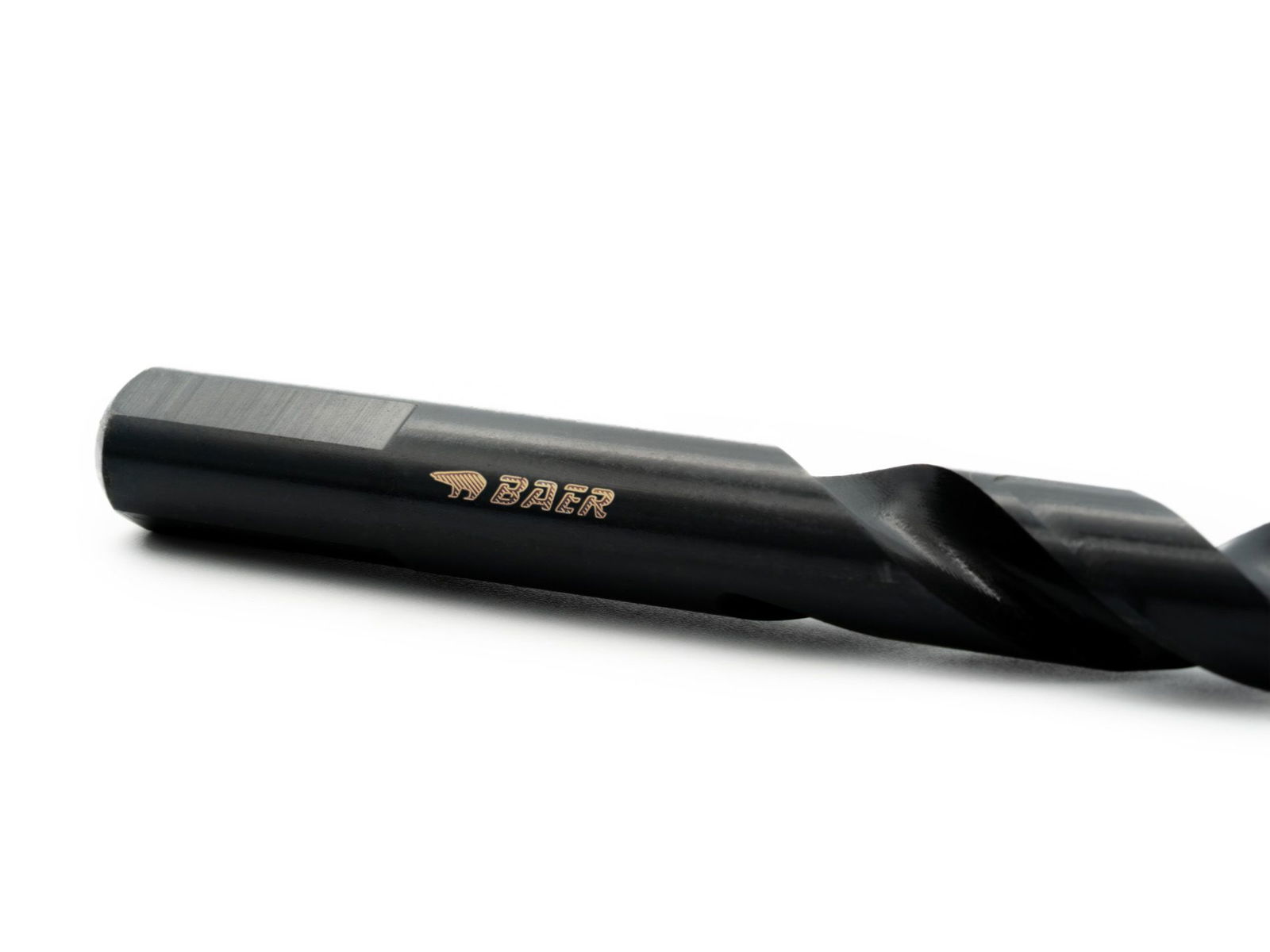

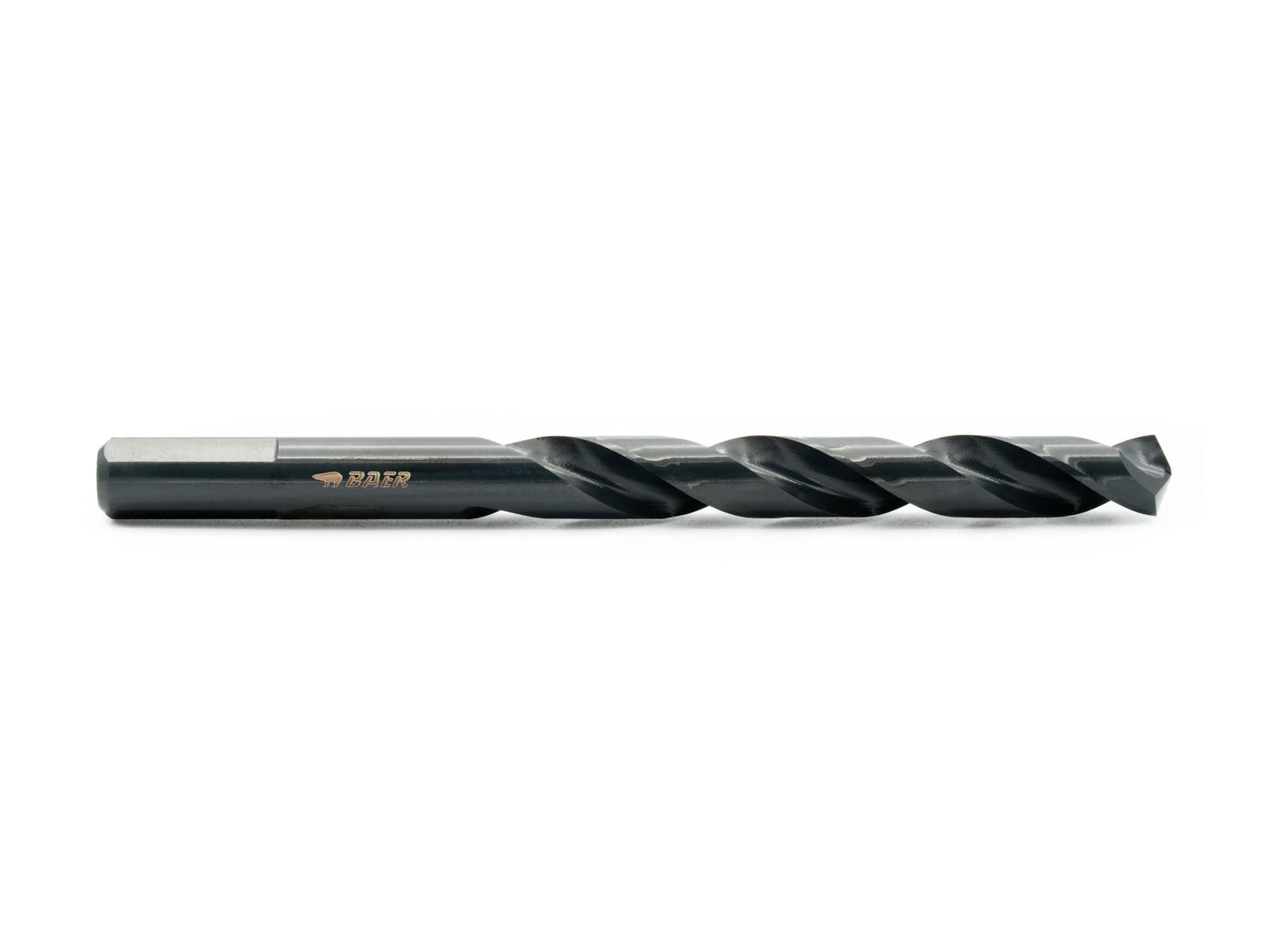

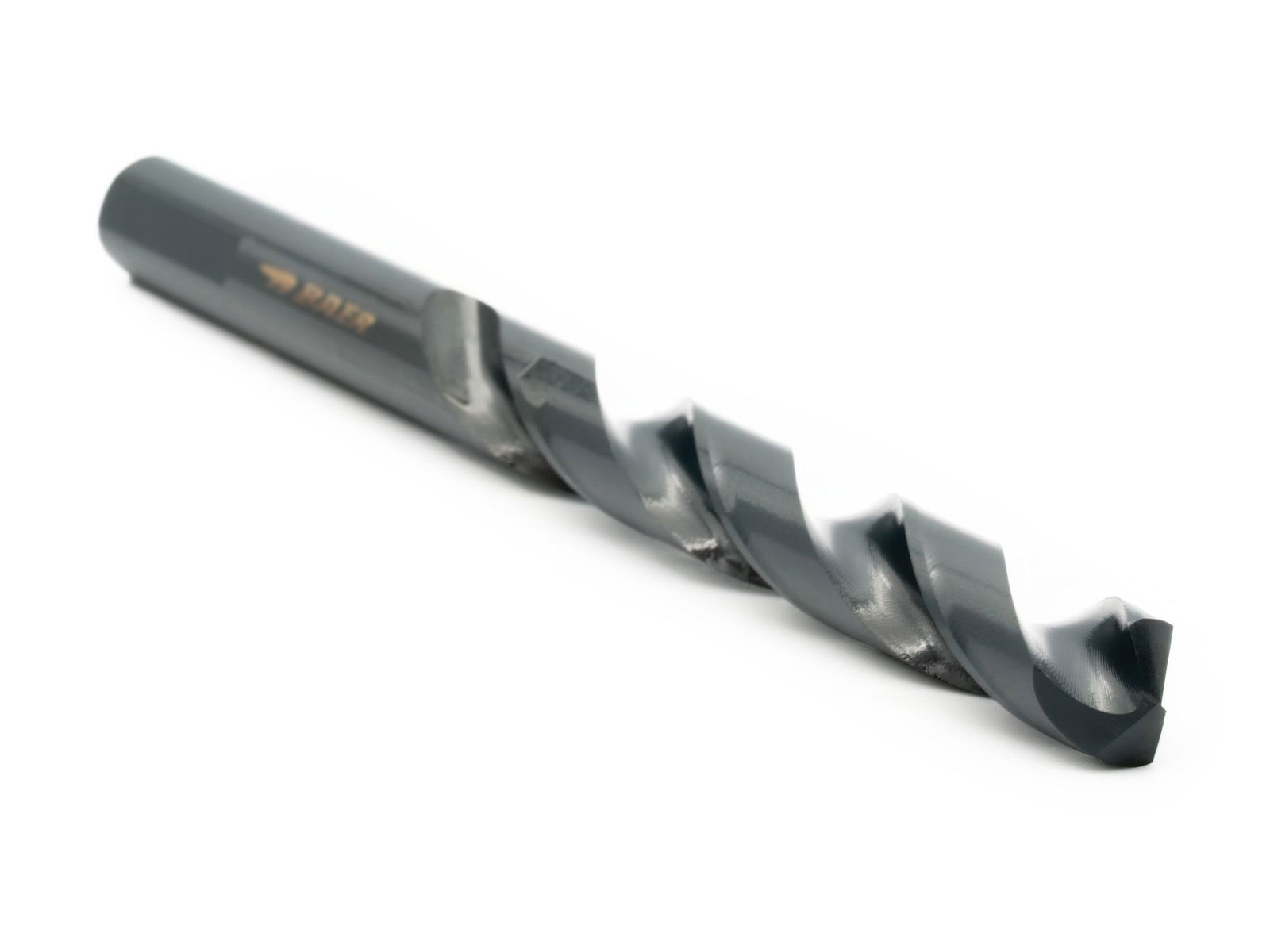

HSSE-VAP Spiralbohrer für präzise Kernlochbohrungen
Die zum Set gehörenden Spiralbohrer bestehen aus kobaltlegiertem HSSE-Stahl mit vaporisierter Oberfläche, was sie besonders widerstandsfähig gegen Hitze und Verschleiß macht. Der Dreiflächenschaft sorgt auch bei höheren Drehmomenten für festen Sitz im Bohrfutter und verhindert das Durchrutschen. Diese Bohrer sind universell einsetzbar, selbst in schwierigen Materialien wie Edelstahl, und garantieren saubere, maßhaltige Kernlochbohrungen – die perfekte Basis für präzise Gewinde.
HSSE-VAP Kernlochbohrer DIN 338 mit Dreiflächenschaft für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
